Interazione tra resistenza e rigidezza nelle connessioni con strato resiliente interposto
Come integrare isolamento acustico e prestazione strutturale
L’isolamento acustico nelle strutture in legno è una necessità progettuale sempre più stringente. L’aumento dei requisiti prestazionali negli edifici multipiano in X-LAM impone soluzioni capaci di limitare la trasmissione del rumore per via solida, in particolare nei giunti tra pannelli.
Il nodo critico è evidente: inserire uno strato resiliente tra due elementi strutturali migliora il comportamento acustico, ma introduce una discontinuità meccanica nel trasferimento degli sforzi.
La domanda a questo punto emerge spontanea e stringente: quanto viene modificata la prestazione strutturale della connessione quando si interpone un profilo acustico?
Il problema: disaccoppiamento acustico vs continuità strutturale
Nei giunti a taglio legno-legno o X-LAM-X-LAM, il trasferimento degli sforzi è condizionato da:
la capacità portante del connettore;
la rigidezza della connessione;

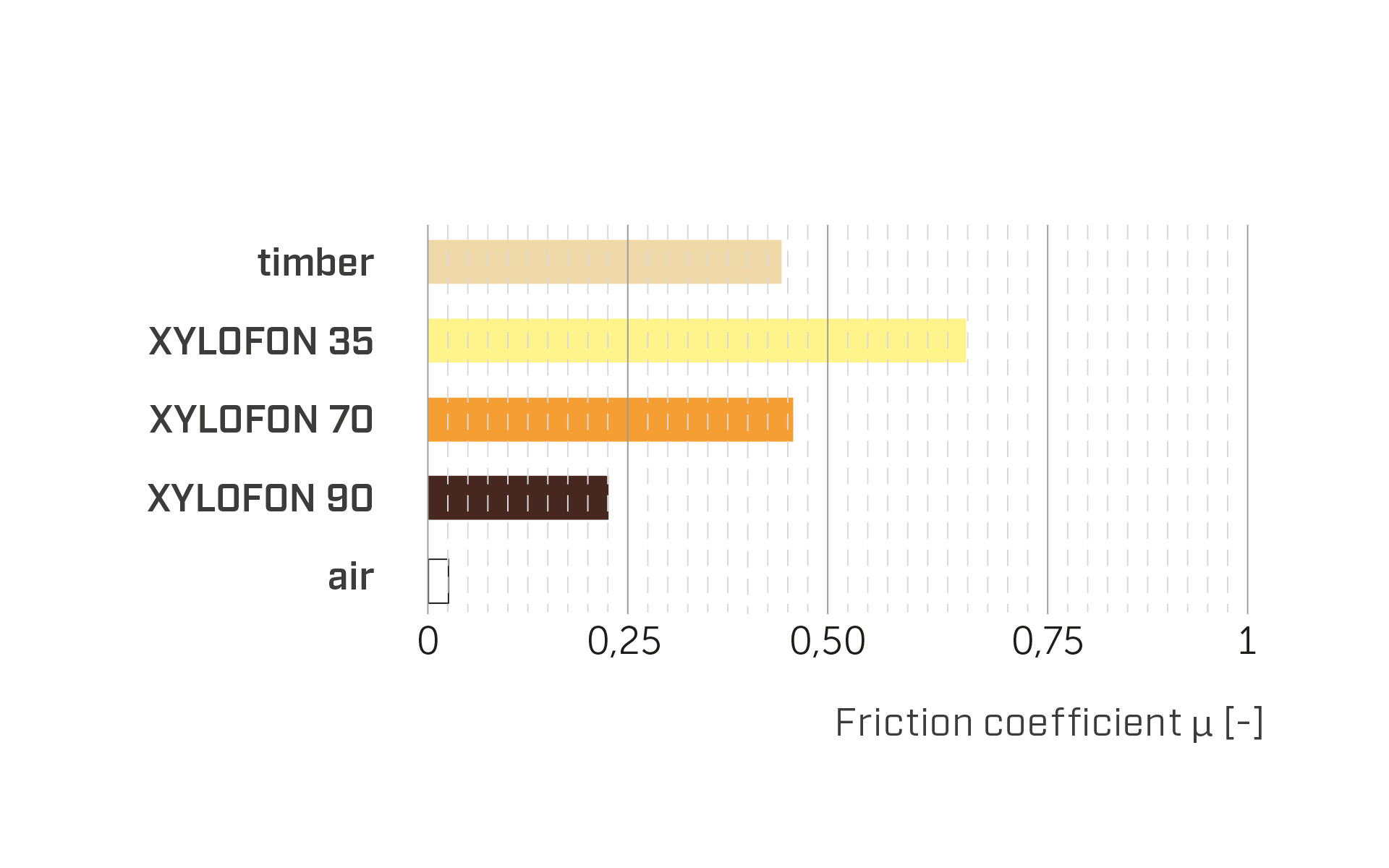

il contributo attritivo tra le superfici.

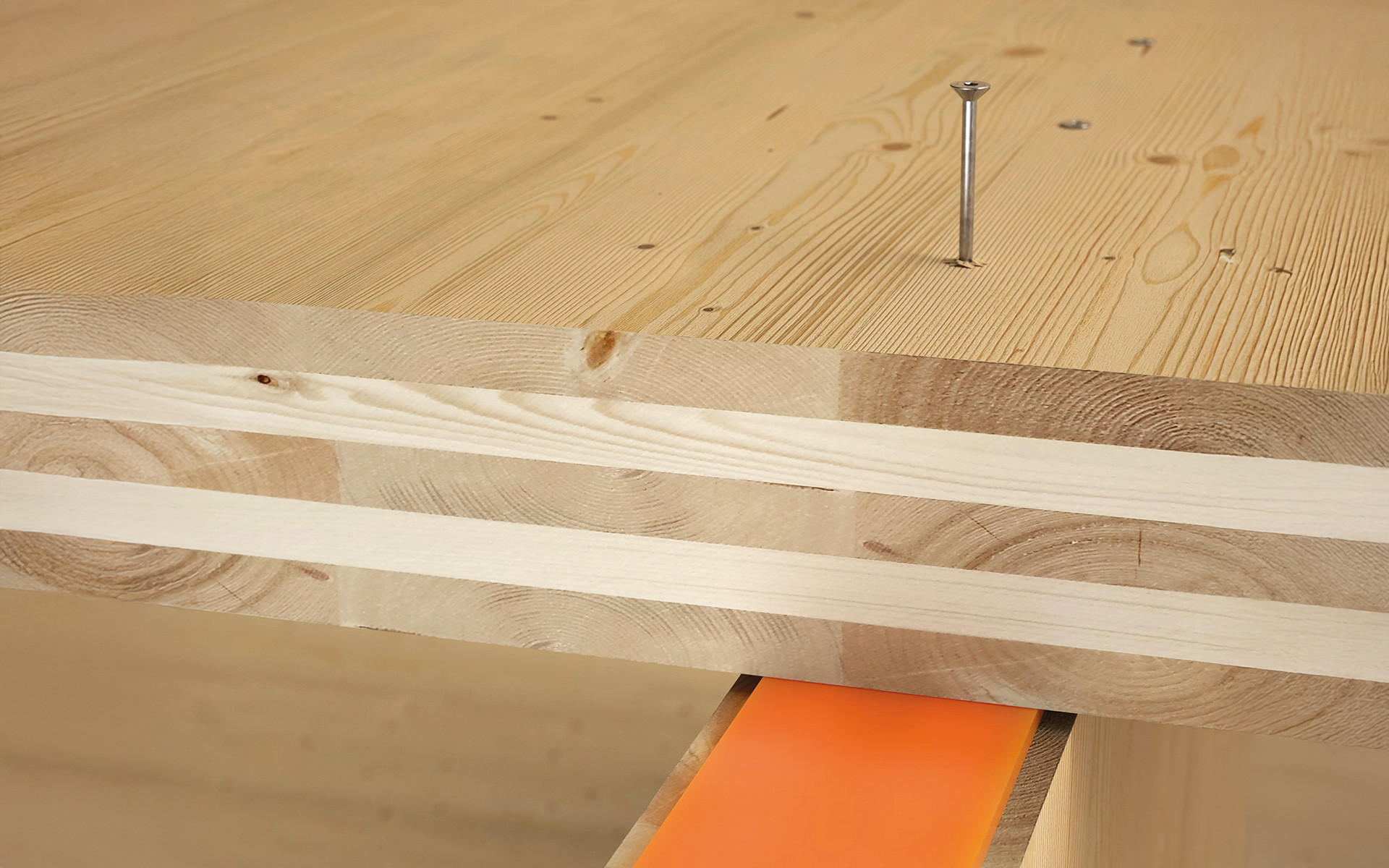

L’introduzione di un profilo resiliente – come XYLOFON o PIANO – elimina il contatto diretto tra le superfici lignee. Si crea un gap controllato che migliora il comportamento vibrazionale/acustico, ma potenzialmente modifica:
la resistenza a taglio del giunto;
la rigidezza della connessione (Kser);
la risposta ciclica del sistema.

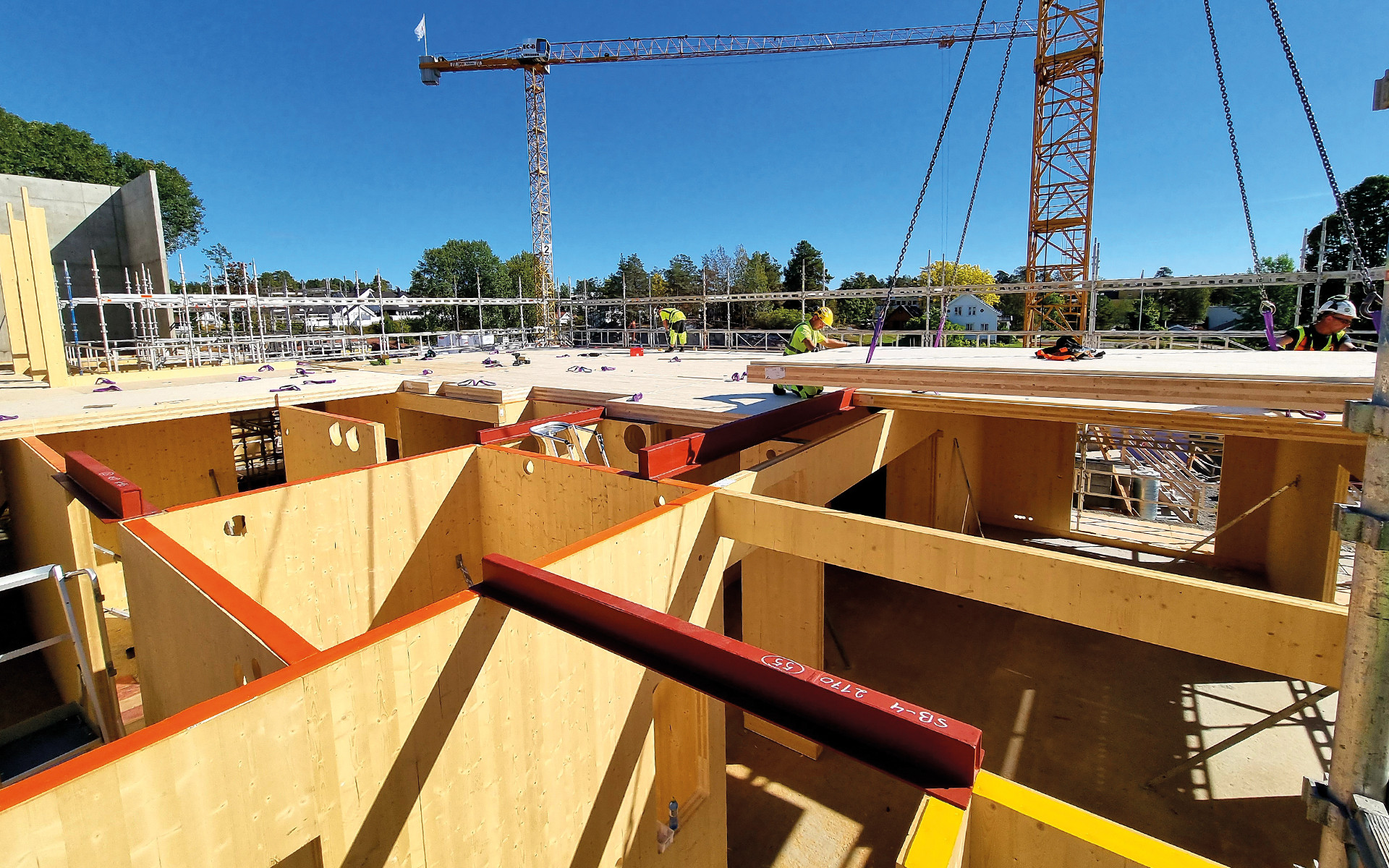

In un edificio multipiano, la rigidezza dei giunti influisce direttamente su deformazioni globali, redistribuzione degli sforzi e comportamento dinamico. Non è quindi un parametro secondario.
La soluzione: validazione sperimentale e modellazione predittiva nei giunti con profili resilienti

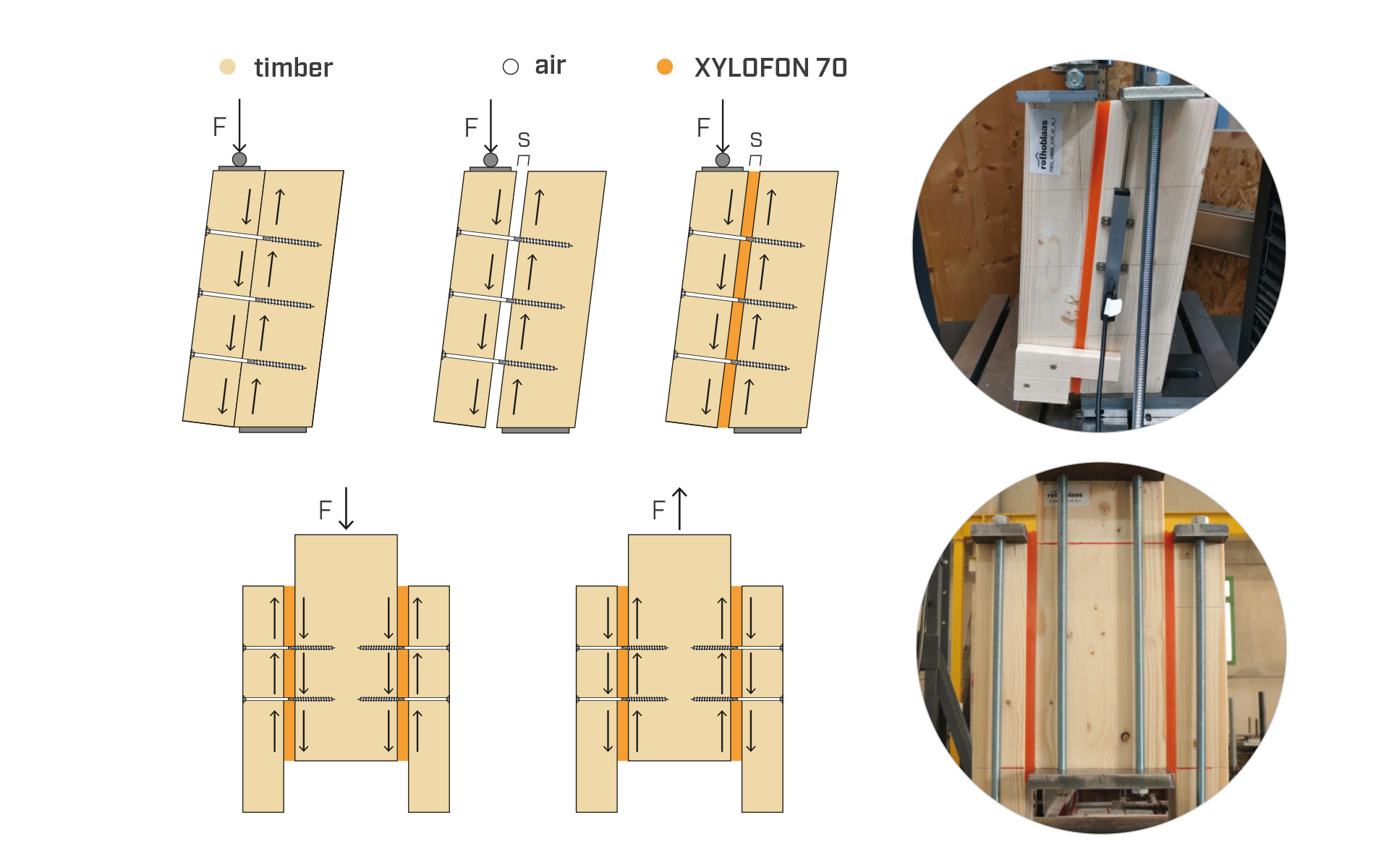

Per trovare risposta certa a queste criticità, come da approccio Rohtoblaas, è stata condotta un’estesa campagna sperimentale su connessioni con viti a filetto parziale (HBS, HBS EVO) e connettori a filetto totale (VGZ, VGZ EVO), con interposizione di profili resilienti di diversa tipologia e spessore.
Le prove hanno considerato:
carichi monotoni;
carichi ciclici;
diverse geometrie (X-LAM/X-LAM, legno/legno);
spessori di profilo di 6 mm e superiori.
I risultati consentono oggi una lettura oggettiva dell’interazione statica-acustica.
Resistenza: il comportamento nei giunti in legno con profili resilienti sostanzialmente invariato
Il primo dato rilevante riguarda la resistenza caratteristica a taglio.
Per profili monolitici non comprimibili ma deformabili con spessore ≤ 6 mm, la resistenza delle connessioni risulta comparabile al caso senza profilo interposto.
In prima approssimazione, i valori possono essere ricondotti al caso legno-legno diretto, senza penalizzazioni significative allo Stato Limite Ultimo.
Questo vale sia per:
Il comportamento sotto carico ciclico è coerente con quello monotono, segnale di una risposta meccanica stabile e prevedibile.
L’integrazione del profilo acustico, quindi, non compromette la sicurezza strutturale in termini di resistenza.
Rigidezza dei giunti: il parametro determinante
Dalla campagna sperimentale è emerso un quadro diverso per quanto riguarda la rigidezza.

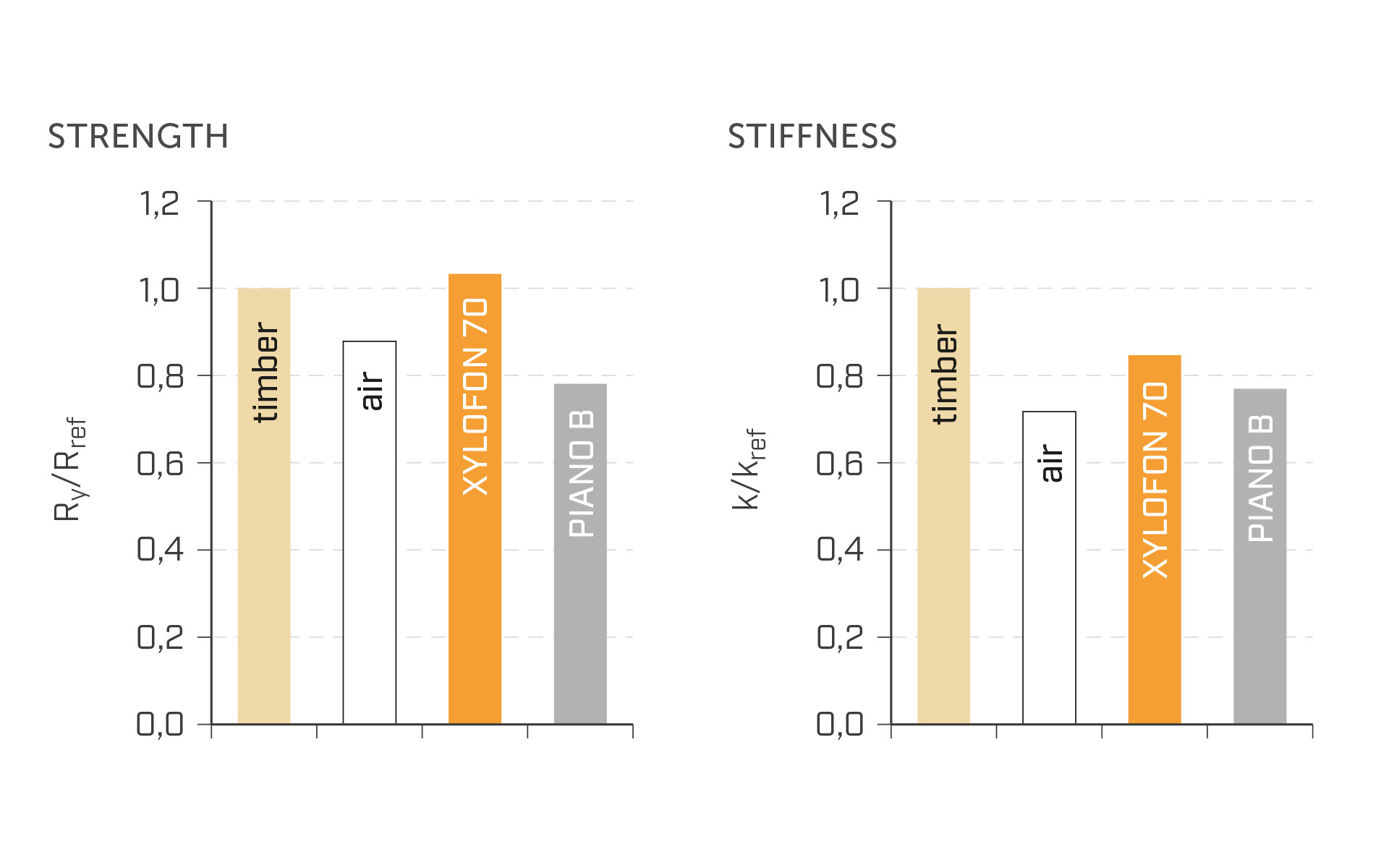

L’interposizione del profilo resiliente comporta una riduzione significativa della Kser rispetto alla configurazione senza profilo.
La diminuzione è influenzata da:
Comprimibilità del materiale
Maggiore è la comprimibilità del profilo, maggiore è la riduzione di rigidezza iniziale. Materiali monolitici (XYLOFON) si comportano significativamente meglio di materiali espansi e comprimibili (PIANO A e PIANO B).
Spessore del profilo (s)
Per s > 6 mm si osserva un degrado progressivo della rigidezza.
Diametro del connettore
I diametri minori risultano più sensibili alla presenza dello strato resiliente.
Per le viti a filetto parziale la riduzione di rigidezza può essere rilevante, pur mantenendo invariata la resistenza.
Per i connettori a filetto totale, il calo di rigidezza è altrettanto evidente, l legato alla porzione non confinata di filetto a livello del gap.
In termini progettuali, significa che la verifiche deformative diventano il vero punto di attenzione.
Lettura strutturale del fenomeno

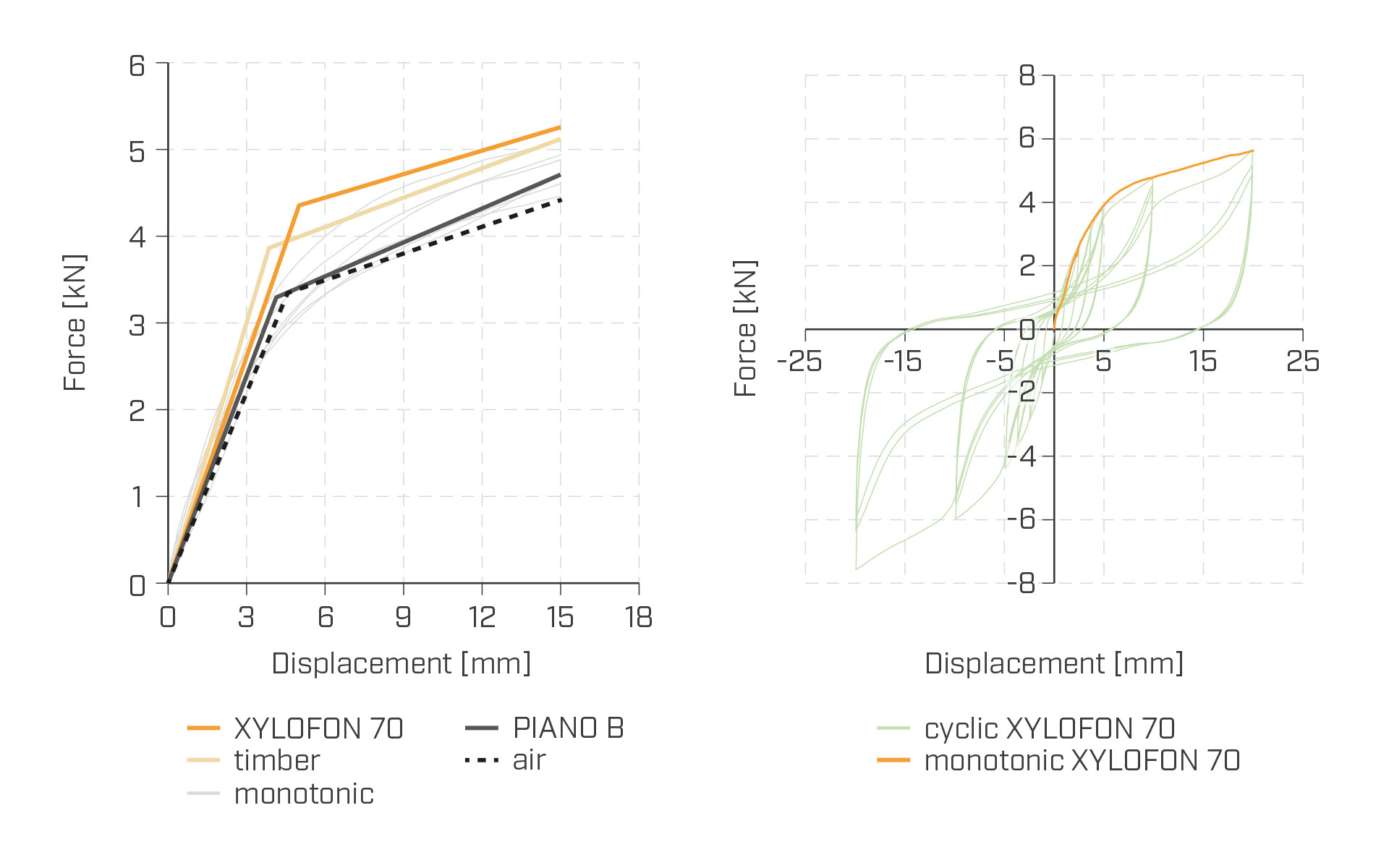

La presenza del profilo resiliente modifica la curva forza-spostamento del giunto:
la fase iniziale mostra una maggiore deformabilità;
la capacità ultima rimane sostanzialmente invariata;
la risposta ciclica non introduce fenomeni instabili.
Dal punto di vista globale, questo comporta:
maggiori deformazioni locali;
possibile incremento degli spostamenti relativi tra pannelli;
Il sistema non perde capacità portante, ma diventa più deformabile.
Integrazione controllata tra acustica e statica
La soluzione non è rinunciare al profilo resiliente, ma integrarlo in modo consapevole.
L’analisi sperimentale dimostra che:
con spessori contenuti (≤ 6 mm) è possibile mantenere la resistenza invariata;
la riduzione di rigidezza è prevedibile e quantificabile;
il comportamento ciclico è coerente con quello monotono;
il parametro più sensibile è la deformabilità iniziale del giunto.
Questo consente al progettista di modellare la connessione includendo il contributo reale del profilo, evitando semplificazioni eccessivamente cautelative.
Quando si progetta un edificio in X-LAM con requisiti acustici elevati, è necessario, dunque, valutare l’effetto sulla rigidezza globale del sistema agli stati limite Ultimo e di Danno, verificare deformazioni e vibrazioni allo Stato Limite di Esercizio, mantenere gli spessori del profilo entro i limiti validati e selezionare diametri e lunghezze di vite coerenti con la nuova configurazione.
Integrare prestazioni statiche e acustiche è tecnicamente possibile, a condizione di conoscere e gestire l’interazione tra materiale resiliente e connettore.
Per consultare i dati completi, le tabelle comparative e i principi di calcolo applicati alle diverse configurazioni, è disponibile il report tecnico “Giunti in legno con profili resilienti”
