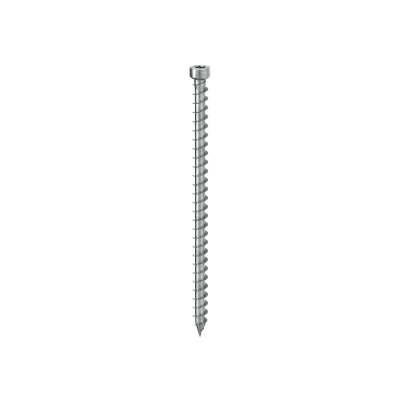

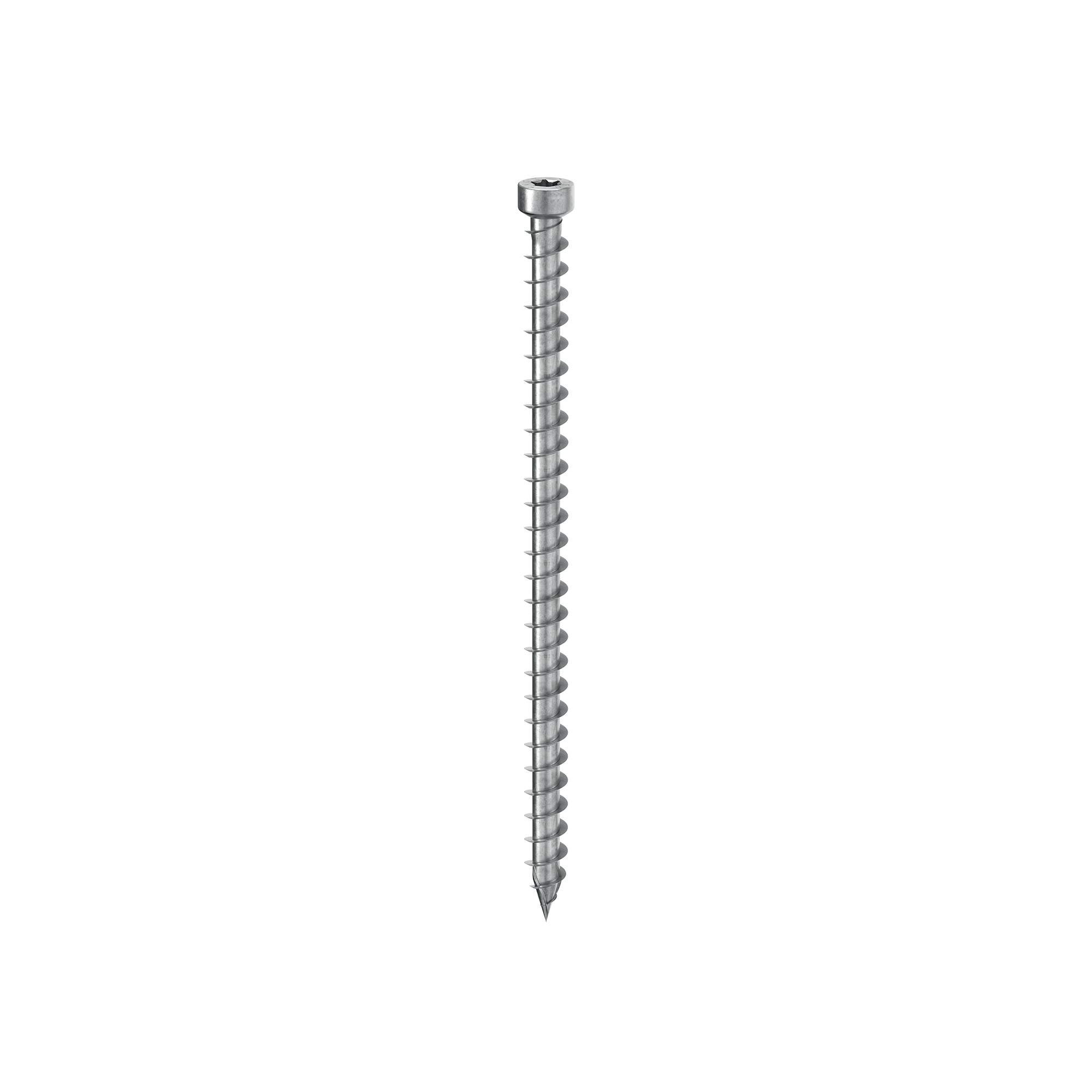

CONNETTORE TUTTO FILETTO A TESTA CILINDRICA
VGZ

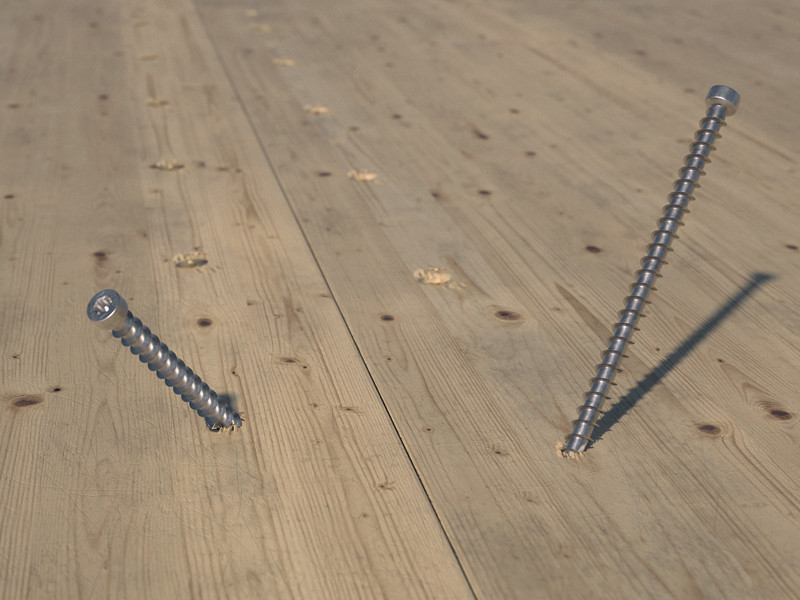

Le viti per legno VGZ a filetto totale sono l’ideale per giunzioni a scomparsa, accoppiamenti lignei e rinforzi strutturali. Disponibili in una gamma di misure estremamente ampia, garantiscono protezione al fuoco e idoneità sismica.
Video
Viti per legno tutto filetto VGZ: affidabilità totale per le tue strutture in legno.

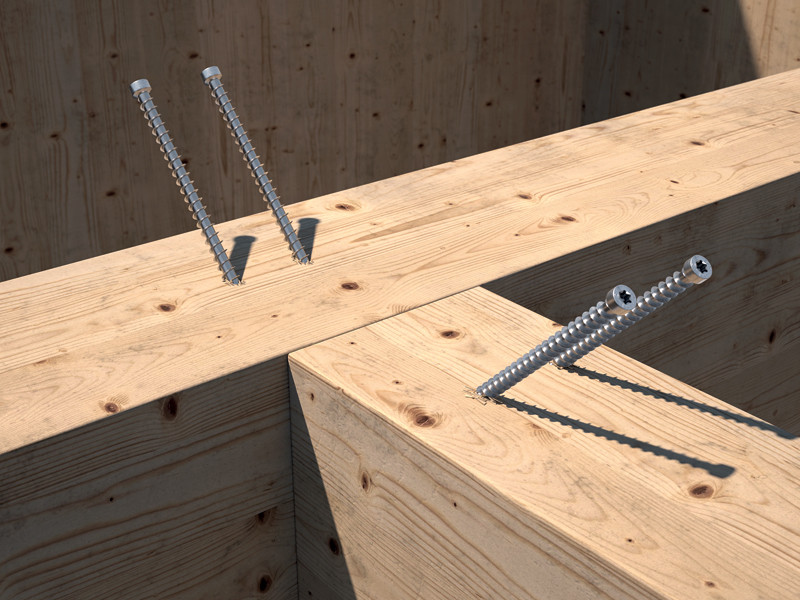

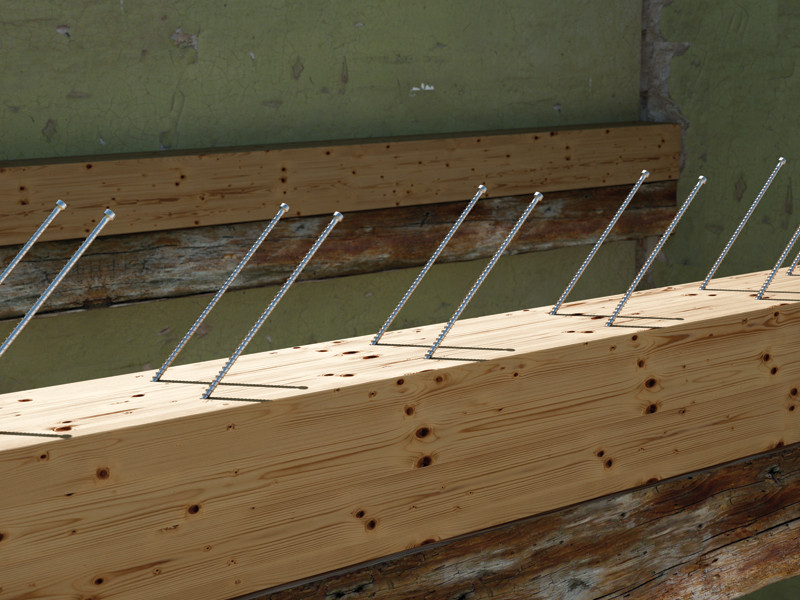

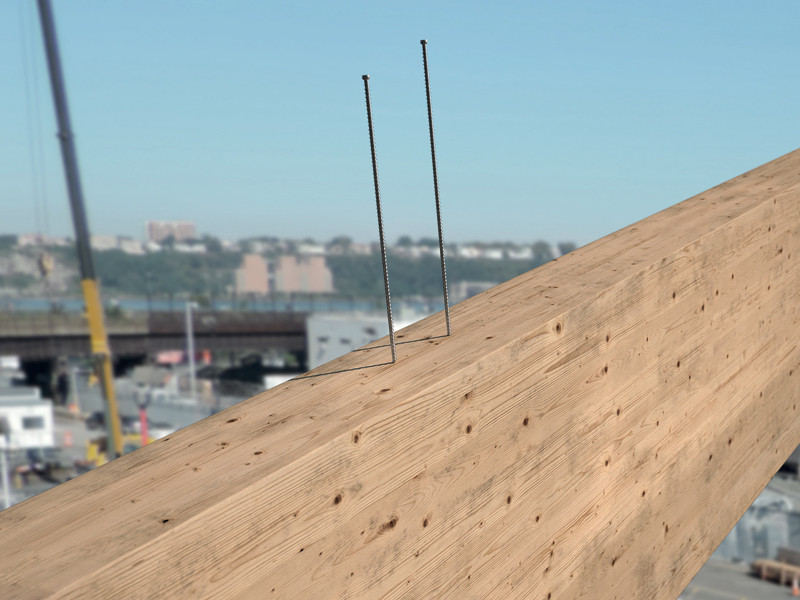

La filettatura profonda e l’acciaio ad alta resistenza (fy,k = 1000 N/mm2) delle viti per legno VGZ garantiscono eccellenti performance a trazione. Ideali per l’accoppiamento di travi nella riabilitazione strutturale e nei nuovi interventi. Le viti da legno VGZ sono omologate per applicazioni strutturali sollecitate in qualsiasi direzione rispetto alla fibra (α = 0° - 90°). Le distanze minime dei fissaggi necessari sono ridotte.
Valori testati, certificati e calcolati anche per X-LAM e legni ad alta densità come il microlamellare LVL. Assenza totale di cromo esavalente. Conformità con le più severe norme di regolamentazione delle sostanze chimiche (SVHC).
Informazioni REACH disponibili.
Prove cicliche SEISMIC-REV condotte secondo EN 12512. In acciaio al carbonio con zincatura galvanica, sono ideali per utilizzo su pannelli a base di legno, legno massiccio, legno lamellare, X-LAM, LVL e legni ad alta densità. Classi di servizio 1 e 2.
Caratteristiche

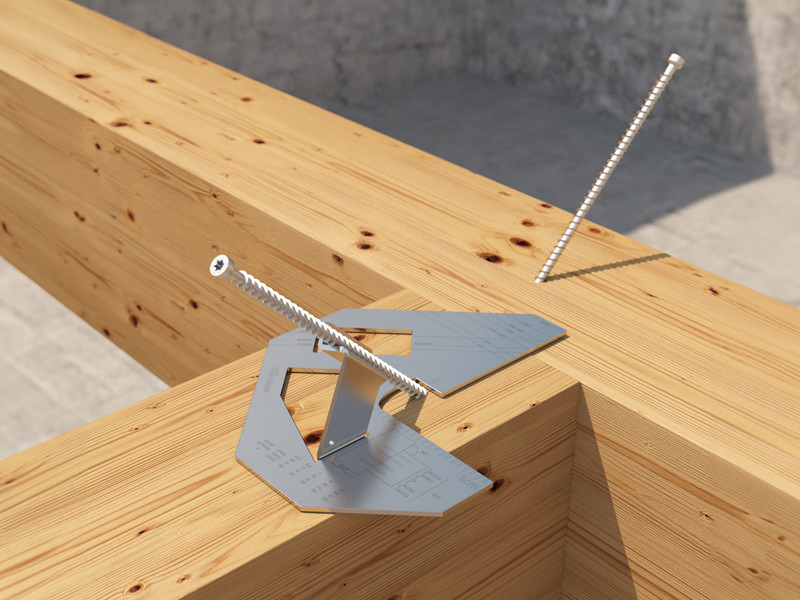

FOCUS | connessioni 45°, rinforzi e accoppiamenti |
---|---|
TESTA | cilindrica a scomparsa |
DIAMETRO | 7,0 | 9,0 | 11,0 mm |
LUNGHEZZA | da 80 a 600 mm |
Documentazione
Scheda Tecnica
|
|
---|---|
Guida Distanze Minime
|
|
Scheda Tecnica USA
|
|
Scheda Tecnica CANADA
|
|
Scheda Tecnica JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificato ETA
|
|
Dichiarazione di prestazione (DOP) | Scarica |
Voce di capitolato
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
VGZ
CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
---|---|---|---|---|---|---|---|---|---|
VGZ780 | - | 7 | 80 | 70 | 0.28 | 3 1/8'' | 2 3/4'' | TX30 | 50 |
VGZ7100 | - | 7 | 100 | 90 | 0.28 | 4'' | 3 1/2'' | TX30 | 50 |
VGZ7120 | - | 7 | 120 | 110 | 0.28 | 4 3/4'' | 4 3/8'' | TX30 | 50 |
VGZ7140 | - | 7 | 140 | 130 | 0.28 | 5 1/2'' | 5 1/8'' | TX30 | 50 |
VGZ7160 | - | 7 | 160 | 150 | 0.28 | 6 1/4'' | 6'' | TX30 | 50 |
VGZ7180 | - | 7 | 180 | 170 | 0.28 | 7 1/8'' | 6 3/4'' | TX30 | 50 |
VGZ7200 | - | 7 | 200 | 190 | 0.28 | 8'' | 7 1/2'' | TX30 | 50 |
VGZ7220 | - | 7 | 220 | 210 | 0.28 | 8 5/8'' | 8 1/4'' | TX30 | 50 |
VGZ7240 | - | 7 | 240 | 230 | 0.28 | 9 1/2'' | 9 1/16'' | TX30 | 50 |
VGZ7260 | - | 7 | 260 | 250 | 0.28 | 10 1/4'' | 10'' | TX30 | 50 |
VGZ7280 | - | 7 | 280 | 270 | 0.28 | 11'' | 10 5/8'' | TX30 | 50 |
VGZ7300 | - | 7 | 300 | 290 | 0.28 | 11 3/4'' | 11 7/16'' | TX30 | 50 |
VGZ7320 | - | 7 | 320 | 310 | 0.28 | 12 5/8'' | 12 3/16'' | TX30 | 50 |
VGZ7340 | - | 7 | 340 | 330 | 0.28 | 13 3/8'' | 13'' | TX30 | 50 |
VGZ7360 | - | 7 | 360 | 350 | 0.28 | 14 1/4'' | 13 3/4'' | TX30 | 50 |
VGZ7380 | - | 7 | 380 | 370 | 0.28 | 15'' | 14 9/16'' | TX30 | 50 |
VGZ7400 | - | 7 | 400 | 390 | 0.28 | 15 3/4'' | 15 3/8'' | TX30 | 50 |
VGZ9160 | - | 9 | 160 | 150 | 0.36 | 6 1/4'' | 6'' | TX40 | 50 |
VGZ9180 | - | 9 | 180 | 170 | 0.36 | 7 1/8'' | 6 3/4'' | TX40 | 50 |
VGZ9200 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 50 |
VGZ9220 | - | 9 | 220 | 210 | 0.36 | 8 5/8'' | 8 1/4'' | TX40 | 50 |
VGZ9240 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 50 |
VGZ9260 | - | 9 | 260 | 250 | 0.36 | 10 1/4'' | 10'' | TX40 | 50 |
VGZ9280 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 50 |
VGZ9300 | - | 9 | 300 | 290 | 0.36 | 11 3/4'' | 11 7/16'' | TX40 | 50 |
VGZ9320 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 50 |
VGZ9340 | - | 9 | 340 | 330 | 0.36 | 13 3/8'' | 13'' | TX40 | 50 |
VGZ9360 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 50 |
VGZ9380 | - | 9 | 380 | 370 | 0.36 | 15'' | 14 9/16'' | TX40 | 50 |
VGZ9400 | - | 9 | 400 | 390 | 0.36 | 15 3/4'' | 15 3/8'' | TX40 | 50 |
VGZ9440 | - | 9 | 440 | 430 | 0.36 | 17 1/4'' | 16 15/16'' | TX40 | 25 |
VGZ9480 | - | 9 | 480 | 470 | 0.36 | 19'' | 18 1/2'' | TX40 | 25 |
VGZ9520 | - | 9 | 520 | 510 | 0.36 | 20 1/2'' | 20 1/16'' | TX40 | 25 |
VGZ9560 | - | 9 | 560 | 550 | 0.36 | 22'' | 21 5/8'' | TX40 | 25 |
VGZ9600 | - | 9 | 600 | 590 | 0.36 | 23 5/8'' | 23 1/4'' | TX40 | 25 |
VGZ11150 | - | 11 | 150 | 140 | 0.44 | 6'' | 5 1/2'' | TX50 | 25 |
VGZ11200 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 |
VGZ11250 | - | 11 | 250 | 240 | 0.44 | 10'' | 9 1/2'' | TX50 | 25 |
VGZ11275 | - | 11 | 275 | 265 | 0.44 | 10 7/8'' | 10 7/16'' | TX50 | 25 |
VGZ11300 | - | 11 | 300 | 290 | 0.44 | 11 3/4'' | 11 7/16'' | TX50 | 25 |
VGZ11325 | - | 11 | 325 | 315 | 0.44 | 12 3/4'' | 12 3/8'' | TX50 | 25 |
VGZ11350 | - | 11 | 350 | 340 | 0.44 | 13 3/4'' | 13 3/8'' | TX50 | 25 |
VGZ11375 | - | 11 | 375 | 365 | 0.44 | 14 3/4'' | 14 3/8'' | TX50 | 25 |
VGZ11400 | - | 11 | 400 | 390 | 0.44 | 15 3/4'' | 15 3/8'' | TX50 | 25 |
VGZ11425 | - | 11 | 425 | 415 | 0.44 | 16 3/4'' | 16 5/16'' | TX50 | 25 |
VGZ11450 | - | 11 | 450 | 440 | 0.44 | 17 3/4'' | 17 1/4'' | TX50 | 25 |
VGZ11475 | - | 11 | 475 | 465 | 0.44 | 18 11/16'' | 18 5/16'' | TX50 | 25 |
VGZ11500 | - | 11 | 500 | 490 | 0.44 | 19 3/4'' | 19 5/16'' | TX50 | 25 |
VGZ11525 | - | 11 | 525 | 515 | 0.44 | 20 11/16'' | 20 1/4'' | TX50 | 25 |
VGZ11550 | - | 11 | 550 | 540 | 0.44 | 21 5/8'' | 21 1/4'' | TX50 | 25 |
VGZ11575 | - | 11 | 575 | 565 | 0.44 | 22 5/8'' | 22 1/4'' | TX50 | 25 |
VGZ11600 | - | 11 | 600 | 590 | 0.44 | 23 5/8'' | 23 1/4'' | TX50 | 25 |
VGZ11650 | - | 11 | 650 | 640 | 0.44 | 25 9/16'' | 25 3/16'' | TX50 | 25 |
VGZ11700 | - | 11 | 700 | 690 | 0.44 | 27 1/2'' | 27 3/16'' | TX50 | 25 |
VGZ11750 | - | 11 | 750 | 740 | 0.44 | 29 1/2'' | 29 1/8'' | TX50 | 25 |
VGZ11800 | - | 11 | 800 | 790 | 0.44 | 31 1/2'' | 31 1/8'' | TX50 | 25 |
VGZ11850 | - | 11 | 850 | 840 | 0.44 | 33 7/16'' | 33 1/16'' | TX50 | 25 |
VGZ11900 | - | 11 | 900 | 890 | 0.44 | 35 1/2'' | 35 1/16'' | TX50 | 25 |
VGZ11950 | - | 11 | 950 | 940 | 0.44 | 37 3/8'' | 37'' | TX50 | 25 |
VGZ111000 | - | 11 | 1000 | 990 | 0.44 | 39 3/8'' | 39'' | TX50 | 25 |
