HBS PLATE: una nuova generazione di viti per piastre
I rischi nelle connessioni legno- acciaio, e la verità che serve per farle durare.
Nelle giunzioni legno- acciaio tutte le viti, di qualsiasi produttore, sono più esposte a rotture premature. Questa è la realtà. Noi abbiamo deciso di affrontarla.
HBS PLATE è la nuova vite Rothoblaas pensata per giunzioni legno- acciaio nella costruzione in Mass Timber: geometria sotto-testa dedicata, un filetto ottimizzato e strumenti di installazione che riducono il rischio al minimo.
Puntiamo i riflettori su questo problema per fornire tutto ciò che serve per evitarlo: prodotto, metodo e strumenti.
IL PROBLEMA: Il punto più rigido delle costruzioni in Mass Timber è anche il più vulnerabile.
È qui che si concentrano stress localizzati, deformazioni differenziali e potenziali rotture.
Chi progetta queste connessioni deve gestire i calcoli, ma anche considerare gli altri aspetti coinvolti, spesso non presenti nelle normative, per garantire le loro corrette prestazioni.

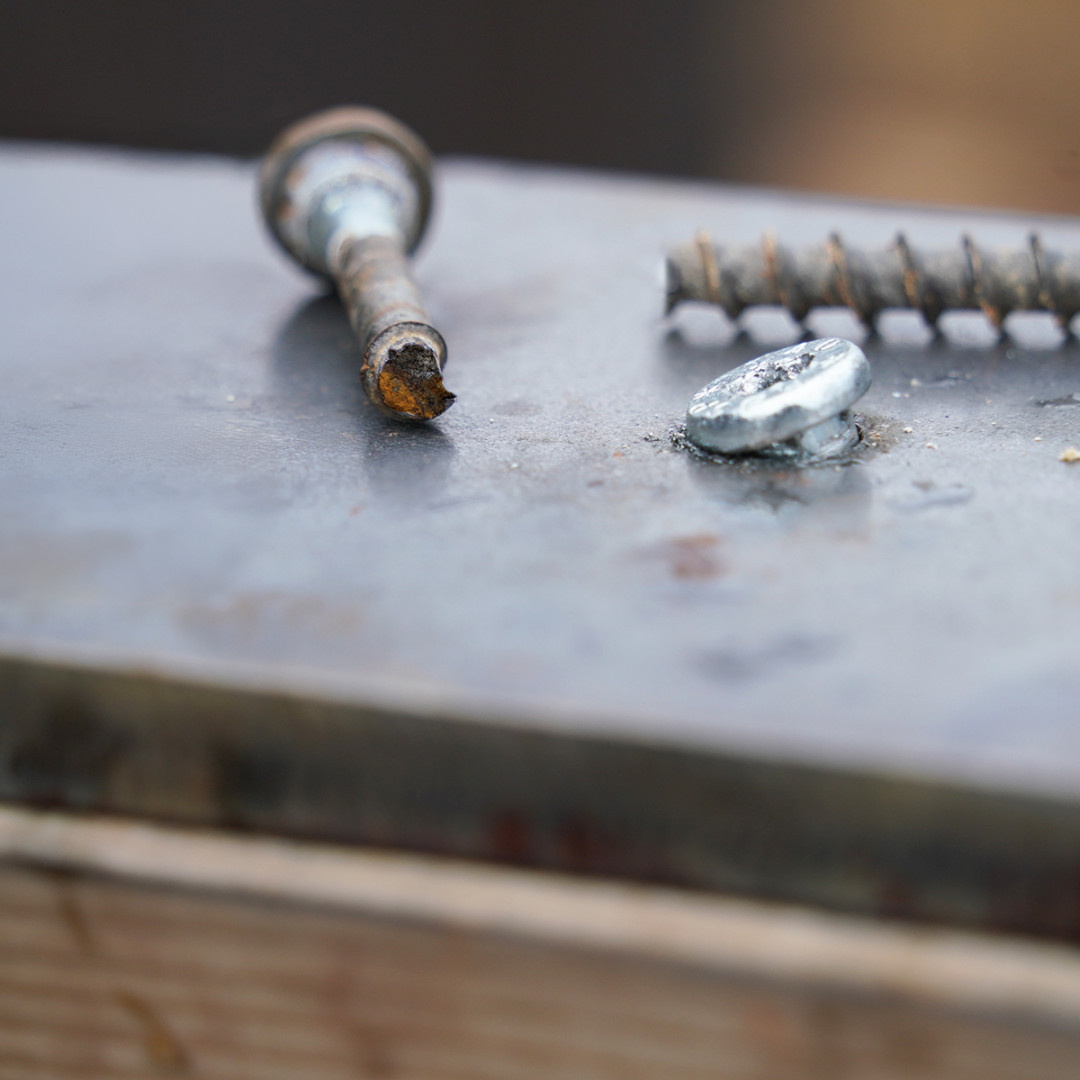

Differenze di rigidezza e comportamento sotto carico, rigonfiamenti del legno, corrosione atmosferica, corrosività del legno e corrosione galvanica, rischi di infragilimento da idrogeno, eccesso di coppia o errati angoli di installazione: non si tratta di scenari ipotetici.
Sono le cause reali che, combinate fra loro, portano ai cedimenti prematuri delle connessioni in cantiere.

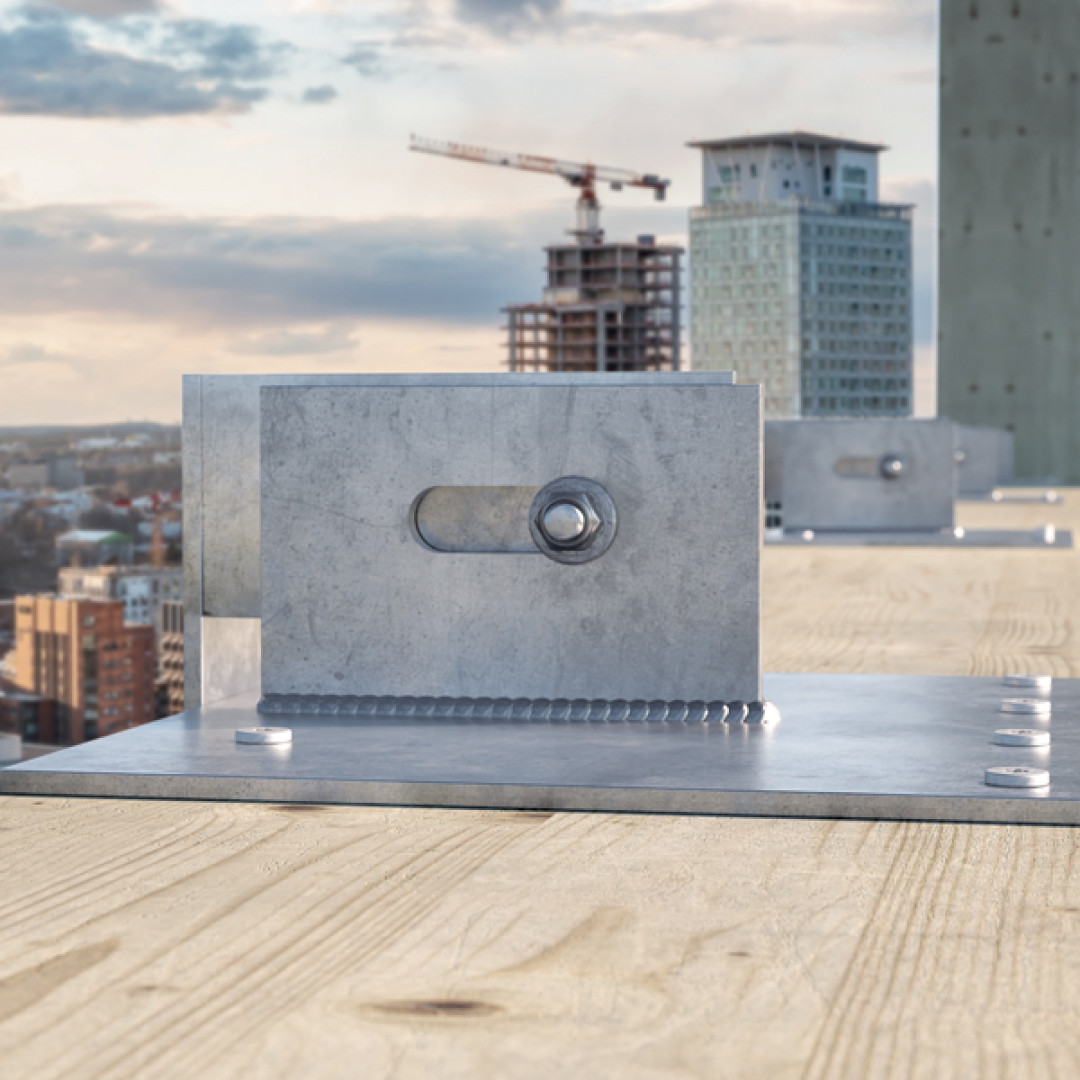

Una vite dedicata alle giunzioni a legno- acciaio la gamma HBS PLATE

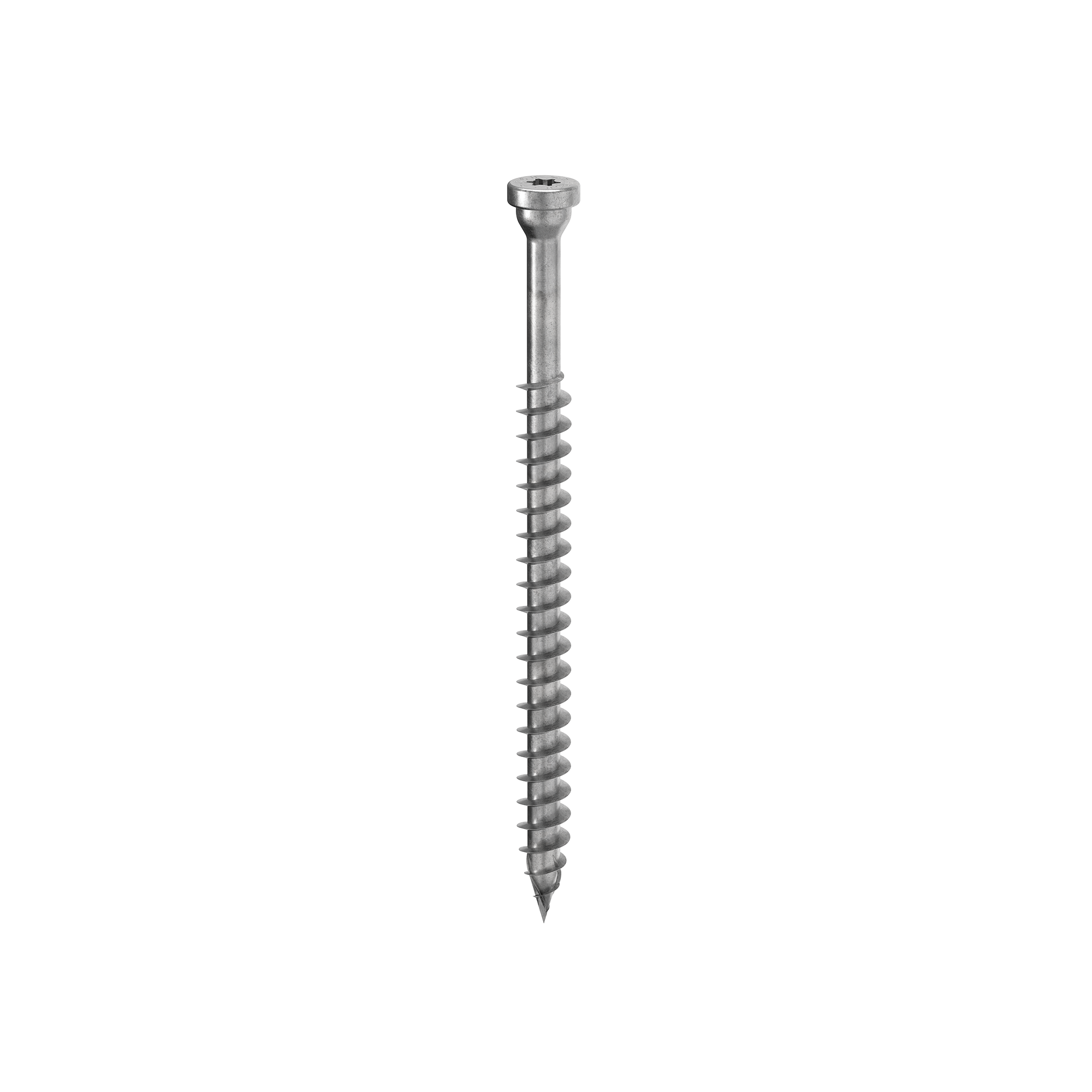

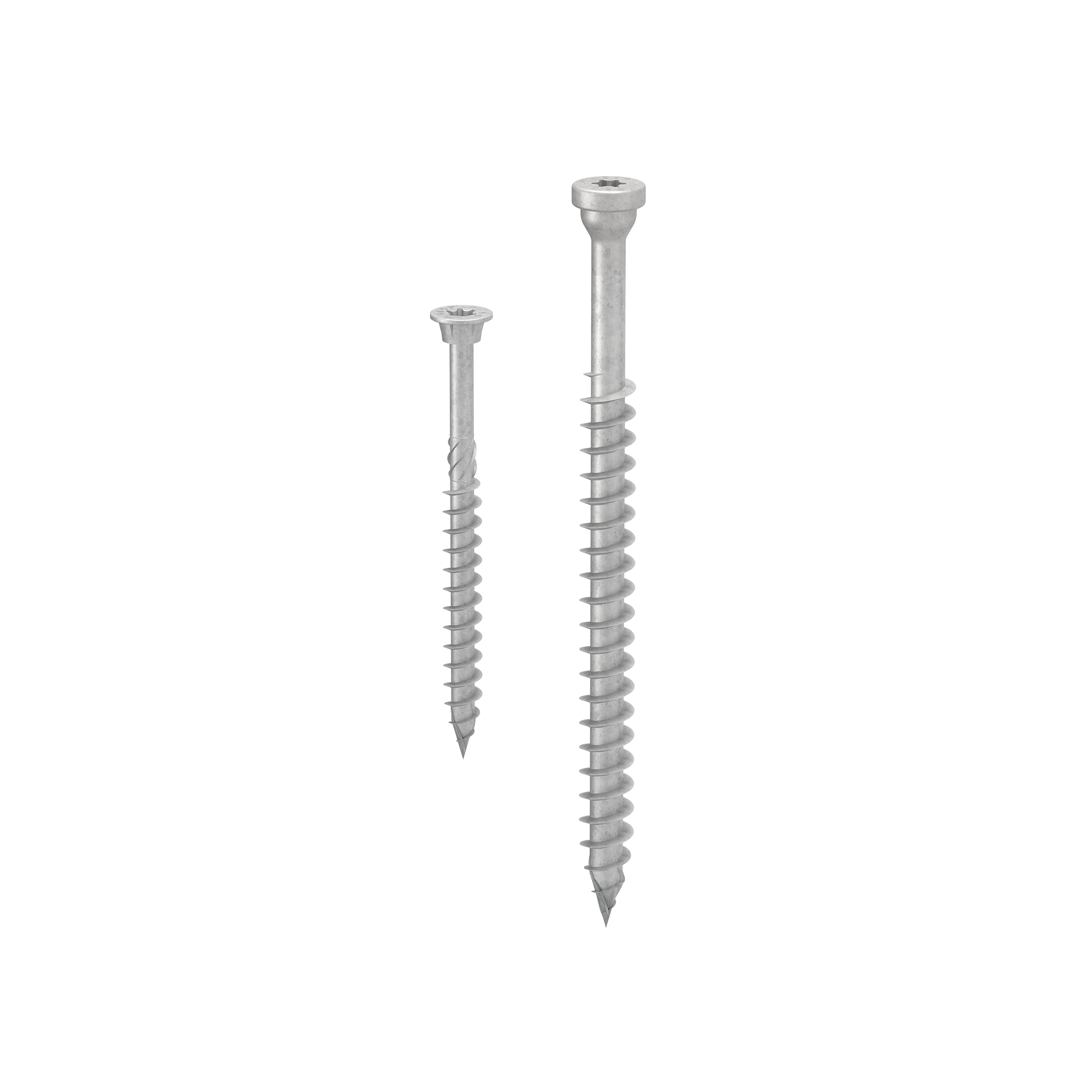

HBS PLATE è la prima vite Rothoblaas progettata specificamente per le piastre metalliche dei sistemi Mass Timber.
La sotto-testa troncoconica e maggiorata garantisce un appoggio stabile nella piastra; il filetto di nuova concezione, con spire più ravvicinate, aumenta la resistenza a taglio e trazione senza sovraccaricare la zona sotto-testa.

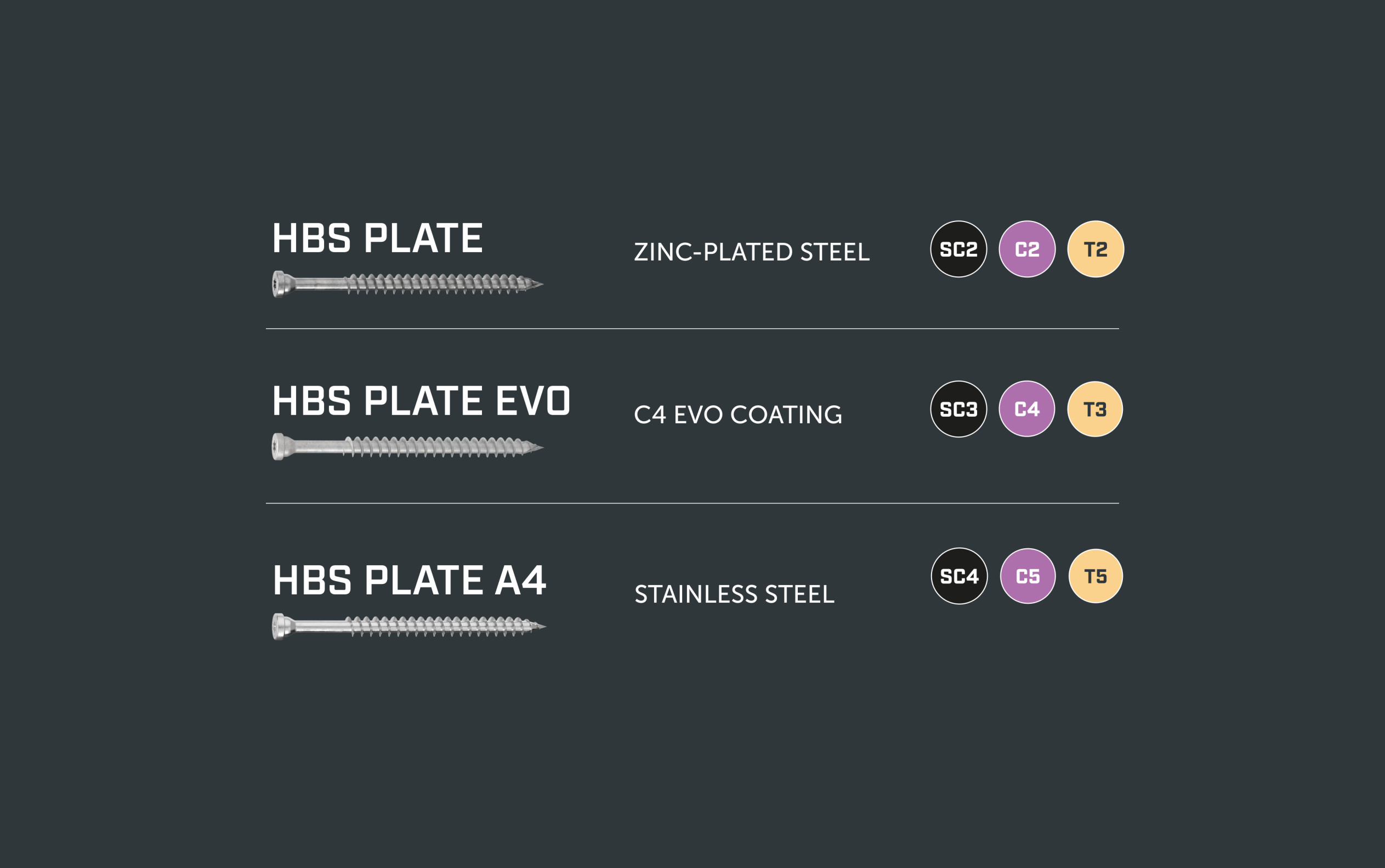

Tre materiali per tutte le classi di servizio, a prova di corrosione:
La gamma HBS PLATE comprende tre soluzioni progettate per garantire resistenza e protezione in qualsiasi condizione di esposizione: dall’acciaio zincato per ambienti asciutti, al rivestimento EVO Coating, conforme AC257 e testato RISE per scenari C4, fino all’acciaio inox A4 per le situazioni più aggressive.

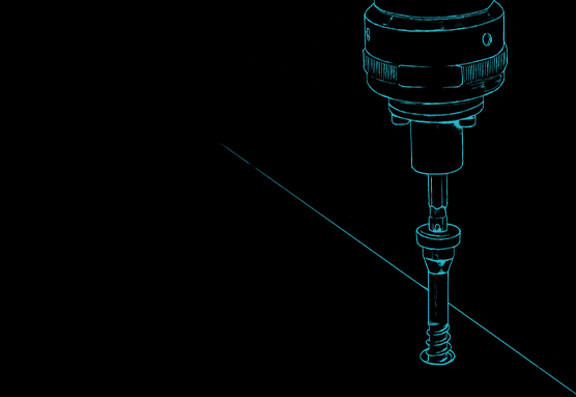

Una vite non basta: installazione e condizioni di rischio
Qualsiasi vite pensata per le piastre non è comunque al sicuro da rotture.
Nessuna, nemmeno la nostra. Le condizioni di installazione sono la chiave. Noi non ci nascondiamo dietro ai buchi normativi, ma forniamo strumenti per contrastare le maggiori minacce.

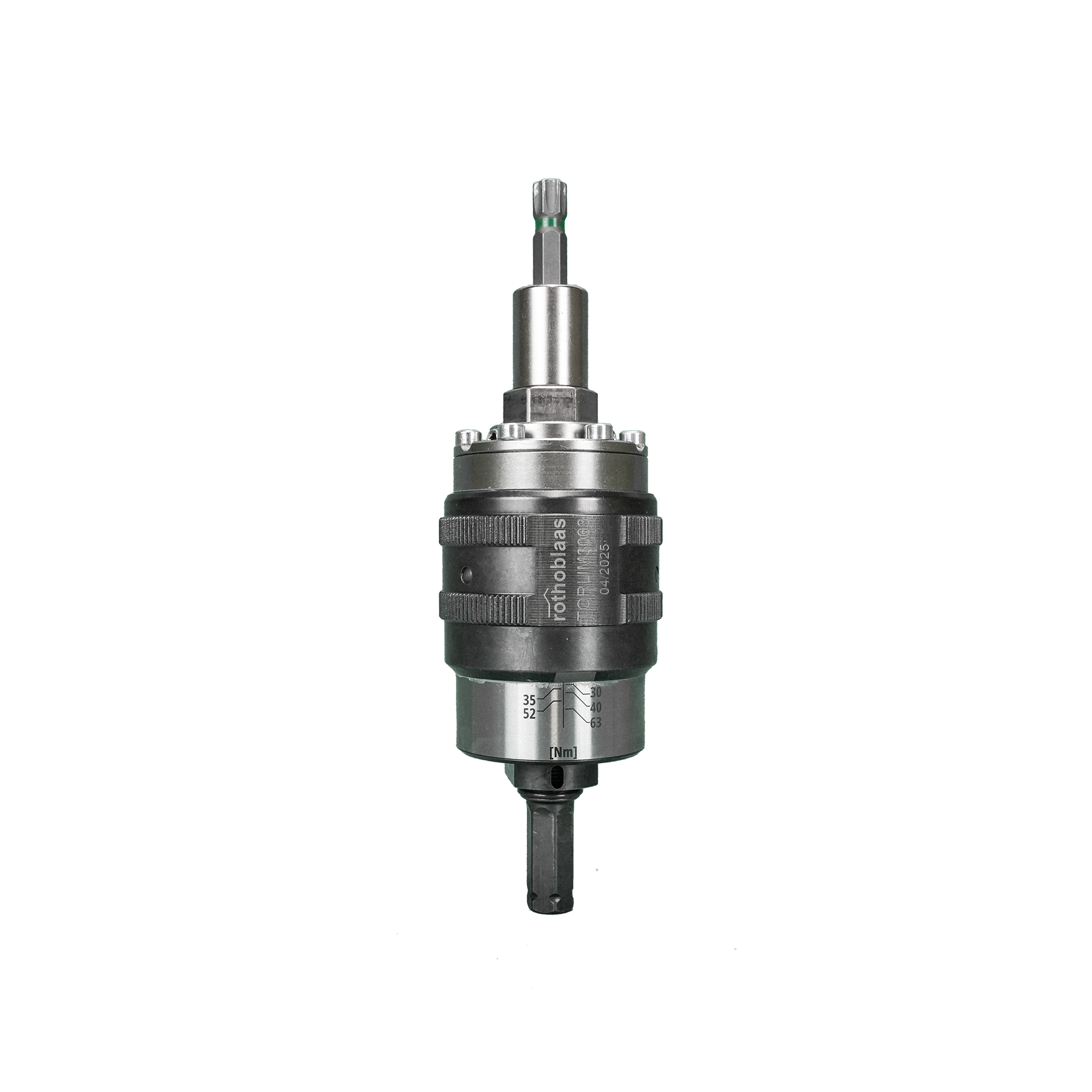

Come TORQUE LIMITER, che elimina il rischio dell’eccesso di coppia:
Perché scegliere HBS PLATE & Rothoblaas
Trasparenza attiva
Diciamo quello che gli altri non vi dicono. Forniamo prodotto, certificazioni, metodo e strumenti.

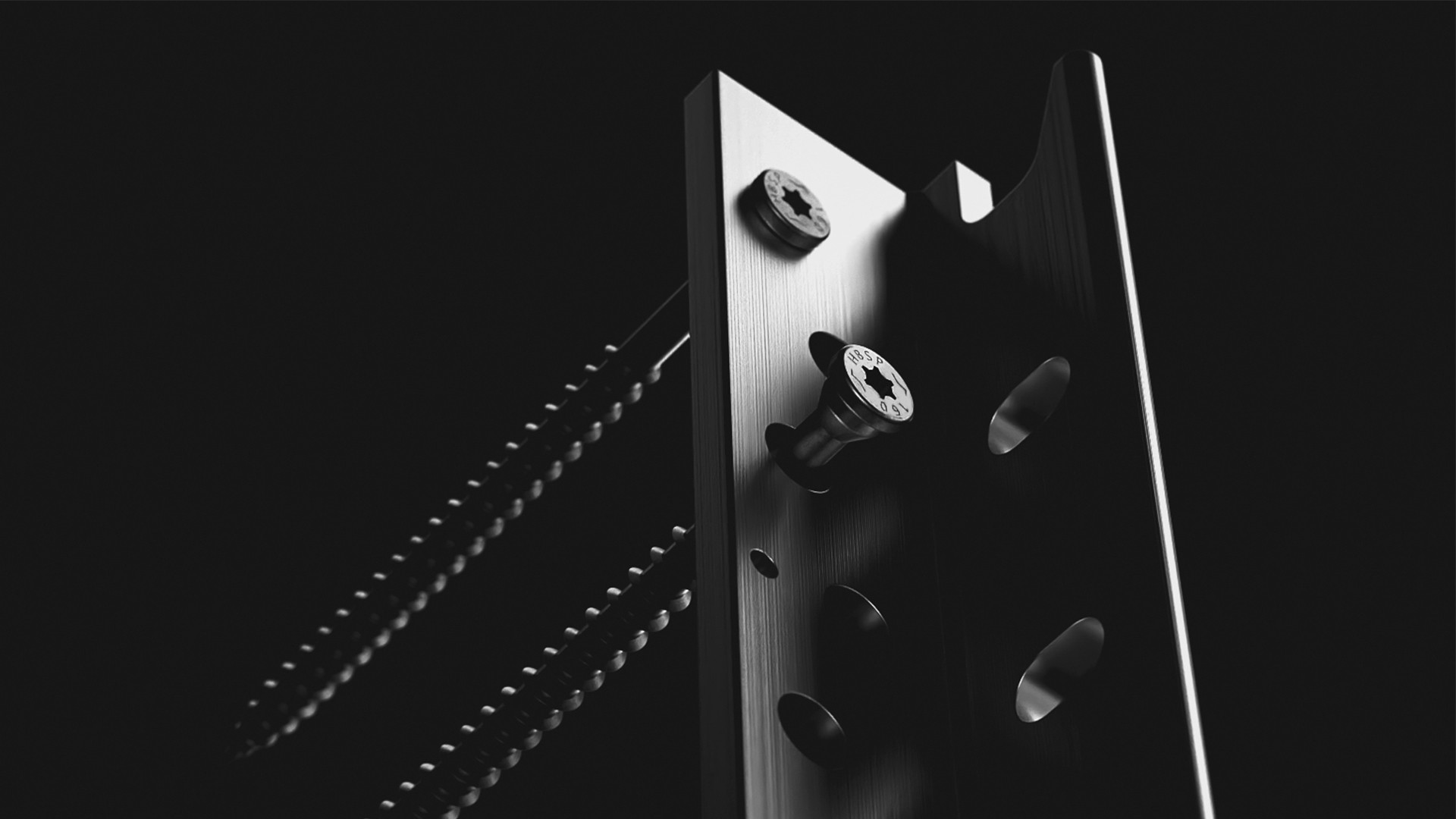

Progettata per il Mass Timber
Geometria sotto-testa, testa maggiorata e filetto ottimizzato per piastre rigide spesse.
Certificazioni
CE europea secondo ETA-11/0030, statunitense ESR-4546 e canadese ELC-4546 secondo AC233 da ICC-ES.
Conformità
Con le normative più recenti — inclusa CSA O86:2024 — che impongono una durezza del nucleo controllata e certificata sotto i 390 HV per ogni lotto di produzione.
I fissaggi per il Mass Timber performano solo se hai tutti gli strumenti per usarli
La rivoluzione della gamma HBS PLATE è completa solo assieme a tutti i suoi supporti:
WHITE PAPER - Premature failure in timber screws
APPROFONDIMENTI - Dal nostro Blog tecnico
GAMMA HBS PLATE E PRODOTTI CORRELATI
Evoluzione rapida del mondo della progettazione significa sviluppo al passo con le necessità. Ecco le nostre soluzioni:
FAQ
COSA DISTINGUE HBS PLATE DALLE COMUNI VITI PER CONNESSIONI ACCIAIO-LEGNO?
Geometrie e controllo sulle prestazioni. Ogni passaggio lungo il corpo della vite è progettato per evitare concentrazioni di tensione e mantenere costante la coppia durante l’avvitamento. Il passo leggermente più lento offre maggior controllo nell’installazione, soprattutto nella fase finale, quando la vite si avvicina alla piastra metallica: il momento più delicato dell’intera operazione.
PERCHÉ HBS PLATE NON HA UNA TESTA ESAGONALE?
Il progetto prevede l’installazione tramite bit, non tramite chiave esagonale. Questa scelta è volta a evitare l’eccesso di coppia: se la forza supera il limite ammesso, è il bit a cedere prima che la vite venga sovraccaricata. È un limitatore di sicurezza naturale che tutela la connessione e il materiale. Se il bit si rompe, significa che la vite è già stata serrata troppo: la coppia di installazione va sempre controllata.
COME VERIFICARE SE HBS PLATE È LA SOLUZIONE ADATTA AL MIO PROGETTO?
Progettisti e imprese possono contare su documentazione tecnica completa: valori di calcolo, dettagli di connessione, integrazioni software per la progettazione strutturale. Il supporto tecnico è inoltre disponibile per individuare la configurazione più adatta a ogni applicazione.
