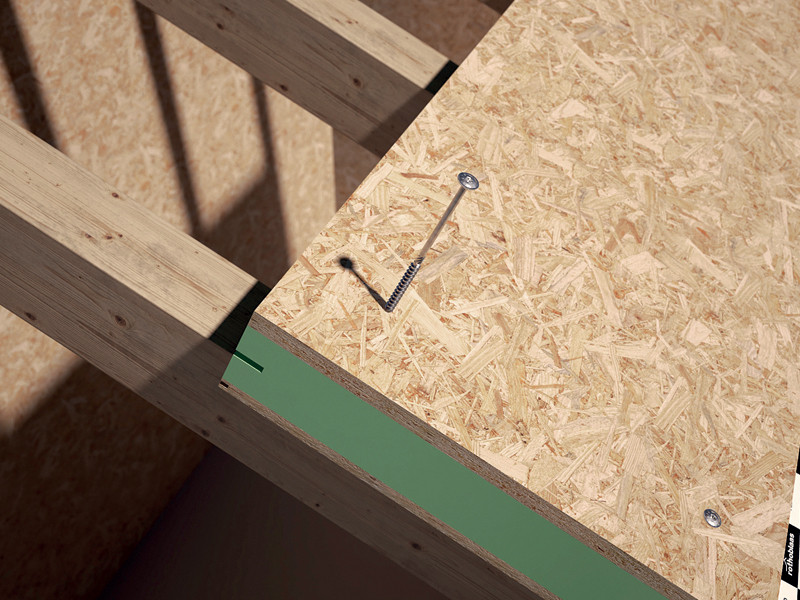

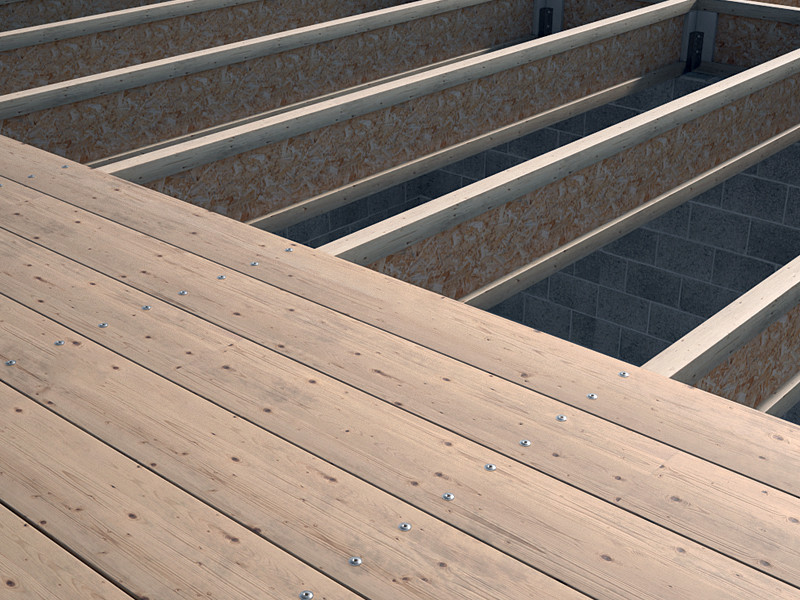

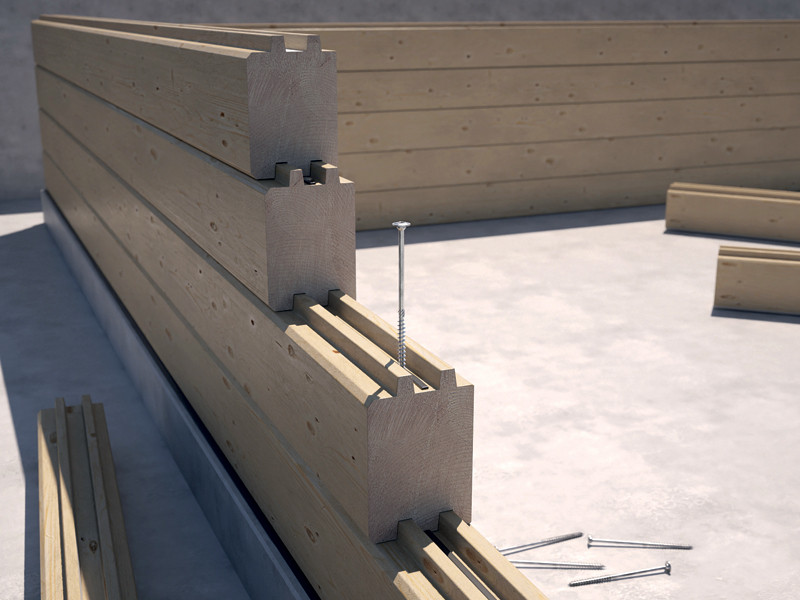

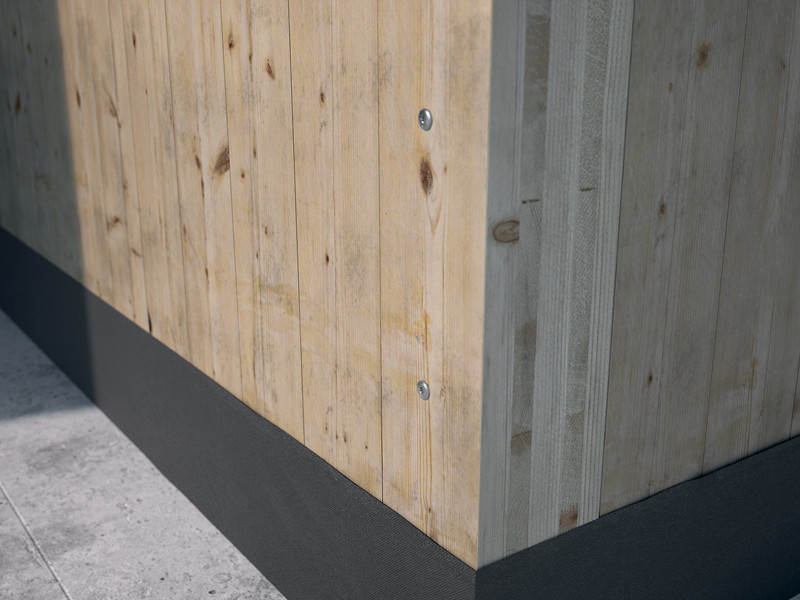

applicazione-vite-a-testa-larga-tbs
applicazione-vite-a-testa-larga-tbs
applicazione-vite-a-testa-larga-tbs
applicazione-vite-a-testa-larga-tbs
applicazione-vite-a-testa-larga-tbs

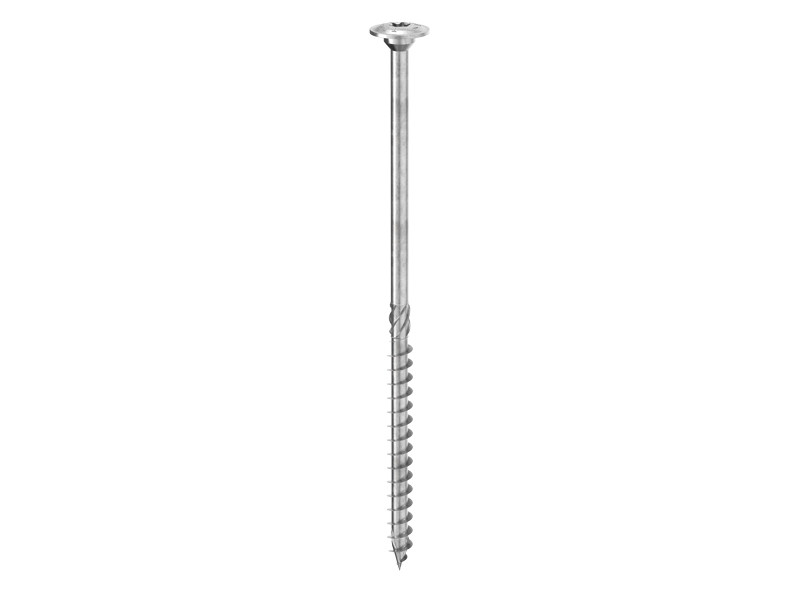

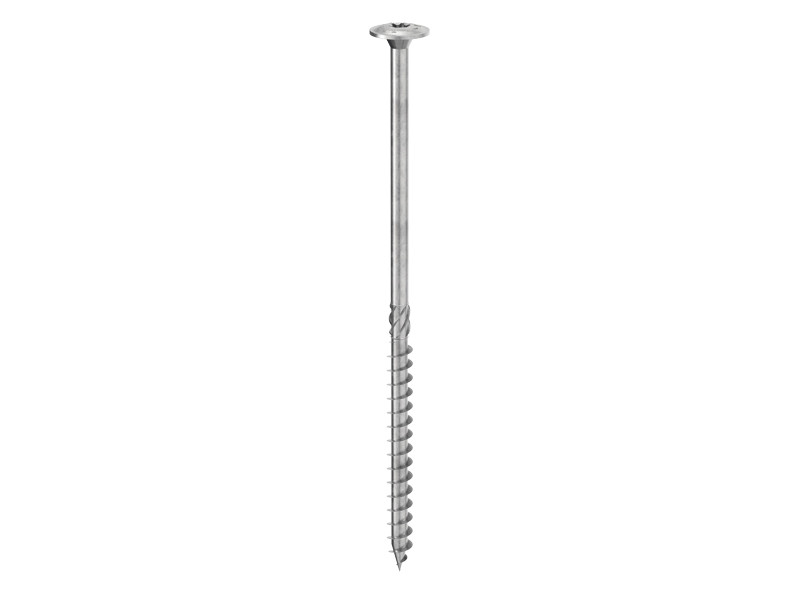

TBS

VITE A TESTA LARGA

TBS si distingue dalle comuni viti per legno grazie alla testa larga, che svolge la funzione di una rondella e garantisce un’elevata resistenza a trazione.

La vite TBS è omologata per applicazioni strutturali sollecitate in qualsiasi direzione rispetto alla fibra (α = 0° - 90°).

Contatta l'agente
ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645
CBL 1
Missing Title
Missing Title
ZINCATO
SC2
CC2
T2

Descrizione

TBS, la vite per legno strutturale con rondella integrata per un’eccezionale resistenza a trazione.

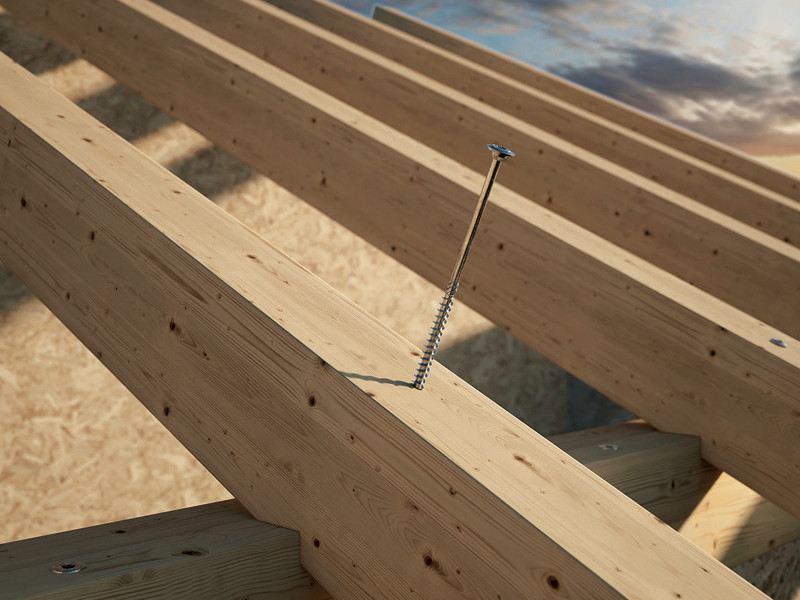

La vite a testa larga TBS è ideale per il fissaggio dei travetti alla trave di banchina per un’elevata resistenza a sollevamento del vento.

La testa larga garantisce un’elevata resistenza a trazione che permette di evitare l’utilizzo di ulteriori sistemi di ancoraggio laterali. Il filetto asimmetrico “ad ombrello” delle viti da legno TBS garantisce una più alta capacità di penetrazione nel legno.

Grazie alla sua geometria, TBS è l’ideale in presenza di vento o variazioni dimensionali del legno. È caratterizzata da resistenze superiori, grazie all’eccellente resistenza a rottura e snervamento dell’acciaio (fy,k = 1000 N/mm2).

La resistenza torsionale ftor,k molto elevata garantisce un avvitamento più sicuro. L’angolo di piega è di 20° superiore alla norma, certificato secondo ETA 11/0030.

In acciaio al carbonio con zincatura galvanica, è perfetta per impiego con legno massiccio e lamellare, pannelli a base di legno, legni ad elevata densità, X-Lam e LVL.

Classi di servizio 1 e 2. Performance sismica testata secondo EN 14592. Prove cicliche SEISMIC-REV secondo EN 12512. Valori testati, certificati e calcolati anche per X-LAM e legni ad alta densità come il microlamellare LVL.

Documentazione

  • Scheda Tecnica
  • Guida Distanze Minime
  • ICC-ES Evaluation report USA
  • ICC-ES Listing report CANADA
  • Certificato ETA
  • File CAD
  • File BIM.ifc
  • File BIM.rfa

TBS

CODICE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pz.
DOP
TBS660 3 THORNS TIP 6 60 40 0.24 2 3/8'' 1 9/16'' TX30 100
TBS670 3 THORNS TIP 6 70 40 0.24 2 3/4'' 1 9/16'' TX30 100
TBS680 3 THORNS TIP 6 80 50 0.24 3 1/8'' 1 15/16'' TX30 100
TBS690 3 THORNS TIP 6 90 50 0.24 3 1/2'' 1 15/16'' TX30 100
TBS6100 3 THORNS TIP 6 100 60 0.24 4'' 2 3/8'' TX30 100
TBS6120 3 THORNS TIP 6 120 75 0.24 4 3/4'' 2 15/16'' TX30 100
TBS6140 3 THORNS TIP 6 140 75 0.24 5 1/2'' 2 15/16'' TX30 100
TBS6160 3 THORNS TIP 6 160 75 0.24 6 1/4'' 2 15/16'' TX30 100
TBS6180 3 THORNS TIP 6 180 75 0.24 7 1/8'' 2 15/16'' TX30 100
TBS6200 3 THORNS TIP 6 200 75 0.24 8'' 2 15/16'' TX30 100
TBS6220 3 THORNS TIP 6 220 100 0.24 8 5/8'' 4'' TX30 100
TBS6240 3 THORNS TIP 6 240 100 0.24 9 1/2'' 4'' TX30 100
TBS6260 3 THORNS TIP 6 260 100 0.24 10 1/4'' 4'' TX30 100
TBS6280 3 THORNS TIP 6 280 100 0.24 11'' 4'' TX30 100
TBS6300 3 THORNS TIP 6 300 100 0.24 11 3/4'' 4'' TX30 100
TBS6320 3 THORNS TIP 6 320 100 0.24 12 5/8'' 4'' TX30 100
TBS6360 3 THORNS TIP 6 360 100 0.24 14 1/4'' 4'' TX30 100
TBS6400 - 6 400 100 0.24 15 3/4'' 4'' TX30 100
TBS840 - 8 40 32 0.32 1 9/16'' 1 1/4'' TX40 100
TBS860 3 THORNS TIP 8 60 32 0.32 2 3/8'' 1 1/4'' TX40 100
TBS880 3 THORNS TIP 8 80 52 0.32 3 1/8'' 2 1/16'' TX40 50
TBS8100 3 THORNS TIP 8 100 52 0.32 4'' 2 1/16'' TX40 50
TBS8120 3 THORNS TIP 8 120 80 0.32 4 3/4'' 3 1/8'' TX40 50
TBS8140 3 THORNS TIP 8 140 80 0.32 5 1/2'' 3 1/8'' TX40 50
TBS8160 3 THORNS TIP 8 160 100 0.32 6 1/4'' 4'' TX40 50
TBS8180 - 8 180 100 0.32 7 1/8'' 4'' TX40 50
TBS8200 - 8 200 100 0.32 8'' 4'' TX40 50
TBS8220 - 8 220 100 0.32 8 5/8'' 4'' TX40 50
TBS8240 3 THORNS TIP 8 240 100 0.32 9 1/2'' 4'' TX40 50
TBS8260 3 THORNS TIP 8 260 100 0.32 10 1/4'' 4'' TX40 50
TBS8280 - 8 280 100 0.32 11'' 4'' TX40 50
TBS8300 - 8 300 100 0.32 11 3/4'' 4'' TX40 50
TBS8320 - 8 320 100 0.32 12 5/8'' 4'' TX40 50
TBS8340 3 THORNS TIP 8 340 100 0.32 13 3/8'' 4'' TX40 50
TBS8360 - 8 360 100 0.32 14 1/4'' 4'' TX40 50
TBS8380 3 THORNS TIP 8 380 100 0.32 15'' 4'' TX40 50
TBS8400 3 THORNS TIP 8 400 100 0.32 15 3/4'' 4'' TX40 50
TBS8440 3 THORNS TIP 8 440 100 0.32 17 1/4'' 4'' TX40 50
TBS8480 3 THORNS TIP 8 480 100 0.32 19'' 4'' TX40 50
TBS8520 3 THORNS TIP 8 520 100 0.32 20 1/2'' 4'' TX40 50
TBS8560 3 THORNS TIP 8 560 100 0.32 22'' 4'' TX40 50
TBS8580 3 THORNS TIP 8 580 100 0.32 22 13/16'' 4'' TX40 50
TBS8600 - 8 600 100 0.32 23 5/8'' 4'' TX40 50
TBS10100 3 THORNS TIP 10 100 52 0.4 4'' 2 1/16'' TX50 50
TBS10120 3 THORNS TIP 10 120 60 0.4 4 3/4'' 2 3/8'' TX50 50
TBS10140 3 THORNS TIP 10 140 60 0.4 5 1/2'' 2 3/8'' TX50 50
TBS10160 3 THORNS TIP 10 160 80 0.4 6 1/4'' 3 1/8'' TX50 50
TBS10180 3 THORNS TIP 10 180 80 0.4 7 1/8'' 3 1/8'' TX50 50
TBS10200 3 THORNS TIP 10 200 100 0.4 8'' 4'' TX50 50
TBS10220 - 10 220 100 0.4 8 5/8'' 4'' TX50 50
TBS10240 3 THORNS TIP 10 240 100 0.4 9 1/2'' 4'' TX50 50
TBS10260 3 THORNS TIP 10 260 100 0.4 10 1/4'' 4'' TX50 50
TBS10280 3 THORNS TIP 10 280 100 0.4 11'' 4'' TX50 50
TBS10300 - 10 300 100 0.4 11 3/4'' 4'' TX50 50
TBS10320 3 THORNS TIP 10 320 120 0.4 12 5/8'' 4 3/4'' TX50 50
TBS10340 3 THORNS TIP 10 340 120 0.4 13 3/8'' 4 3/4'' TX50 50
TBS10360 3 THORNS TIP 10 360 120 0.4 14 1/4'' 4 3/4'' TX50 50
TBS10380 - 10 380 120 0.4 15'' 4 3/4'' TX50 50
TBS10400 3 THORNS TIP 10 400 120 0.4 15 3/4'' 4 3/4'' TX50 50
TBS10440 3 THORNS TIP 10 440 120 0.4 17 1/4'' 4 3/4'' TX50 50
TBS10480 3 THORNS TIP 10 480 120 0.4 19'' 4 3/4'' TX50 50
TBS10520 3 THORNS TIP 10 520 120 0.4 20 1/2'' 4 3/4'' TX50 50
TBS10560 - 10 560 120 0.4 22'' 4 3/4'' TX50 50
TBS10600 - 10 600 120 0.4 23 5/8'' 4 3/4'' TX50 50
TBS12200 3 THORNS TIP 12 200 120 0.48 8'' 4 3/4'' TX50 25
TBS12240 3 THORNS TIP 12 240 120 0.48 9 1/2'' 4 3/4'' TX50 25
TBS12280 3 THORNS TIP 12 280 120 0.48 11'' 4 3/4'' TX50 25
TBS12320 3 THORNS TIP 12 320 120 0.48 12 5/8'' 4 3/4'' TX50 25
TBS12360 3 THORNS TIP 12 360 120 0.48 14 1/4'' 4 3/4'' TX50 25
TBS12400 3 THORNS TIP 12 400 140 0.48 15 3/4'' 5 1/2'' TX50 25
TBS12440 3 THORNS TIP 12 440 140 0.48 17 1/4'' 5 1/2'' TX50 25
TBS12480 3 THORNS TIP 12 480 140 0.48 19'' 5 1/2'' TX50 25
TBS12520 3 THORNS TIP 12 520 140 0.48 20 1/2'' 5 1/2'' TX50 25
TBS12560 3 THORNS TIP 12 560 140 0.48 22'' 5 1/2'' TX50 25
TBS12600 3 THORNS TIP 12 600 140 0.48 23 5/8'' 5 1/2'' TX50 25
TBS12800 3 THORNS TIP 12 800 160 0.48 31 1/2'' 6 1/4'' TX50 25
TBS121000 3 THORNS TIP 12 1000 160 0.48 39 3/8'' 6 1/4'' TX50 25
