ISOLAMENTO PER SOLAI IN EPDM AD ALTE PRESTAZIONI PIANO
L'isolante per solai in strutture leggere e ad alto carico

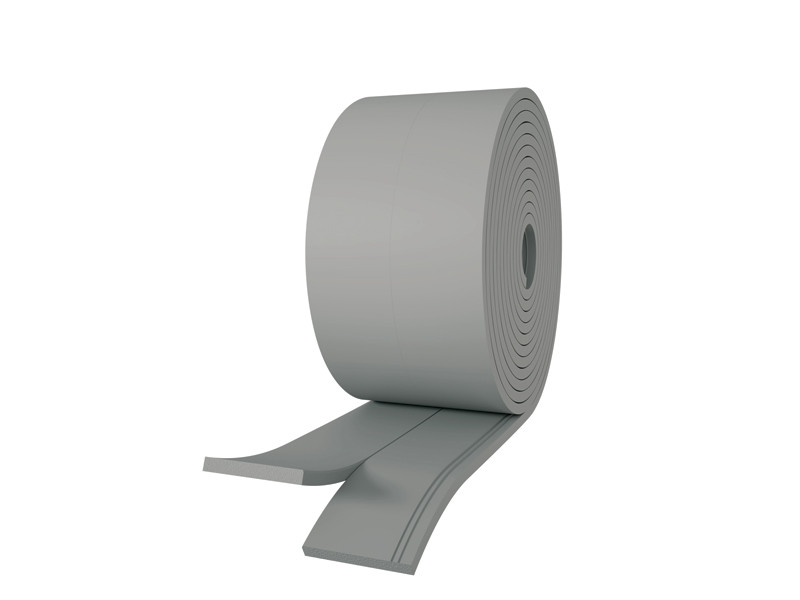

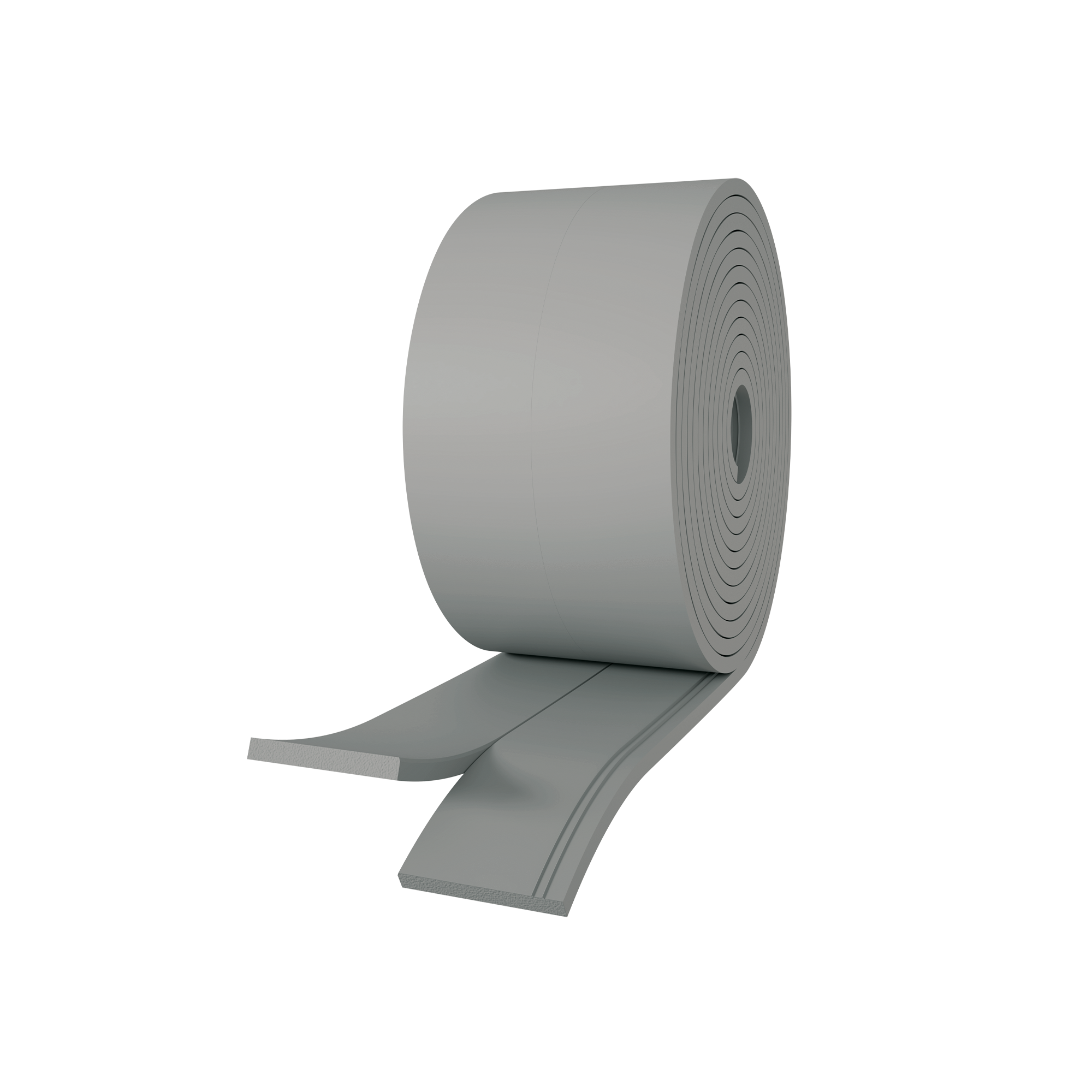

PIANO è il profilo resiliente in EPDM per l'isolamento per solai, pareti ed elementi strutturali in legno, acciaio e muratura. Disponibile in 5 versioni, copre un ampio range di carico: dai solai leggeri e dalle pavimentazioni flottanti fino agli edifici multipiano con carichi elevati. Alcune versioni sono pretagliate per ottenere più larghezze con lo stesso prodotto. Geometrie e colorazioni diverse identificano immediatamente la versione corretta in cantiere.
Miglioramento acustico testato > 4 dB (Δl,ij, EN ISO 10848).
Marcato CE secondo ETA-23/0193.
Dati tecnici dell'isolante per solai PIANO: versioni, carichi e prestazioni

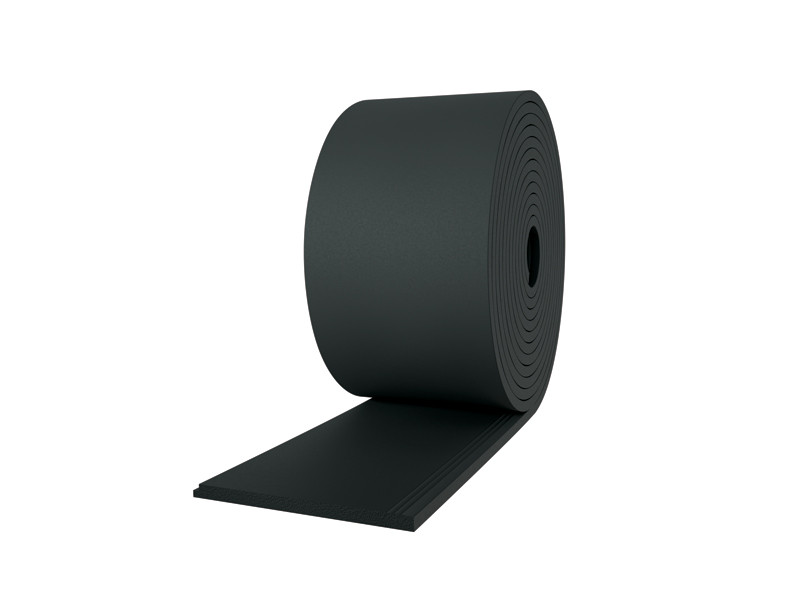

PIANO è il profilo per l’isolamento dei solai realizzato in EPDM estruso ed espanso, spessore 6 mm, privo di VOC, con elevata stabilità chimica e resistenza ai raggi UV. La mescola elastica compensa le dilatazioni del legno nel tempo. Attenua le vibrazioni sia in condizioni statiche che dinamiche, con riduzione teorica fino a 10 dB se impiegato come antivibrante. Si posa con graffe, PRIMER SPRAY, DOUBLE BAND o su listelli a secco.
Prestazioni per versione (Δl,ij > 4 dB, ISO 10848):

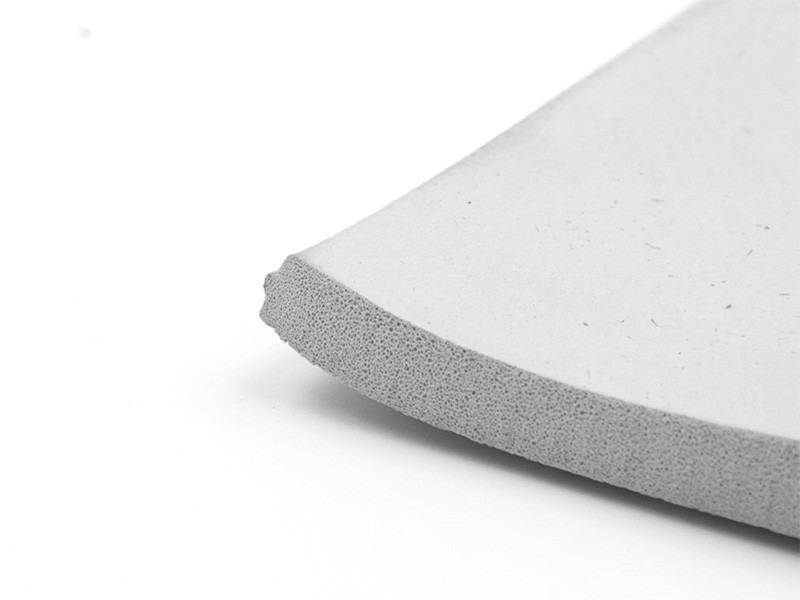

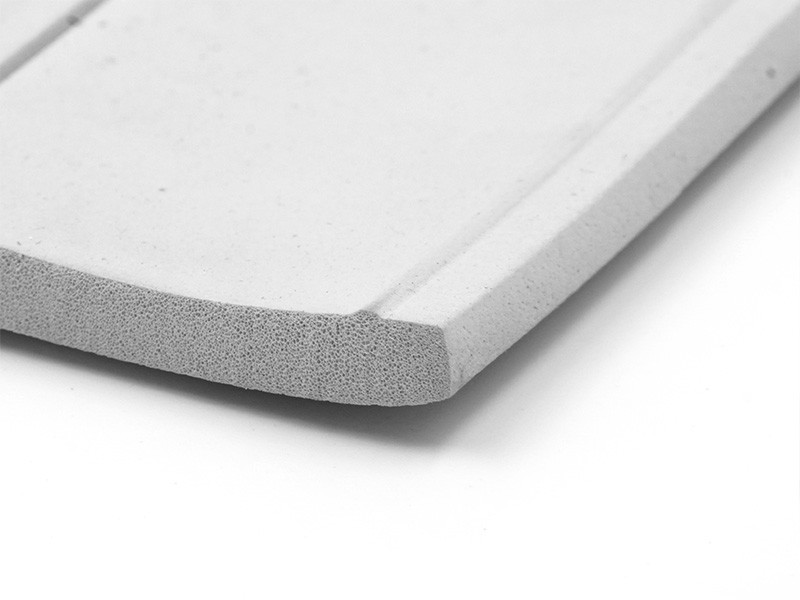

— PIANO A · bassi carichi · Ec 0,23 MPa · carico acustico 0,008–0,052 N/mm² · carico max 0,15 N/mm²

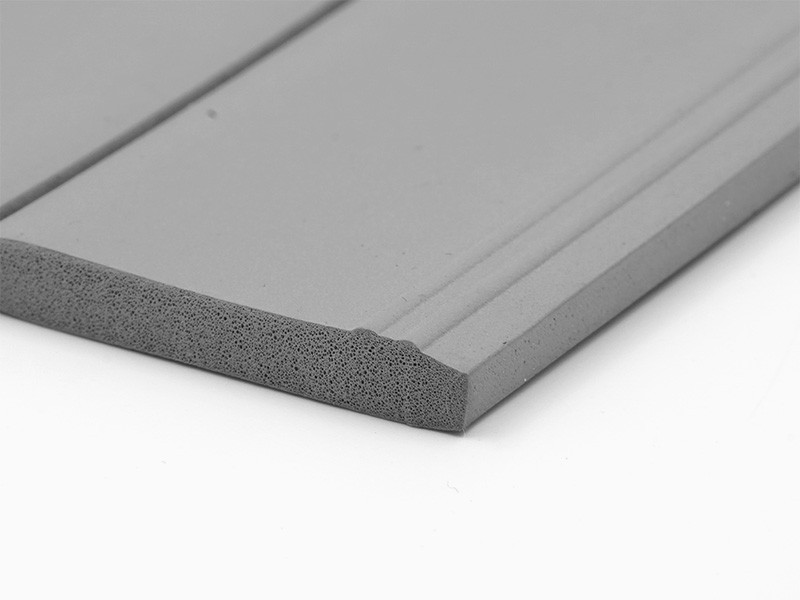

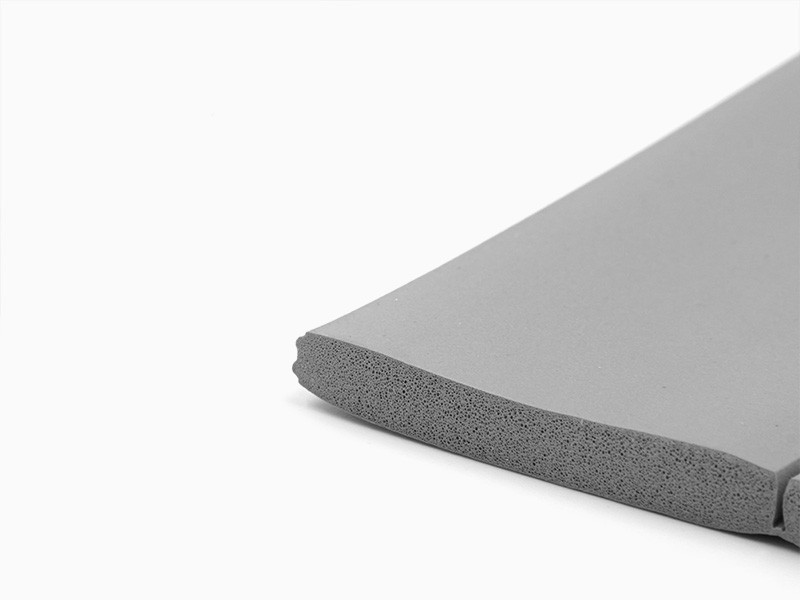

— PIANO B · bassi carichi · Ec 1,08 MPa · carico acustico 0,04–0,27 N/mm² · carico max 0,85 N/mm²

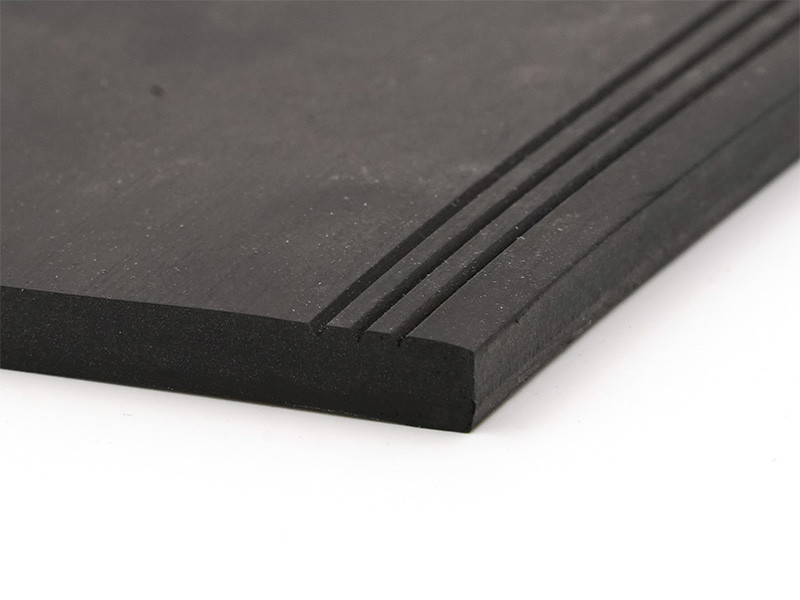

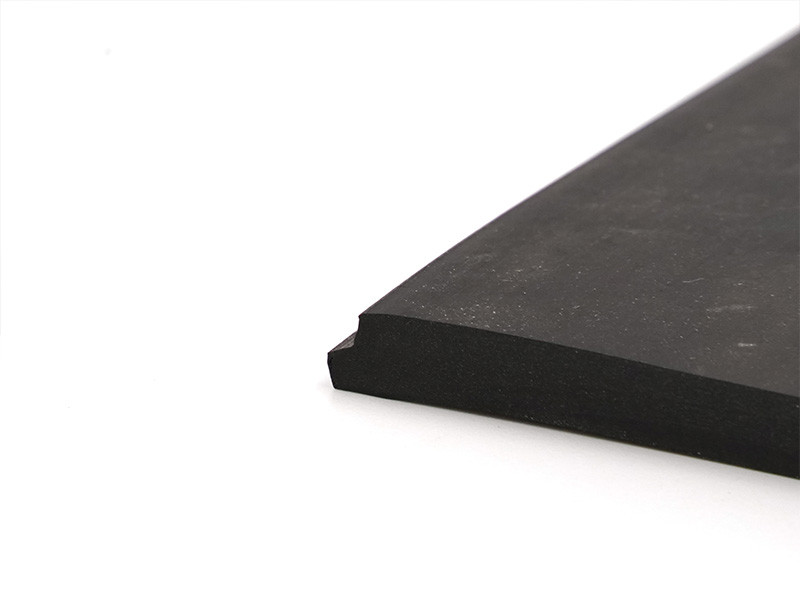

— PIANO C · carichi medi · Ec 7,92 MPa · carico acustico 0,26–1,4 N/mm² · carico max 12,07 N/mm²

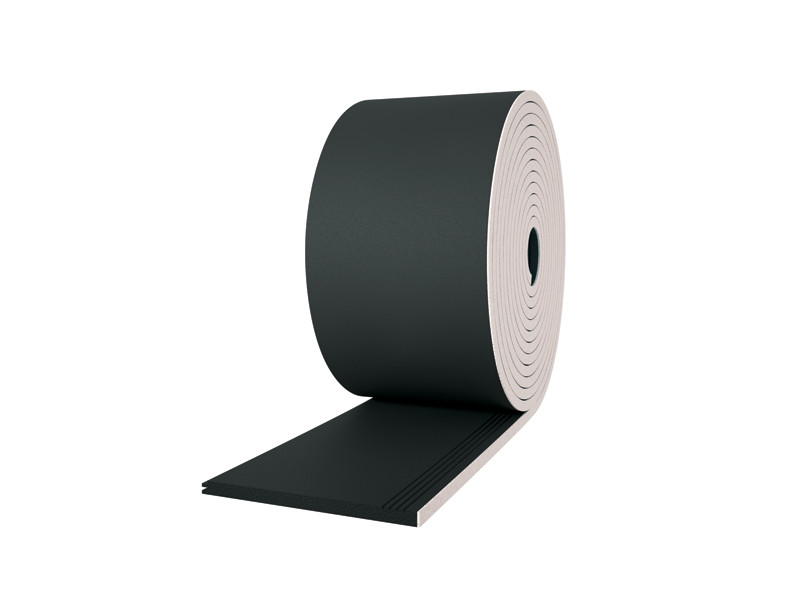

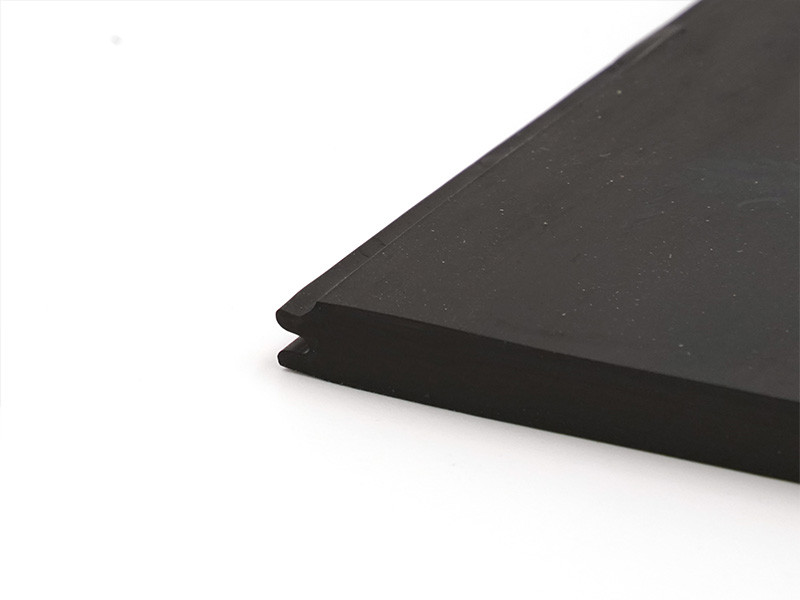

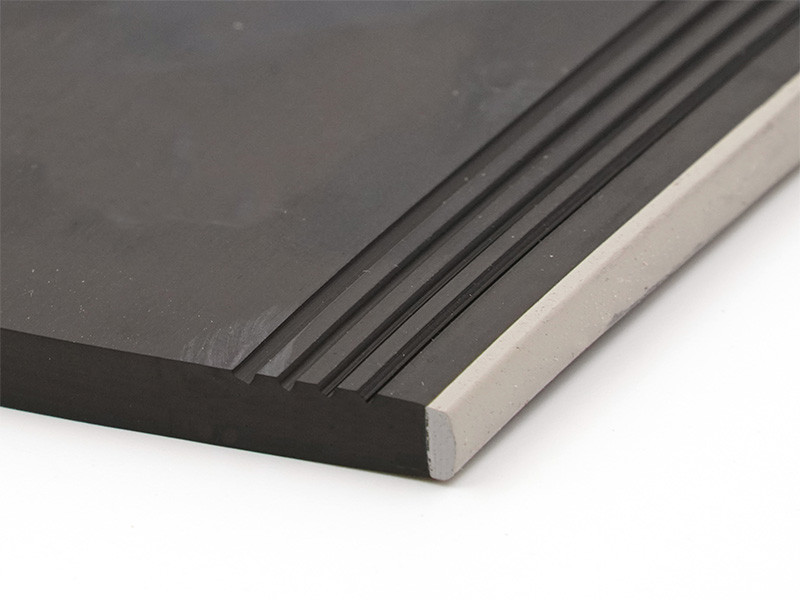

— PIANO D · carichi elevati · Ec 22,1 MPa · carico acustico 1,2–2,28 N/mm² · carico max 16,9 N/mm²

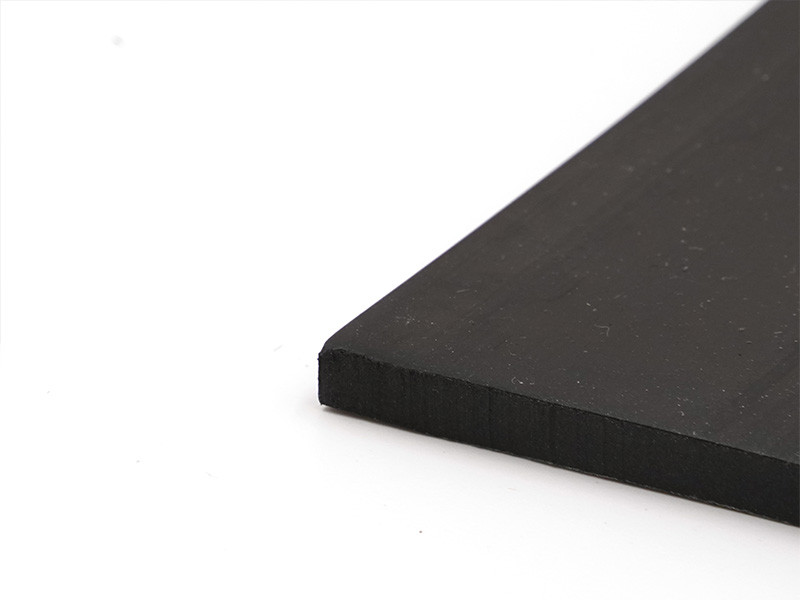

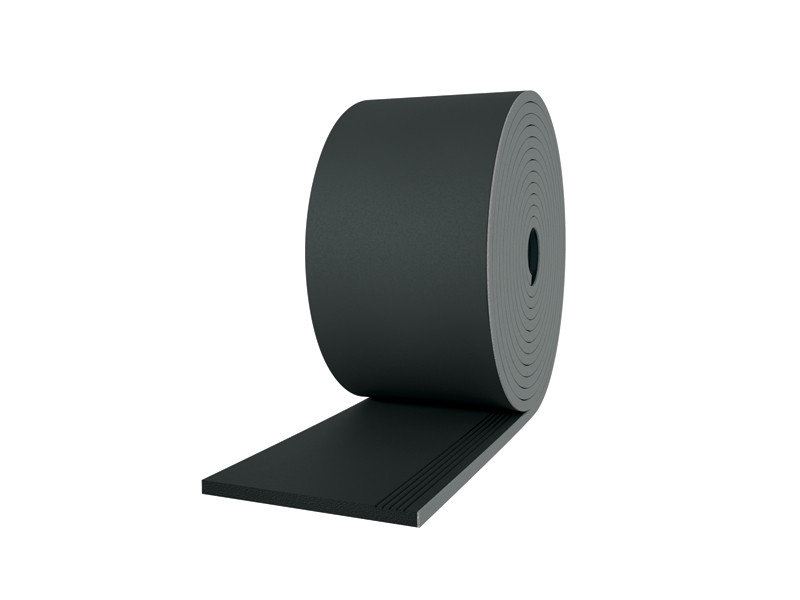

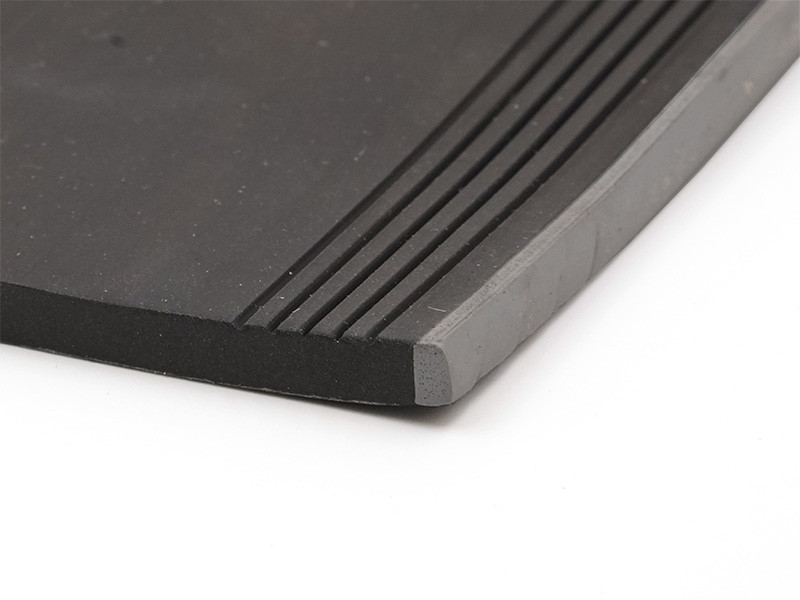

— PIANO E · carichi elevati e multipiano · Ec 24,76 MPa · carico acustico 1,8–3,2 N/mm² · carico max 17,07 N/mm²
Reazione al fuoco classe E (EN 13501-1). Isolamento acustico dei solai testato su giunti legno-legno in presenza di viti e chiodi.
Dopo un severo iter normativo è stato testato e certificato secondo ETA-23/0193.

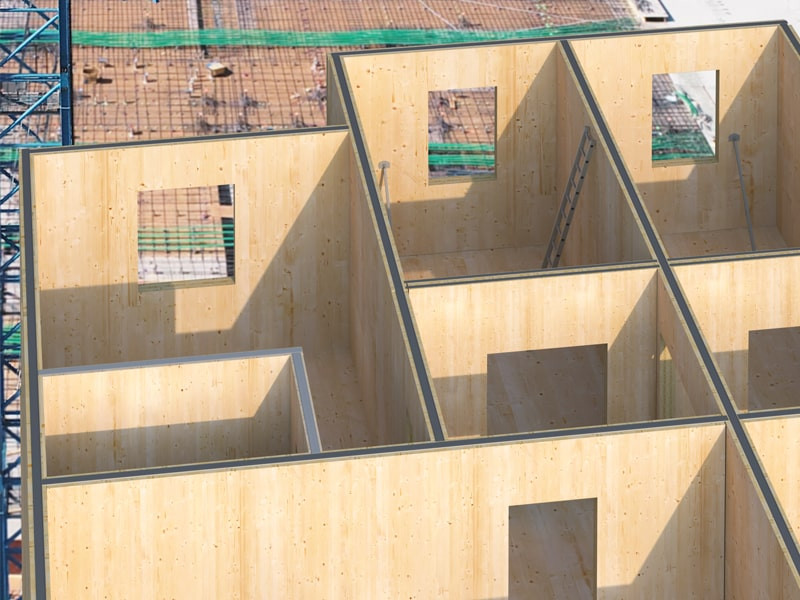

Isolamento per solai leggeri in timber frame: quale versione PIANO scegliere?

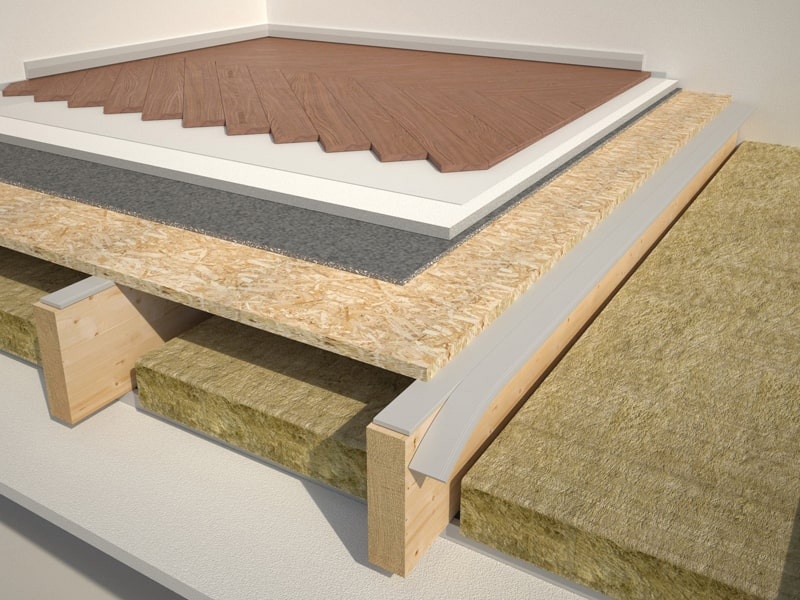

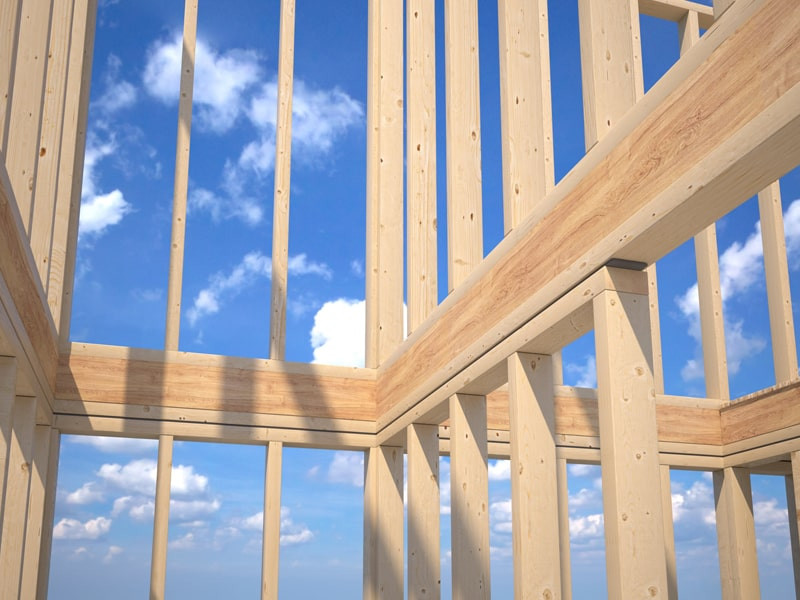

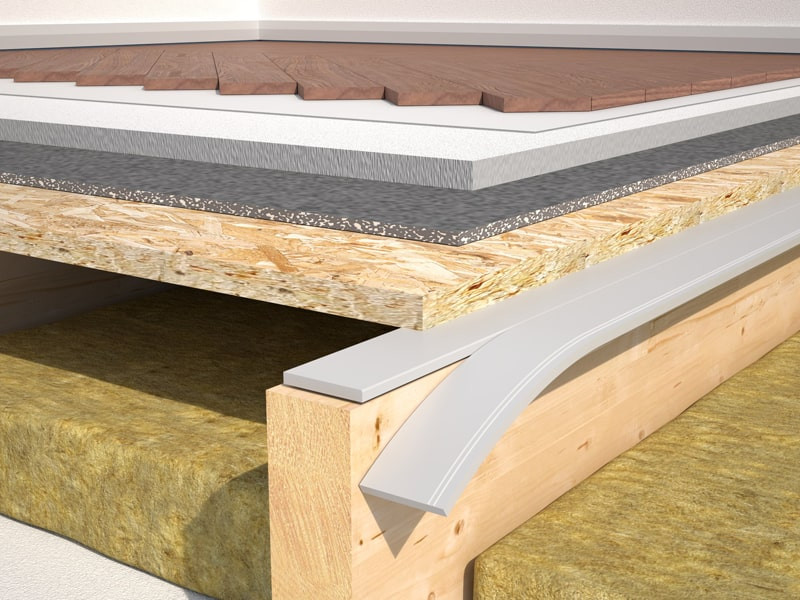

Per solai leggeri e timber frame, PIANO A e PIANO B coprono queste applicazioni, incluse le pavimentazioni flottanti. La versione va scelta calcolando il carico permanente più il 50% del carico accidentale caratteristico secondo EN ISO 12354.

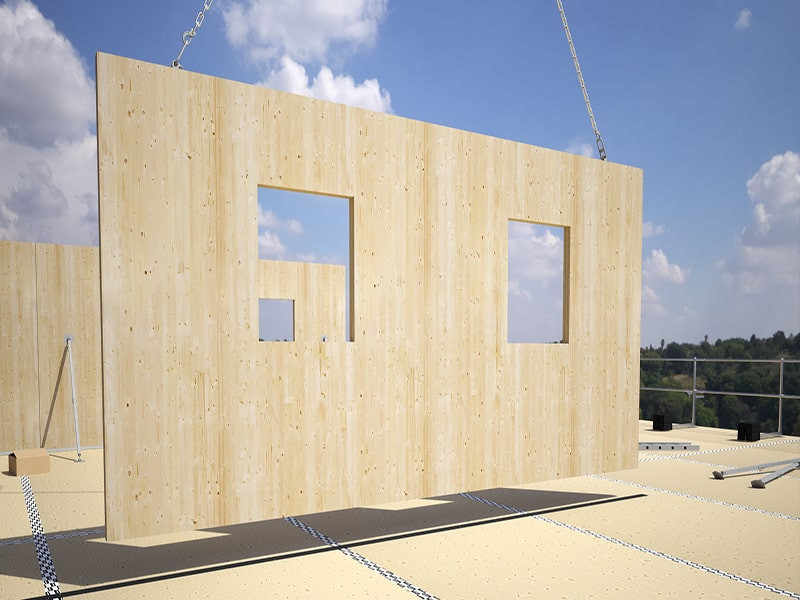

Isolante per solai in X-LAM e LVL con carichi variabili: come orientarsi?

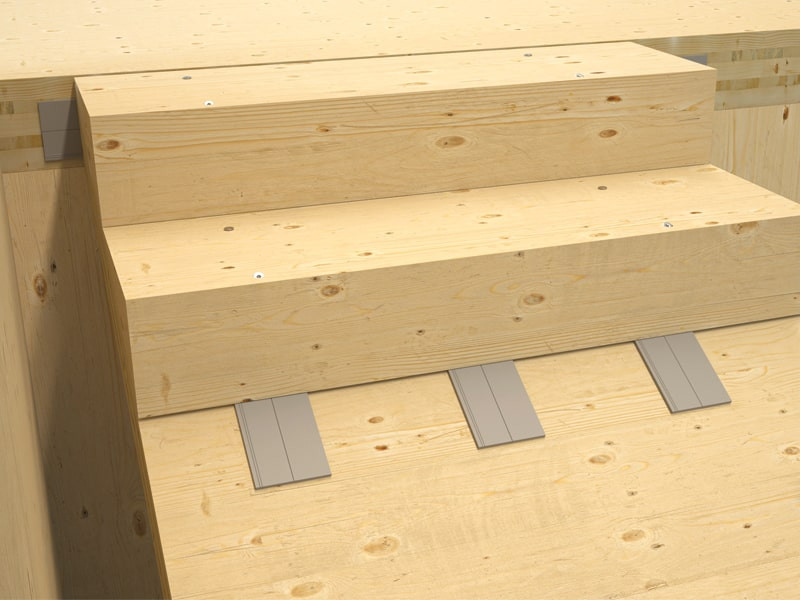

Su solai in X-LAM e LVL i carichi variano in funzione del numero di piani e della luce. PIANO C copre carichi acustici fino a 1,4 N/mm²; PIANO D e PIANO E sono indicati per strutture massive multipiano con carichi fino a 3,2 N/mm². Le versioni pretagliate riducono gli scarti in cantiere.
Isolamento acustico dei solai in edifici multipiano: PIANO o XYLOFON?
PIANO è la soluzione a rapporto costo-prestazione ottimizzato per l'isolamento acustico dei solai con miglioramento > 4 dB.
XYLOFON è indicato quando il progetto richiede prestazioni più elevate, fino a 10,6 dB, o applicazione su pareti e giunti strutturali. La scelta dipende dal carico, dalla struttura e dall'obiettivo acustico.
Documentazione
-
Scheda Tecnica
-
Manuale Tecnico
-
Certificato ETA
-
Timber connections with Xylofon
PIANO
| CODICE | B
[mm]
|
L
[m]
|
s
[mm]
|
pz. |
DOP/DOC
|
|---|---|---|---|---|---|
| PIANOA4040 | 80 | 10 | 6 | 1 | |
| PIANOA5050 | 100 | 10 | 6 | 1 | |
| PIANOA6060 | 120 | 10 | 6 | 1 | |
| PIANOA140 | 140 | 10 | 6 | 1 | |
| PIANOB4040 | 80 | 10 | 6 | 1 | |
| PIANOB5050 | 100 | 10 | 6 | 1 | |
| PIANOB6060 | 120 | 10 | 6 | 1 | |
| PIANOB140 | 140 | 10 | 6 | 1 | |
| PIANOC080 | 80 | 10 | 6 | 1 | |
| PIANOC100 | 100 | 10 | 6 | 1 | |
| PIANOC120 | 120 | 10 | 6 | 1 | |
| PIANOC140 | 140 | 10 | 6 | 1 | |
| PIANOD080 | 80 | 10 | 6 | 1 | |
| PIANOD100 | 100 | 10 | 6 | 1 | |
| PIANOD120 | 120 | 10 | 6 | 1 | |
| PIANOD140 | 140 | 10 | 6 | 1 | |
| PIANOE080 | 80 | 10 | 6 | 1 | |
| PIANOE100 | 100 | 10 | 6 | 1 | |
| PIANOE120 | 120 | 10 | 6 | 1 | |
| PIANOE140 | 140 | 10 | 6 | 1 |
Voci di Capitolato
PIANO
Fornitura e posa in opera di profilo resiliente per l'isolamento acustico, Tipo PIANO.
Geometria
-
B (mm) = 80 ÷ 140
-
L (m) = 10
-
s (mm) = 6
Proprietà
-
Miglioramento acustico Δl,ij [dB]: > 4
-
Compressione a 3mm di deformazione (N/mm^2): 0,15 ÷ 17,07
-
Reazione al fuoco: classe E
-
Assorbimento d'acqua dopo 48h: < 4,25%
Normativa e certificazioni
Marcata CE secondo ETA_23/0193
Descrizione
Profilo resiliente per l’isolamento acustico che abbatte le vibrazioni, sia all’interno di solai leggeri che in edifici complessi e con carichi elevati. Grazie alla mescola espansa ed estrusa di EPDM, garantisce valori elevati di miglioramento acustico. La sua elasticità permette di compensare le dilatazioni del legno e della struttura, mentre la sezione compatta lo rende stabile allo schiacciamento. Agisce da elemento antivibrante grazie alla sua capacità di assorbire e dissipare l’energia del sistema, sia in condizioni statiche che dinamiche. Non contiene VOC ed è stabile ai raggi UV.
Posa in opera

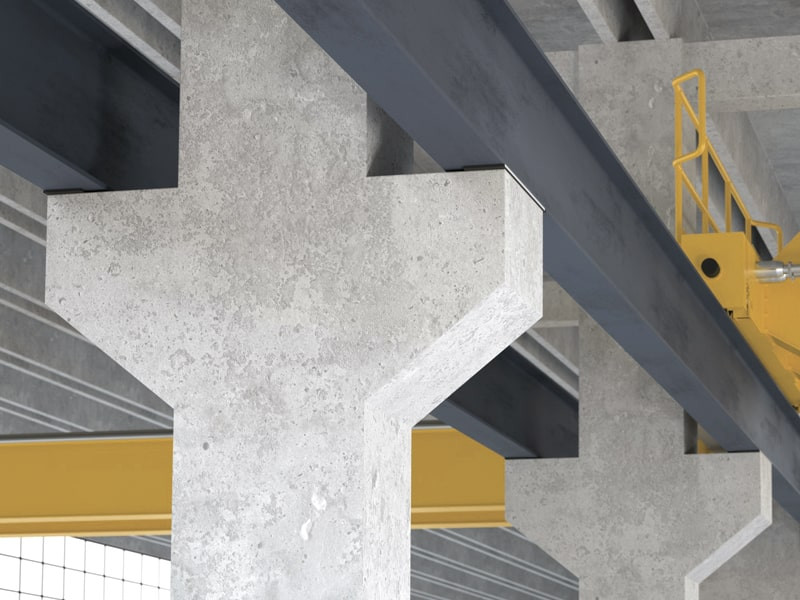

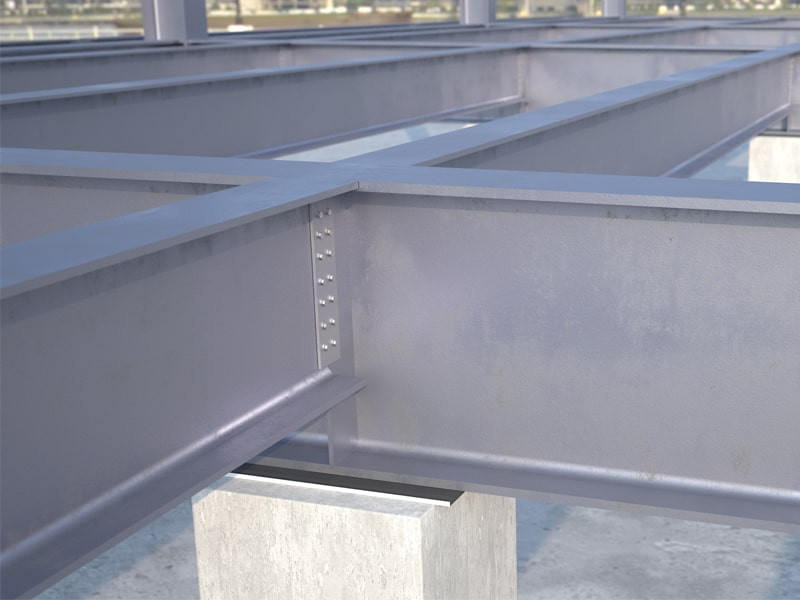

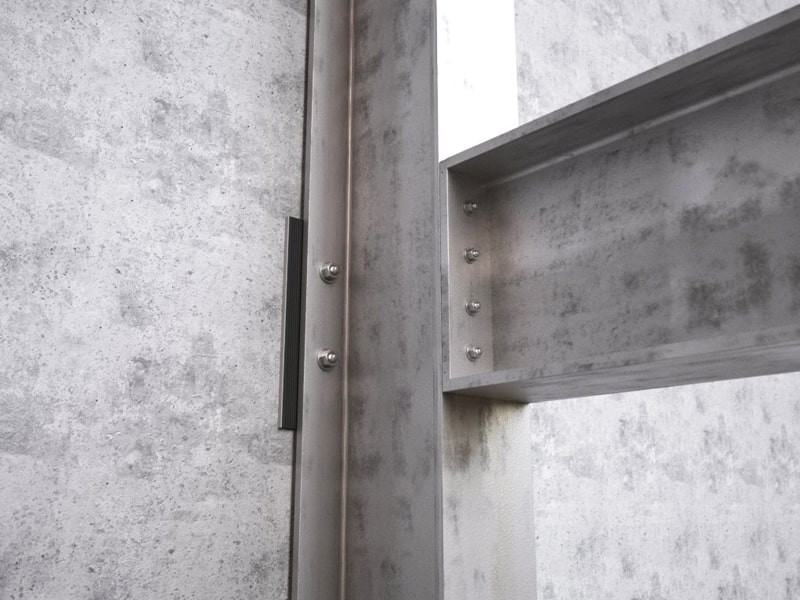

Si applica su solai leggeri, Timber frame, strutture a telaio e massive come CLT, LVL: può essere anche applicato su acciaio e calcestruzzo mediante un prodotto tipo PRIMER SPRAY o nastro biadesivo tipo DOUBLE BAND. Per minimizzare la propagazione delle vibrazioni attraverso la struttura è consigliabile applicare il profilo resiliente sia sopra che sotto il solaio.
Può essere anche applicato in pacchetti di solaio a secco posandolo all'intradosso e/o estradosso dei listelli. Eventuali approfondimenti sulla posa possono essere trovati nelle istruzioni specifiche messe a disposizione dal fornitore.
