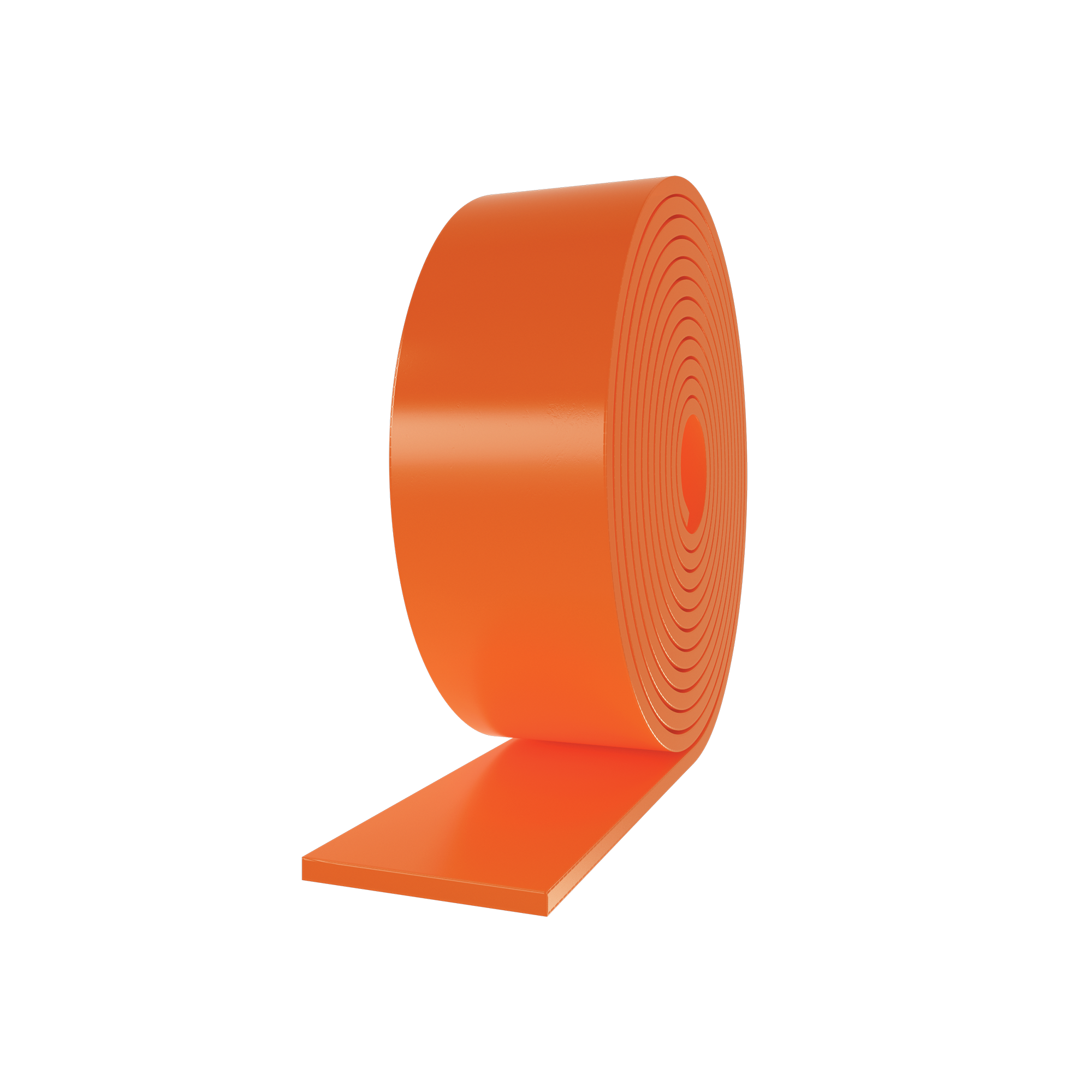

PROFILO RESILIENTE AD ALTE PRESTAZIONI PER L’ISOLAMENTO ACUSTICO
XYLOFON
L’isolamento acustico delle pareti di una struttura in legno, acciaio o muratura, è un comfort imprescindibile.
XYLOFON è il profilo resiliente che garantisce il massimo isolamento acustico grazie alla sua capacità di risolvere il problema del rumore per via strutturale.
È un prodotto certificato secondo ETA e standard EPD per l’impatto ambientale.
APPLICAZIONI
- Testato e certificato per separare i materiali edili (fenomeni di desolidarizzazione e interruzione meccanica)

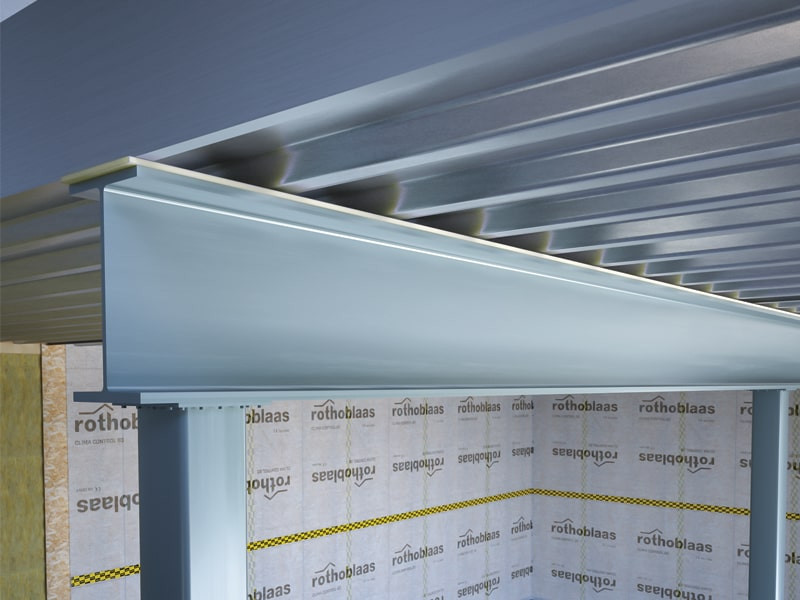

- Adatto per X-LAM, LVL, acciaio e calcestruzzo

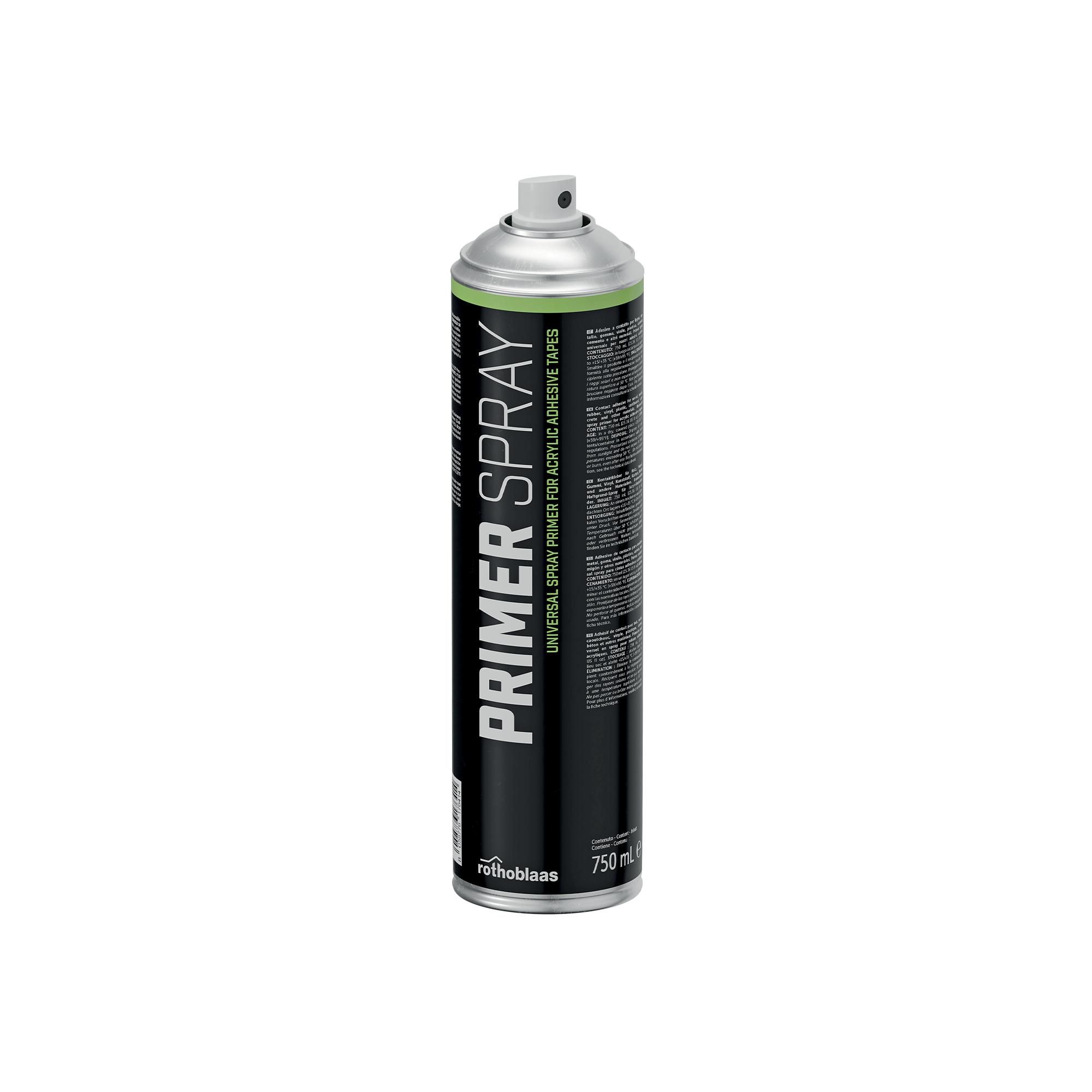

- Applicabile con graffe, PRIMER SPRAY, DOUBLE BAND

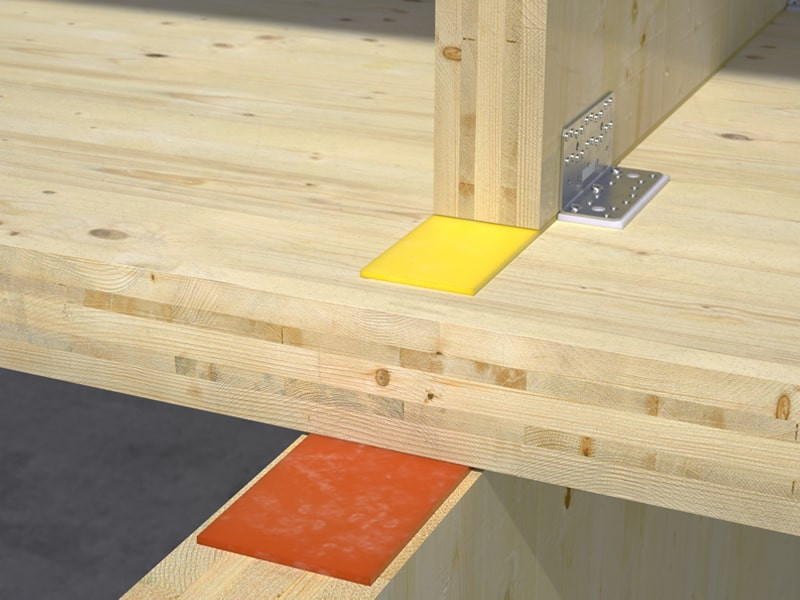

- Per l’isolamento acustico di pareti e solai connessi con angolari
Grazie alla struttura monolitica del poliuretano, la gamma XYLOFON offre valori di miglioramento acustico testato che vanno da 6 dB a oltre 15 dB.
Video
CARATTERISTICHE

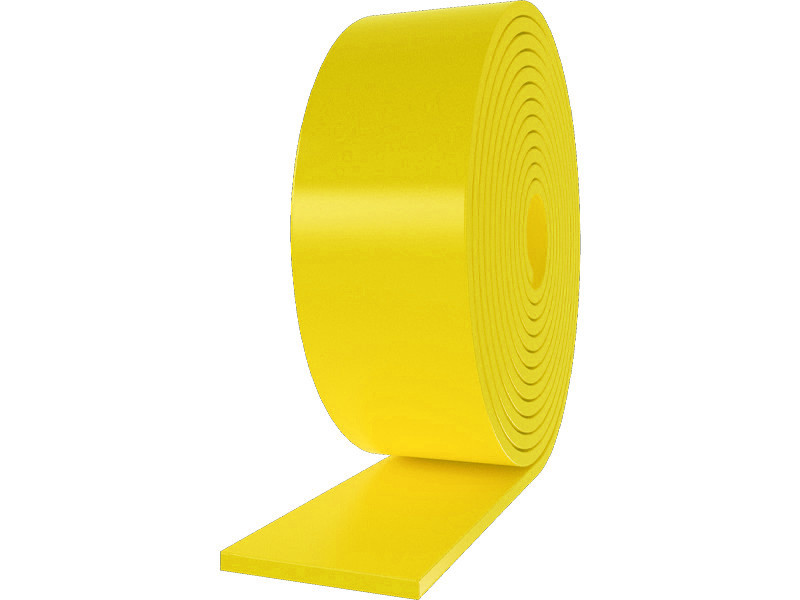

• Realizzato in mescola poliuretanica, XYLOFON è un profilo monolitico che mantiene impermeabilità, stabilità e proprietà elastiche a lungo termine
• Disponibile in 6 varianti con 6 durezze diverse in grado di sopportare un ampio range di carico senza influire sulle scelte progettuali e consentendo deformazioni controllate che non influenzano la stabilità statica
• Testato nel FLANKSOUND PROJECT dal Centro di ricerca industriale dell‘Università di Bologna secondo la norma EN ISO 10848
• Testato anche dall’Istituto ETH di Zurigo per la resistenza al fuoco, che raggiunge performance pari a una soluzione EI 60 senza necessità di impiegare ulteriori sigillanti ignifughi
• Facile da posare: si installa con i più comuni attrezzi da cantiere
• Dopo un severo iter normativo è stato testato e certificato secondo ETA-23/0061
Le componenti e il ciclo di vita di XYLOFON sono consultabili all’interno della EPD (Enviromental Product Declaration).
Prodotto privo di sostanze nocive.
COME SCEGLIERE LO XYLOFON GIUSTO? CON MYPROJECT
Per un corretto isolamento acustico della parete con XYLOFON, è necessario scegliere il profilo acustico con le caratteristiche più adatte. Grazie al modulo Acustica del software di progettazione MyProject, calcolare l’isolamento acustico adeguato per strutture di vario tipo (X-LAM, a telaio) è semplice. Il software offre la possibilità di:
• Progettare l’isolamento acustico in diverse frequenze di progetto
• Calcolare l’indice di riduzione della vibrazione secondo lo standard EN ISO 12354
• Calcolare il profilo resiliente XYLOFON e raffigurarlo su pianta stampabile per la corretta installazione
• Calcolare la soluzione d’isolamento acustico sia per strutture a telaio che per strutture in X-LAM
• Importare il file .dxf con riconoscimento automatico di pareti e dimensioni
• Stampare la relazione tecnica completa di computo e grafici prestazionali
Caratteristiche
Materiale | Mescola poliuretanica monolitica da 35 a 90 shore |
---|---|
Spessore | 6,0 mm |
Dimensioni | Strisce da 80 a 140 mm |
Carico lineare applicabile | da 2,0 a 630 kN/m |
Performance acustica | ★ ★ ★ ★ ★ |
Stabilità nel tempo | ★ ★ ★ ★ ★ |
Documentazione
Scheda Tecnica | |
---|---|
Soluzioni per l’acustica - manuale tecnico | |
Certificato ETA | |
Voce di capitolato | |
Timber connections with Xylofon | |
Environmental Product Declaration (EPD) | |
Test report fuoco |
XYLOFON
CODICE | B
[mm]
|
L
[m]
|
s
[mm]
|
pz. |
---|---|---|---|---|
XYL20050 | 50 | 3.66 | 6 | 1 |
XYL20080 | 80 | 3.66 | 6 | 1 |
XYL20090 | 90 | 3.66 | 6 | 1 |
XYL20100 | 100 | 3.66 | 6 | 1 |
XYL20120 | 120 | 3.66 | 6 | 1 |
XYL20140 | 140 | 3.66 | 6 | 1 |
XYL20160 | 160 | 3.66 | 6 | 1 |
XYL35080 | 80 | 3.66 | 6 | 1 |
XYL35090 | 90 | 3.66 | 6 | 1 |
XYL35100 | 100 | 3.66 | 6 | 1 |
XYL35120 | 120 | 3.66 | 6 | 1 |
XYL35140 | 140 | 3.66 | 6 | 1 |
XYL35160 | 160 | 3.66 | 6 | 1 |
XYL50080 | 80 | 3.66 | 6 | 1 |
XYL50090 | 90 | 3.66 | 6 | 1 |
XYL50100 | 100 | 3.66 | 6 | 1 |
XYL50120 | 120 | 3.66 | 6 | 1 |
XYL50140 | 140 | 3.66 | 6 | 1 |
XYL50160 | 160 | 3.66 | 6 | 1 |
XYL70080 | 80 | 3.66 | 6 | 1 |
XYL70090 | 90 | 3.66 | 6 | 1 |
XYL70100 | 100 | 3.66 | 6 | 1 |
XYL70120 | 120 | 3.66 | 6 | 1 |
XYL70140 | 140 | 3.66 | 6 | 1 |
XYL70160 | 160 | 3.66 | 6 | 1 |
XYL80080 | 80 | 3.66 | 6 | 1 |
XYL80090 | 90 | 3.66 | 6 | 1 |
XYL80100 | 100 | 3.66 | 6 | 1 |
XYL80120 | 120 | 3.66 | 6 | 1 |
XYL80140 | 140 | 3.66 | 6 | 1 |
XYL80160 | 160 | 3.66 | 6 | 1 |
XYL90080 | 80 | 3.66 | 6 | 1 |
XYL90090 | 90 | 3.66 | 6 | 1 |
XYL90100 | 100 | 3.66 | 6 | 1 |
XYL90120 | 120 | 3.66 | 6 | 1 |
XYL90140 | 140 | 3.66 | 6 | 1 |
XYL90160 | 160 | 3.66 | 6 | 1 |
Voci di Capitolato

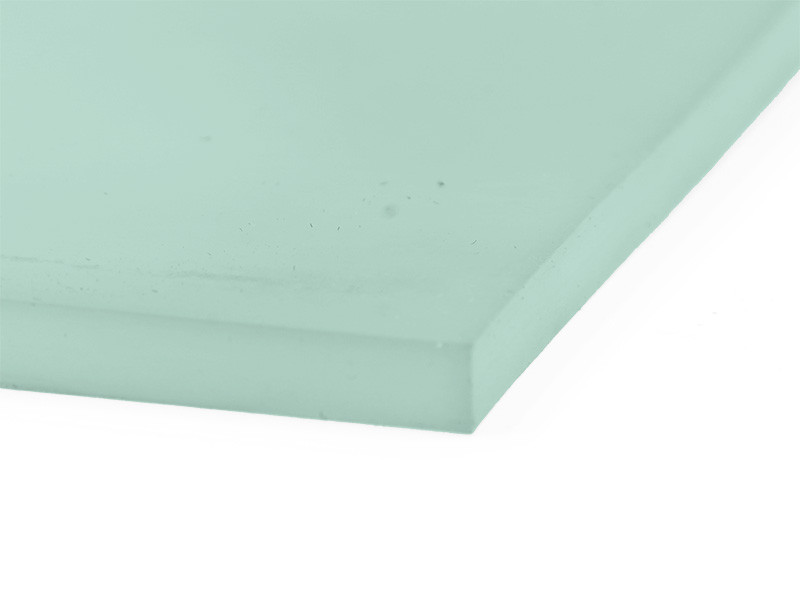

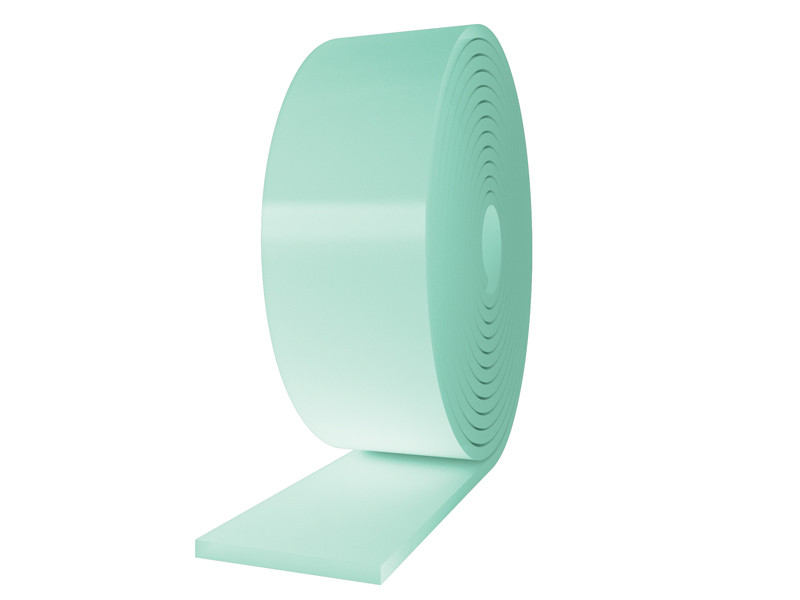

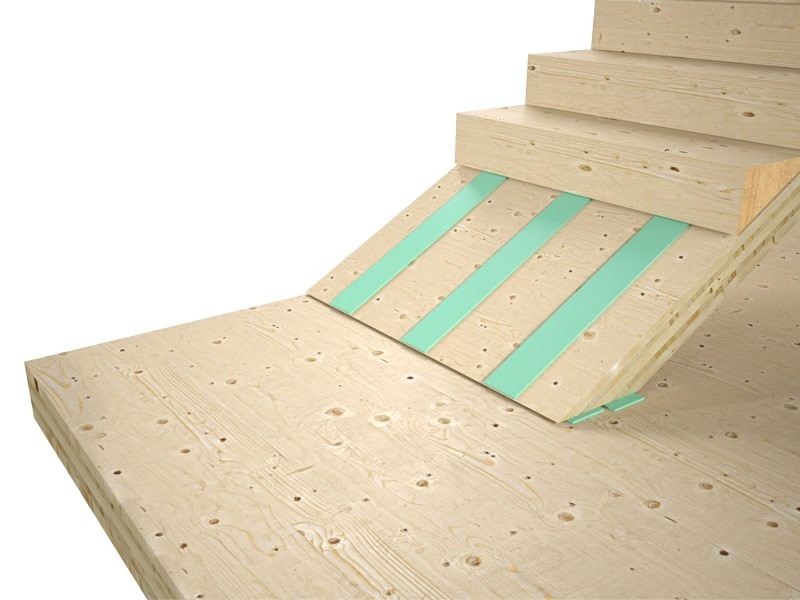

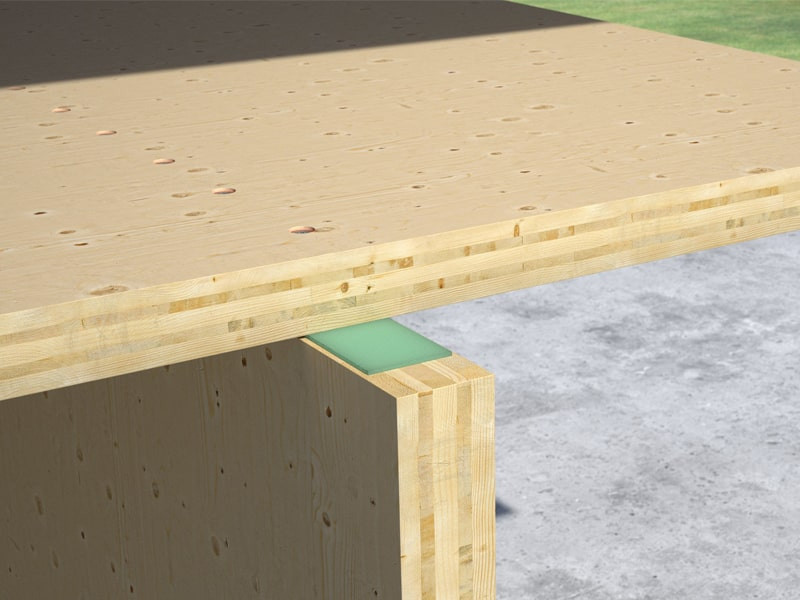

XYLOFON 20 - NEW
È l’innovazione di gamma per strutture leggere e bassi carichi con le prestazioni per il Mass Timber.
Carico acustico da 0,016 a 0,14 N/mm², adatto anche per l’isolamento di edifici a telaio, coperture e solai di dimensioni contenute.
Fornitura e posa in opera di profilo resiliente ad alte prestazioni per l'isolamento acustico, tipo XYLOFON 20
Composizione
Mescola poliuretanica
Prestazioni
Miglioramento acustico testato: Δl,ij(3): > 7 dB
Carico massimo applicabile (abbassamento 3 mm): 1,25 N/mm²
Carico acustico: da 0,016 a 0,14 N/mm²

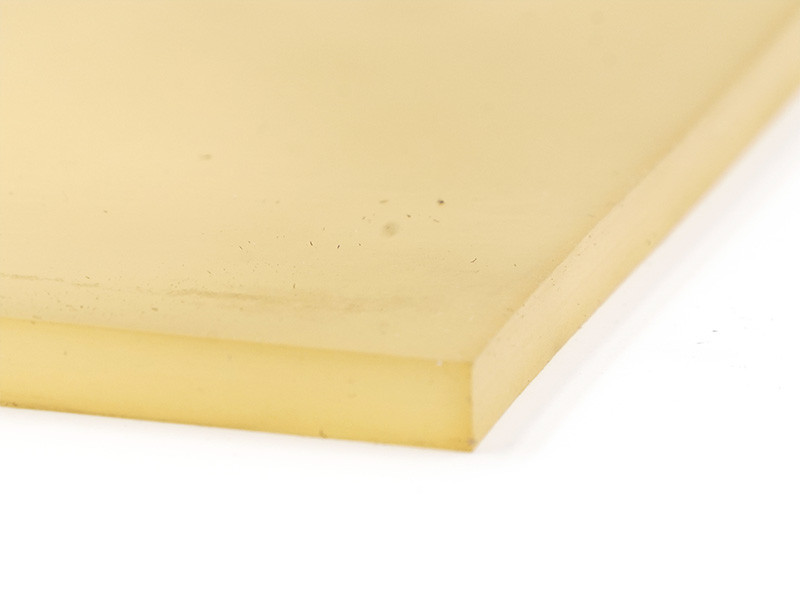

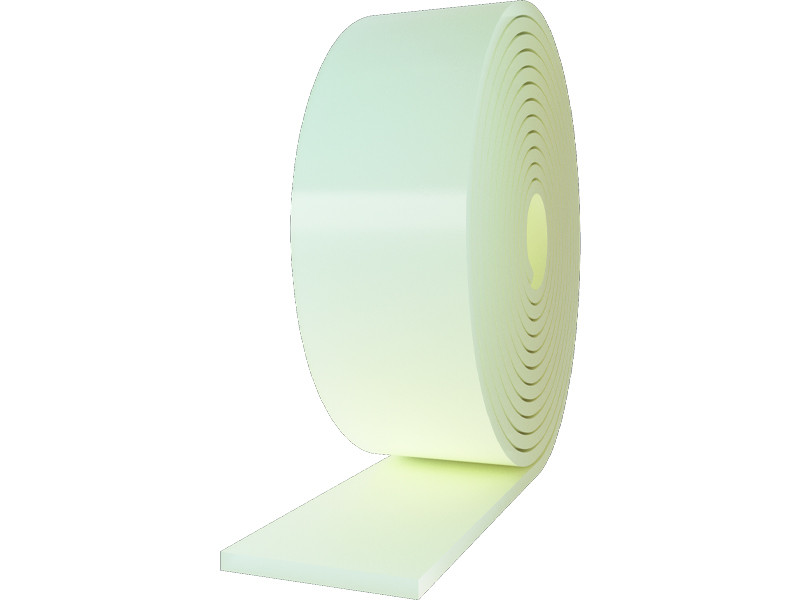

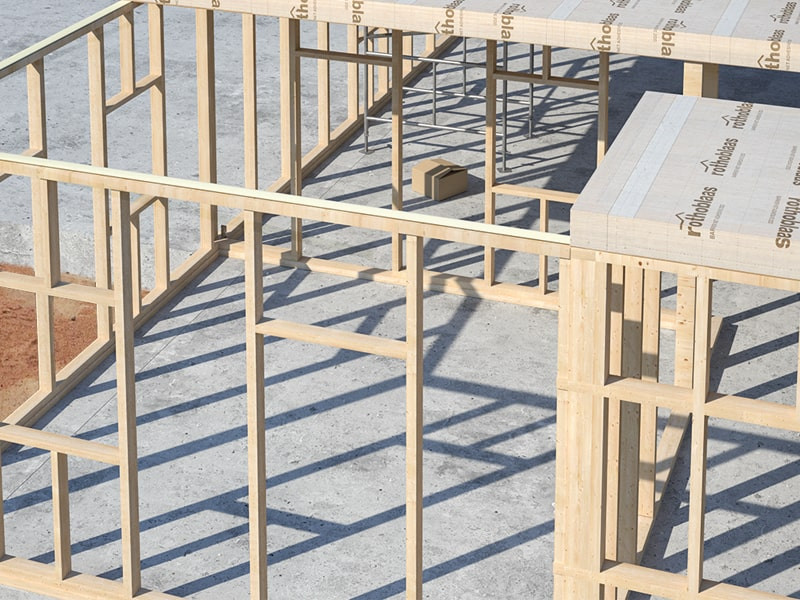

XYLOFON 35
Adatto per bassi carichi e ideale per l’applicazione in strutture con carico acustico da 0,038 a 0,32 N/mm².
Indicato per la posa tra elementi strutturali in quanto crea una separazione fisico meccanica tra i due elementi, evitando così la trasmissione delle vibrazioni provocate dal calpestio.
Per aumentare la capacità di assorbimento delle vibrazioni è consigliabile posare il profilo sia sotto che sopra al solaio in legno.
Stendere il profilo sulla sezione superiore della parete e fissarlo meccanicamente con graffe ogni 40/60 cm. Successivamente posare il pannello orizzontale del solaio e ripetere l'operazione.
Fornitura e posa in opera di profilo resiliente ad alte prestazioni per l'isolamento acustico, tipo XYLOFON 35
Composizione
Mescola poliuretanica a struttura monolitica stabile e altamente impermeabile all'acqua (assorbimento d’acqua dopo 48h < 1%).
Estremamente stabile e privo di deformazioni nel tempo. Non contiene VOC o sostanze nocive.
Prestazioni
Miglioramento acustico testato: Δl,ij (3): 7,4 dB
Carico massimo applicabile (abbassamento 3 mm): 3,61 N/mm²
Carico acustico: da 0,038 a 0,32 N/mm²

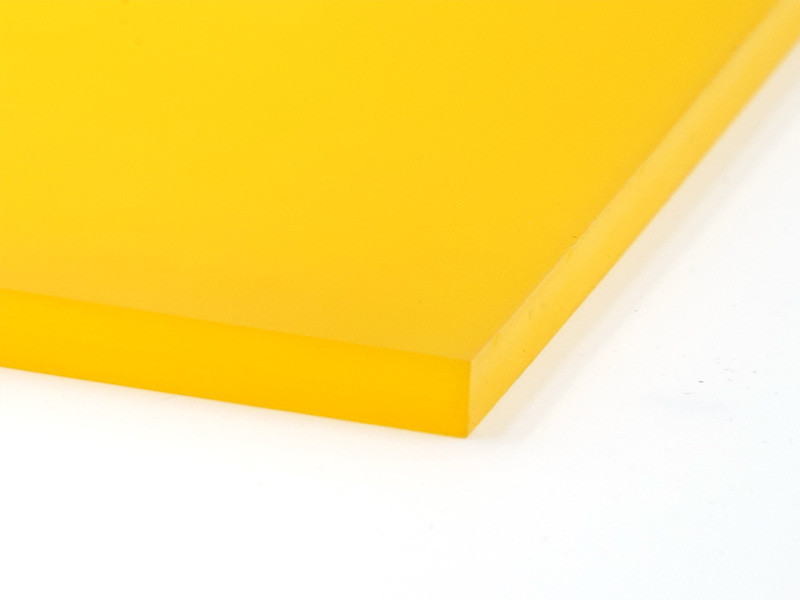

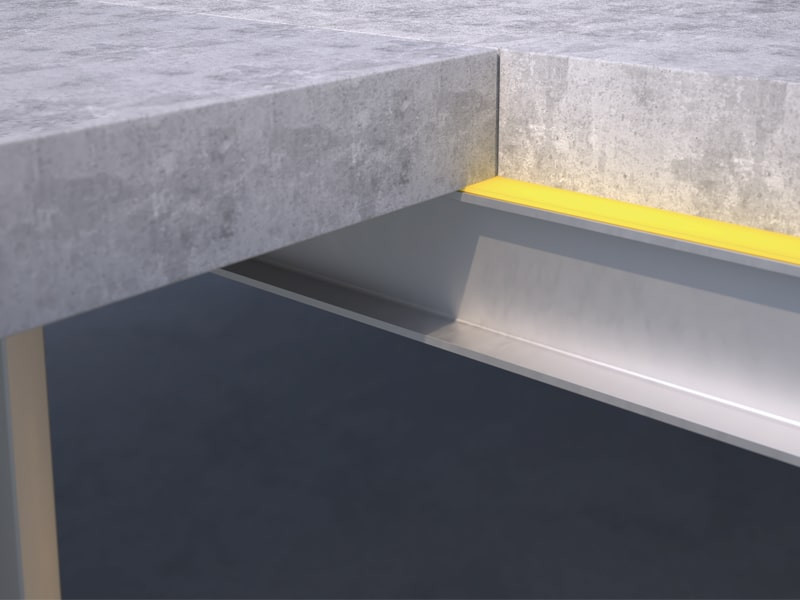

XYLOFON 50
Per carichi medi e alla base di piccoli multipiano in quanto supporta carichi acustici da 0,22 a 0,68 N/mm².
Come XYLOFON 35, è indicato per la posa tra legno e legno. Evita la trasmissione delle vibrazioni provocate dal calpestio, soprattutto se posato sia sotto che sopra al solaio in legno.
Stendere il profilo sulla sezione superiore della parete e fissarlo meccanicamente con graffe ogni 40/60 cm.
Successivamente posare il pannello orizzontale del solaio e ripetere l'operazione.
Fornitura e posa in opera di profilo resiliente ad alte prestazioni per l'isolamento acustico, tipo XYLOFON 50
Composizione
Mescola poliuretanica a struttura monolitica stabile e altamente impermeabile all'acqua. Prodotto privo di VOC o sostanze nocive. Estremamente stabile e privo di deformazioni nel tempo.
Prestazioni
Miglioramento acustico testato: Δl,ij (3): 10,6 dB
Carico massimo applicabile (abbassamento 3 mm): 8,59 N/mm²
Carico acustico: da 0,22 a 0,68 N/mm²

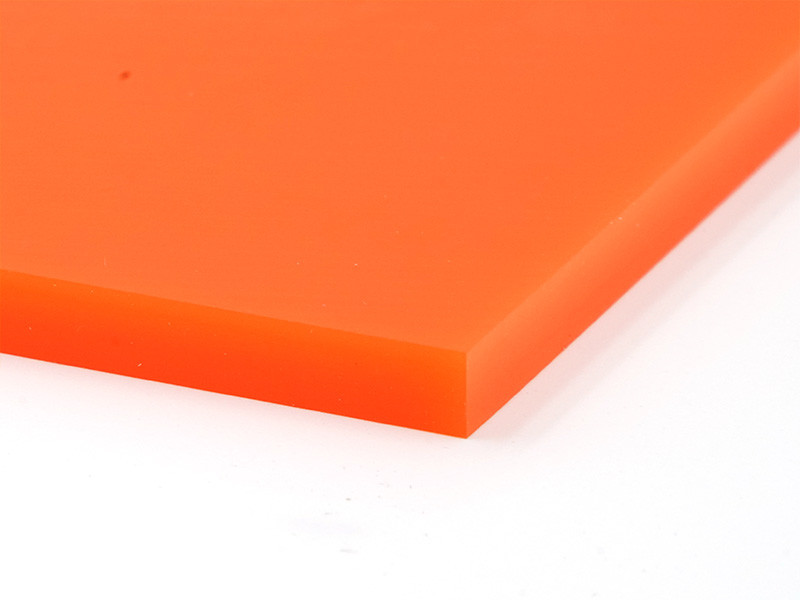

XYLOFON 70
Per carichi medio alti e alla base di multipiano in quanto supporta carichi acustici da 0,49 a 1,5 N/mm²
Ideale per l’assorbimento delle vibrazioni strutturali dei solai in legno.
Stendere il profilo sulla sezione superiore della parete e fissarlo meccanicamente con graffe ogni 40/60 cm.
Successivamente posare il pannello orizzontale del solaio e ripetere l'operazione.
Fornitura e posa in opera di profilo resiliente ad alte prestazioni per l'isolamento acustico, tipo XYLOFON 70
Composizione
Mescola poliuretanica a struttura monolitica stabile e altamente impermeabile all'acqua (assorbimento d’acqua dopo 48h <1%).
Estremamente stabile e privo di deformazioni nel tempo. Non contiene VOC o sostanze nocive.
Prestazioni
Miglioramento acustico testato: Δl,ij (3): 7,8 dB
Carico massimo applicabile (abbassamento 3 mm): 11,1 N/mm²
Carico acustico: da 0,49 a 1,5 N/mm²

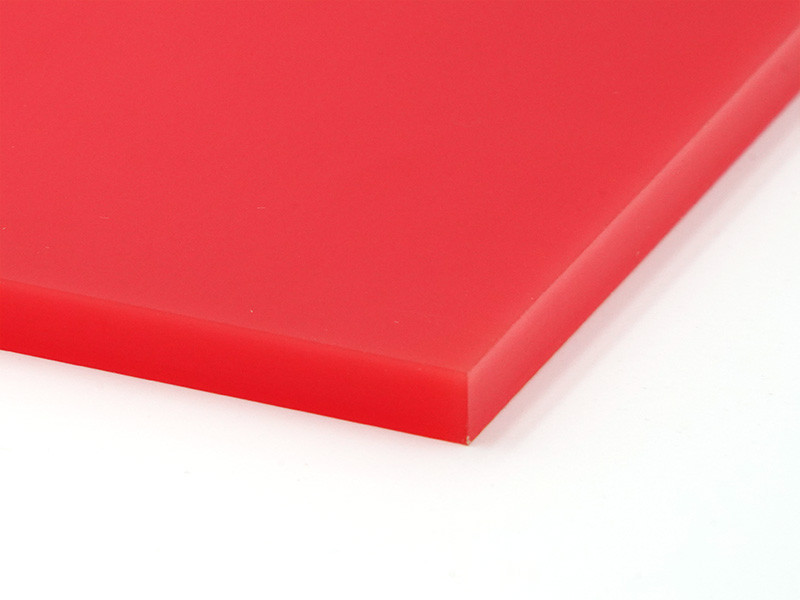

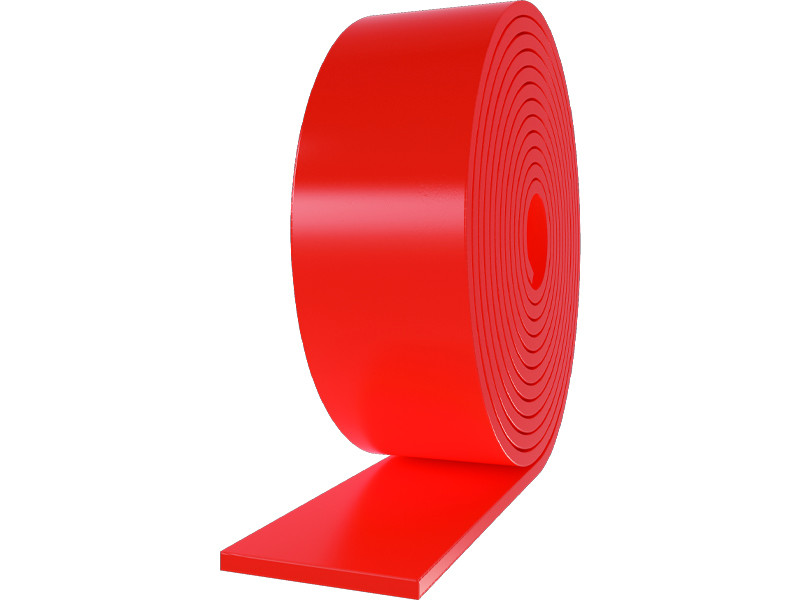

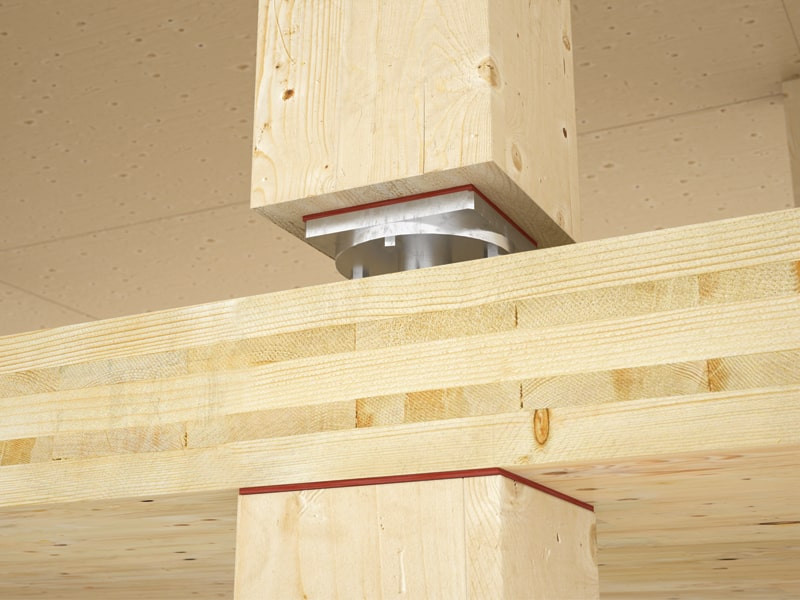

XYLOFON 80
Per carichi alti e alla base di multipiano. Il carico massimo applicabile è di 19,51 N/mm².
Per aumentare la capacità di assorbimento delle vibrazioni è consigliabile posare il profilo sia sotto che sopra al solaio in legno. Stendere il profilo sulla sezione superiore della parete e fissarlo meccanicamente con graffe ogni 40/60 cm.
Successivamente posare il pannello orizzontale del solaio e ripetere l'operazione.
Fornitura e posa in opera di profilo resiliente ad alte prestazioni per l'isolamento acustico, tipo XYLOFON 80
Composizione
Mescola poliuretanica a struttura monolitica stabile e altamente impermeabile all'acqua (assorbimento d’acqua dopo 48h <1%).
Estremamente stabile e privo di deformazioni nel tempo.
Prodotto senza VOC o sostanze nocive.
Prestazioni
Miglioramento acustico testato: Δl,ij (3): > 7 dB
Carico massimo applicabile (abbassamento 3 mm): 19,51 N/mm²
Carico acustico: da 1,3 a 2,4 N/mm²

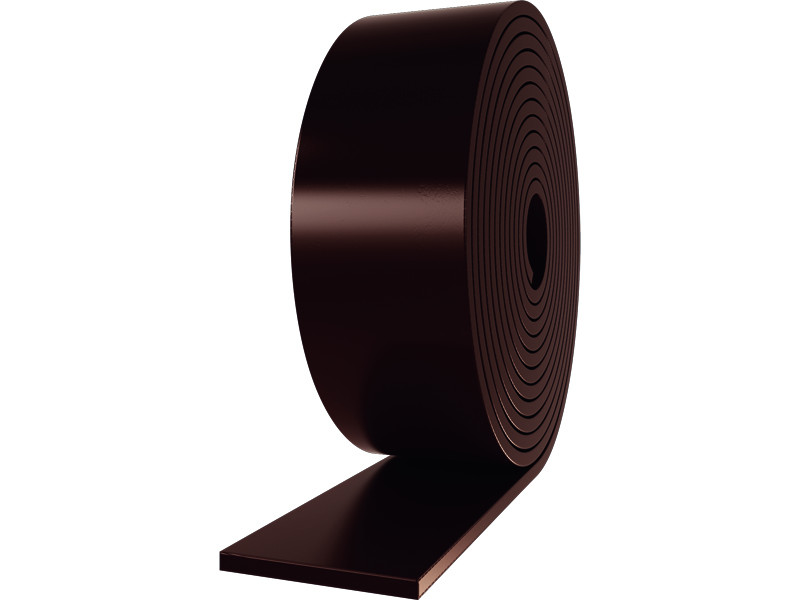

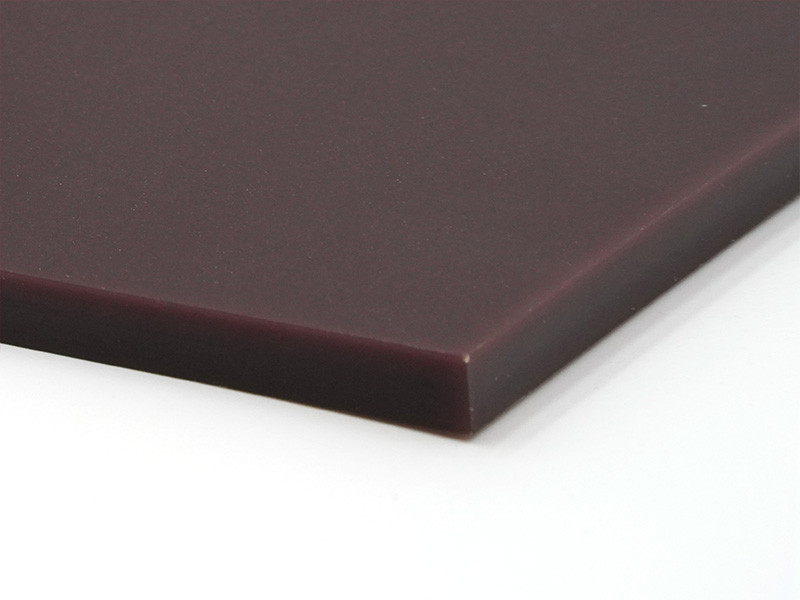

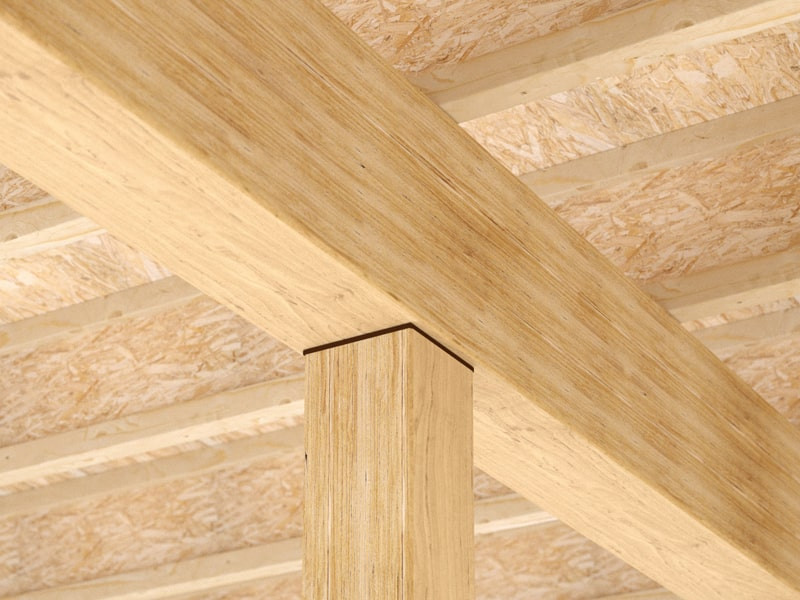

XYLOFON 90
Per carichi molto alti e alla base di multipiano o torri. Il carico massimo applicabile è di 29,87 N/mm².
Ideale per anche per l’assorbimento delle vibrazioni in strutture in LVL.
Per aumentare la capacità di assorbimento delle vibrazioni è consigliabile posare il profilo sia sotto che sopra al solaio in legno. Stendere il profilo sulla sezione superiore della parete e fissarlo meccanicamente con graffe ogni 40/60 cm. Successivamente posare il pannello orizzontale del solaio e ripetere l'operazione.
Fornitura e posa in opera di profilo resiliente ad alte prestazioni per l'isolamento acustico, tipo XYLOFON 90
Composizione
Mescola poliuretanica a struttura monolitica stabile e altamente impermeabile all'acqua (assorbimento d’acqua dopo 48h <1%).
Estremamente stabile e privo di deformazioni nel tempo. Prodotto senza VOC o sostanze nocive.
Prestazioni
Miglioramento acustico testato: Δl,ij (3): > 6 dB
Carico massimo applicabile (abbassamento 3 mm): 29,87 N/mm²
Carico acustico: da 2,2 a 4,5 N/mm²
