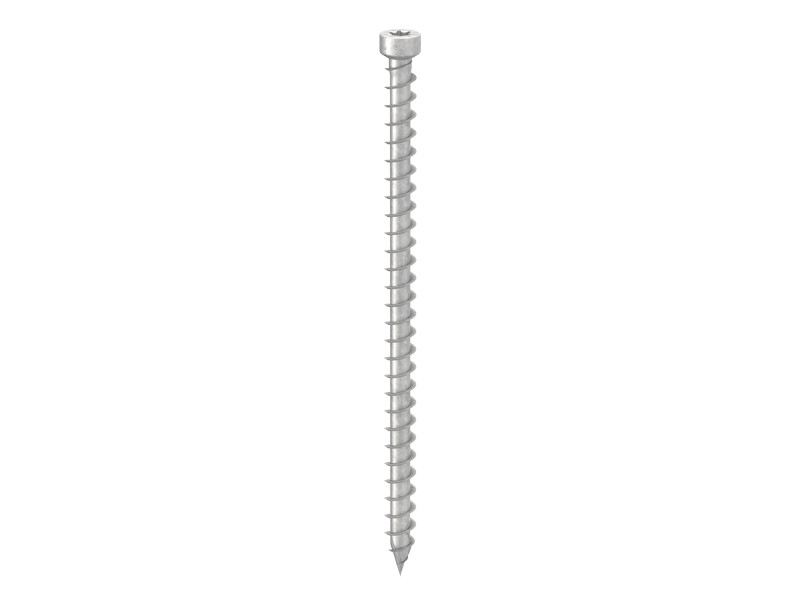

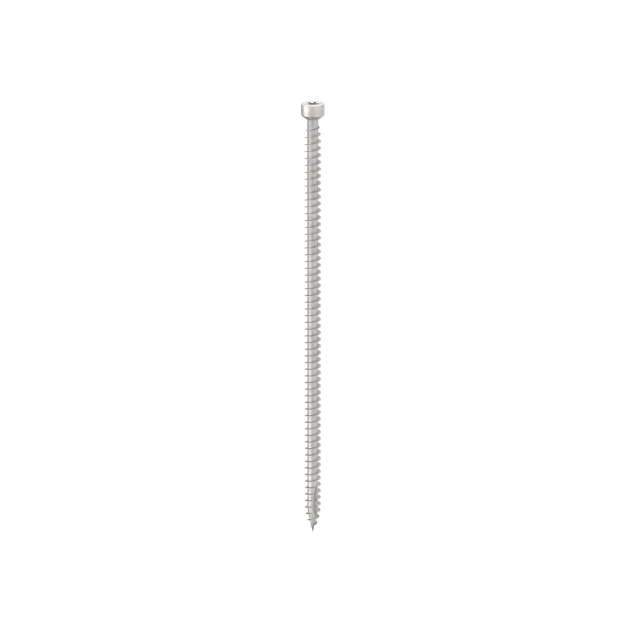

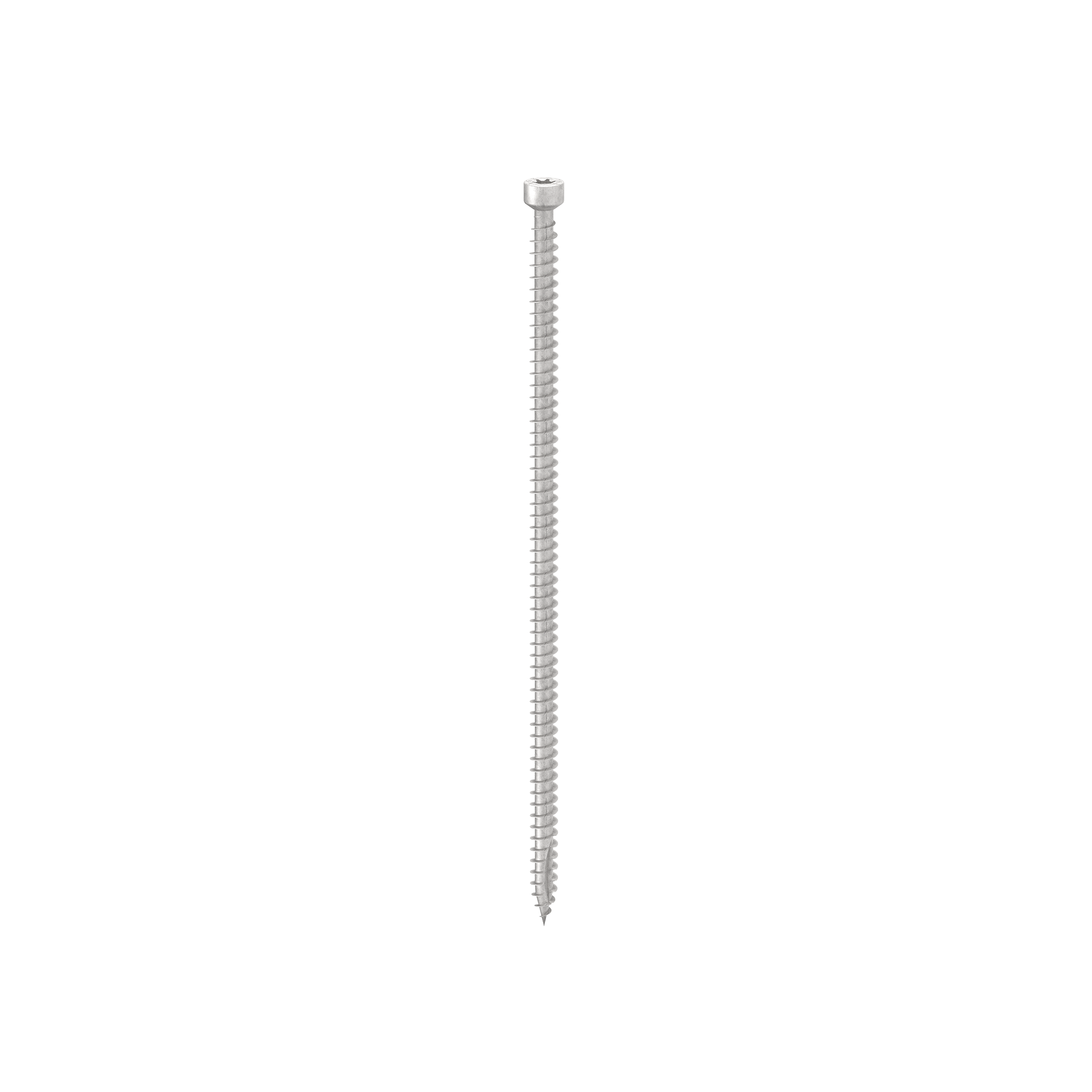

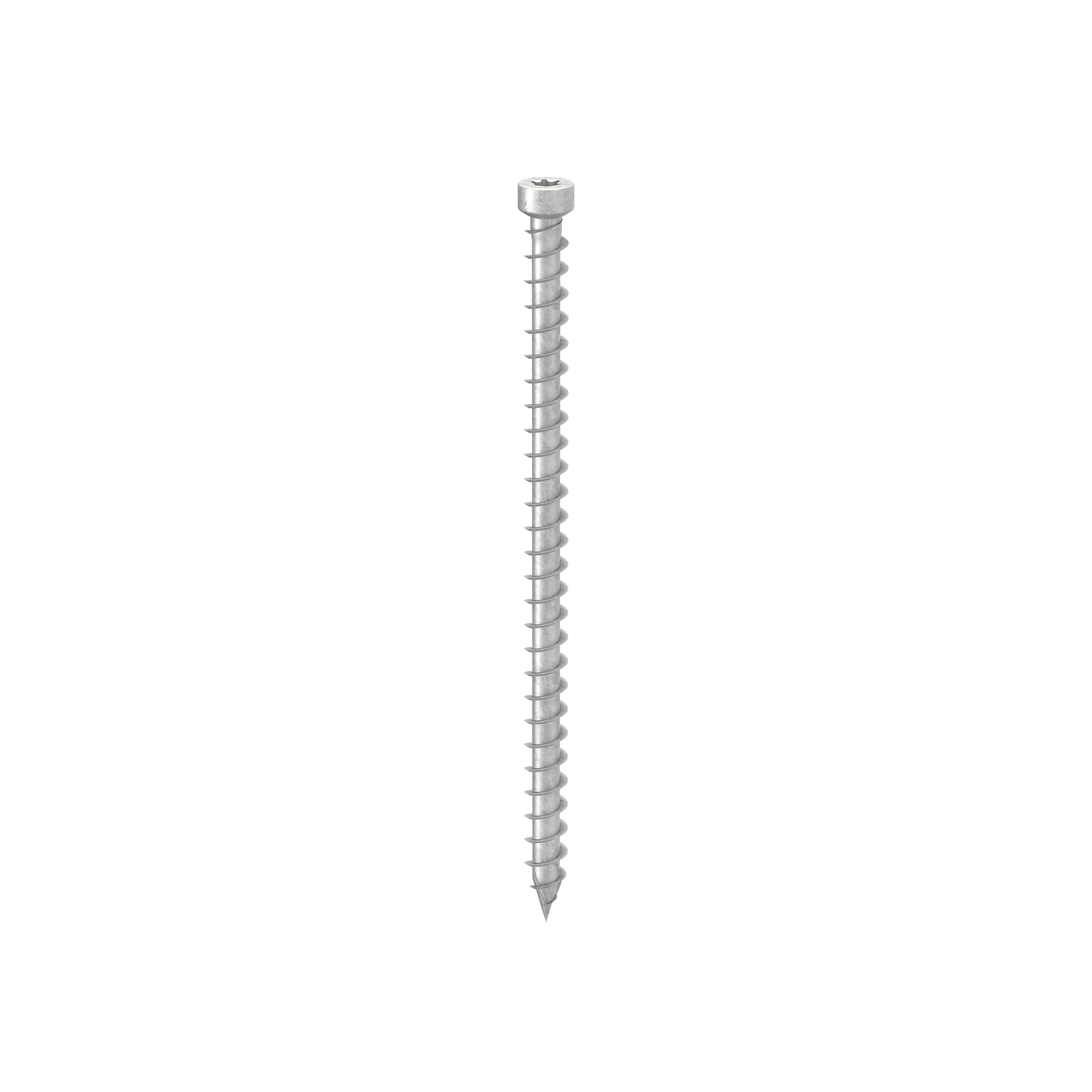

CONNETTORE TUTTO FILETTO A TESTA CILINDRICA
VGZ EVO
VGZ EVO è la vite per legno a filetto totale per usi strutturali. È il connettore ideale nelle applicazioni con essenze contenenti tannino o trattate con impregnanti o altri processi chimici, e garantisce eccellenti performance a trazione.
Vite da legno VGZ EVO, garanzia di qualità e durabilità per le strutture esposte agli agenti atmosferici.

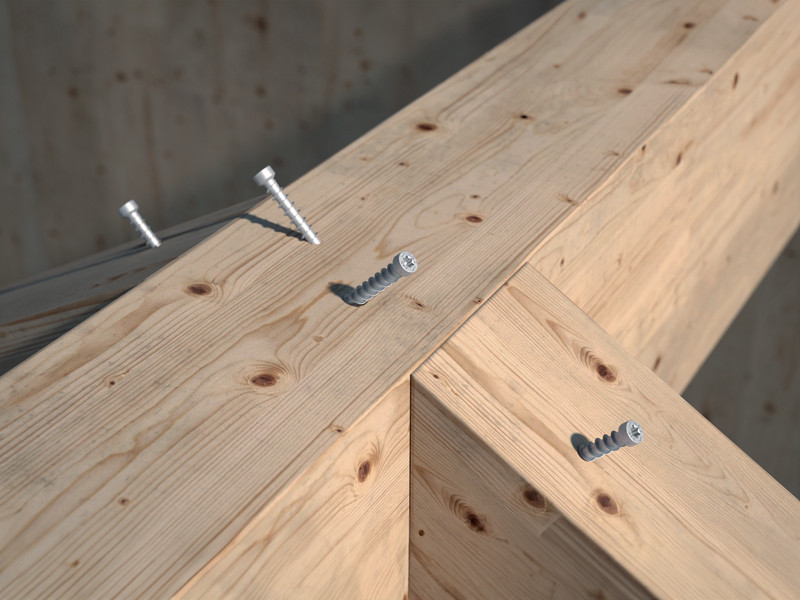

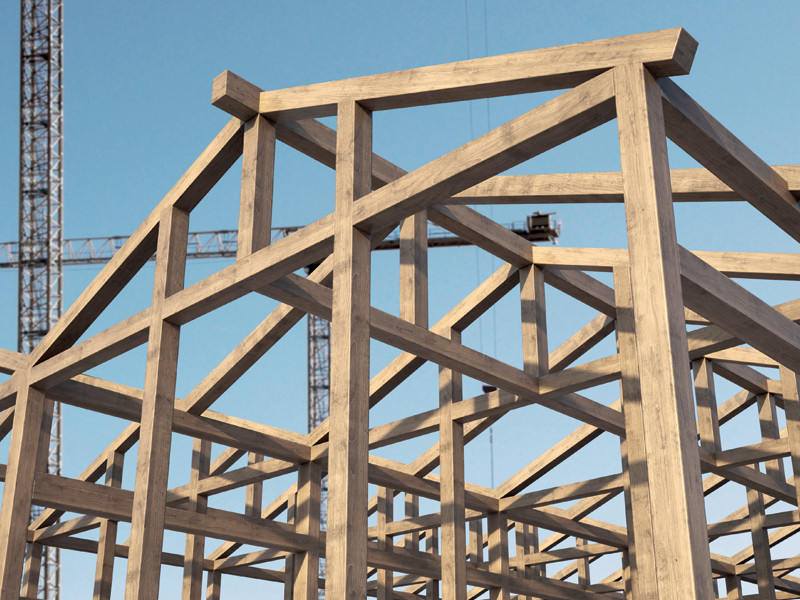

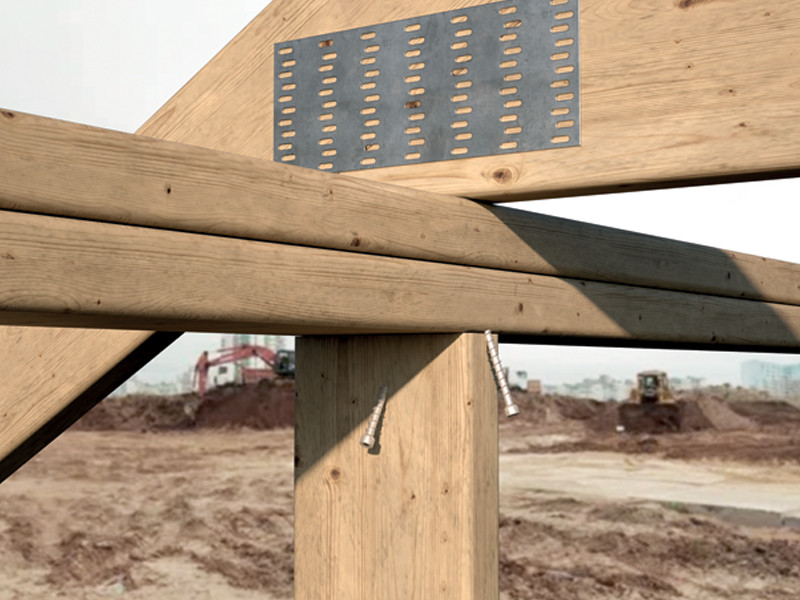

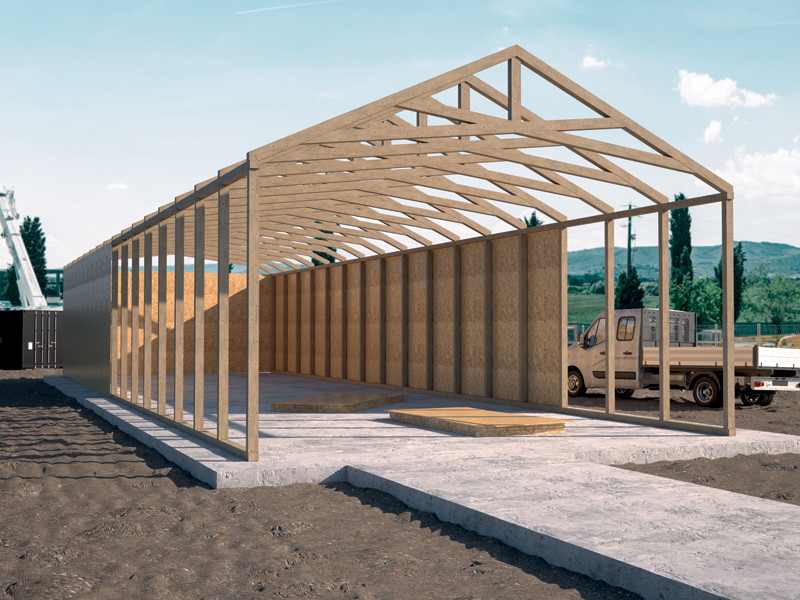

La vite VGZ EVO è omologata per applicazioni strutturali sollecitate in qualsiasi direzione rispetto alla fibra (α = 0° - 90°). È il connettore ideale per la realizzazione di strutture all’esterno e per il fissaggio di legni aggressivi contenenti tannino, come il castagno e il rovere. La filettatura profonda e l’acciaio ad alta resistenza (fy,k = 1000 N/mm2) garantiscono eccellenti performance a trazione.

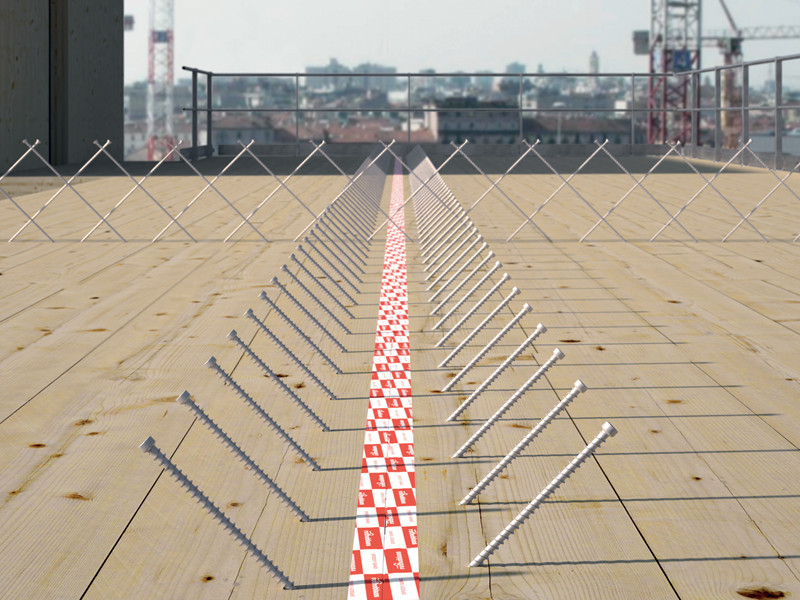

I valori sono testati, certificati e calcolati anche per X-Lam e legni ad alta densità come il microlamellare LVL. Le distanze minime tra un connettore e il successivo sono ridotte. In acciaio al carbonio, la vite per legno VGZ EVO è caratterizzata dal rivestimento C4 EVO multistrato di 20 μm con trattamento superficiale a base di resina epossidica e flakes di alluminio, che ha mostrato assenza di ruggine dopo test di 1440 ore di esposizione in nebbia salina secondo ISO 9227.

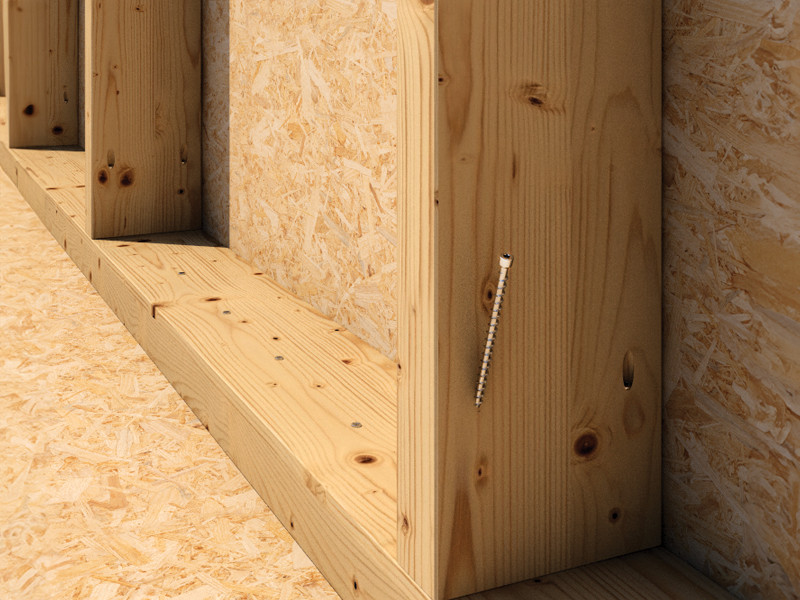

VGZ EVO è la vite ideale per utilizzo su pannelli a base di legno, legno massiccio, legno lamellare, legni ad alta densità, legni aggressivi e legni trattati chimicamente. Classi di servizio 1, 2 e 3.
Caratteristiche
FOCUS | classe di corrosività C4 |
---|---|
TESTA | cilindrica a scomparsa |
DIAMETRO | 5,3 | 5,6 | 7,0 | 9,0 mm |
LUNGHEZZA | da 80 a 360 mm |
Documentazione
Scheda Tecnica | |
---|---|
Guida Distanze Minime | |
Scheda Tecnica USA | |
Scheda Tecnica JAPAN | |
ICC-ES Evaluation report | |
Certificato ETA | |
Dichiarazione di prestazione (DOP) | Scarica |
File CAD | |
File BIM.ifc | |
File BIM.rfa |
VGZ EVO
CODICE | d₁
[mm]
|
L
[mm]
|
TX | pz. |
---|---|---|---|---|
VGZEVO580 | 5.3 | 80 | TX25 | 50 |
VGZEVO5100 | 5.3 | 100 | TX25 | 50 |
VGZEVO5120 | 5.3 | 120 | TX25 | 50 |
VGZEVO5140 | 5.6 | 140 | TX25 | 50 |
VGZEVO5150 | 5.6 | 150 | TX25 | 50 |
VGZEVO5160 | 5.6 | 160 | TX25 | 50 |
VGZEVO780 | 7 | 80 | TX30 | 50 |
VGZEVO7100 | 7 | 100 | TX30 | 50 |
VGZEVO7120 | 7 | 120 | TX30 | 50 |
VGZEVO7140 | 7 | 140 | TX30 | 50 |
VGZEVO7160 | 7 | 160 | TX30 | 50 |
VGZEVO7180 | 7 | 180 | TX30 | 50 |
VGZEVO7200 | 7 | 200 | TX30 | 50 |
VGZEVO7220 | 7 | 220 | TX30 | 50 |
VGZEVO7240 | 7 | 240 | TX30 | 50 |
VGZEVO7260 | 7 | 260 | TX30 | 50 |
VGZEVO7280 | 7 | 280 | TX30 | 50 |
VGZEVO7300 | 7 | 300 | TX30 | 50 |
VGZEVO7340 | 7 | 340 | TX30 | 50 |
VGZEVO7380 | 7 | 380 | TX30 | 50 |
VGZEVO9160 | 9 | 160 | TX40 | 50 |
VGZEVO9180 | 9 | 180 | TX40 | 50 |
VGZEVO9200 | 9 | 200 | TX40 | 50 |
VGZEVO9220 | 9 | 220 | TX40 | 50 |
VGZEVO9240 | 9 | 240 | TX40 | 50 |
VGZEVO9260 | 9 | 260 | TX40 | 50 |
VGZEVO9280 | 9 | 280 | TX40 | 50 |
VGZEVO9300 | 9 | 300 | TX40 | 50 |
VGZEVO9320 | 9 | 320 | TX40 | 25 |
VGZEVO9340 | 9 | 340 | TX40 | 25 |
VGZEVO9360 | 9 | 360 | TX40 | 25 |
VGZEVO9380 | 9 | 380 | TX40 | 25 |
VGZEVO9400 | 9 | 400 | TX40 | 25 |
VGZEVO9440 | 9 | 440 | TX40 | 25 |
VGZEVO9480 | 9 | 480 | TX40 | 25 |
VGZEVO9520 | 9 | 520 | TX40 | 25 |
VGZEVO11250 | 11 | 250 | TX50 | 25 |
VGZEVO11300 | 11 | 300 | TX50 | 25 |
VGZEVO11350 | 11 | 350 | TX50 | 25 |
VGZEVO11400 | 11 | 400 | TX50 | 25 |
VGZEVO11450 | 11 | 450 | TX50 | 25 |
VGZEVO11500 | 11 | 500 | TX50 | 25 |
VGZEVO11550 | 11 | 550 | TX50 | 25 |
VGZEVO11600 | 11 | 600 | TX50 | 25 |
