SISTEMA A BINARIO USO ORIZZONTALE SU SUPPORTI
H-RAIL + TOWER | TOWER A2 | TOWER XL

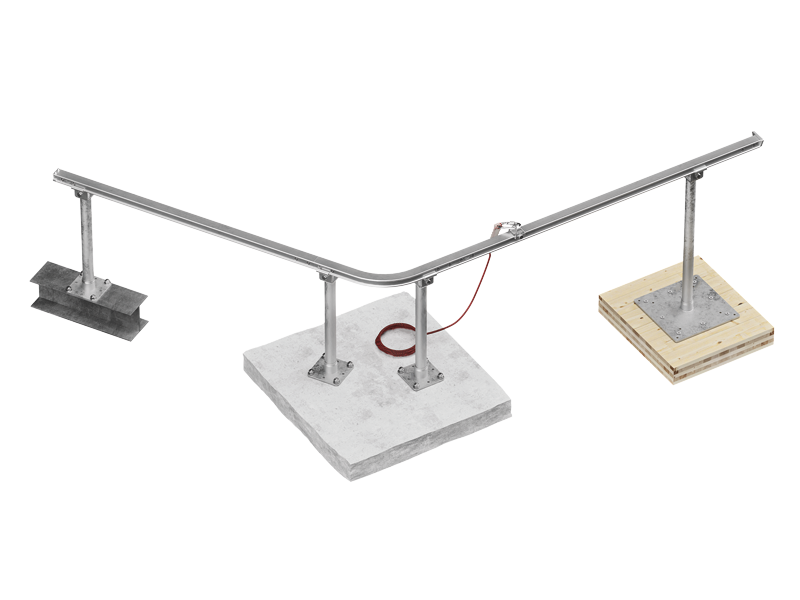

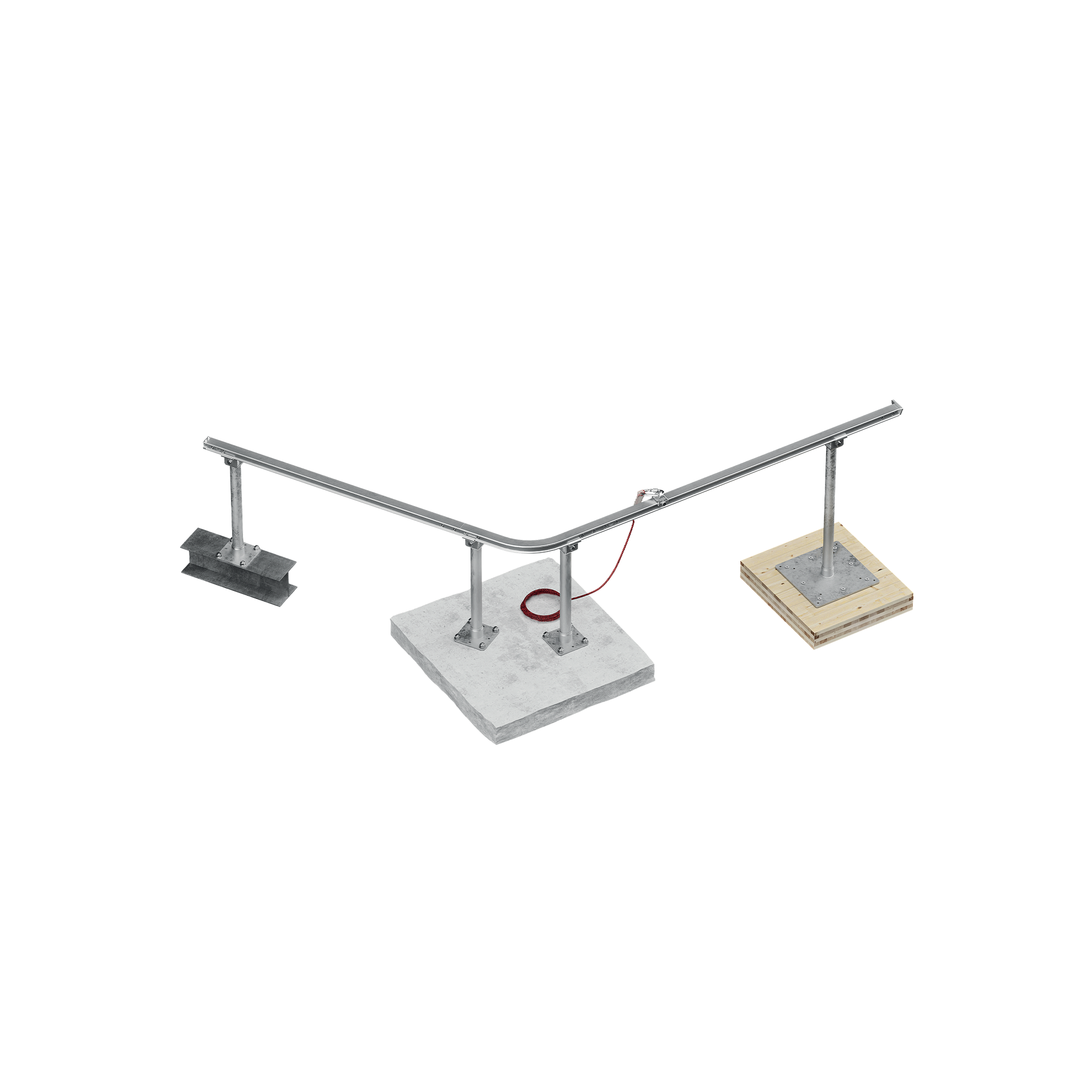

Possibilità di montaggio in abbinamento ai supporti TOWER, TOWER A2 e TOWER XL.

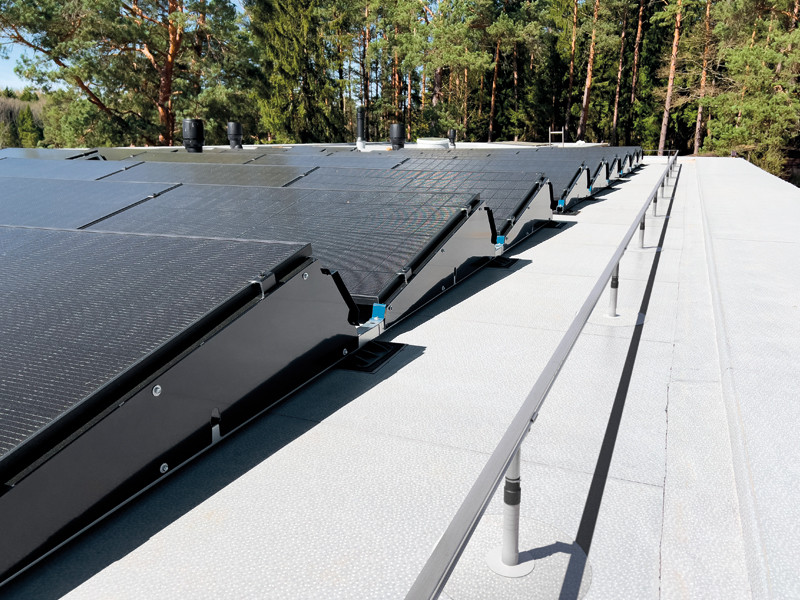

L' abbinamento ai supporti TOWER, TOWER A2 e TOWER XL dà la possibilità di rialzare il binario per superare ostacoli presenti in copertura.

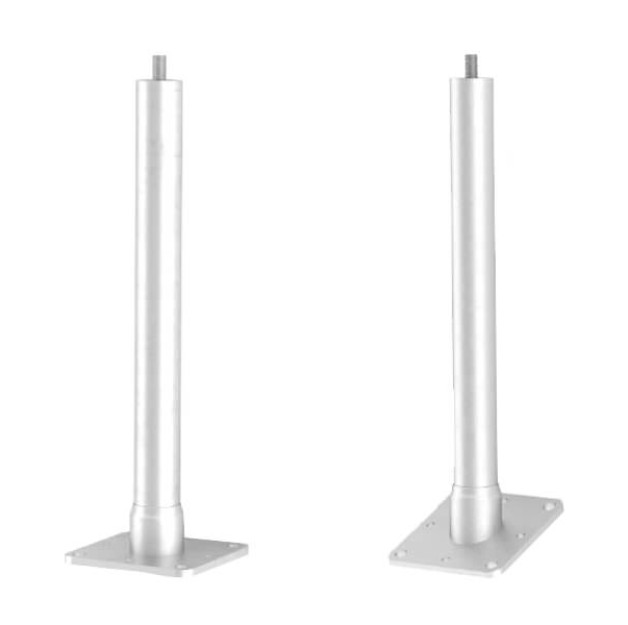

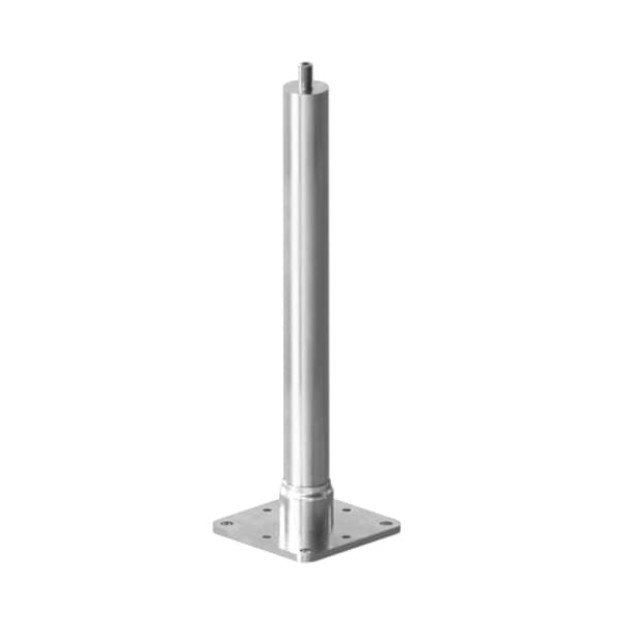

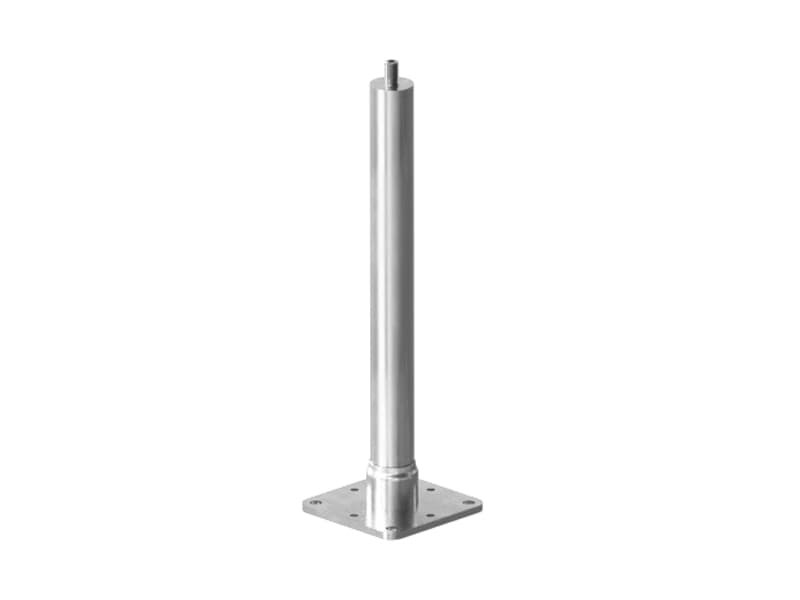

Il montaggio del binario sui supporti TOWER, TOWER A2 e TOWER XL avviene semplicemente mediante l'apposita piastra.
Documentazione
Scheda Tecnica | |
---|---|
Dichiarazione di conformità | |
Norme di sicurezza, istruzioni di utilizzo e d’installazione | |
Dichiarazione di posa e ispezione |
Istruzioni di Posa
Manuale d'uso e di installazione |
---|
BINARIO
CODICE | descrizione | pz. |
---|---|---|
RAIL3000 | 3m aluminium rail | 1 |
RAILC90 | 90° aluminium bend for rail | 1 |
RAILC120 | 120° aluminium bend for rail | 1 |
RAILC135 | 135° aluminium bend for rail | 1 |
RAILC150 | 150° aluminium bend for rail | 1 |
SUPPORTO
CODICE | descrizione | pz. |
---|---|---|
RAILBRAT | support element for rail | 1 |
RAILBRAT16 | M16 plate for RAILBRAT | 1 |
TERMINALE
CODICE | descrizione | pz. |
---|---|---|
RAILEND | rail end-stop without exit | 1 |
RAILENDOPEN | rail end-stop with exit | 1 |
GIUNZIONE
CODICE | descrizione | pz. |
---|---|---|
RAILJUN | junction for rails and bends | 1 |
DISPOSITIVO SCORREVOLE
CODICE | descrizione | pz. |
---|---|---|
RAILSLIDE | sliding device | 1 |
RAILSLIDEWALL | slide for wall application | 1 |
TOOL
CODICE | descrizione | pz. |
---|---|---|
RAILJUNTOOL | template for rail junction holes | 1 |
RAILPLATE | Rail system ID plate | 1 |
FISSAGGIO
CODICE | descrizione | pz. |
---|---|---|
RAILOCKSCREW | Lock screw | 500 |
RAILSCREW | DIN 7991 A2-70 | 50 |
