SUPPORTO PER COPERTURE IN LEGNO, CALCESTRUZZO E ACCIAIO
TOWER

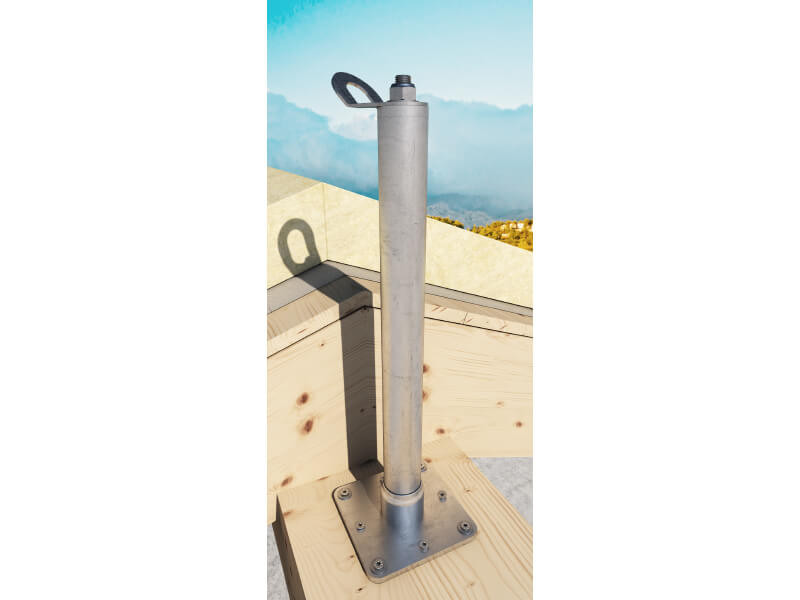

Il supporto TOWER può essere installato direttamente su legno, calcestruzzo o acciaio.
È un dispositivo a deformazione controllata che, in caso di caduta dall’alto dell’operatore, limita il trasferimento del carico alla struttura.
Video
Scopri TOWER, il supporto per legno, calcestruzzo e acciao che garantisce la tua sicurezza sul lavoro.
Il supporto TOWER presenta un comportamento marcatamente elasto-plastico che permette di ridurre il carico sui fissaggi e sulla struttura in caso di caduta dell’operatore. L’altezza del supporto è compresa tra 300 e 600 mm, per adattarsi ai diversi spessori delle coperture.

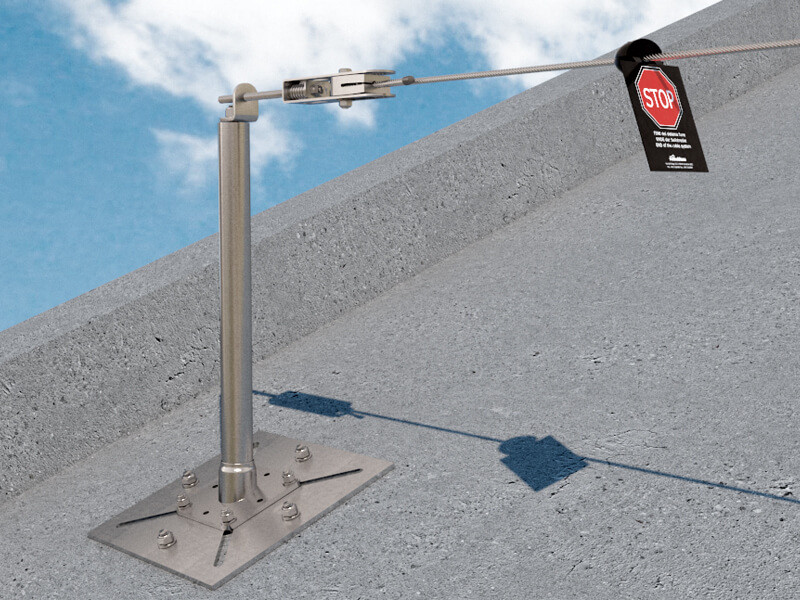

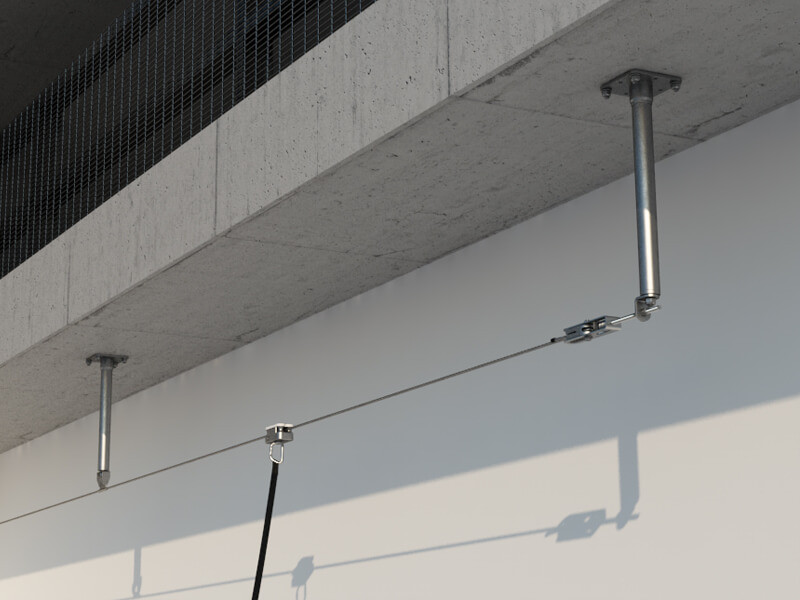

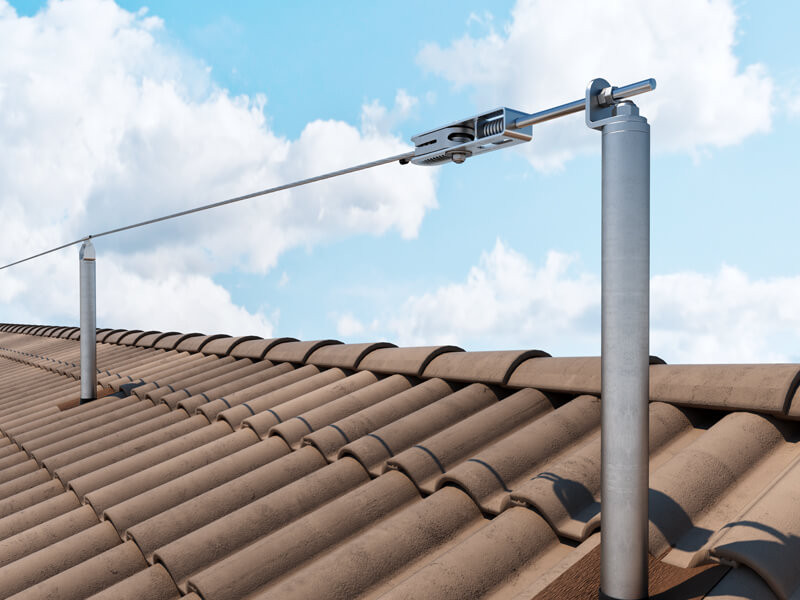

È adatto alla posa su superfici piane, inclinate e per la realizzazione di una linea vita aerea.
Una volta installato assicura un ridotto impatto visivo, per un risultato esteticamente appagante.
Portata massima: fino a 4 operatori
Caratteristiche
| Applicazione | LINEA VITA, PUNTO SINGOLO |
|---|---|
| Sottostruttura | LEGNO, CEMENTO, ACCIAIO |
| Campi d'impiego | STRUTTURA IN LEGNO MIN. 160 X 160MM, STRUTTURA IN CALCESTRUZZO MIN. 140MM, STRUTTURA IN ACCIAIO MIN. 6MM |
| Numero operatori | 4 |
| Materiale | ACCIAIO ZINCATO S235JR |
Documentazione
| Certificato Australia | |
|---|---|
| Dichiarazione di conformità | |
| Norme di sicurezza, istruzioni di utilizzo e d’installazione | |
| File BIM.ifc | |
| File BIM.rfa | |
| Dichiarazione di posa e ispezione | |
| EAC certificate (anchor points) | |
| EAC certificate (anchor lines) |
Istruzioni di Posa
| Manuale d'uso e di installazione | |
|---|---|
| Manuale d'installazione |

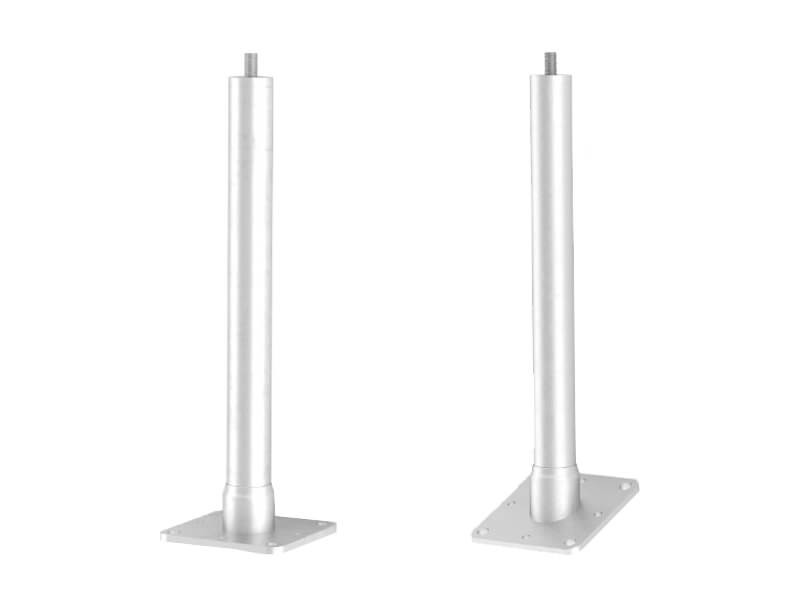

TOWER
| CODICE | materiale | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
pz. |
|---|---|---|---|---|---|---|
| TOWER300 | S235JR zinc-plated steel | 48 | 150 | 300 | 150 | 1 |
| TOWER400 | S235JR zinc-plated steel | 48 | 150 | 400 | 150 | 1 |
| TOWER500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
| TOWER600 | S235JR zinc-plated steel | 48 | 150 | 600 | 150 | 1 |
| TOWER22500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
