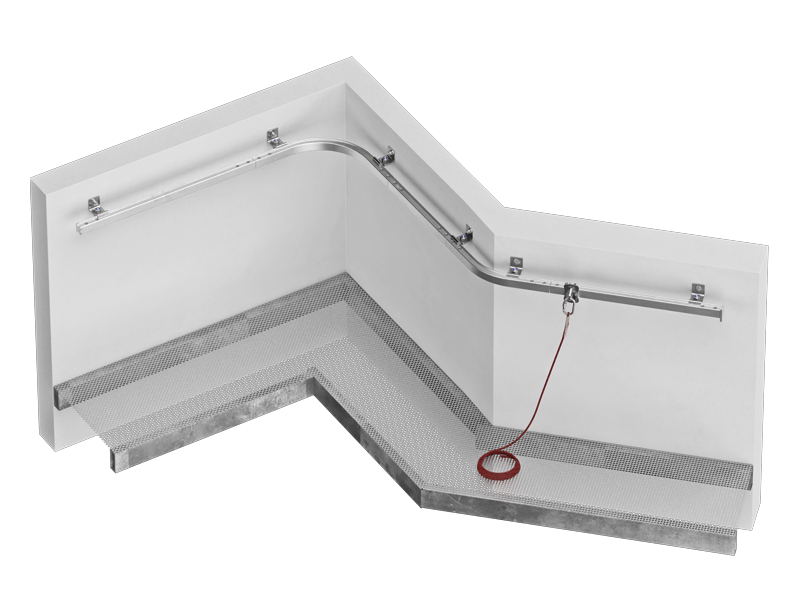

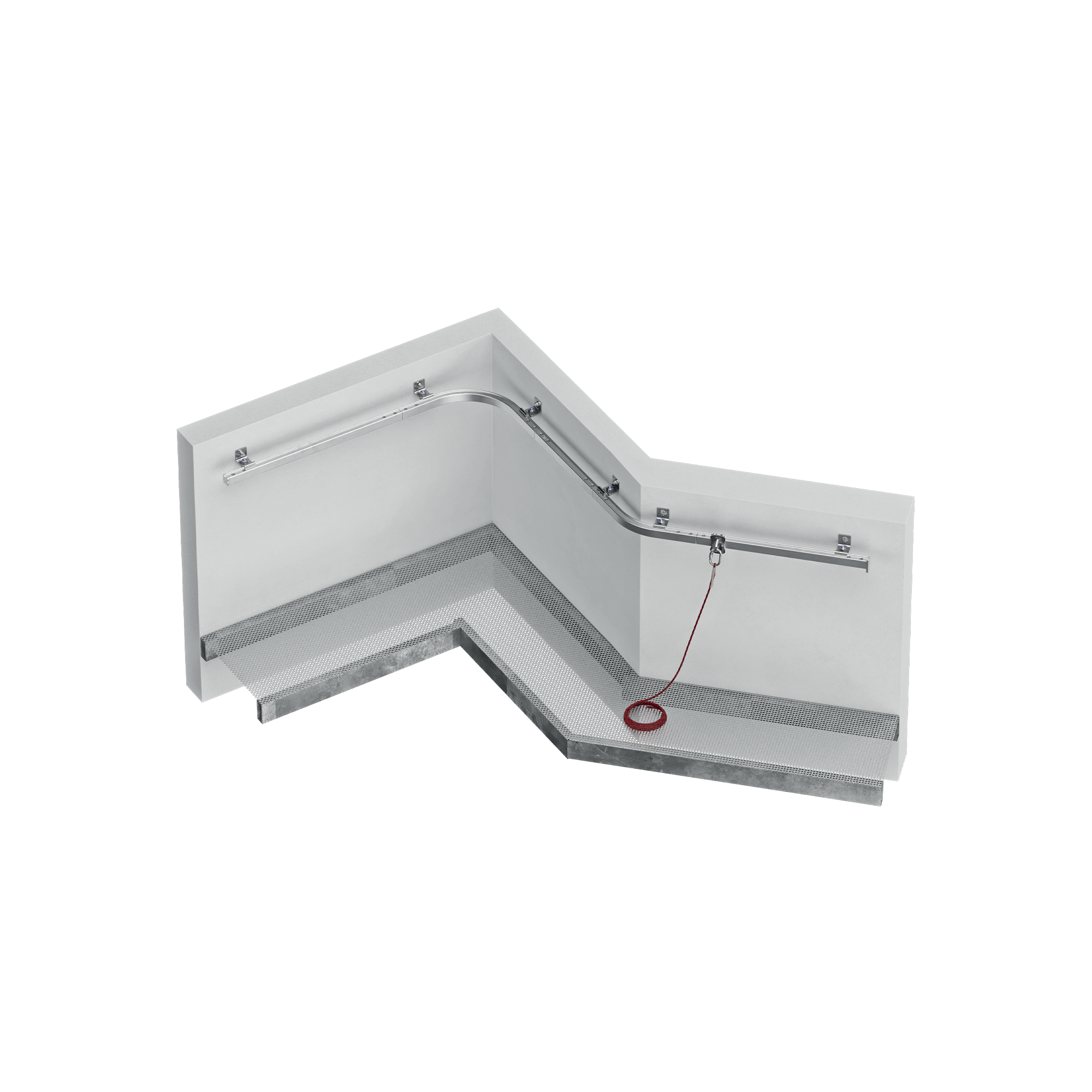

H-RAIL ON WALL

SISTEMA A BINARIO USO ORIZZONTALE A PARETE

I lavori in quota richiedono un ancoraggio sicuro, che però può rivelarsi visivamente impattante o imporre eccessivi limiti di utilizzo. Il sistema a binario H-RAIL è sicuro e versatile, con un minimo impatto visivo. Permette di creare linee di ancoraggio rigide orizzontali, curve o rettilinee, utilizzando pochi fissaggi grazie alle componenti del sistema. H-RAIL è indicato per lavorare in quota, sia in trattenuta che in sospensione.

Contatta l'agente

Descrizione
Documentazione
Codici e dimensioni

Descrizione

I lavori in altezza con H-RAIL ON WALL

H-RAIL è progettato per essere utilizzato mediante un dispositivo scorrevole specifico, dotato di quattro ruote, che permette il lavoro in altezza, anche in sospensione.

H-RAIL offre la possibilità di montaggio su diverse strutture (legno, calcestruzzo e acciaio) per adattarsi a ogni esigenza di installazione. A differenza degli altri modelli, H-RAIL ON WALL si installa a parete, mentre H-RAIL ON FLOOR in copertura e H-RAIL OVERHEAD al di sotto della struttura portante.

Grazie all’interasse fino a 6 m tra i supporti, il montaggio richiede un numero limitato di punti di fissaggio.

La sicurezza per definizione del lavoro in quota

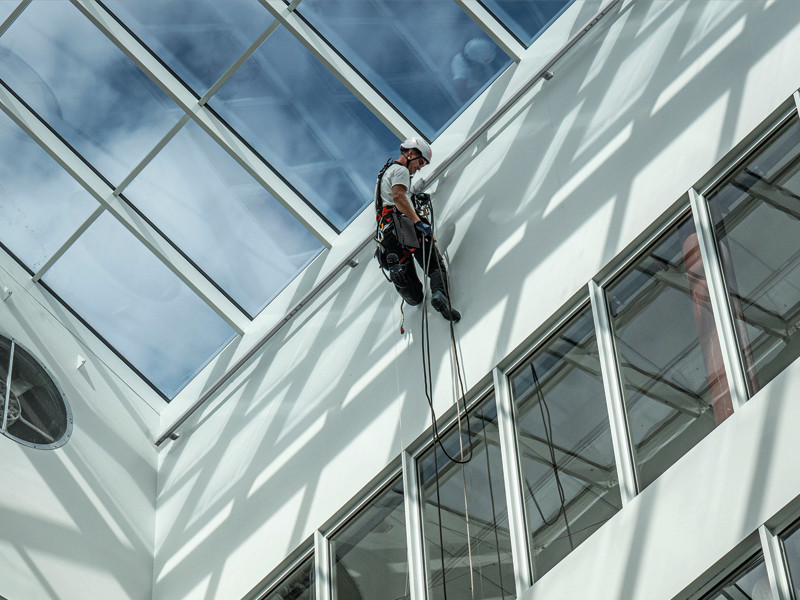

Cosa si intende per lavorare in quota? Il rischio di caduta da un’altezza superiore ai 2 metri definisce il lavoro in quota, che prevede sempre un ancoraggio sicuro. Per alcuni tipi di manutenzione, però, come quella delle facciate, soprattutto nel caso di grandi edifici, si tende a adottare soluzioni di sicurezza molto ingombranti, come le BMU, anche note come cestelli. Per la loro installazione è richiesto lo spazio per ospitare una macchina con braccio meccanico di grandi dimensioni, il cui peso e ingombro vanno considerati già nel progetto dell’edificio. H-RAIL, al contrario, grazie alla sua semplicità e leggerezza, può sempre essere installato in un secondo tempo, offrendo performance superiori.

Il sistema di ancoraggio H-RAIL ON WALL di Rothoblaas rappresenta l'ultima parola in termini di sicurezza per lavori in quota e manutenzione su tetti e facciate. Progettato con l'obiettivo di garantire la massima protezione per gli operatori, questo innovativo sistema di linee vita offre una soluzione affidabile e resistente per qualsiasi tipo di struttura. La sua installazione, realizzata direttamente sulla parete, è estremamente semplice e non richiede opere murarie complesse, garantendo un'efficienza di montaggio eccezionale. Il design ergonomico e compatto del sistema si integra armoniosamente con l'architettura circostante, senza compromettere l'estetica del luogo. Realizzato con materiali di altissima qualità e resistenza, assicura una protezione duratura nel tempo, conferendo tranquillità e sicurezza sia agli operatori che agli utenti delle strutture coinvolte. La versatilità e l'affidabilità di H-RAIL lo rendono la scelta ideale per una vasta gamma di applicazioni, dalla manutenzione industriale agli interventi su edifici residenziali, contribuendo a elevare gli standard di sicurezza e a proteggere la vita di chi lavora in altezza.

Documentazione

BINARIO

CODICE	descrizione	materiale	B [mm]	H [mm]	L [mm]	pz.
RAIL3000	3m aluminium rail	EN AW 6063 (T6)	49	41	3000	1
RAILVC90	90° curved rail	EN AW 6063 (T6)	506	49	506	1
RAILVC135	135° curved rail	EN AW 6063 (T6)	260	49	558	1

SUPPORTO

CODICE	descrizione	materiale	B [mm]	H [mm]	L [mm]	pz.
RAILBRAT	rail bracket	AISI 304 stainless steel grade 1.4301	60	74	60	1
RAILBRATA4	rail bracket	AISI 316 stainless steel grade 1.4401	60	74	60	1
RAILBRAT90	rail bracket	AISI 304 stainless steel grade 1.4301	60	74	60	1
RAILBRAT90A4	rail bracket	AISI 316 stainless steel grade 1.4401	60	74	60	1
RAILBRAT12	rail bracket	AISI 304 stainless steel grade 1.4301	60	63	60	1
RAILBRAT12A4	rail bracket	-	60	63	60	1
RAILBRAT16	rail bracket	AISI 304 stainless steel grade 1.4301	60	63	60	1
RAILBRAT16A4	rail bracket	AISI 316 stainless steel grade 1.4401	60	63	60	1
RAILBRATW	rail bracket	AISI 304 stainless steel grade 1.4301	103	63	60	1
RAILBRATWA4	rail bracket	AISI 316 stainless steel grade 1.4401	103	63	60	1
RAILBRAS	rail bracket	AISI 304 stainless steel grade 1.4301	60	22	60	1
RAILBRASA4	rail bracket	AISI 316 stainless steel grade 1.4401	60	22	60	1
RAILBRAW	rail bracket	AISI 304 stainless steel grade 1.4301	120	22	60	1
RAILBRAWA4	rail bracket	AISI 316 stainless steel grade 1.4401	120	22	60	1

TERMINALE

CODICE	descrizione	materiale	B [mm]	H [mm]	L [mm]	pz.
RAILEND	rail terminal element	AISI 304 stainless steel grade 1.4301	84.5	48.6	55	1
RAILENDA4	rail terminal element	AISI 316 stainless steel grade 1.4401	-	48.6	55	1
RAILENDOPEN	rail terminal element	AISI 304 stainless steel grade 1.4301	49	49	60	1
RAILENDOPENA4	rail terminal element	AISI 316 stainless steel grade 1.4401	-	49	60	1

DISPOSITIVO SCORREVOLE

CODICE	descrizione	materiale	B [mm]	H [mm]	L [mm]	pz.
RAILSLIDE	sliding device	AISI 304 stainless steel grade 1.4301	50	51	70	1
RAILSLIDEA4	sliding device	AISI 316 stainless steel grade 1.4401	50	51	70	1
RAILSLIDEOH	sliding device	AISI 304 stainless steel grade 1.4301	72	72	95	1
RAILSLIDEOHA4	sliding device	AISI 316 stainless steel grade 1.4401	72	72	95	1

GIUNZIONE

CODICE	descrizione	materiale	B [mm]	H [mm]	L [mm]	pz.
RAILJUN	rail junction element	EN AW 6082	28.7	32.7	340	1

TOOL

CODICE	descrizione	materiale	B [mm]	H [mm]	L [mm]	pz.
RAILJUNTOOL	rail tool	EN AW 6082 - 1.1191 (C45E) aluminium	92	116	132	1
RAILPLATE	rail id plate	-	-	40	140	1

FISSAGGIO

CODICE	descrizione	materiale	pz.
RAILOCKSCREW	lock screw	A2-70	250
RAILSCREW	DIN 7991 A2-70	A2-70	50
RAILSCREWA4	DIN 7991 A4-70	A4-70	50

TARGAHORxy

CODICE	descrizione	pz.
TARGAHORIT	Label plate for PATROL and H-RAIL systems IT	1
TARGAHORDE	Label plate for PATROL and H-RAIL systems DE	1
TARGAHOREN	Label plate for PATROL and H-RAIL systems EN	1
TARGAHORES	Label plate for PATROL and H-RAIL systems ES	1
TARGAHORFR	Label plate for PATROL and H-RAIL systems FR	1
TARGAHORPT	Label plate for PATROL and H-RAIL systems PT	1
TARGAHORRU	Label plate for PATROL and H-RAIL systems RU	1
TARGAHORCS	Label plate for PATROL and H-RAIL systems CS	1
TARGAHORDA	Label plate for PATROL and H-RAIL systems DA	1
TARGAHOREL	Label plate for PATROL and H-RAIL systems EL	1
TARGAHORET	Label plate for PATROL and H-RAIL systems ET	1
TARGAHORFI	Label plate for PATROL and H-RAIL systems FI	1
TARGAHORHR	Label plate for PATROL and H-RAIL systems HR	1
TARGAHORHU	Label plate for PATROL and H-RAIL systems HU	1
TARGAHORIS	Label plate for PATROL and H-RAIL systems IS	1
TARGAHORJA	Label plate for PATROL and H-RAIL systems JA	1
TARGAHORLT	Label plate for PATROL and H-RAIL systems LT	1
TARGAHORLV	Label plate for PATROL and H-RAIL systems LV	1
TARGAHORNL	Label plate for PATROL and H-RAIL systems NL	1
TARGAHORNO	Label plate for PATROL and H-RAIL systems NO	1
TARGAHORPL	Label plate for PATROL and H-RAIL systems PL	1
TARGAHORRO	Label plate for PATROL and H-RAIL systems RO	1
TARGAHORSK	Label plate for PATROL and H-RAIL systems SK	1
TARGAHORSL	Label plate for PATROL and H-RAIL systems SL	1
TARGAHORSV	Label plate for PATROL and H-RAIL systems SV	1
TARGAHORTR	Label plate for PATROL and H-RAIL systems TR	1
TARGAHORZH	Label plate for PATROL and H-RAIL systems ZH	1
TARGAHORAR	Label plate for PATROL and H-RAIL systems AR	1

Composto da

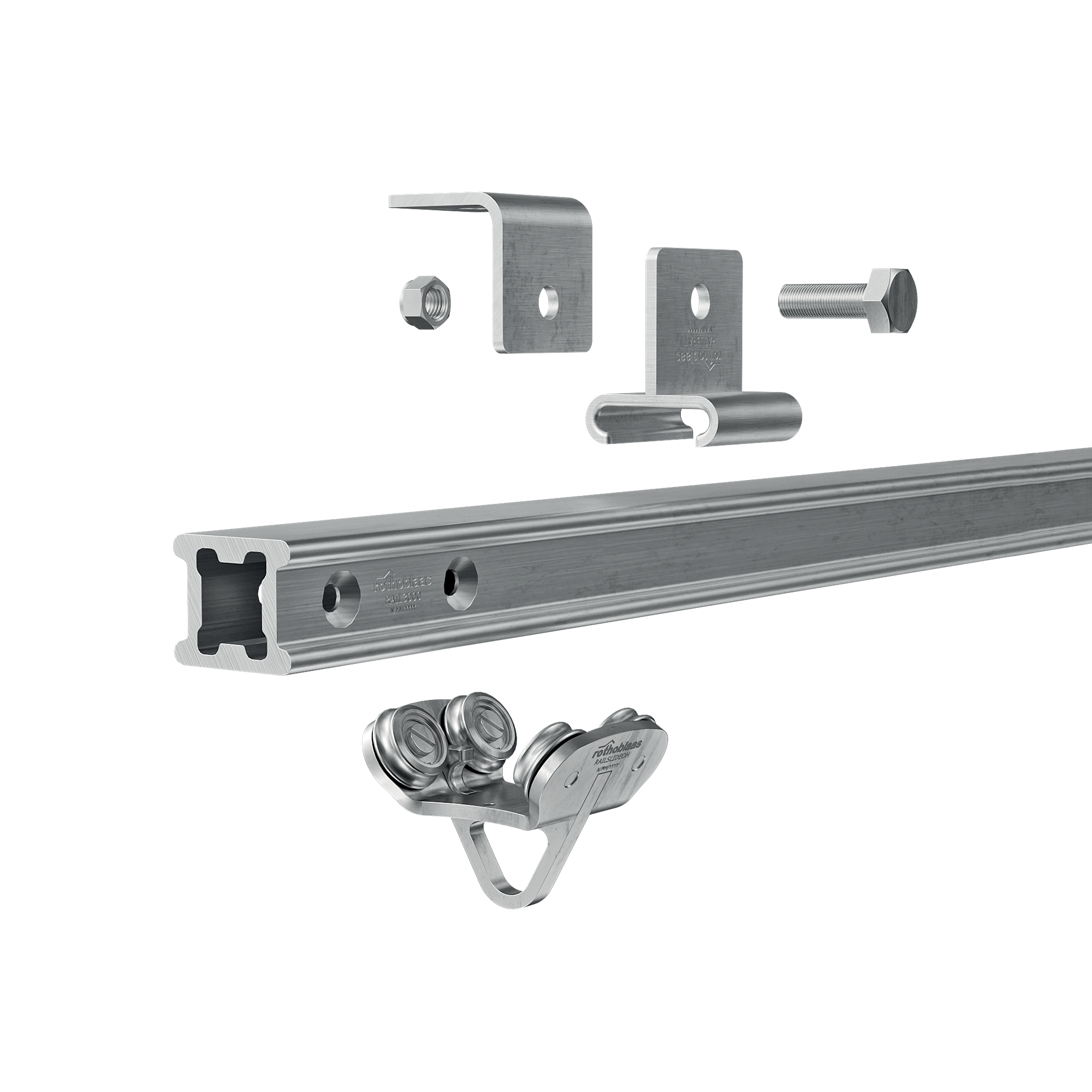

H-RAIL

SISTEMA A BINARIO PER USO ORIZZONTALE E VERTICALE
