EDILIZIA SU FUNE IN SICUREZZA

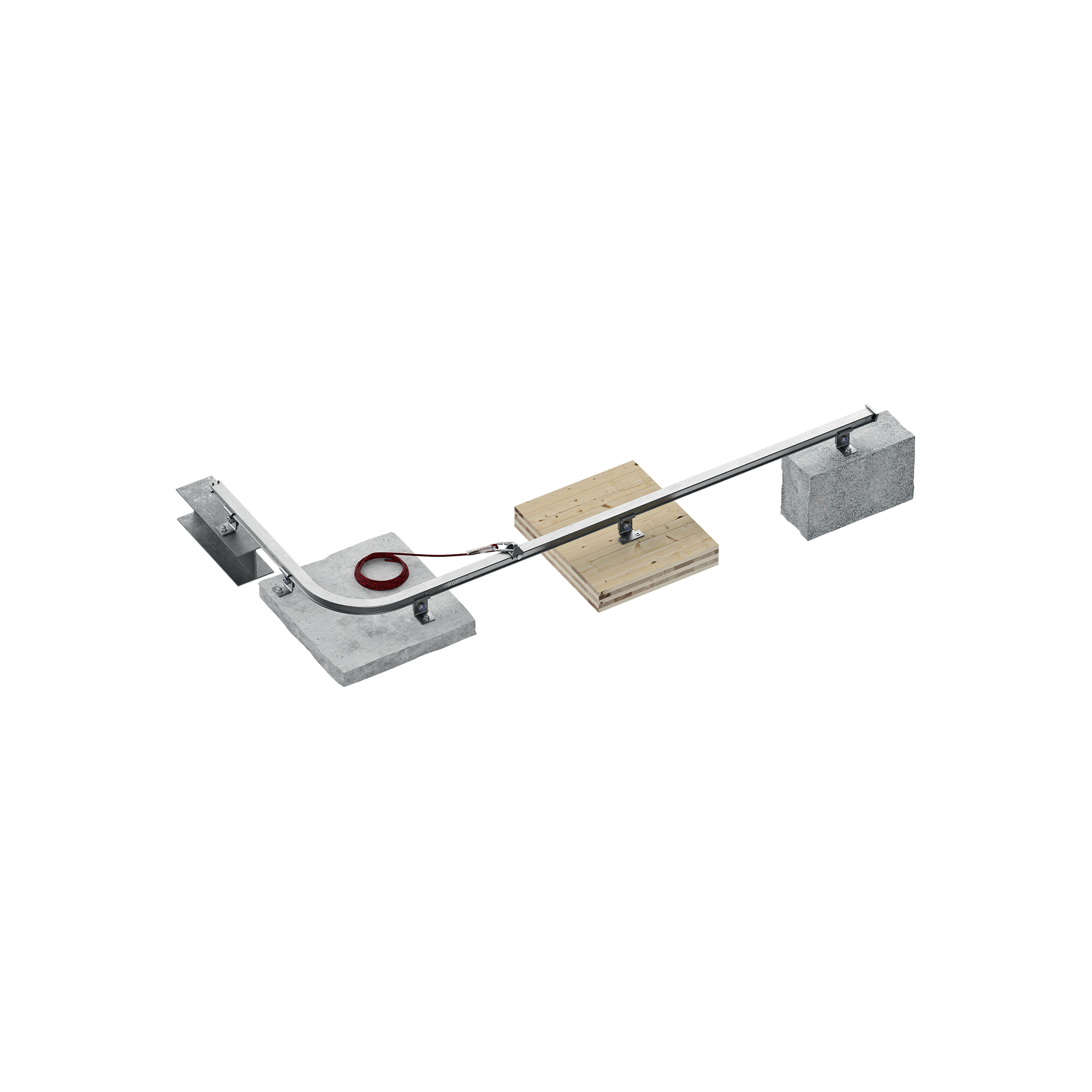

H-RAIL ON FLOOR

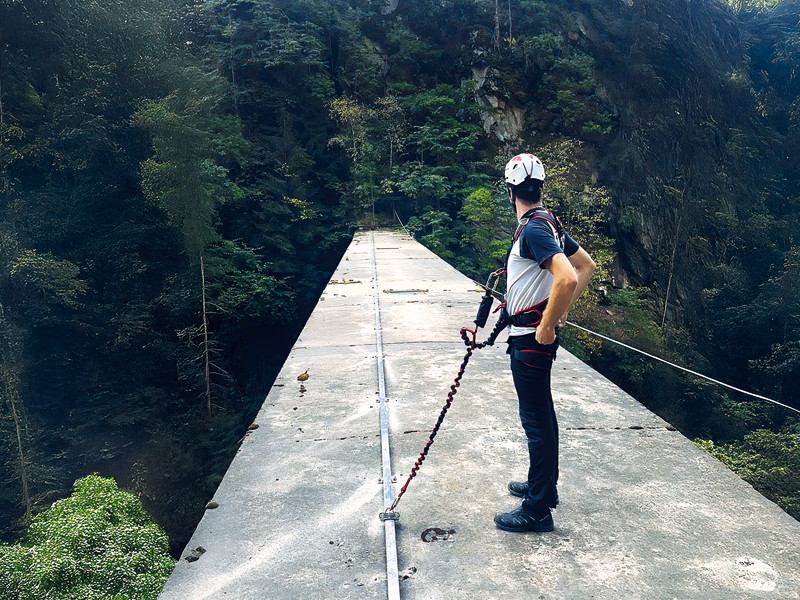

I lavori di edilizia su fune e in generale il lavoro in quota risultano più agevoli e sicuri grazie a questo sistema a binario per uso orizzontale. Rispetto ad altri sistemi di sicurezza per il lavoro in quota, infatti, Il binario fissato sulla copertura assicura un ingombro ridotto, garantendo un impatto visivo minimo.
H-RAIL può essere usato per diverse applicazioni. Grazie all’interasse fino a 6 m tra i supporti, il montaggio richiede un numero limitato di punti di fissaggio. Rispetto agli altri modelli di H-RAIL, H-RAIL ON FLOOR si installa sulla copertura del tetto, con la possibilità di essere rialzato per superare eventuali ostacoli H-RAIL+TOWER. Diversamente, H-RAIL ON WALL si installa a parete, mentre H-RAIL OVERHEAD al di sotto della struttura portante.
I lavori su fune con H-RAIL ON FLOOR
Spesso, per la manutenzione delle facciate, gli spazi di manovra sono ridotti. Quando si tratta di pulizia dei vetri, ad esempio, le alternative che garantiscono l’esecuzione del lavoro su fune e la sicurezza degli operatori su fune sono ridotte. Tra queste, le più comuni sono sicuramente le BMU (Building Maintenance Unit o “cestelli”) e i sistemi che integrano binari orizzontali per l’accesso su fune, come H-RAIL. Al contrario delle BMU, i sistemi come H-RAIL di Rothoblaas sono una soluzione discreta, elegante e dal montaggio rapido.
I vantaggi di H-RAIL nei lavori in fune
Oltre alla migliore estetica, al poco ingombro e al poco peso, H-RAIL presenta dei vantaggi anche per la sicurezza. Mentre nelle BMU, durante il lavoro, gli operatori devono sporgersi per raggiungere la facciata, rischiando di far oscillare il cestello, il binario di H-RAIL permette di lavorare in sospensione, conl’operatore su fune è imbragato e alla distanza corretta rispetto alla parete.
Anche per quanto riguarda la velocità di esecuzione dei lavori in corda, H-RAIL permette la presenza di 4 operatori in contemporanea sulla stessa campata, con una maggiore velocità di esecuzione delle opere, anche su facciate inclinate, con angolazioni e spazi stretti.
Un altro vantaggio di un sistema rigido come quello a binario di H-RAIL, questa volta rispetto a una tradizionale linea vita flessibile, è l’assenza di formazione di frecce in caduta e della necessità di tenerne conto nel calcolo del tirante d’aria (vertical clearance).
Documentazione
Scheda Tecnica | |
---|---|
Dichiarazione di conformità | |
Norme di sicurezza, istruzioni di utilizzo e d’installazione | |
Dichiarazione di posa e ispezione |
Istruzioni di Posa
Manuale d'installazione |
---|
BINARIO
CODICE | descrizione | pz. |
---|---|---|
RAIL3000 | 3m aluminium rail | 1 |
RAILC90 | 90° aluminium bend for rail | 1 |
RAILC120 | 120° aluminium bend for rail | 1 |
RAILC135 | 135° aluminium bend for rail | 1 |
RAILC150 | 150° aluminium bend for rail | 1 |
SUPPORTO
CODICE | descrizione | pz. |
---|---|---|
RAILBRAT | support element for rail | 1 |
RAILBRAT12 | M12 plate for RAILBRAT | 1 |
RAILBRATW | for fixing on wood | 1 |
RAILBRAS | for direct fixing on steel | 1 |
RAILBRAW | for direct fixing on wood/concrete | 1 |
TERMINALE
CODICE | descrizione | pz. |
---|---|---|
RAILEND | rail end-stop without exit | 1 |
RAILENDOPEN | rail end-stop with exit | 1 |
GIUNZIONE
CODICE | descrizione | pz. |
---|---|---|
RAILJUN | junction for rails and bends | 1 |
TOOL
CODICE | descrizione | pz. |
---|---|---|
RAILJUNTOOL | template for rail junction holes | 1 |
RAILPLATE | Rail system ID plate | 1 |
FISSAGGIO
CODICE | descrizione | pz. |
---|---|---|
RAILOCKSCREW | Lock screw | 250 |
RAILSCREW | DIN 7991 A2-70 | 50 |
TARGAHORxy
CODICE | descrizione | pz. | |
---|---|---|---|
TARGAHORIT | New | Label plate for PATROL and H-RAIL systems IT | 1 |
TARGAHORDE | New | Label plate for PATROL and H-RAIL systems DE | 1 |
TARGAHOREN | New | Label plate for PATROL and H-RAIL systems EN | 1 |
TARGAHORES | New | Label plate for PATROL and H-RAIL systems ES | 1 |
TARGAHORFR | New | Label plate for PATROL and H-RAIL systems FR | 1 |
TARGAHORPT | New | Label plate for PATROL and H-RAIL systems PT | 1 |
TARGAHORRU | New | Label plate for PATROL and H-RAIL systems RU | 1 |
TARGAHORCS | New | Label plate for PATROL and H-RAIL systems CS | 1 |
TARGAHORDA | New | Label plate for PATROL and H-RAIL systems DA | 1 |
TARGAHOREL | New | Label plate for PATROL and H-RAIL systems EL | 1 |
TARGAHORET | New | Label plate for PATROL and H-RAIL systems ET | 1 |
TARGAHORFI | New | Label plate for PATROL and H-RAIL systems FI | 1 |
TARGAHORHR | New | Label plate for PATROL and H-RAIL systems HR | 1 |
TARGAHORHU | New | Label plate for PATROL and H-RAIL systems HU | 1 |
TARGAHORIS | New | Label plate for PATROL and H-RAIL systems IS | 1 |
TARGAHORJA | New | Label plate for PATROL and H-RAIL systems JA | 1 |
TARGAHORLT | New | Label plate for PATROL and H-RAIL systems LT | 1 |
TARGAHORLV | New | Label plate for PATROL and H-RAIL systems LV | 1 |
TARGAHORNL | New | Label plate for PATROL and H-RAIL systems NL | 1 |
TARGAHORNO | New | Label plate for PATROL and H-RAIL systems NO | 1 |
TARGAHORPL | New | Label plate for PATROL and H-RAIL systems PL | 1 |
TARGAHORRO | New | Label plate for PATROL and H-RAIL systems RO | 1 |
TARGAHORSK | New | Label plate for PATROL and H-RAIL systems SK | 1 |
TARGAHORSL | New | Label plate for PATROL and H-RAIL systems SL | 1 |
TARGAHORSV | New | Label plate for PATROL and H-RAIL systems SV | 1 |
TARGAHORTR | New | Label plate for PATROL and H-RAIL systems TR | 1 |
TARGAHORZH | New | Label plate for PATROL and H-RAIL systems ZH | 1 |
TARGAHORAR | New | Label plate for PATROL and H-RAIL systems AR | 1 |
