H-RAIL ON WALL
SISTEMA A BINARIO USO ORIZZONTALE A PARETE
I lavori in quota richiedono un ancoraggio sicuro, che però può rivelarsi visivamente impattante o imporre eccessivi limiti di utilizzo. Il sistema a binario H-RAIL è sicuro e versatile, con un minimo impatto visivo. Permette di creare linee di ancoraggio rigide orizzontali, curve o rettilinee, utilizzando pochi fissaggi grazie alle componenti del sistema. H-RAIL è indicato per lavorare in quota, sia in trattenuta che in sospensione.
Descrizione
I lavori in altezza con H-RAIL ON WALL

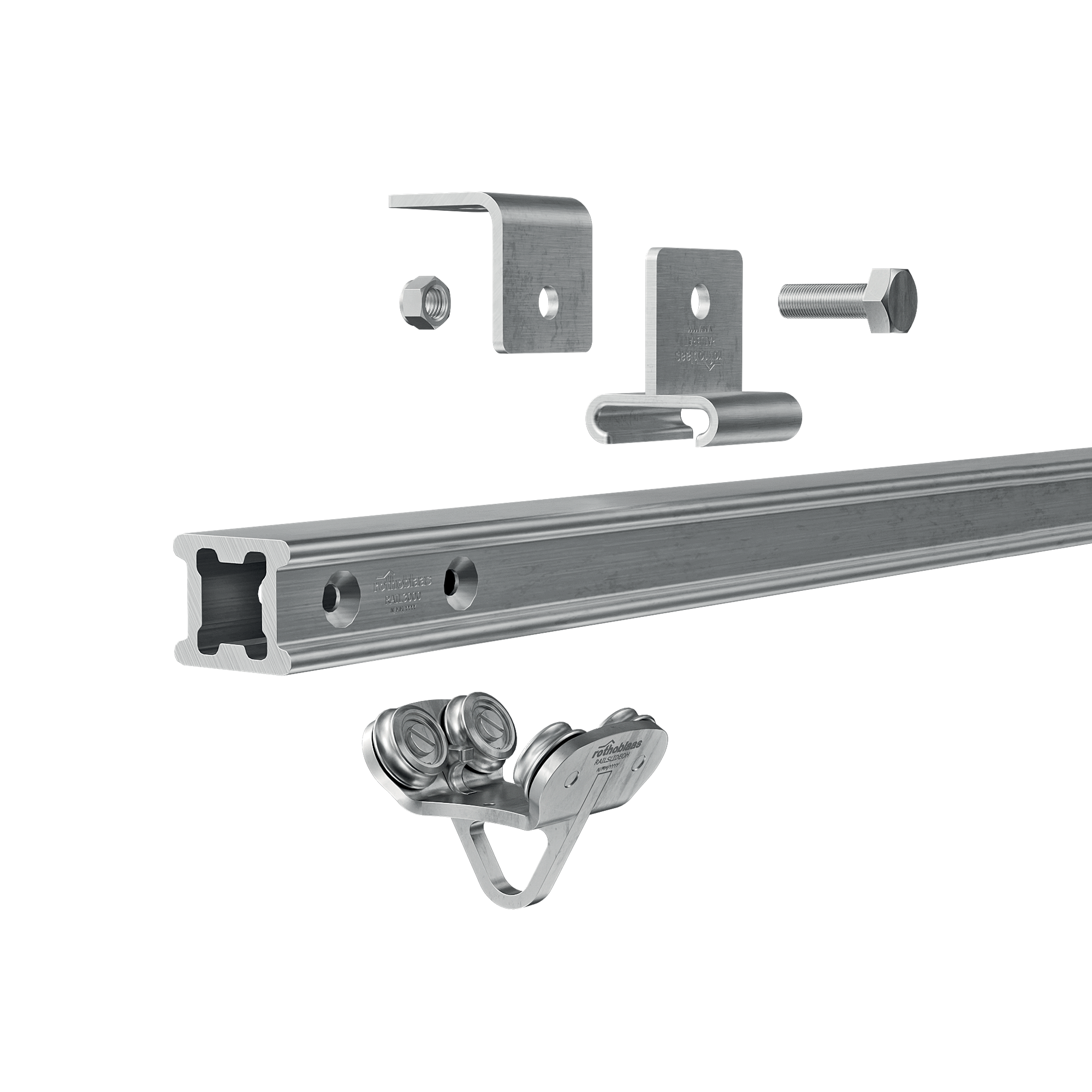

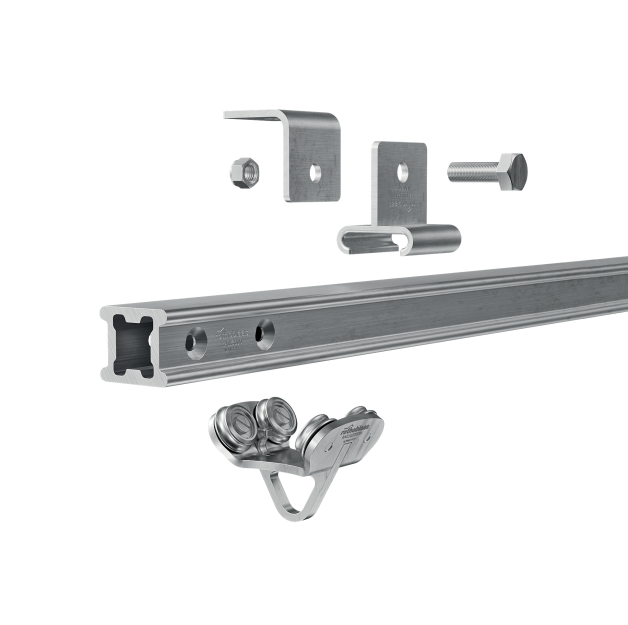

H-RAIL è progettato per essere utilizzato mediante un dispositivo scorrevole specifico, dotato di quattro ruote, che permette il lavoro in altezza, anche in sospensione.

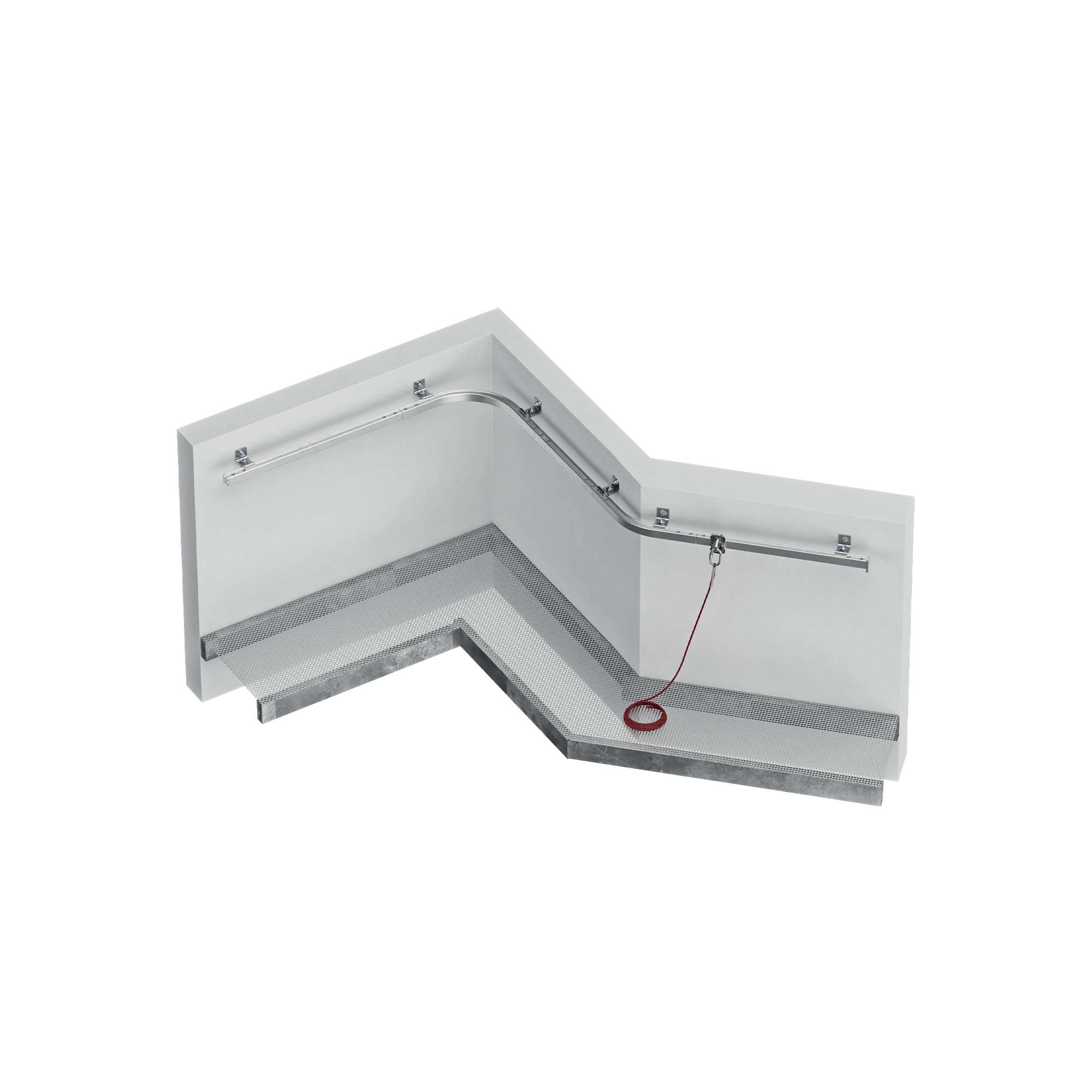

H-RAIL offre la possibilità di montaggio su diverse strutture (legno, calcestruzzo e acciaio) per adattarsi a ogni esigenza di installazione. A differenza degli altri modelli, H-RAIL ON WALL si installa a parete, mentre H-RAIL ON FLOOR in copertura e H-RAIL OVERHEAD al di sotto della struttura portante.
Grazie all’interasse fino a 6 m tra i supporti, il montaggio richiede un numero limitato di punti di fissaggio.
La sicurezza per definizione del lavoro in quota

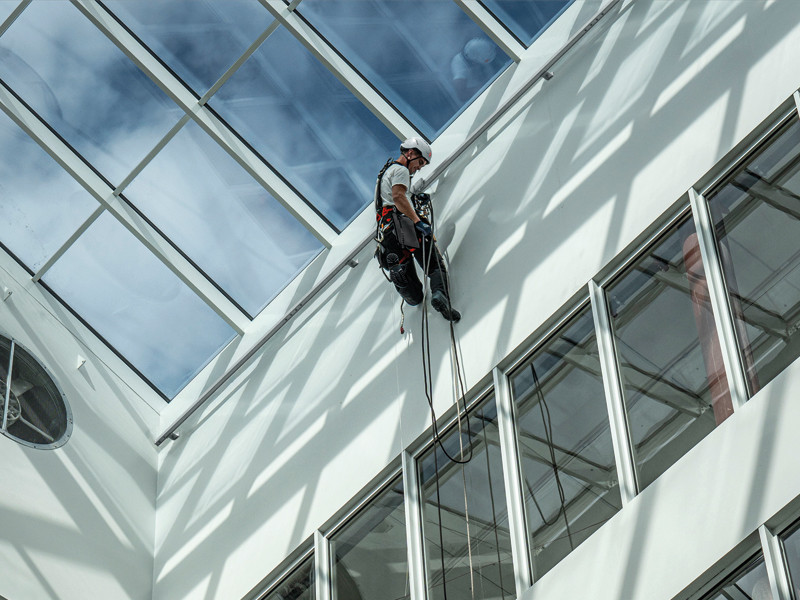

Cosa si intende per lavorare in quota? Il rischio di caduta da un’altezza superiore ai 2 metri definisce il lavoro in quota, che prevede sempre un ancoraggio sicuro. Per alcuni tipi di manutenzione, però, come quella delle facciate, soprattutto nel caso di grandi edifici, si tende a adottare soluzioni di sicurezza molto ingombranti, come le BMU, anche note come cestelli. Per la loro installazione è richiesto lo spazio per ospitare una macchina con braccio meccanico di grandi dimensioni, il cui peso e ingombro vanno considerati già nel progetto dell’edificio. H-RAIL, al contrario, grazie alla sua semplicità e leggerezza, può sempre essere installato in un secondo tempo, offrendo performance superiori.
Il sistema di ancoraggio H-RAIL ON WALL di Rothoblaas rappresenta l'ultima parola in termini di sicurezza per lavori in quota e manutenzione su tetti e facciate. Progettato con l'obiettivo di garantire la massima protezione per gli operatori, questo innovativo sistema di linee vita offre una soluzione affidabile e resistente per qualsiasi tipo di struttura. La sua installazione, realizzata direttamente sulla parete, è estremamente semplice e non richiede opere murarie complesse, garantendo un'efficienza di montaggio eccezionale. Il design ergonomico e compatto del sistema si integra armoniosamente con l'architettura circostante, senza compromettere l'estetica del luogo. Realizzato con materiali di altissima qualità e resistenza, assicura una protezione duratura nel tempo, conferendo tranquillità e sicurezza sia agli operatori che agli utenti delle strutture coinvolte. La versatilità e l'affidabilità di H-RAIL lo rendono la scelta ideale per una vasta gamma di applicazioni, dalla manutenzione industriale agli interventi su edifici residenziali, contribuendo a elevare gli standard di sicurezza e a proteggere la vita di chi lavora in altezza.
Documentazione
-
Scheda Tecnica
-
Dichiarazione di conformità
-
Norme di sicurezza, istruzioni di utilizzo e d’installazione
-
File BIM.ifc
-
File BIM.rfa
-
Dichiarazione di posa e ispezione
-
Manuale d'installazione
BINARIO
| CODICE | descrizione | materiale | B
[mm]
|
H
[mm]
|
L
[mm]
|
pz. |
|---|---|---|---|---|---|---|
| RAIL3000 | 3m aluminium rail | EN AW 6063 (T6) | 49 | 41 | 3000 | 1 |
| RAILVC90 | 90° curved rail | EN AW 6063 (T6) | 506 | 49 | 506 | 1 |
| RAILVC135 | 135° curved rail | EN AW 6063 (T6) | 260 | 49 | 558 | 1 |
SUPPORTO
| CODICE | descrizione | materiale | B
[mm]
|
H
[mm]
|
L
[mm]
|
pz. | |
|---|---|---|---|---|---|---|---|
| RAILBRAT | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 74 | 60 | 1 | |
| RAILBRATA4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 74 | 60 | 1 |
| RAILBRAT90 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 74 | 60 | 1 | |
| RAILBRAT90A4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 74 | 60 | 1 |
| RAILBRAT12 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 63 | 60 | 1 | |
| RAILBRAT12A4 |
New
|
rail bracket | - | 60 | 63 | 60 | 1 |
| RAILBRAT16 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 63 | 60 | 1 | |
| RAILBRAT16A4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 63 | 60 | 1 |
| RAILBRATW | rail bracket | AISI 304 stainless steel grade 1.4301 | 103 | 63 | 60 | 1 | |
| RAILBRATWA4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 103 | 63 | 60 | 1 |
| RAILBRAS | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 22 | 60 | 1 | |
| RAILBRASA4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 22 | 60 | 1 |
| RAILBRAW | rail bracket | AISI 304 stainless steel grade 1.4301 | 120 | 22 | 60 | 1 | |
| RAILBRAWA4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 120 | 22 | 60 | 1 |
TERMINALE
| CODICE | descrizione | materiale | B
[mm]
|
H
[mm]
|
L
[mm]
|
pz. | |
|---|---|---|---|---|---|---|---|
| RAILEND | rail terminal element | AISI 304 stainless steel grade 1.4301 | 84.5 | 48.6 | 55 | 1 | |
| RAILENDA4 |
New
|
rail terminal element | AISI 316 stainless steel grade 1.4401 | - | 48.6 | 55 | 1 |
| RAILENDOPEN | rail terminal element | AISI 304 stainless steel grade 1.4301 | 49 | 49 | 60 | 1 | |
| RAILENDOPENA4 |
New
|
rail terminal element | AISI 316 stainless steel grade 1.4401 | - | 49 | 60 | 1 |
DISPOSITIVO SCORREVOLE
| CODICE | descrizione | materiale | B
[mm]
|
H
[mm]
|
L
[mm]
|
pz. | |
|---|---|---|---|---|---|---|---|
| RAILSLIDE | sliding device | AISI 304 stainless steel grade 1.4301 | 50 | 51 | 70 | 1 | |
| RAILSLIDEA4 |
New
|
sliding device | AISI 316 stainless steel grade 1.4401 | 50 | 51 | 70 | 1 |
| RAILSLIDEOH | sliding device | AISI 304 stainless steel grade 1.4301 | 72 | 72 | 95 | 1 | |
| RAILSLIDEOHA4 |
New
|
sliding device | AISI 316 stainless steel grade 1.4401 | 72 | 72 | 95 | 1 |
GIUNZIONE
| CODICE | descrizione | materiale | B
[mm]
|
H
[mm]
|
L
[mm]
|
pz. |
|---|---|---|---|---|---|---|
| RAILJUN | rail junction element | EN AW 6082 | 28.7 | 32.7 | 340 | 1 |
TOOL
| CODICE | descrizione | materiale | B
[mm]
|
H
[mm]
|
L
[mm]
|
pz. |
|---|---|---|---|---|---|---|
| RAILJUNTOOL | rail tool | EN AW 6082 - 1.1191 (C45E) aluminium | 92 | 116 | 132 | 1 |
| RAILPLATE | rail id plate | - | - | 40 | 140 | 1 |
FISSAGGIO
| CODICE | descrizione | materiale | pz. | |
|---|---|---|---|---|
| RAILOCKSCREW | lock screw | A2-70 | 250 | |
| RAILSCREW | DIN 7991 A2-70 | A2-70 | 50 | |
| RAILSCREWA4 |
New
|
DIN 7991 A4-70 | A4-70 | 50 |
TARGAHORxy
| CODICE | descrizione | pz. |
|---|---|---|
| TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
| TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
| TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
| TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
| TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
| TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
| TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
| TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
| TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
| TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
| TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
| TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
| TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
| TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
| TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
| TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
| TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
| TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
| TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
| TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
| TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
| TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
| TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
| TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
| TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
| TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
| TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
| TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
