CONNETTORE TUTTO FILETTO A TESTA CILINDRICA
VGZ EVO

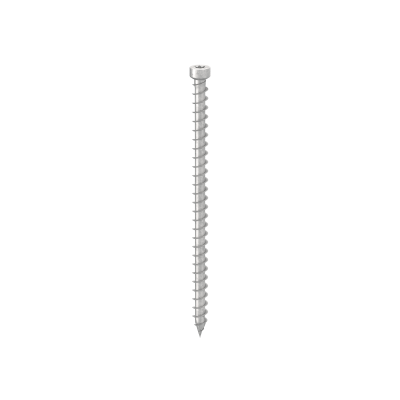

VGZ EVO è la vite per legno a filetto totale per usi strutturali.
Vite da legno VGZ EVO, garanzia di qualità e durabilità per le strutture esposte agli agenti atmosferici.

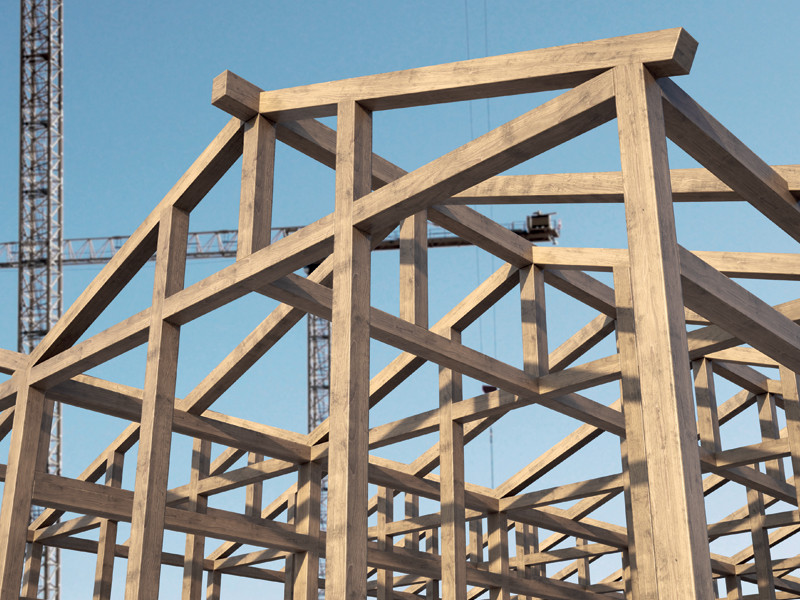

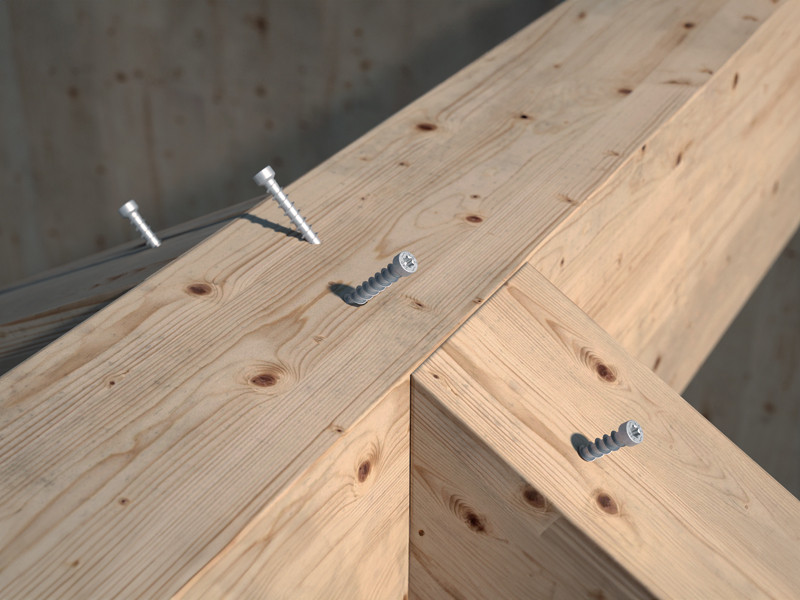

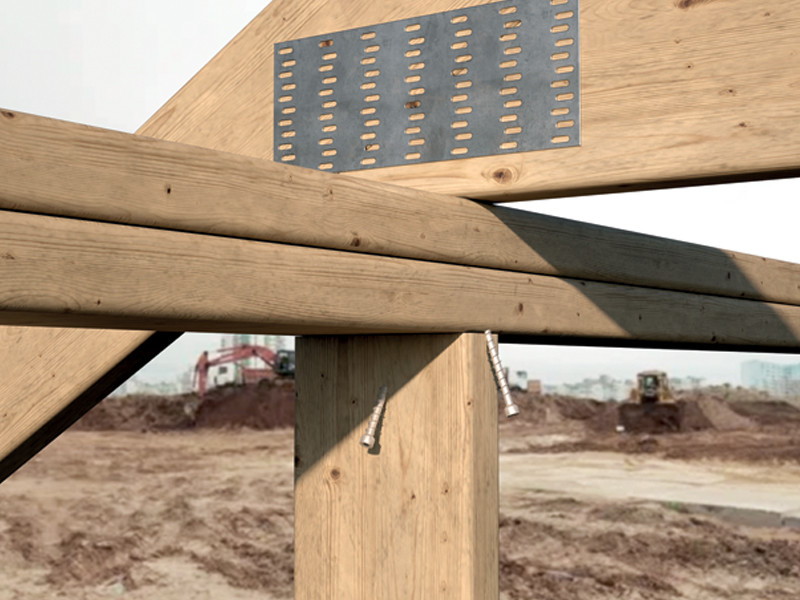

La vite VGZ EVO è omologata per applicazioni strutturali sollecitate in qualsiasi direzione rispetto alla fibra (α = 0° - 90°). È il connettore ideale per la realizzazione di strutture all’esterno. La filettatura profonda e l’acciaio ad alta resistenza (fy,k = 1000 N/mm2) garantiscono eccellenti performance a trazione.

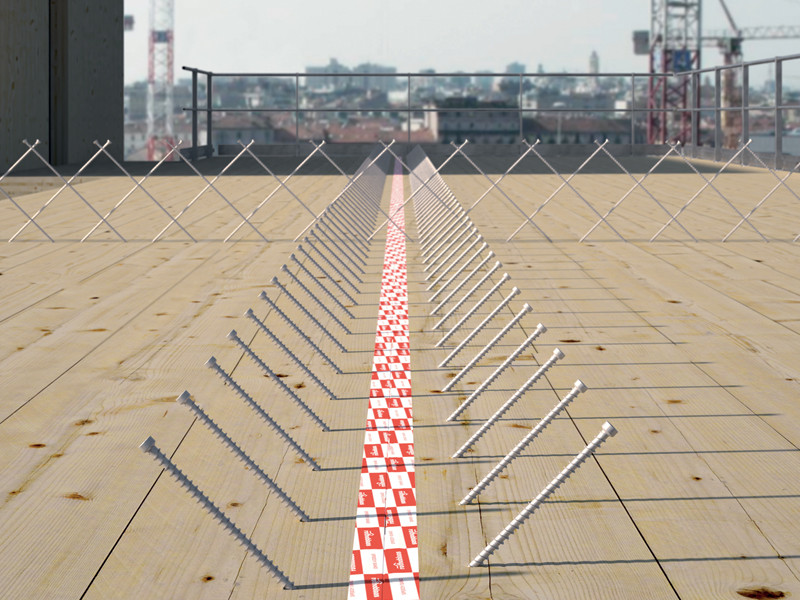

I valori sono testati, certificati e calcolati anche per X-Lam e legni ad alta densità come il microlamellare LVL. Le distanze minime tra un connettore e il successivo sono ridotte. In acciaio al carbonio, la vite per legno VGZ EVO è caratterizzata dal rivestimento C4 EVO multistrato di 20 μm con trattamento superficiale a base di resina epossidica e flakes di alluminio, che ha mostrato assenza di ruggine dopo test di 1440 ore di esposizione in nebbia salina secondo ISO 9227.

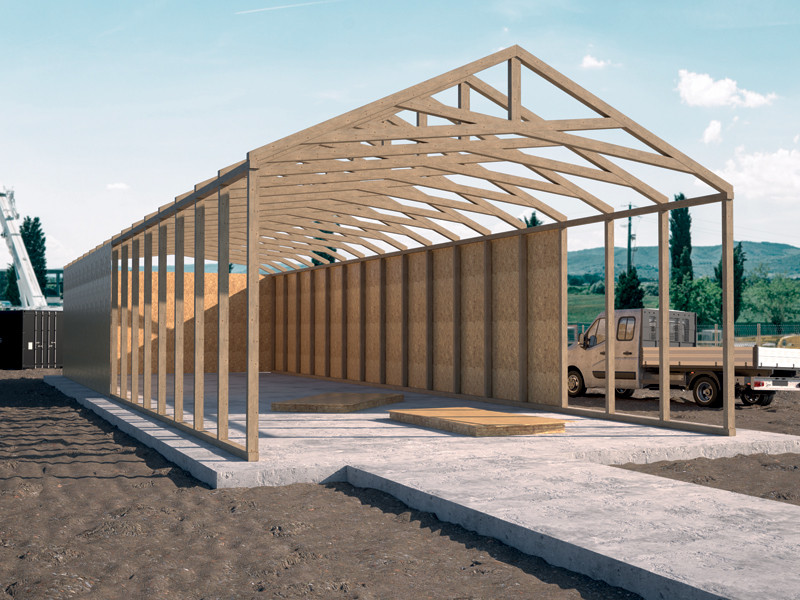

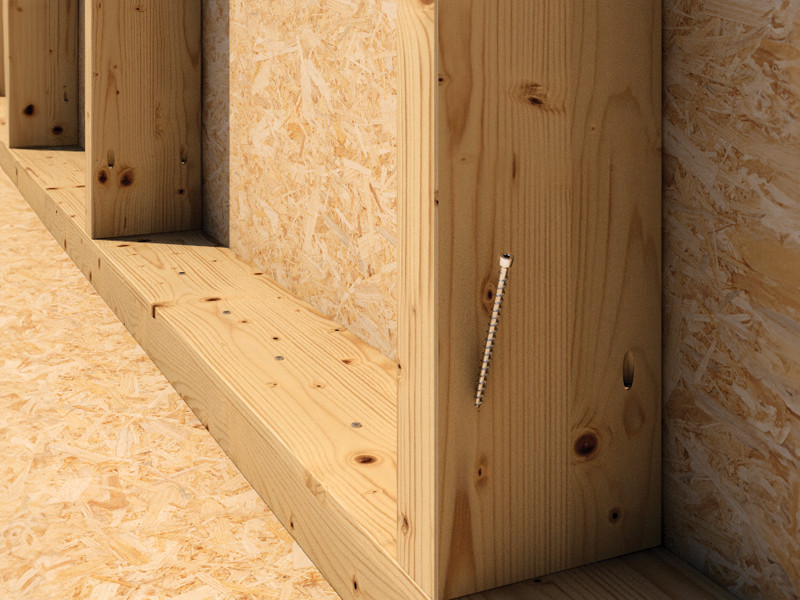

VGZ EVO è la vite ideale per utilizzo su pannelli a base di legno, legno massiccio, legno lamellare, legni ad alta densità. Classi di servizio 1, 2 e 3.
Caratteristiche
FOCUS | classe di corrosività C4 |
---|---|
TESTA | cilindrica a scomparsa |
DIAMETRO | 5,3 | 5,6 | 7,0 | 9,0 mm |
LUNGHEZZA | da 80 a 360 mm |
Documentazione
Scheda Tecnica
|
|
---|---|
Guida Distanze Minime
|
|
Scheda Tecnica USA
|
|
Scheda Tecnica JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificato ETA
|
|
Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
VGZ EVO
CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
---|---|---|---|---|---|---|---|---|---|
VGZEVO580 | - | 5.3 | 80 | 70 | 0.21 | 3 1/8'' | 2 3/4'' | TX25 | 50 |
VGZEVO5100 | - | 5.3 | 100 | 90 | 0.21 | 4'' | 3 1/2'' | TX25 | 50 |
VGZEVO5120 | - | 5.3 | 120 | 110 | 0.21 | 4 3/4'' | 4 3/8'' | TX25 | 50 |
VGZEVO5140 | - | 5.6 | 140 | 130 | 0.23 | 5 1/2'' | 5 1/8'' | TX25 | 50 |
VGZEVO5150 | - | 5.6 | 150 | 140 | 0.23 | 6'' | 5 1/2'' | TX25 | 50 |
VGZEVO5160 | - | 5.6 | 160 | 150 | 0.23 | 6 1/4'' | 6'' | TX25 | 50 |
VGZEVO780 | - | 7 | 80 | 70 | 0.28 | 3 1/8'' | 2 3/4'' | TX30 | 50 |
VGZEVO7100 | - | 7 | 100 | 90 | 0.28 | 4'' | 3 1/2'' | TX30 | 50 |
VGZEVO7120 | - | 7 | 120 | 110 | 0.28 | 4 3/4'' | 4 3/8'' | TX30 | 50 |
VGZEVO7140 | - | 7 | 140 | 130 | 0.28 | 5 1/2'' | 5 1/8'' | TX30 | 50 |
VGZEVO7160 | - | 7 | 160 | 150 | 0.28 | 6 1/4'' | 6'' | TX30 | 50 |
VGZEVO7180 | - | 7 | 180 | 170 | 0.28 | 7 1/8'' | 6 3/4'' | TX30 | 50 |
VGZEVO7200 | - | 7 | 200 | 190 | 0.28 | 8'' | 7 1/2'' | TX30 | 50 |
VGZEVO7220 | - | 7 | 220 | 210 | 0.28 | 8 5/8'' | 8 1/4'' | TX30 | 50 |
VGZEVO7240 | - | 7 | 240 | 230 | 0.28 | 9 1/2'' | 9 1/16'' | TX30 | 50 |
VGZEVO7260 | - | 7 | 260 | 250 | 0.28 | 10 1/4'' | 10'' | TX30 | 50 |
VGZEVO7280 | - | 7 | 280 | 270 | 0.28 | 11'' | 10 5/8'' | TX30 | 50 |
VGZEVO7300 | - | 7 | 300 | 290 | 0.28 | 11 3/4'' | 11 7/16'' | TX30 | 50 |
VGZEVO7340 | - | 7 | 340 | 330 | 0.28 | 13 3/8'' | 13'' | TX30 | 50 |
VGZEVO7380 | - | 7 | 380 | 370 | 0.28 | 15'' | 14 9/16'' | TX30 | 50 |
VGZEVO9160 | - | 9 | 160 | 150 | 0.36 | 6 1/4'' | 6'' | TX40 | 50 |
VGZEVO9180 | - | 9 | 180 | 170 | 0.36 | 7 1/8'' | 6 3/4'' | TX40 | 50 |
VGZEVO9200 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 50 |
VGZEVO9220 | - | 9 | 220 | 210 | 0.36 | 8 5/8'' | 8 1/4'' | TX40 | 50 |
VGZEVO9240 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 50 |
VGZEVO9260 | - | 9 | 260 | 250 | 0.36 | 10 1/4'' | 10'' | TX40 | 50 |
VGZEVO9280 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 50 |
VGZEVO9300 | - | 9 | 300 | 290 | 0.36 | 11 3/4'' | 11 7/16'' | TX40 | 50 |
VGZEVO9320 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
VGZEVO9340 | - | 9 | 340 | 330 | 0.36 | 13 3/8'' | 13'' | TX40 | 25 |
VGZEVO9360 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
VGZEVO9380 | - | 9 | 380 | 370 | 0.36 | 15'' | 14 9/16'' | TX40 | 25 |
VGZEVO9400 | - | 9 | 400 | 390 | 0.36 | 15 3/4'' | 15 3/8'' | TX40 | 25 |
VGZEVO9440 | - | 9 | 440 | 430 | 0.36 | 17 1/4'' | 16 15/16'' | TX40 | 25 |
VGZEVO9480 | - | 9 | 480 | 470 | 0.36 | 19'' | 18 1/2'' | TX40 | 25 |
VGZEVO9520 | - | 9 | 520 | 510 | 0.36 | 20 1/2'' | 20 1/16'' | TX40 | 25 |
VGZEVO11250 | - | 11 | 250 | 240 | 0.44 | 10'' | 9 1/2'' | TX50 | 25 |
VGZEVO11300 | - | 11 | 300 | 290 | 0.44 | 11 3/4'' | 11 7/16'' | TX50 | 25 |
VGZEVO11350 | - | 11 | 350 | 340 | 0.44 | 13 3/4'' | 13 3/8'' | TX50 | 25 |
VGZEVO11400 | - | 11 | 400 | 390 | 0.44 | 15 3/4'' | 15 3/8'' | TX50 | 25 |
VGZEVO11450 | - | 11 | 450 | 440 | 0.44 | 17 3/4'' | 17 1/4'' | TX50 | 25 |
VGZEVO11500 | - | 11 | 500 | 490 | 0.44 | 19 3/4'' | 19 5/16'' | TX50 | 25 |
VGZEVO11550 | - | 11 | 550 | 540 | 0.44 | 21 5/8'' | 21 1/4'' | TX50 | 25 |
VGZEVO11600 | - | 11 | 600 | 590 | 0.44 | 23 5/8'' | 23 1/4'' | TX50 | 25 |
