MEMBRANA TRASPIRANTE MONOLITICA PER COPERTURA E PARETE TRASPIR EVO 160
Membrana traspirante tetto in film monolitico per ogni sistema costruttivo

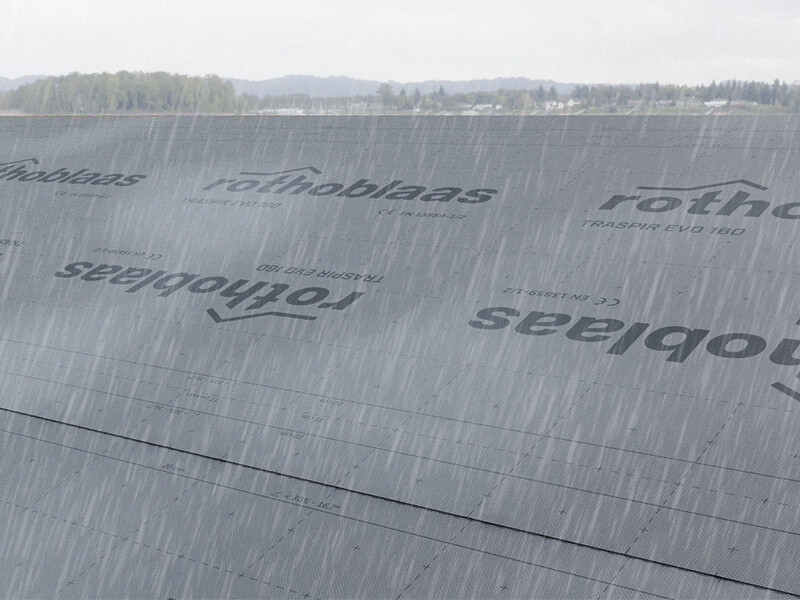

TRASPIR EVO 160 è la membrana traspirante monolitica per l'impermeabilizzazione e la tenuta all'aria di coperture e pareti in legno, acciaio e muratura. Come membrana impermeabile traspirante tetto, unisce traspirabilità e tenuta all'acqua in un unico strato funzionale: il film in elastomero estruso tra due strati di tessuto non tessuto in PP garantisce durabilità nel tempo anche in condizioni di cantiere prolungate. Applicabile sul lato interno ed esterno della copertura. Reazione al fuoco classe B-s1,d2 (EN 13501-1). Impermeabilità classe W1 (EN 1928). Certificata EN 13859-1/2.

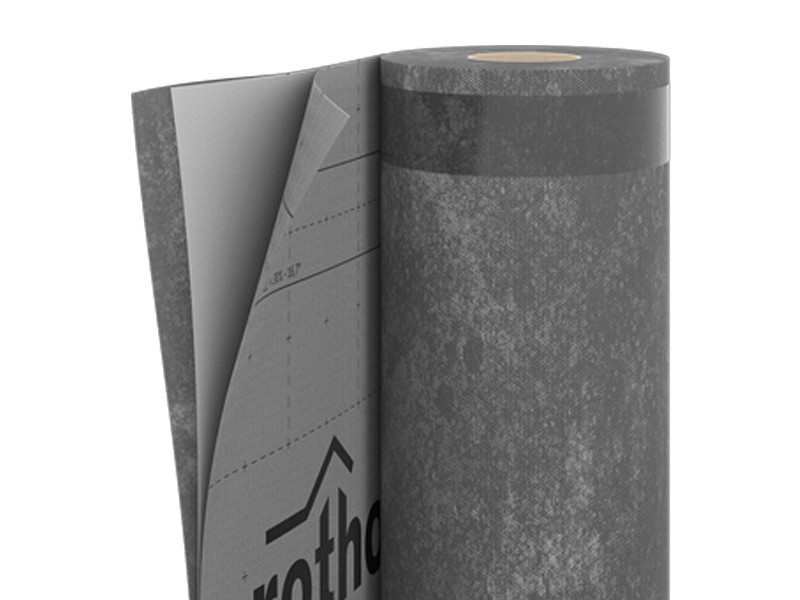

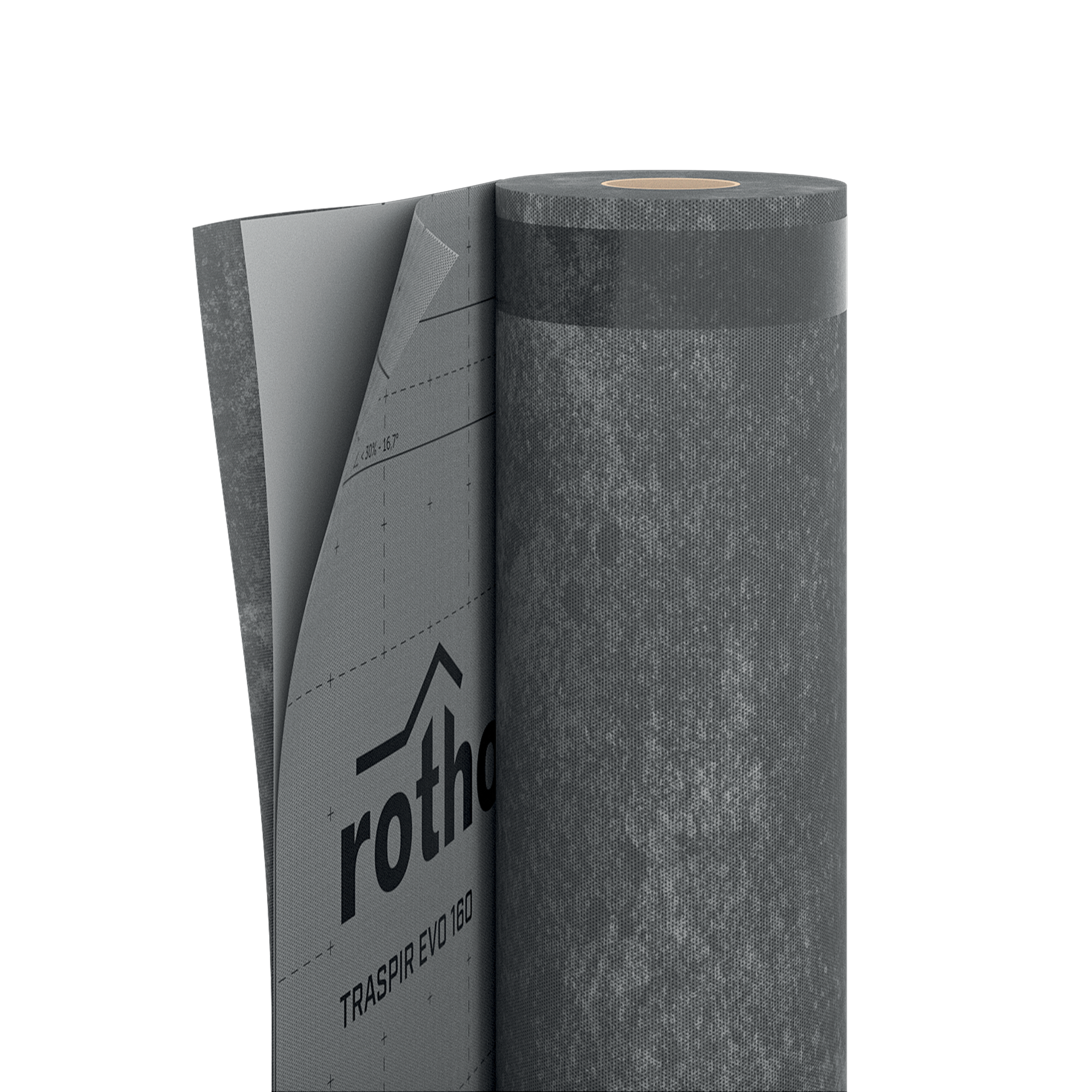

Disponibile in larghezze da 1,5 m e 3,0 m, con versione TT a doppio tape integrato.
Membrana traspirante tetto TRASPIR EVO 160: composizione e prestazioni
TRASPIR EVO 160 è una membrana impermeabile traspirante tetto in film monolitico con Sd 0,1 m (EN 1931), grammatura 160 g/m², spessore 0,5 mm. La struttura monolitica non genera stress meccanici in produzione, mantenendo il film elastico e resistente agli inquinanti nel tempo. Membrana autoestinguente (classe B-s1, d2), non propaga la fiamma in caso di incendio, contribuendo alla protezione della struttura.
Dati tecnici principali (EN 13859-1/2):
— Trasmissione vapore Sd: 0,1 m (34 US Perm)
— Resistenza a trazione MD/CD: 280/220 N/50 mm
— Resistenza a lacerazione chiodo MD/CD: 180/200 N
— Impermeabilità all'acqua: classe W1 · Colonna d'acqua > 500 cm (ISO 811)
— Reazione al fuoco: classe B-s1,d2 (EN 13501-1)
— Stabilità UV: 1000h (EN 13859-1/2) · Flessibilità a basse temperature: -40 °C
— Resistenza temperatura: -40/100 °C · Resistenza passaggio aria: < 0,02 m³/(m²h50Pa)
Testata secondo ASTM E331 a 300 Pa: nessuna infiltrazione. Invecchiamento artificiale 5000h UV a 50°C + 90 giorni a 70°C (progetto MEZeroE): impermeabilità classe W1 mantenuta. EPD disponibile.
Membrana traspirante monolitica per copertura in legno: perché sceglierla rispetto a una microporosa?
La membrana monolitica trasmette il vapore attraverso la catena polimerica idrofilica, senza micropori. Non subisce stress meccanici in produzione e mantiene impermeabilità e traspirabilità anche in presenza di inquinanti. Quella microporosa, realizzata con polimeri idrofobici, è più sensibile agli agenti chimici e al degrado UV nel tempo.
Membrana traspirante tetto: monolitica o microporosa?
Le membrane monolitiche hanno una sola fonte di stress, le radiazioni UV, mentre quelle microporose subiscono anche lo stress meccanico del processo produttivo, che le rende più rigide e vulnerabili al degrado.
TRASPIR EVO 160 ha superato 1000h di invecchiamento UV mantenendo impermeabilità classe W1 e resistenza a trazione di 260/200 N/50 mm dopo il test (EN 1297/EN 12311-1).
Membrana impermeabile traspirante tetto con reazione al fuoco B-s1,d2: cosa significa?
La classe B-s1,d2 indica che la membrana non propaga la fiamma (B), produce fumo in quantità limitata (s1) e non gocciola in caso di incendio (d2). È una delle classificazioni più elevate previste da EN 13501-1 per le membrane flessibili. TRASPIR EVO 160 è testata anche secondo NFPA 285 e ASTM E84 (classe 1/classe A) per i mercati nordamericani.
Documentazione
-
Scheda Tecnica
- Scheda Tecnica Croatian
- Scheda Tecnica Czech
- Scheda Tecnica English
- Scheda Tecnica French
- Scheda Tecnica German
- Scheda Tecnica Greek
- Scheda Tecnica Hungarian
- Scheda Tecnica Italian
- Scheda Tecnica Polish
- Scheda Tecnica Portuguese
- Scheda Tecnica Romanian
- Scheda Tecnica Russian
- Scheda Tecnica Slovene
- Scheda Tecnica Spanish
-
Xml-File WUFI
-
Consigli di posa
-
Environmental Product Declaration (EPD)
-
TEST REPORT USA-CA
Dati Tecnici
| Proprietà | Normativa | Valori Testati | Conversione USC |
|---|---|---|---|
| Grammatura | EN 1849-2 | 160 g/m² | 0.52 oz/ft² |
| Spessore | EN 1849-2 | 0,5 mm | 20 mil |
| Trasmissione del vapore d'acqua (Sd) | EN 1931 | 0,1 m | 34.965 US perm |
| Trasmissione del vapore d'acqua (dry cup) | ASTM E96/ E96M | 12.3 US perm | - |
| Trasmissione del vapore d'acqua (dry cup) | ASTM E96/ E96M | 702 ng/(s·m²·Pa) | - |
| Resistenza a trazione MD/CD | EN 12311-1 | 280 / 220 N/50mm | 32 / 25 lbf/in |
| Allungamento MD/CD | EN 12311-1 | 50 / 60 % | - |
| Resistenza a lacerazione del chiodo MD/CD | EN 12310-1 | 180 / 200 N | 40 / 45 lbf |
| Impermeabilità all'acqua | EN 1928 | classe W1 | - |
| Resistenza alla temperatura | - | -40 / 100 °C | -40 / 212 °F |
| Reazione al fuoco | EN 13501-1 | classe B-s1,d2 | - |
| Resistenza al passaggio dell'aria | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Conduttività termica (λ) | - | 0,4 W/(m·K) | 0.23 BTU/(h·ft·°F) |
| Calore specifico | - | 1800 J/(kg·K) | - |
| Densità | - | ca. 370 kg/m³ | - |
| Fattore di resistenza al vapore (μ) | - | ca. 160 | - |
| Resistenza dei giunti | EN 12317-2 | > 200 / N/50mm | > 22.840589 / lb/in |
| Resistenza alla penetrazione d'acqua a 300Pa su parete | ASTM E331 | - | - |
Composizione
| STRATO SUPERIORE | tessuto non tessuto in PP |
|---|---|
| STRATO INTERMEDIO | film traspirante monolitico in PE |
| STRATO INFERIORE | tessuto non tessuto in PP |
Voci di Capitolato
TRASPIR EVO 160
Fornitura e posa in opera di membrana traspirante monolitica, Tipo TRASPIR EVO 160.
Composizione
Dallo strato superiore allo strato inferiore:
tessuto non tessuto in PP;
film traspirante monolitico;
tessuto non tessuto in PP.
Proprietà
Grammatura [g/m²]: 160
Spessore [mm]: 0,5
Trasmissione del vapore d'acqua (Sd)[m]: 0,1
Resistenza a trazione MD/CD [N/50 mm]: 280/220
Allungamento MD/CD [%]: 50/60
Resistenza a lacerazione del chiodo MD/CD [N]: 180/200
Impermeabilità all'acqua: classe W1 (EN 1928)
Reazione al fuoco: classe B-s1, d2 (EN 13501-1)
Resistenza alla temperatura [°C]: -40/100
Stabilità UV: 1000h (8 mesi)
VOC [%]: non rilevante
Normativa e certificazioni
Marcata CE secondo la norma EN 13859-1/2
LCA
EPD
ASTM E84 Class 1 - Class A
AUS 4200.1 Class 4
Descrizione
La superficie di applicazione deve essere asciutta, priva di polvere e grassi. Vanno eliminati elementi in superficie in modo che la membrana non si danneggi durante la posa.
Impiego consigliato: È garantita la protezione diretta ai raggi UV. È quindi prevista l’installazione sia sul lato interno sia sul lato esterno dell’involucro.

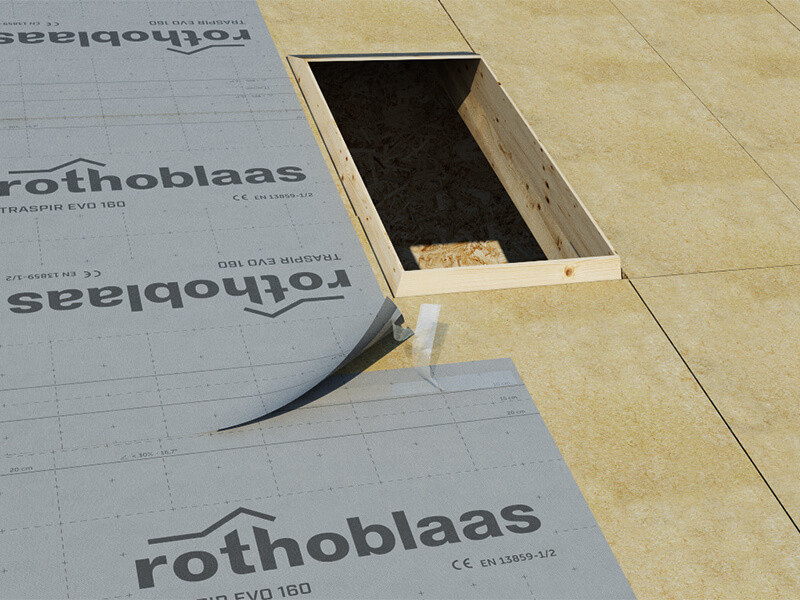

Posa in opera: Srotolare la membrana e, qualora non si utilizzasse la tipologia di telo con doppio tape, è necessario realizzare la sigillatura con nastro tipo: FLEXY BAND, FLEXY BAND UV, SPEEDY BAND o EASY BAND.
Posa in opera rispettando il valore B-s1, d2: Srotolare la membrana e realizzare la sigillatura con nastro di caratteristiche di resistenza al fuoco analoghe a quelle della membrana.
Assicurarsi che la sovrapposizione tra le membrane sia di almeno 15 cm per ottenere una tenuta ottimale.
Affinché il lavoro risulti eseguito a regola d’arte, deve essere previsto l’utilizzo del punto chiodo.
Eventuali approfondimenti sulla posa possono essere trovati nelle istruzioni specifiche messe a disposizione dal fornitore.
