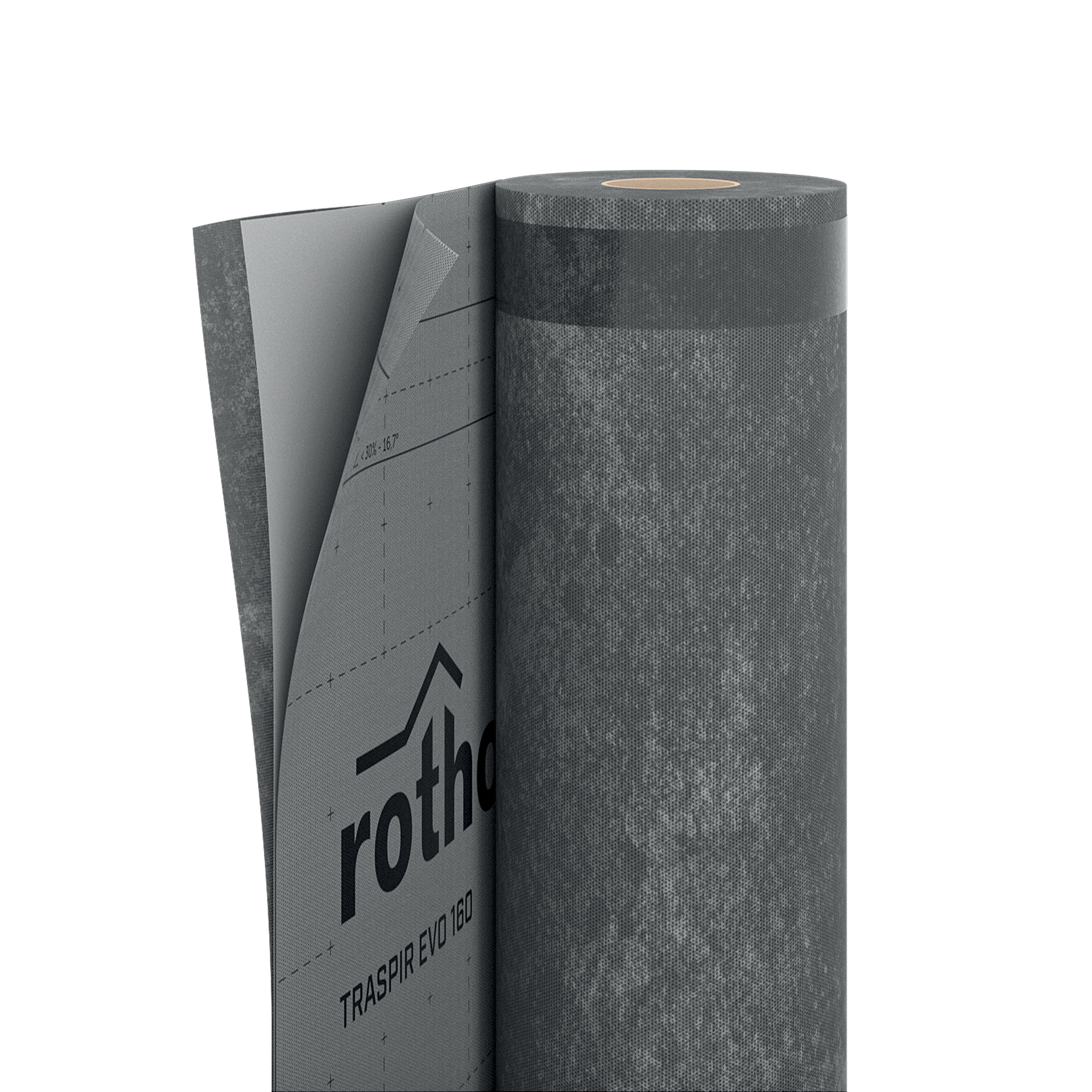

MEMBRANA ALTAMENTE TRASPIRANTE MONOLITICA

TRASPIR EVO 160

La membrana altamente traspirante monolitica TRASPIR EVO 160 assicura impermeabilizzazione e tenuta all’aria, oltre a una reazione al fuoco eccellente (B-s1, d2) e un’elevata stabilità UV. Si compone di un film monolitico in elastomero estruso tra due strati di protezione in polipropilene ed è concepita per posa sia sul lato interno, sia su quello esterno della copertura.

Video

TRASPIR EVO 160, stabilità UV e reazione al fuoco al top per le tue strutture in legno.

La struttura monolitica della membrana TRASPIR EVO 160 garantisce una sua eccellente durabilità nel tempo grazie alla speciale composizione. Membrana autoestinguente (classe B-s1, d2), non propaga la fiamma in caso di incendio, contribuendo alla protezione della struttura.

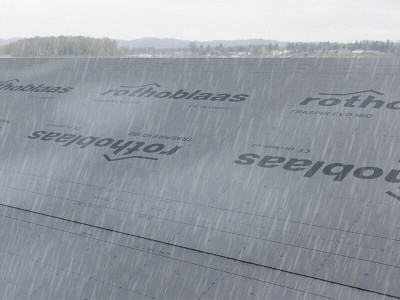

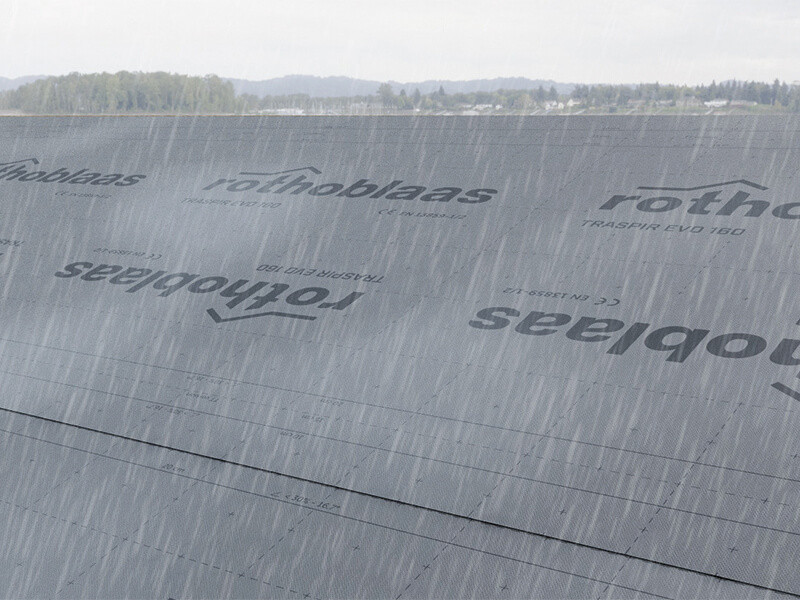

La stabilità ai raggi UV con esposizione totale alle radiazioni, senza alcuna protezione, è eccezionale: la membrana ha superato il test di invecchiamento artificiale che prevede un’esposizione alla luce UV per 1000 ore.

Documentazione

Scheda Tecnica
Dichiarazione di prestazione (DOP) Scarica
Xml-File WUFI
Consigli di posa
Environmental Product Declaration (EPD) Scarica

TRASPIR EVO 160

CODICE descrizione tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
pz./bancale
TEVO160 TRASPIR EVO 160 - 1.5 50 75 5 164 807 30
TTTEVO160 TRASPIR EVO 160 TT TT 1.5 50 75 5 164 807 30

Dati Tecnici
EN 13859-1/2
ASTM E331 @300Pa | PASS
ASTM E2178 | PASS
ASTM E96 | 12.3 US PERM
L C A L C A
EPD EPD EP D
CAN/ULC-S741 | PASS
national-classifications AT Önorm B4119 UD Typ I
national-classifications CH SIA 232 UD (wU)
national-classifications DE ZVDH USB-A UDB-A
national-classifications FR DTU 31.2 E1 Sd1 TR1 E600 Jf C2
national-classifications IT UNI 11470 B/R2
EN 13501-1 B-s1,d2

Grammatura EN 1849-2 160 g/m² 0.52 oz/ft²
Spessore EN 1849-2 0,5 mm 20 mil
Trasmissione del vapore d'acqua (Sd) EN 1931 0,1 m 34.965 PERM
Trasmissione del vapore d'acqua (dry cup) ASTM E96/ E96M 12.3 PERM -
Trasmissione del vapore d'acqua (dry cup) ASTM E96/ E96M 702 ng/(s·m²·Pa) -
Resistenza a trazione MD/CD EN 12311-1 280 / 220 N/50mm 32 / 25 lb/in
Allungamento MD/CD EN 12311-1 50 / 60 % -
Resistenza a lacerazione del chiodo MD/CD EN 12310-1 180 / 200 N 40 / 45 lbf
Impermeabilità all'acqua EN 1928 classe W1 -
Resistenza termica - -40 / 100 °C -40 / 212 °F
Reazione al fuoco EN 13501-1 classe B-s1,d2 -
Resistenza al passaggio dell'aria EN 12114 < 0,02 m³/(m²·h·50Pa) < 0.001 cfm/ft² at 50Pa
Conduttività termica (λ) - 0,4 W/(m·K) 2.77 (BTU·in)/(h·ft²·°F)
Calore specifico - 1800 J/(kg·K) -
Densità - ca. 370 kg/m³ -
Fattore di resistenza al vapore (μ) - ca. 160 -
Resistenza dei giunti EN 12317-2 > 200 / N/50mm > 22.840589 / lb/in
Contenuto VOC - 0 % -
Stabilità UV EN 13859-2 6 mesi -
Esposizione agli agenti atmosferici - 6 settimane -
Colonna d'acqua ISO 811 > 500 cm > 196.8504 in
Dopo invecchiamento artificiale - impermeabilità all'acqua EN 1297 / EN 1928 classe W1 -
Dopo invecchiamento artificiale - resistenza a trazione MD/CD EN 1297 / EN 12311-1 260 / 200 N/50mm 30 / 23 lb/in
Dopo invecchiamento artificiale - allungamento EN 1297 / EN 12311-1 40 / 50 % -
Flessibilità alle basse temperature EN 1109 -40 / °C -40 / °F
Test pioggia battente TU Berlin superato -
Resistenza alla penetrazione d'acqua di pareti esterne a 300Pa ASTM E331 superato -
Barriera all'aria ASTM E2178 superato -
Barriera all'aria (prima e dopo invecchiamento) CAN/ULC-S741 conforme -

Voci di Capitolato

Fornitura e posa in opera di membrana altamente traspirante monolitica , tipo TRASPIR EVO 160
Marcatura CE in accordo a : EN 13859-1/2

Proprietà:

Grammatura [g/m²] : 160
Trasmissione del vapore d'acqua Sd [m] : 0,1
Resistenza a trazione MD/CD [N/50mm] : 280/220
Allungamento MD/CD [%] : 50/60
Resistenza lacerazione chiodo MD/CD [N] : 180/200
Impermeabilità all'acqua : classe W1
Emissioni VOC (COV) (% (classe A+)) : 0
Resistenza termica [°C] : -40/+80
Reazione al fuoco : B-s1, d2

Indicazioni di posa per: TETTO

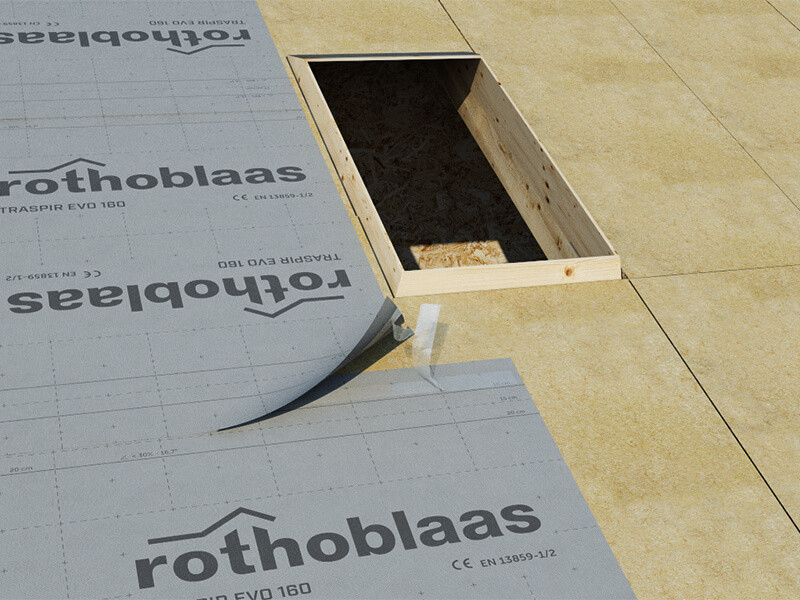

TRASPIR EVO 160 si pone parallelamente alla linea di gronda, a partire dal bordo inferiore del tetto. Il secondo strato deve essere sovrapposto almeno 10-20 centimetri al precedente (in base alla pendenza della copertura), come viene indicato sul layout secondo le regole del buon costruire. Il telo deve essere applicato su un supporto continuo con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una volta giunti in sommità della copertura, è consigliabile che la membrana sporga oltre la linea di colmo per almeno 30 centimetri favorendo una perfetta sovrapposizione con gli starti di telo che si sovrapporranno sull'altra falda della copertura. Si raccomanda inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua si raccomanda l'utilizzo di EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE. L'eventuale presenza di doppia banda adesiva integrata può sostituire la corretta sigillatura all'aria e all'acqua.

Indicazioni di posa per: PARETE

TRASPIR EVO 160 si pone parallelamente alla trave di banchina o al solaio se posa su parete. Il secondo strato deve essere sovrapposto almeno 15 centimetri al precedente. Ogni strato deve essere fissato al supporto con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Si consiglia inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua, si raccomanda l'utilizzo di EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE oppure in caso di superfici ruvide valutare l'utilizzo del PRIMER in aggiunta a FLEXI BAND, PRIMER SPAY, PRIMER .

Composizione

STRATO SUPERIORE tessuto non tessuto in PP
STRATO INTERMEDIO film traspirante monolitico in PE
STRATO INFERIORE tessuto non tessuto in PP
