TC FUSION

LA RIVOLUZIONE DEL SOLAIO IN XLAM TC FUSION

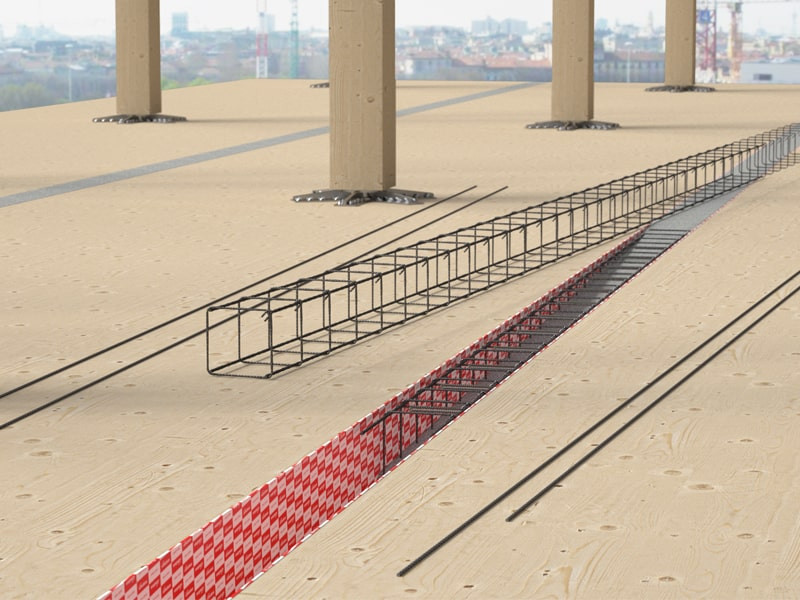

Il problema di realizzare un solaio in XLAM sufficientemente rigido da permettere una grande distanza tra le colonne portanti non è più un problema. Per ragioni di trasporto, i pannelli non possono essere molto larghi (in genere al massimo 3,5 m) e per connetterli tra loro in modo sufficientemente rigido vengono incollati in cantiere.

Il sistema Rothoblaas TC FUSION permette invece di unire i pannelli non più tramite incollaggio, bensì tramite una connessione legno-calcestruzzo-legno. Grazie alla rigidezza del cemento armato, il solaio XLAM così realizzato risulta particolarmente resistente alla deformazione e alle vibrazioni, consentendo di sfruttare al massimo le potenzialità dei sistemi SPIDER e PILLAR.

Contatta l'agente
ETA-22/0806
Missing Title
Missing Title
Descrizione

Applicazioni

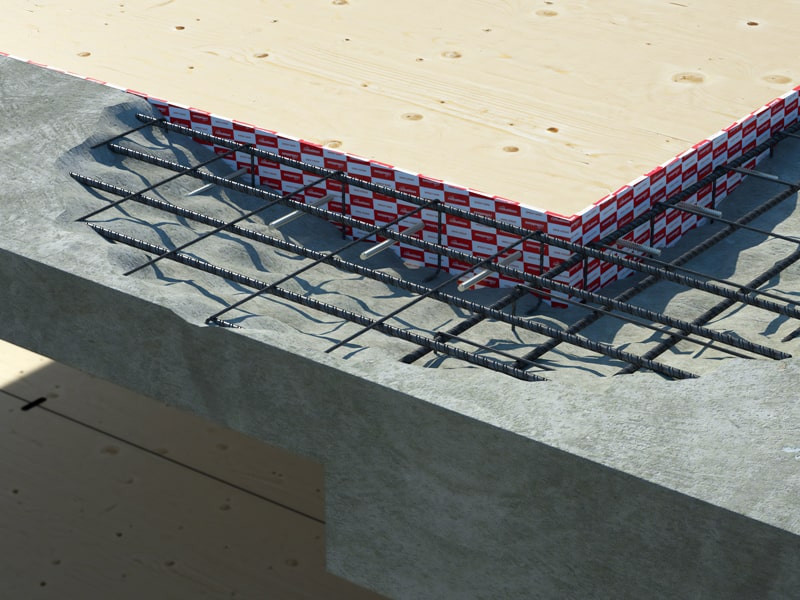

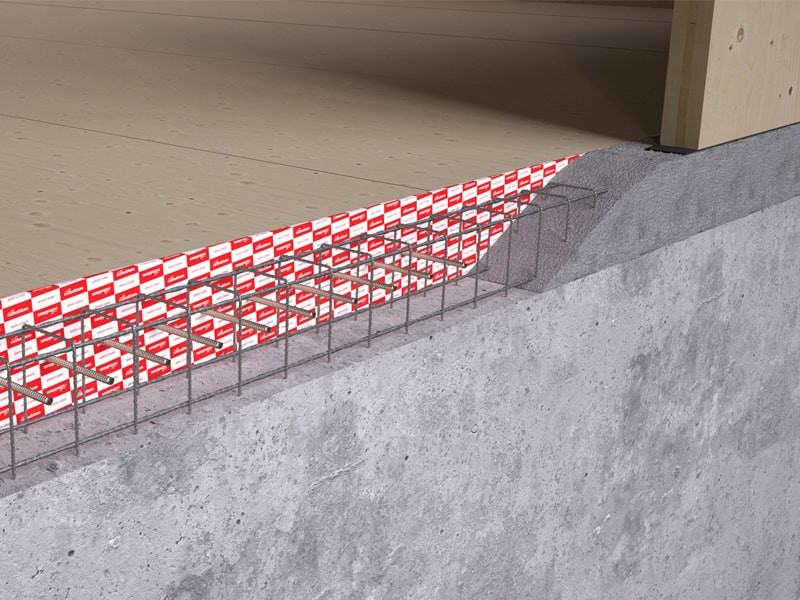

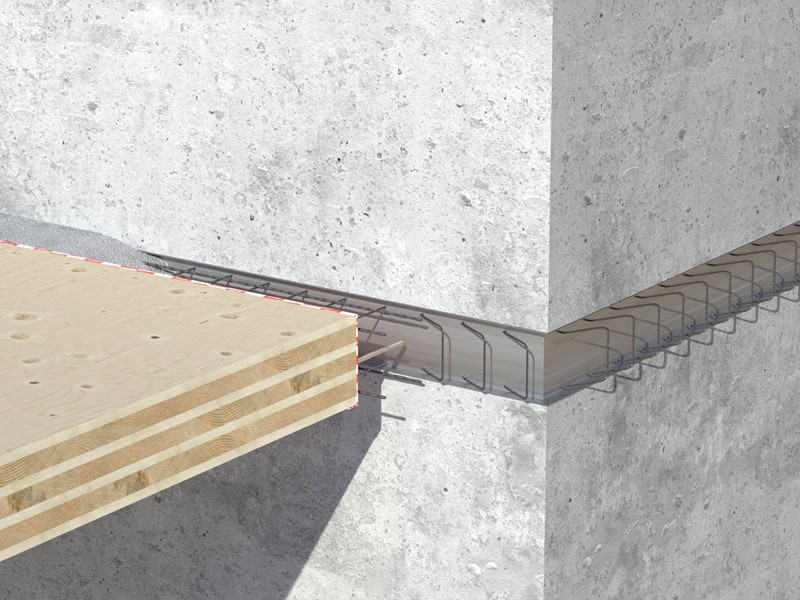

Il sistema TC FUSION trova ovviamente spazio non solo nei solai, ma in una moltitudine di situazioni in cui un pannello in XLAM deve essere collegato rigidamente a un elemento in cemento armato. Ad esempio, è possibile creare l’appoggio di un solaio in XLAM su una parete in cemento armato oppure utilizzare il sistema per l’attacco a terra di una parete XLAM, oppure ancora collegare pareti XLAM ad una in cemento armato.

Come funziona TC FUSION

I connettori tutto filetto VGS, VGZe RTR sono ora certificati per ogni tipo di applicazione in cui un elemento in legno (parete, solaio ecc.) deve trasmettere sollecitazioni a un elemento in calcestruzzo (nucleo di controvento, fondazione ecc.).

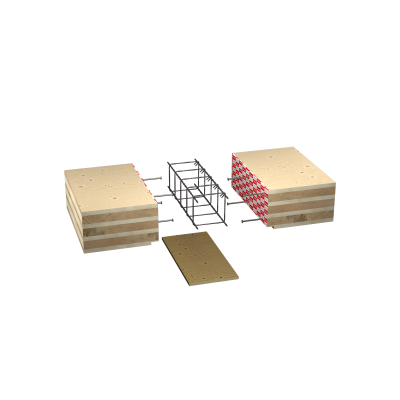

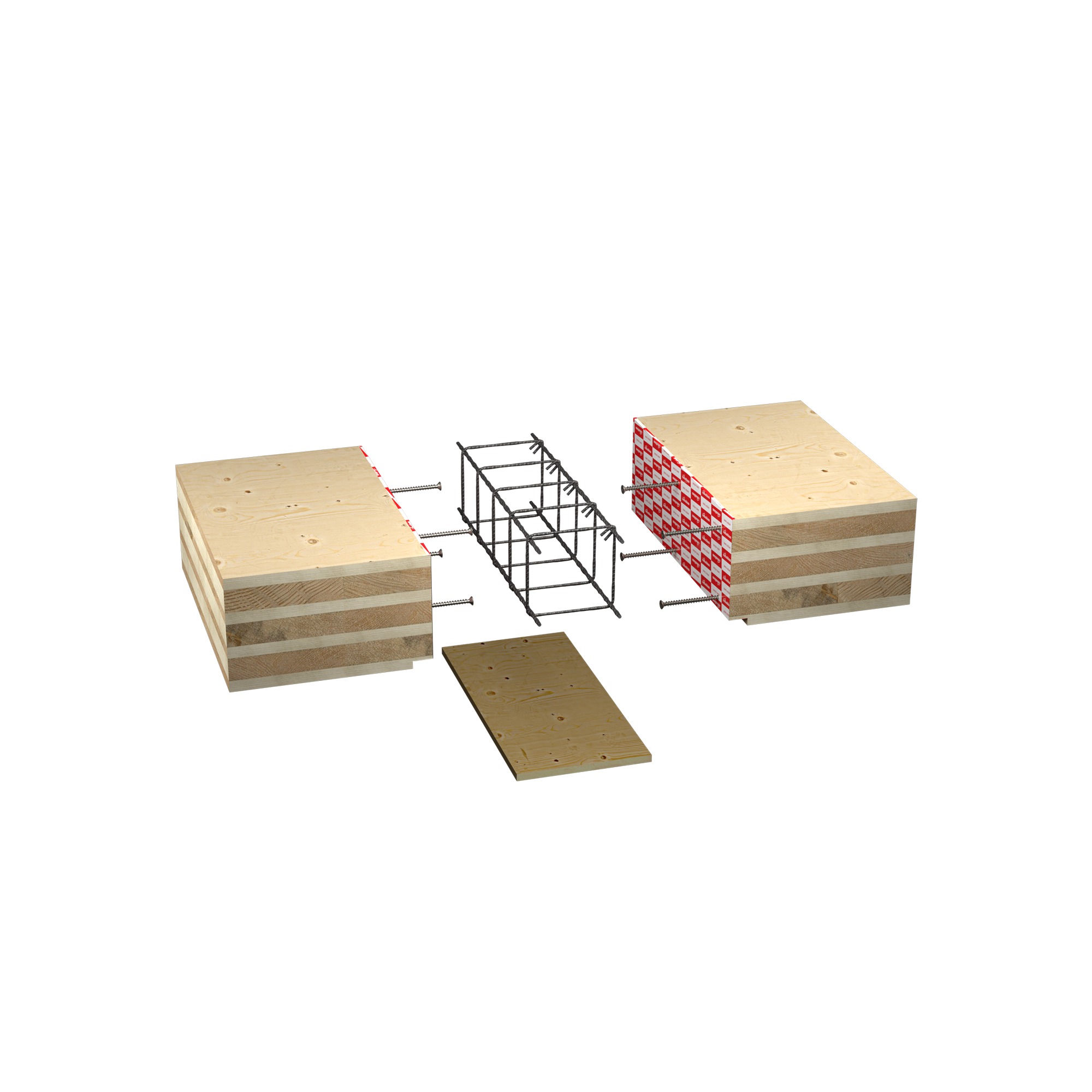

La prefabbricazione del calcestruzzo si sposa con quella del legno: le armature di ripresa inserite nel getto in calcestruzzo accolgono i connettori per legno tutto filetto; il getto integrativo eseguito dopo la posa dei componenti in legno completa la connessione.

TC FUSION consente di realizzare connessioni fra pannelli XLAM con resistenza e rigidezza eccezionali per sollecitazioni di taglio, momento flettente e sforzo assiale.
