LBS

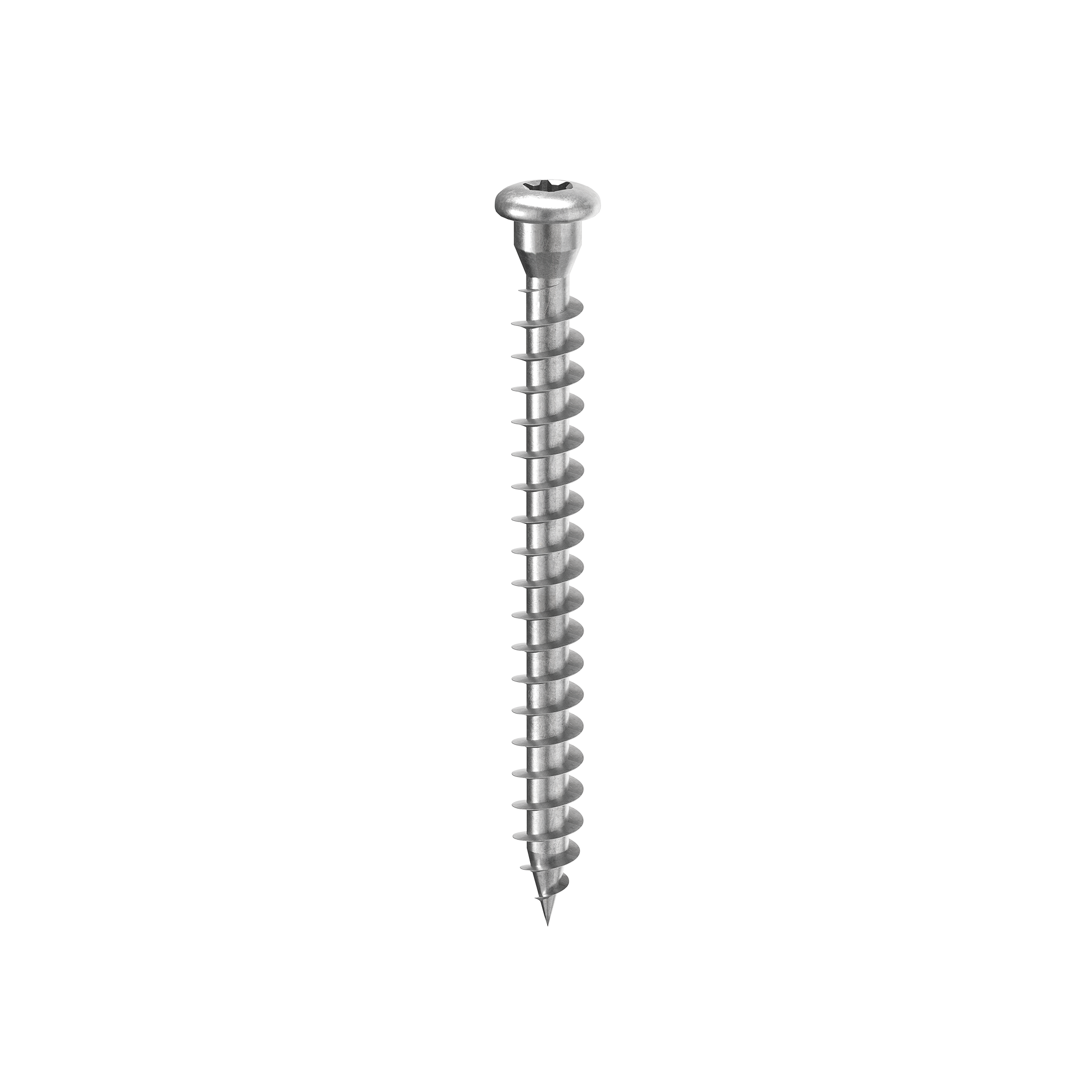

LBS è la vite per legno con sottotesta cilindrico studiato per il fissaggio di elementi metallici, quali piastre forate e angolari.
L’effetto di incastro con il foro della piastra garantisce eccellenti perfomance statiche.
Descrizione
LBS, la vite per legno progettata per il fissaggio delle tue piastre metalliche.
La vite da legno LBS per giunzioni legno-metallo assicura eccellenti valori di resistenza a taglio.È calcolabile in accordo a Eurocodice 5 nella condizione di giunzioni legno-acciaio con piastra spessa anche con elementi metallici sottili.I valori sono testati, certificati e calcolati anche per il fissaggio di piastre standard Rothoblaas.La versione diametro 7 mm è ideale per la giunzione della staffa a scomparsa in alluminio ALUMAXI. L’angolo di piega è più ampio di 20° rispetto alla norma, certificato secondo ETA 11/0030.
Le prove cicliche SEISMIC-REV sono state condotte secondo EN 12512.
In acciaio al carbonio con zincatura galvanica, sono ideali per impiego con pannelli a base di legno, legno massiccio, legno lamellare, X-Lam, LVL e legni ad alta densità. Classi di servizio 1 e 2.
Documentazione
-
Scheda Tecnica
- Scheda Tecnica Chinese
- Scheda Tecnica Croatian
- Scheda Tecnica Czech
- Scheda Tecnica Dutch
- Scheda Tecnica English Eurocode 5
- Scheda Tecnica English USA NDS
- Scheda Tecnica English Canada CSA-086
- Scheda Tecnica Finnish
- Scheda Tecnica French
- Scheda Tecnica French Canada CSA-086
- Scheda Tecnica German
- Scheda Tecnica Greek
- Scheda Tecnica Hungarian
- Scheda Tecnica Italian
- Scheda Tecnica Japanese CBL TS001-21
- Scheda Tecnica Korean
- Scheda Tecnica Latvia
- Scheda Tecnica Polish
- Scheda Tecnica Portuguese
- Scheda Tecnica Romanian
- Scheda Tecnica Russian
- Scheda Tecnica Slovak
- Scheda Tecnica Slovene
- Scheda Tecnica Spanish
- Scheda Tecnica Swedish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
Certificato ETA
-
File CAD
-
File BIM.ifc
-
File BIM.rfa
LBS
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| LBS525 | 3 THORNS TIP | 5 | 25 | 21 | 0.2 | 1'' | 13/16'' | TX20 | 500 | |
| LBS540 | - | 5 | 40 | 36 | 0.2 | 1 9/16'' | 1 7/16'' | TX20 | 500 | |
| LBS550 | 3 THORNS TIP | 5 | 50 | 46 | 0.2 | 1 15/16'' | 1 13/16'' | TX20 | 200 | |
| LBS560 | 3 THORNS TIP | 5 | 60 | 56 | 0.2 | 2 3/8'' | 2 3/16'' | TX20 | 200 | |
| LBS570 | - | 5 | 70 | 66 | 0.2 | 2 3/4'' | 2 5/8'' | TX20 | 200 | |
| LBS760 | 3 THORNS TIP | 7 | 60 | 55 | 0.28 | 2 3/8'' | 2 3/16'' | TX30 | 100 | |
| LBS780 | 3 THORNS TIP | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 | |
| LBS7100 | 3 THORNS TIP | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 |
