LBS

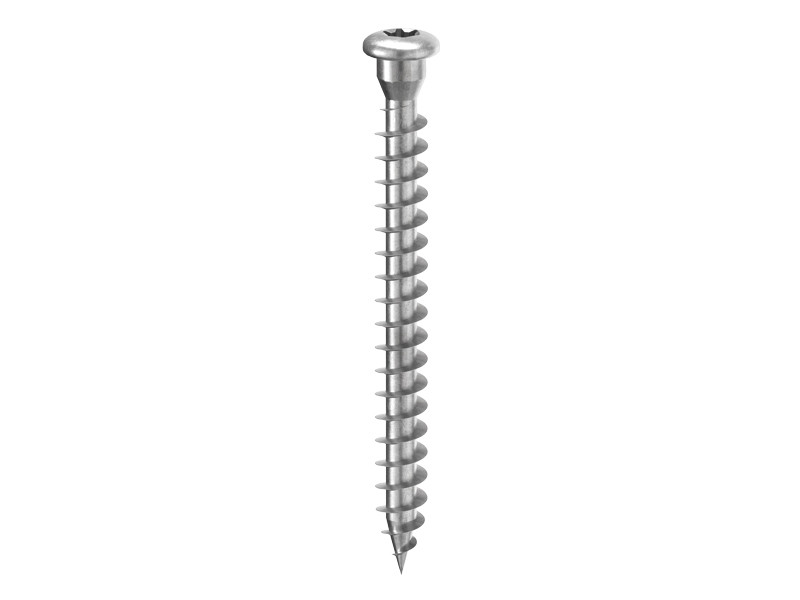

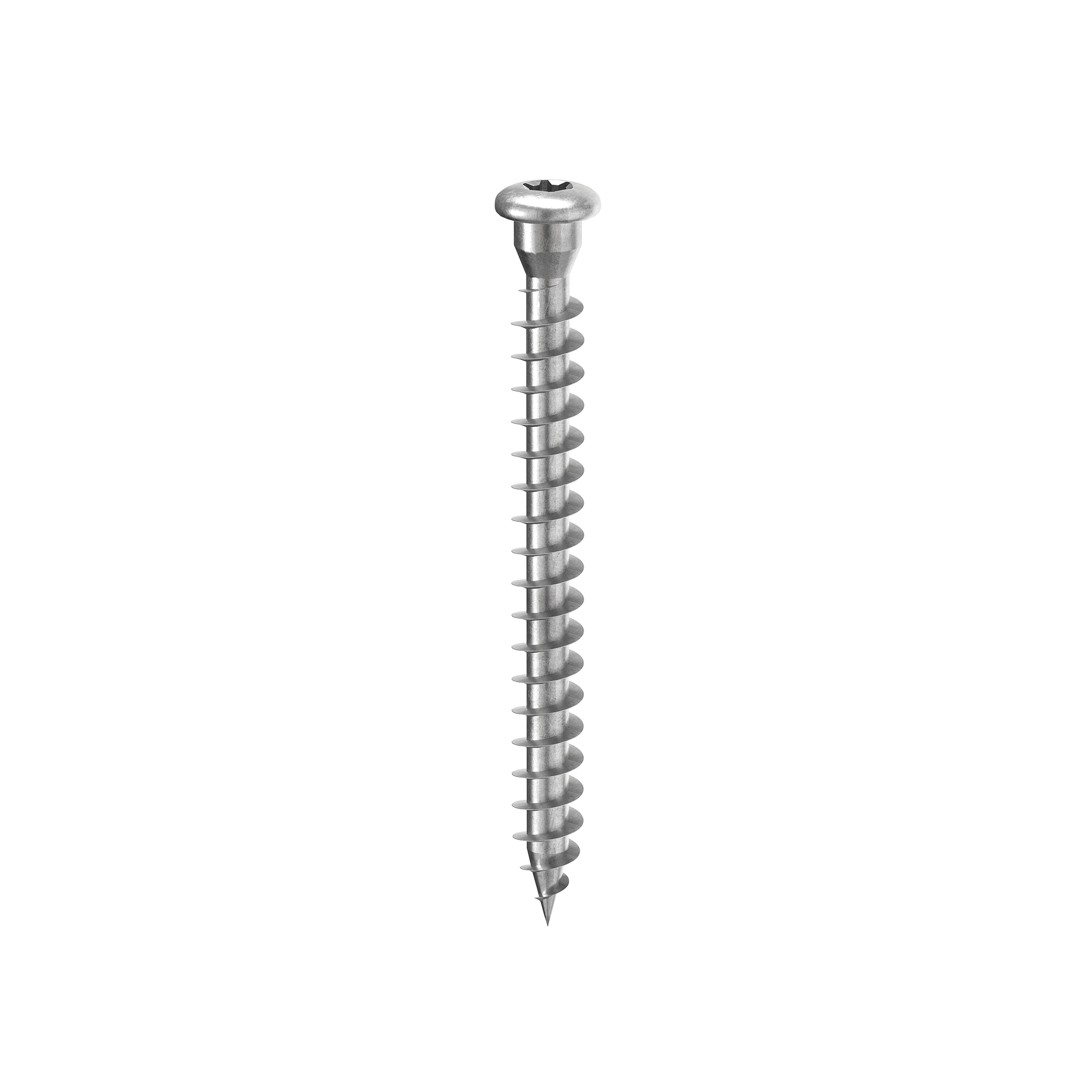

VITE A TESTA TONDA PER PIASTRE

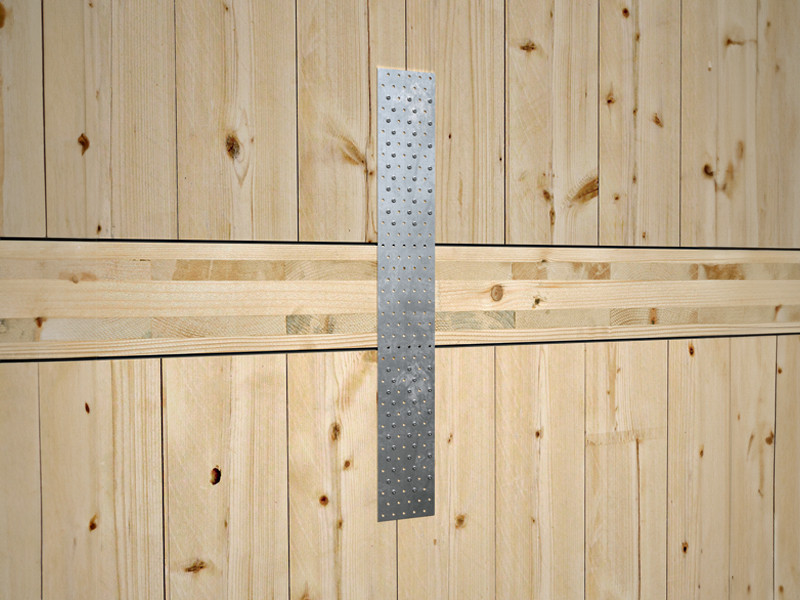

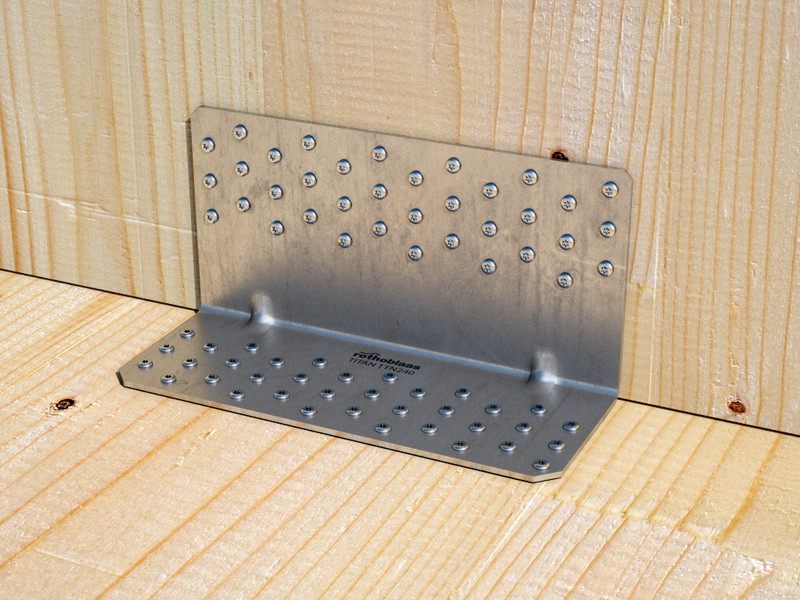

LBS è la vite per legno con sottotesta cilindrico studiato per il fissaggio di elementi metallici, quali piastre forate e angolari.

L’effetto di incastro con il foro della piastra garantisce eccellenti perfomance statiche.

ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645
SC2
CC2
T2

Descrizione

LBS, la vite per legno progettata per il fissaggio delle tue piastre metalliche.

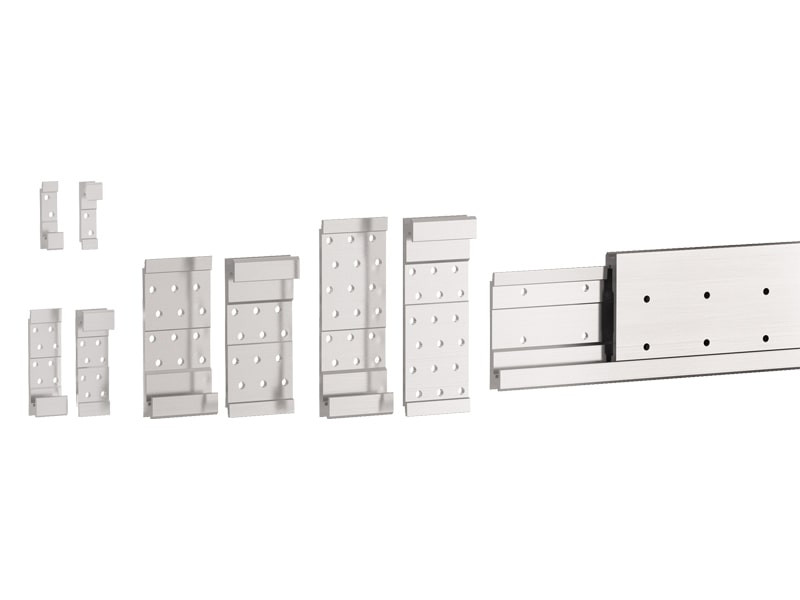

La vite da legno LBS per giunzioni legno-metallo assicura eccellenti valori di resistenza a taglio.È calcolabile in accordo a Eurocodice 5 nella condizione di giunzioni legno-acciaio con piastra spessa anche con elementi metallici sottili.I valori sono testati, certificati e calcolati anche per il fissaggio di piastre standard Rothoblaas.La versione diametro 7 mm è ideale per la giunzione della staffa a scomparsa in alluminio ALUMAXI. L’angolo di piega è più ampio di 20° rispetto alla norma, certificato secondo ETA 11/0030.

Le prove cicliche SEISMIC-REV sono state condotte secondo EN 12512.

In acciaio al carbonio con zincatura galvanica, sono ideali per impiego con pannelli a base di legno, legno massiccio, legno lamellare, X-Lam, LVL e legni ad alta densità. Classi di servizio 1 e 2.

Documentazione

  • Scheda Tecnica
  • ICC-ES Evaluation report USA
  • ICC-ES Listing report CANADA
  • Certificato ETA
  • Dichiarazione di prestazione (DOP)
  • File CAD
  • File BIM.ifc
  • File BIM.rfa

LBS

CODICE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pz.
LBS525 - 5 25 21 0.2 1'' 13/16'' TX20 500
LBS540 - 5 40 36 0.2 1 9/16'' 1 7/16'' TX20 500
LBS550 - 5 50 46 0.2 1 15/16'' 1 13/16'' TX20 200
LBS560 - 5 60 56 0.2 2 3/8'' 2 3/16'' TX20 200
LBS570 - 5 70 66 0.2 2 3/4'' 2 5/8'' TX20 200
LBS760 - 7 60 55 0.28 2 3/8'' 2 3/16'' TX30 100
LBS780 - 7 80 75 0.28 3 1/8'' 2 15/16'' TX30 100
LBS7100 - 7 100 95 0.28 4'' 3 3/4'' TX30 100
