CTC
CONNETTORE PER SOLAI LEGNO-CEMENTO

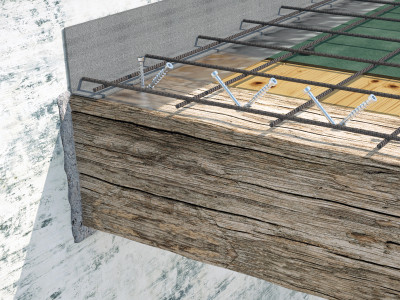

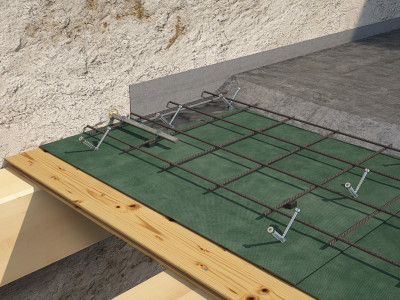

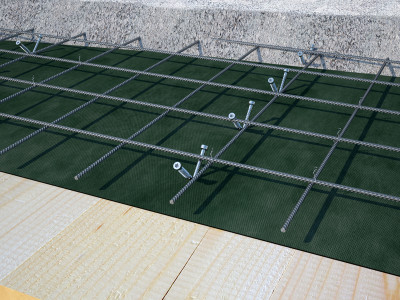

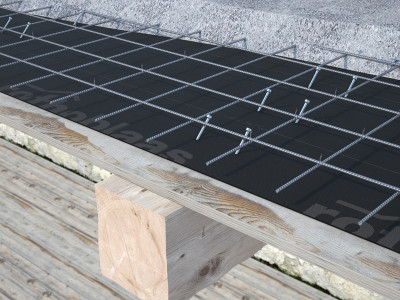

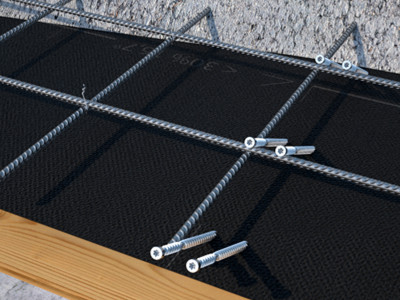

CTC è il connettore per solai collaboranti legno-cemento. È un sistema omologato, autoforante, reversibile, rapido e non invasivo.
Ottime performance statiche e acustiche sia nei solai di nuova realizzazione, sia nel ripristino di solai esistenti.
Descrizione
CTC, il connettore per la realizzazione e il ripristino di solai collaboranti legno-cemento.
CTC è il connettore legno-cemento con specifica certificazione CE secondo ETA-19/0244.
Testato e calcolato con disposizione parallela e incrociata dei connettori a 45° e a 30°, con e senza tavolato.

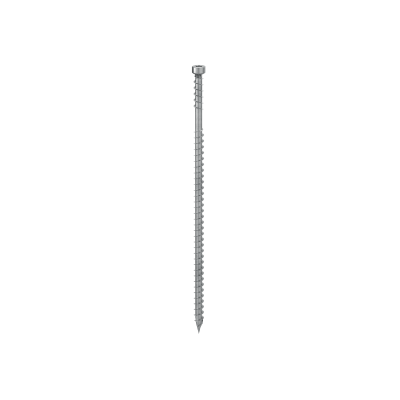

La punta autoforante è caratterizzata da un intaglio e da una testa cilindrica a scomparsa.
Il controfiletto sottotesta funge da indicatore di posa durante l’installazione e genera un incremento della tenuta del connettore all’interno del calcestruzzo.
Disponibile in due diametri (7 e 9 mm) e due lunghezze (160 e 240 mm) per ottimizzare il numero dei fissaggi.

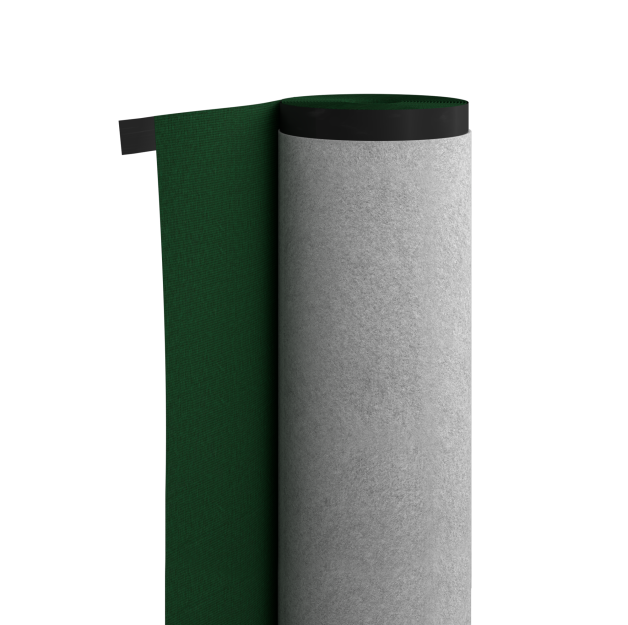

Valori di rigidezza calcolati anche in presenza di telo freno a vapore o di lamina fonoisolante.
CTC è certificato, testato e calcolato anche su legni ad alta densità. Certificazione specifica per applicazione nelle strutture legno-cemento.
In acciaio al carbonio con zincatura galvanica, il connettore CTC per solai composti legno-cemento è omologato per pannelli a base di legno, legno massiccio e lamellare, X-Lam, LVL e legni ad alta densità. Classi di servizio 1 e 2.
CTC
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
|---|---|---|---|---|---|---|---|---|---|
| CTC7160 | - | 7 | 160 | 110 | 0.28 | 6 1/4'' | 4 3/8'' | TX30 | 100 |
| CTC7240 | - | 7 | 240 | 190 | 0.28 | 9 1/2'' | 7 1/2'' | TX30 | 100 |
| CTC9160 | - | 9 | 160 | 110 | 0.36 | 6 1/4'' | 4 3/8'' | TX40 | 100 |
| CTC9240 | - | 9 | 240 | 190 | 0.36 | 9 1/2'' | 7 1/2'' | TX40 | 100 |
