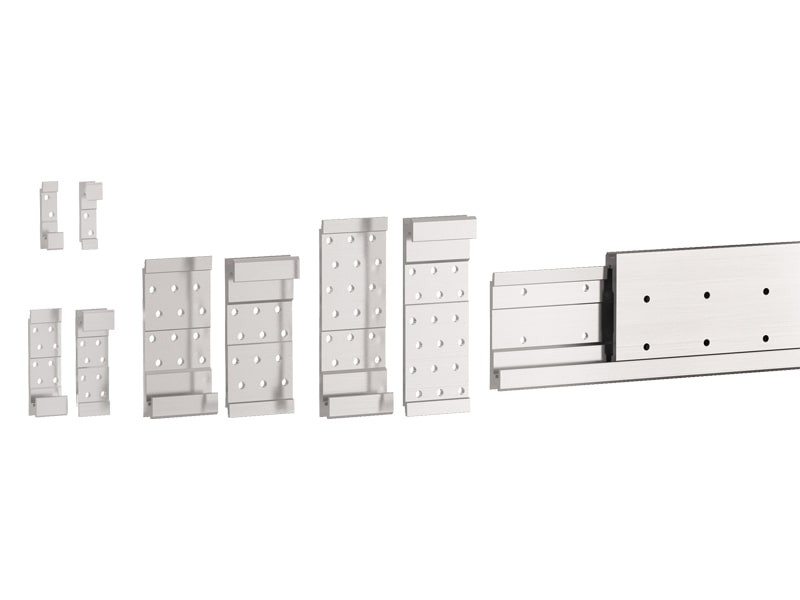

STAFFE A SCOMPARSA PER TRAVI IN LEGNO LOCK T MIDI
Il connettore ad aggancio per post and beam, pergole e carport
LOCK T MIDI è il connettore legno-legno in lega di alluminio EN AW-6005A per strutture di medie dimensioni: solai, coperture, carport, pergole.
La geometria ad aggancio consente una giunzione completamente invisibile tra trave secondaria ed elemento principale, con installazione dall'alto senza viti aggiuntive in cantiere. La stessa logica rende la connessione disassemblabile, caratteristica rilevante per strutture prefabbricate e sistemi a montaggio reversibile.
Disponibile in versione standard ed EVO con verniciatura nero grafite per classe di servizio 3, per applicazioni esterne anche in ambienti aggressivi.
I connettori LOCK T MIDI completano la gamma ALUMEGA per carichi di intensità inferiori ai 120 kN. I due sistemi sono complementari, in particolari negli edifici post and beam: LOCK T MIDI è indicato per le travi secondarie, mentre ALUMEGA è destinato alle travi principali, dove sono richieste prestazioni superiori.
Caratteristiche tecniche del connettore a scomparsa LOCK T MIDI
LOCK T MIDI è una piastra tridimensionale forata con geometria ad aggancio, che può essere posato in configurazione a scomparsa, semiscomparsa o a vista. La versione a scomparsa prevede una fresatura nell'elemento principale o nella trave secondaria; quella a vista non richiede tagli speciali.
Le piastrine di bloccaggio laterale LOCK STOP e la vite anti-sfilamento opzionale inclinata a 45° permettono di avere in ciascuna configurazione resistenze certificate in tutte le direzioni di carico secondo ETA-19/0831. La giunzione con fresatura nell'elemento principale è compatibile con i requisiti di resistenza al fuoco
Caratteristiche tecniche principali:
• In lega di alluminio EN AW-6005A
• 14 misure: da 50×135 mm a 125×290 mm
• Versione EVO con verniciatura nero grafite, classe di servizio 3
• Resistenze certificate ETA-19/0831: F_v, F_up, F_ax, F_lat
• Fissaggi compatibili: viti LBS, LBS EVO e LBS HARDWOOD EVO con diametro 7 mm.
LOCK T MIDI è adatto anche per travi inclinate?
Sì. Il connettore è progettato per la posa su travi inclinate, con inclinazione sia in orizzontale che in verticale. Il preassemblaggio avviene fuori opera: in cantiere la trave viene calata dall'alto nel connettore, senza viti aggiuntive.
Quando scegliere la versione EVO?
La versione EVO è indicata per ambienti esterni aggressivi e per legni ad alto contenuto di tannino, come castagno e rovere. La verniciatura in nero grafite assicura la classe di servizio 3. In entrambe le versioni la scelta della vite — in acciaio inossidabile martensitico o con rivestimento C4 EVO — completa la protezione in funzione della corrosività dell'ambiente e dell'aggressività del legno.
La giunzione con LOCK T MIDI è compatibile con i requisiti di resistenza al fuoco?
Sì, a condizione che il connettore sia installato con fresatura nell'elemento principale. In questa configurazione il legno circostante fornisce la protezione passiva necessaria. Per il dimensionamento antincendio si rimanda alla scheda tecnica e al software MyProject.
Documentazione
-
Scheda Tecnica
- Scheda Tecnica Croatian
- Scheda Tecnica Czech
- Scheda Tecnica English Eurocode 5
- Scheda Tecnica English USA NDS
- Scheda Tecnica French
- Scheda Tecnica German
- Scheda Tecnica Greek
- Scheda Tecnica Hungarian
- Scheda Tecnica Italian
- Scheda Tecnica Polish
- Scheda Tecnica Portuguese
- Scheda Tecnica Romanian
- Scheda Tecnica Russian
- Scheda Tecnica Slovak
- Scheda Tecnica Slovene
- Scheda Tecnica Spanish
-
LOCK: Scelta del connettore e guida alla durabilità
- LOCK: Scelta del connettore e guida alla durabilità English
- LOCK: Scelta del connettore e guida alla durabilità French
- LOCK: Scelta del connettore e guida alla durabilità German
- LOCK: Scelta del connettore e guida alla durabilità Italian
- LOCK: Scelta del connettore e guida alla durabilità Portuguese
- LOCK: Scelta del connettore e guida alla durabilità Russian
- LOCK: Scelta del connettore e guida alla durabilità Spanish
-
Certificato ETA
-
File CAD
-
File BIM.ifc
-
File BIM.rfa
-
LOCK Calculator – Spreadsheet according to Eurocode 1995
- LOCK Calculator – Spreadsheet according to Eurocode 1995 English
- LOCK Calculator – Spreadsheet according to Eurocode 1995 French
- LOCK Calculator – Spreadsheet according to Eurocode 1995 German
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Italian
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Portuguese
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Spanish
-
LOCK Calculator – Spreadsheet according to NDS (USA building code)
LOCK T MIDI
| CODICE | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
pz. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|
| LOCKT50135 | 50 | 135 | 22 | 1 15/16'' | 5 5/16'' | 7/8'' | 25 | |
| LOCKT50175 | 50 | 175 | 22 | 1 15/16'' | 6 7/8'' | 7/8'' | 18 | |
| LOCKT75175 | 75 | 175 | 22 | 2 15/16'' | 6 7/8'' | 7/8'' | 12 | |
| LOCKT75215 | 75 | 215 | 22 | 2 15/16'' | 8 7/16'' | 7/8'' | 12 | |
| LOCKT100215 | 100 | 215 | 22 | 4'' | 8 7/16'' | 7/8'' | 8 | |
| LOCKT75240 | 75 | 240 | 22 | 2 15/16'' | 9 1/2'' | 7/8'' | 20 | |
| LOCKT100240 | 100 | 240 | 22 | 4'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKT125240 | 125 | 240 | 22 | 4 15/16'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKT75265 | 75 | 265 | 22 | 2 15/16'' | 10 7/16'' | 7/8'' | 20 | |
| LOCKT100265 | 100 | 265 | 22 | 4'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKT125265 | 125 | 265 | 22 | 4 15/16'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKT75290 | 75 | 290 | 22 | 2 15/16'' | 11 7/16'' | 7/8'' | 20 | |
| LOCKT100290 | 100 | 290 | 22 | 4'' | 11 7/16'' | 7/8'' | 10 | |
| LOCKT125290 | 125 | 290 | 22 | 4 15/16'' | 11 7/16'' | 7/8'' | 10 |
LOCK T MIDI EVO
| CODICE | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
pz. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|
| LOCKTEVO50135 | 50 | 135 | 22 | 1 15/16'' | 5 5/16'' | 7/8'' | 25 | |
| LOCKTEVO50175 | 50 | 175 | 22 | 1 15/16'' | 6 7/8'' | 7/8'' | 18 | |
| LOCKTEVO75175 | 75 | 175 | 22 | 2 15/16'' | 6 7/8'' | 7/8'' | 12 | |
| LOCKTEVO75215 | 75 | 215 | 22 | 2 15/16'' | 8 7/16'' | 7/8'' | 12 | |
| LOCKTEV100215 | 100 | 215 | 22 | 4'' | 8 7/16'' | 7/8'' | 8 | |
| LOCKTEV75240 | 75 | 240 | 22 | 2 15/16'' | 9 1/2'' | 7/8'' | 20 | |
| LOCKTEV100240 | 100 | 240 | 22 | 4'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKTEV125240 | 125 | 240 | 22 | 4 15/16'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKTEV75265 | 75 | 265 | 22 | 2 15/16'' | 10 7/16'' | 7/8'' | 20 | |
| LOCKTEV100265 | 100 | 265 | 22 | 4'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKTEV125265 | 125 | 265 | 22 | 4 15/16'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKTEV75290 | 75 | 290 | 22 | 2 15/16'' | 11 7/16'' | 7/8'' | 20 | |
| LOCKTEV100290 | 100 | 290 | 22 | 4'' | 11 7/16'' | 7/8'' | 10 | |
| LOCKTEV125290 | 125 | 290 | 22 | 4 15/16'' | 11 7/16'' | 7/8'' | 10 |
LOCK STOP
| CODICE | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
s
[in]
|
pz. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|---|---|
| LOCKSTOP7 | 26.5 | 38 | 15 | 1.5 | 1 1/16'' | 1 1/2'' | 9/16'' | 0.059 | 50 | - |
| LOCKSTOP50 | 56 | 40 | 15.5 | 2.5 | 2 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 40 | |
| LOCKSTOP75 | 81 | 40 | 15.5 | 2.5 | 3 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 | |
| LOCKSTOP100 | 106 | 40 | 15.5 | 2.5 | 4 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 | |
| LOCKSTOP125 | 131 | 40 | 15.5 | 2.5 | 5 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 |
