CONNETTORE A SCOMPARSA AD AGGANCIO LEGNO-LEGNO

LOCK T MIDI

LOCK T MIDI è l’innovativa piastra ad aggancio per giunzioni legno-legno completamente nascoste che assicura resistenze eccezionali.
Disassemblabile con semplicità, è ideale per la realizzazione di piccole strutture ed è utilizzabile a scomparsa anche con elementi di sezione ridotta.

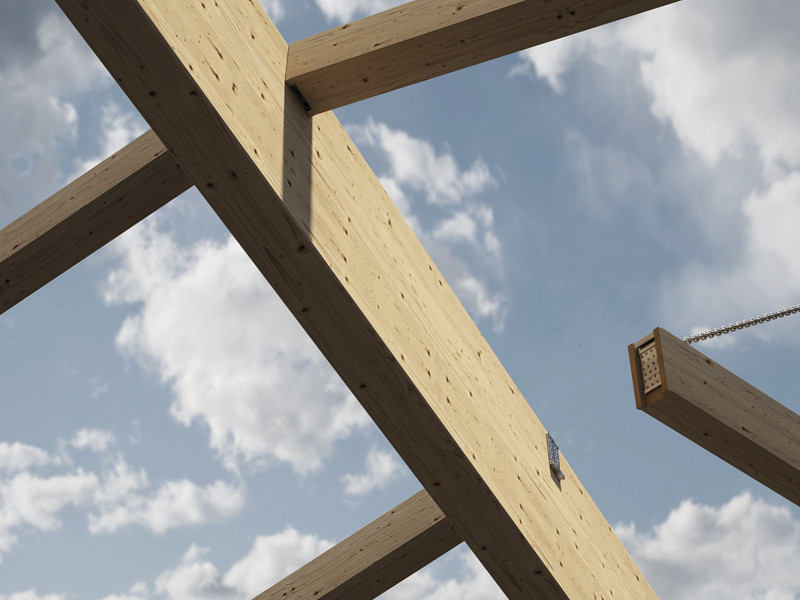

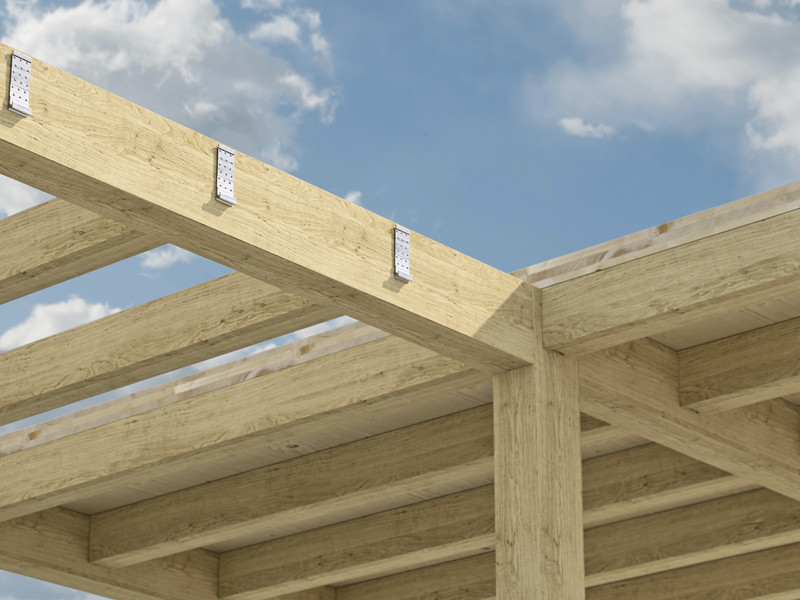

Ottimale per sistemi post and beam, carport, pergole o solai, sia in ambienti interni che in applicazioni outdoor.

Video

LOCK T MIDI: FORTE, SICURO, SMONTABILE, ADATTO PER AMBIENTI AGGRESSIVI.

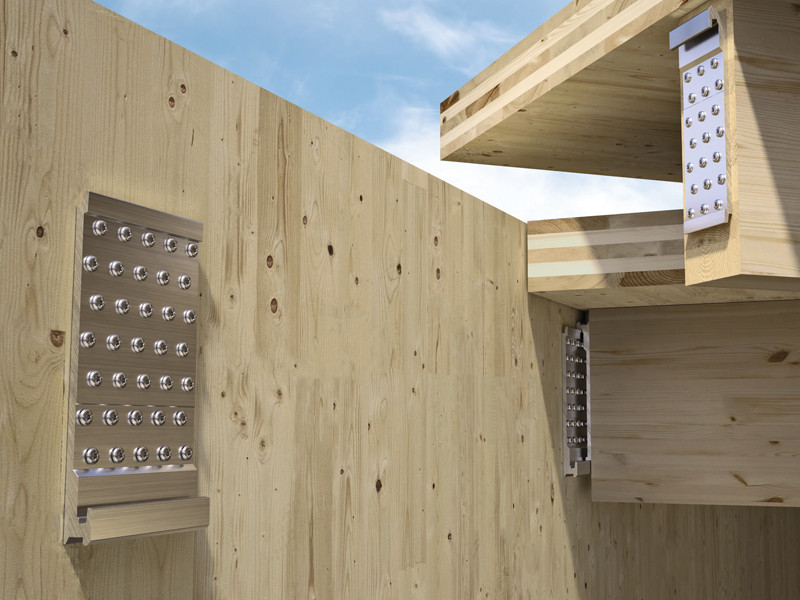

LOCK T MIDI è una piastra forata tridimensionale in lega di alluminio. Il connettore può essere posato in molteplici configurazioni: con fresatura nell'elemento principale o nella trave secondaria per un'installazione a scomparsa, oppure senza tagli speciali per un'installazione a vista.

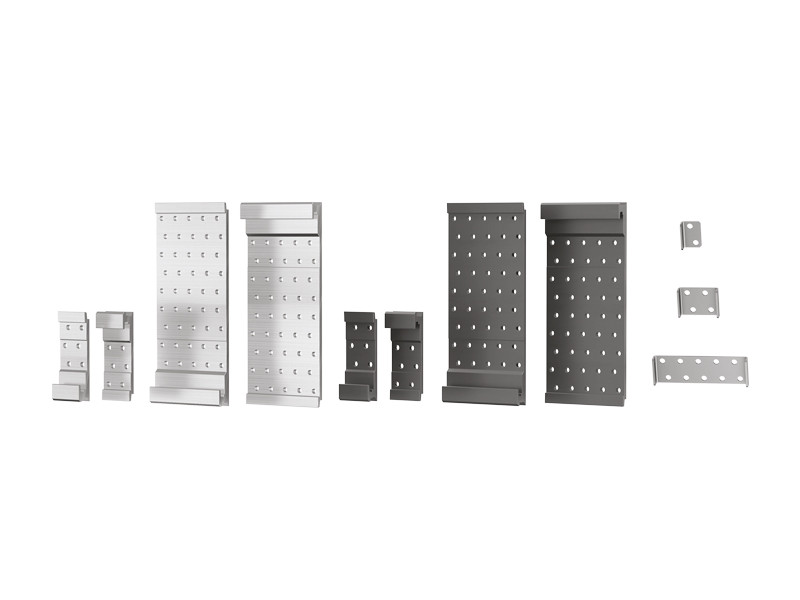

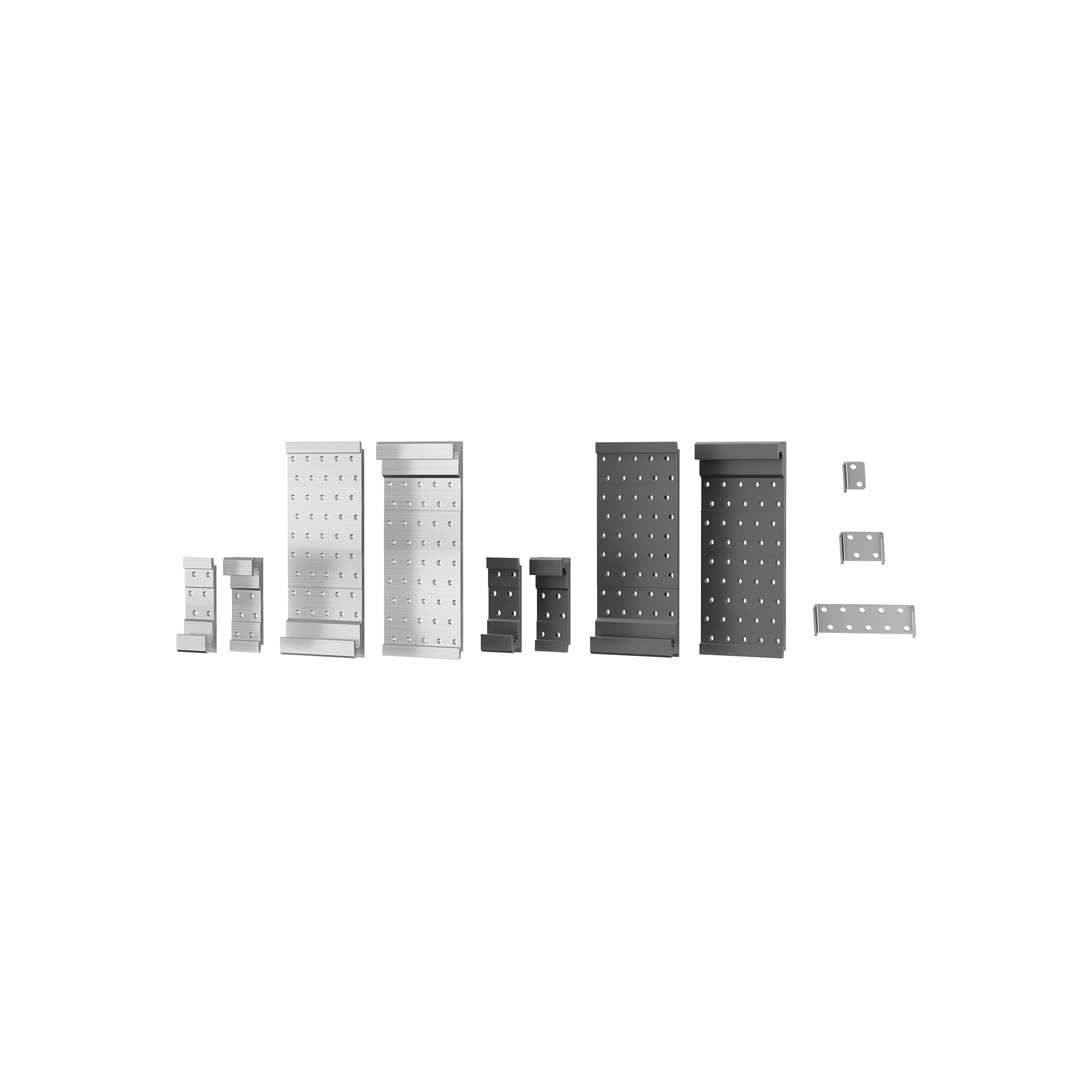

La piastra ad aggancio per giunzioni legno-legno LOCK T MIDI è disponibile in due versioni: standard o EVO, verniciata in un colore nero grafite particolare per le sue performance. Tutte e due le versioni si possono utilizzare con tre varietà di viti: in acciaio inossidabile martensitico, in acciaio al carbonio e con rivestimento C4 EVO. L’ideale combinazione tra connettore e vite adempie a tutte le esigenze di fissaggio: pensiamo agli ambienti aggressivi o alla presenza di legni aggressivi contenenti tannino, come castagno e rovere.

Le piastrine di bloccaggio laterale LOCK STOP e la vite anti-sfilamento verticale permettono di avere in ciascuna configurazione resistenze certificate in tutte le direzioni.
La giunzione con fresatura nell’elemento principale permette di soddisfare i requisiti di resistenza al fuoco.

Grazie al montaggio con un'unica tipologia di vite, l'installazione di LOCK T MIDI è facile e rapida. Le due parti del connettore possono essere preinstallate sugli elementi in legno fuori opera, senza la necessità di eseguire fissaggi in cantiere.

Documentazione

Scheda Tecnica
Scheda Tecnica USA
Certificato ETA
Dichiarazione di prestazione (DOP) Scarica
File CAD
File BIM.ifc
File BIM.rfa
LOCK Calculator – Spreadsheet according to Eurocode 1995
LOCK Calculator – Spreadsheet according to NDS (USA building code)

LOCK T MIDI

CODICE B
[mm]
H
[mm]
P
[mm]
pz.
LOCKT50135 50 135 22 25
LOCKT50175 50 175 22 18
LOCKT75175 75 175 22 12
LOCKT75215 75 215 22 12
LOCKT100215 100 215 22 8
LOCKT75240 75 240 22 20
LOCKT100240 100 240 22 10
LOCKT125240 125 240 22 10
LOCKT75265 75 265 22 20
LOCKT100265 100 265 22 10
LOCKT125265 125 265 22 10
LOCKT75290 75 290 22 20
LOCKT100290 100 290 22 10
LOCKT125290 125 290 22 10

LOCK T MIDI EVO

CODICE B
[mm]
H
[mm]
P
[mm]
pz.
LOCKTEVO50135 50 135 22 25
LOCKTEVO50175 50 175 22 18
LOCKTEVO75175 75 175 22 12
LOCKTEVO75215 75 215 22 12
LOCKTEV100215 100 215 22 8
LOCKTEV75240 75 240 22 20
LOCKTEV100240 100 240 22 10
LOCKTEV125240 125 240 22 10
LOCKTEV75265 75 265 22 20
LOCKTEV100265 100 265 22 10
LOCKTEV125265 125 265 22 10
LOCKTEV75290 75 290 22 20
LOCKTEV100290 100 290 22 10
LOCKTEV125290 125 290 22 10

LOCK STOP

CODICE B
[mm]
H
[mm]
P
[mm]
s
[mm]
pz.
LOCKSTOP7 26.5 38 15 1.5 50
LOCKSTOP50 56 40 15.5 2.5 40
LOCKSTOP75 81 40 15.5 2.5 20
LOCKSTOP100 106 40 15.5 2.5 20
LOCKSTOP125 131 40 15.5 2.5 20

Voci di Capitolato

Fornitura e posa in opera di connettore a scomparsa ad aggancio legno-legno, tipo LOCK T MIDI.
Marcatura CE in accordo a ETA 19/0831

Campi d'impiego:

– Giunzione legno-legno

Materiale:

– Piastra forata tridimensionale in lega di alluminio

Geometria:
Angolare: :

– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :

Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
