ANGOLARE PER FORZE DI TAGLIO E TRAZIONE
TITAN N
L’angolare per legno TITAN N assicura resistenze superiori sia a taglio, sia a trazione.
Come piastra angolare per legno, TITAN N è indicata per uso su X-LAM e si installa con grande comodità grazie ai fori rialzati. Come altre piastre angolari per legno, è disponibile in doppia versione sia per giunzioni legno-legno che legno-calcestruzzo.
La staffa angolare per legno con resistenze superiori in tutte le direzioni
La piastra per legno TITAN N assicura eccezionali resistenze a taglio R2/3,k: oltre 80 kN su calcestruzzo con rondella TCW e più di 45 kN su legno.

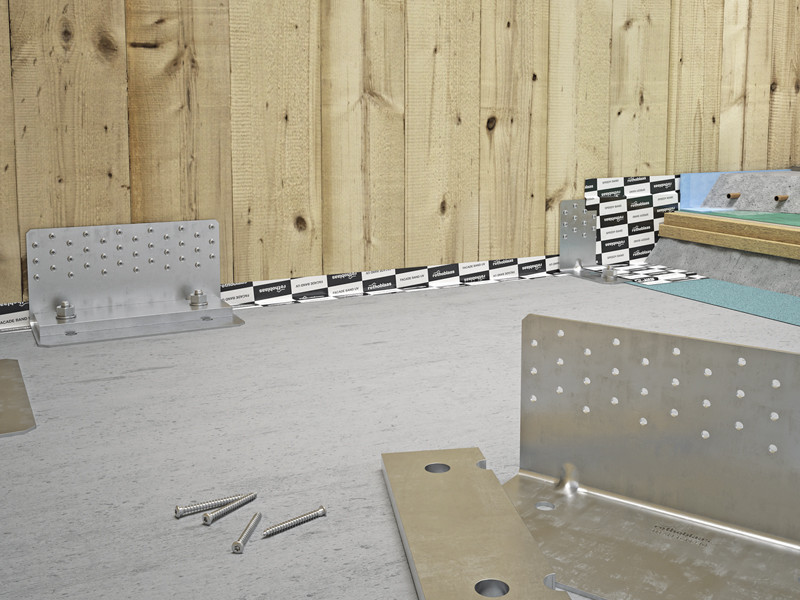

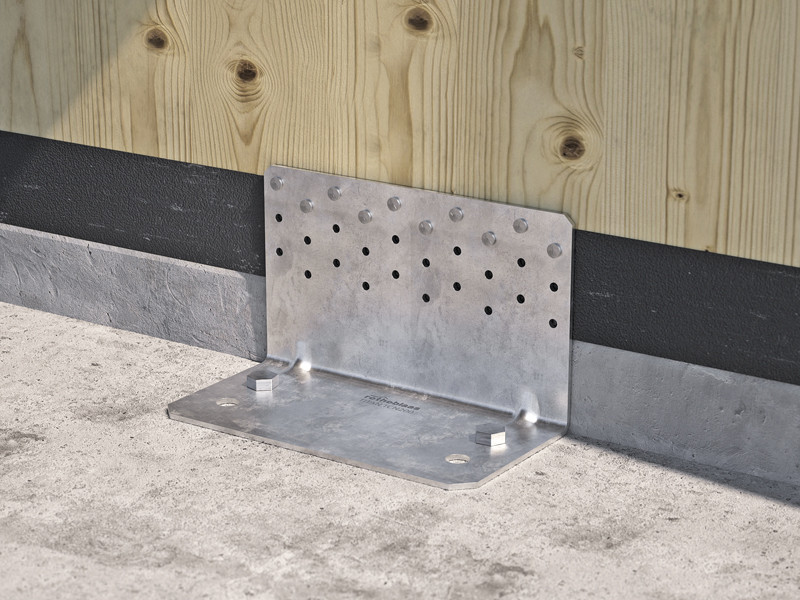

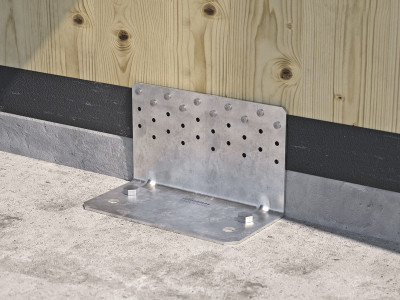

Su calcestruzzo, le staffe angolari per legno TCN (TITAN N per calcestruzzo) con rondelle TCW (TITAN Washer) garantiscono ottime resistenze a trazione. R1,k 70 kN. I valori sono calcolati, testati e certificati anche in compresenza di profilo acustico XYLOFON e ALADIN e con fissaggio parziale per presenza di malta di allettamento o trave radice. In combinazione con TITAN Washer, è ottimale sia come hold down alle estremità delle pareti, sia come soluzione a taglio lungo le pareti.

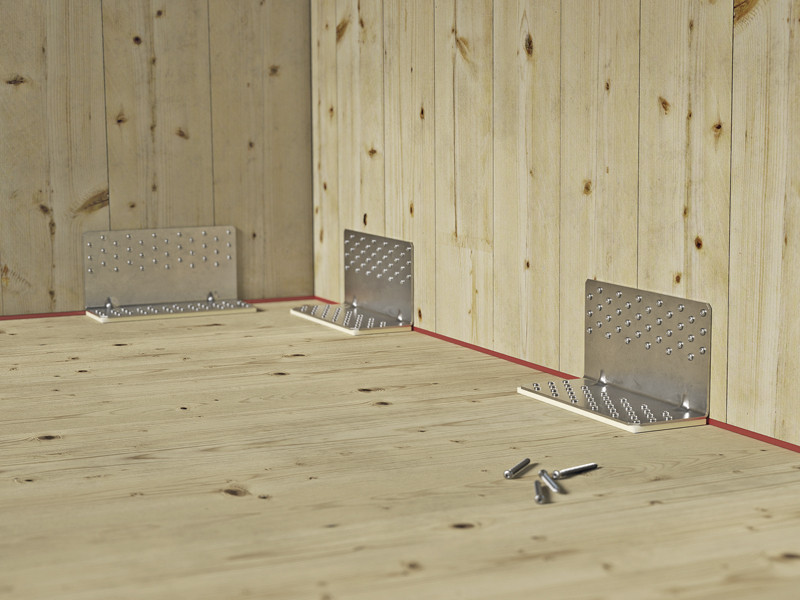

TITAN N è integrabile all'interno del pacchetto del solaio per un effetto a scomparsa nel caso di esigenze estetiche con pannelli a vista. La piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica è ideale per giunzioni a taglio e a trazione per applicazioni legno-calcestruzzo e legno-legno su X-LAM, LVL, legno massiccio e lamellare e pannelli a base di legno.
Documentazione
Scheda Tecnica
|
|
|---|---|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
Voce di capitolato
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

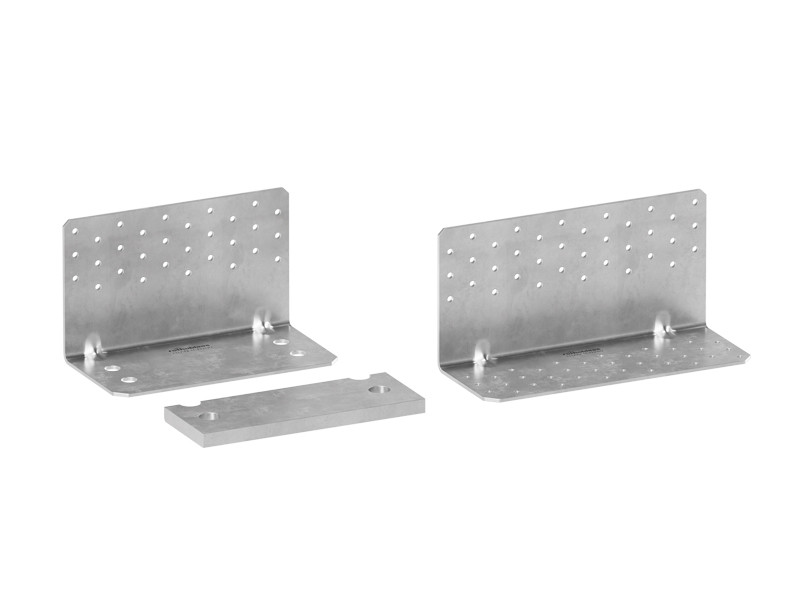

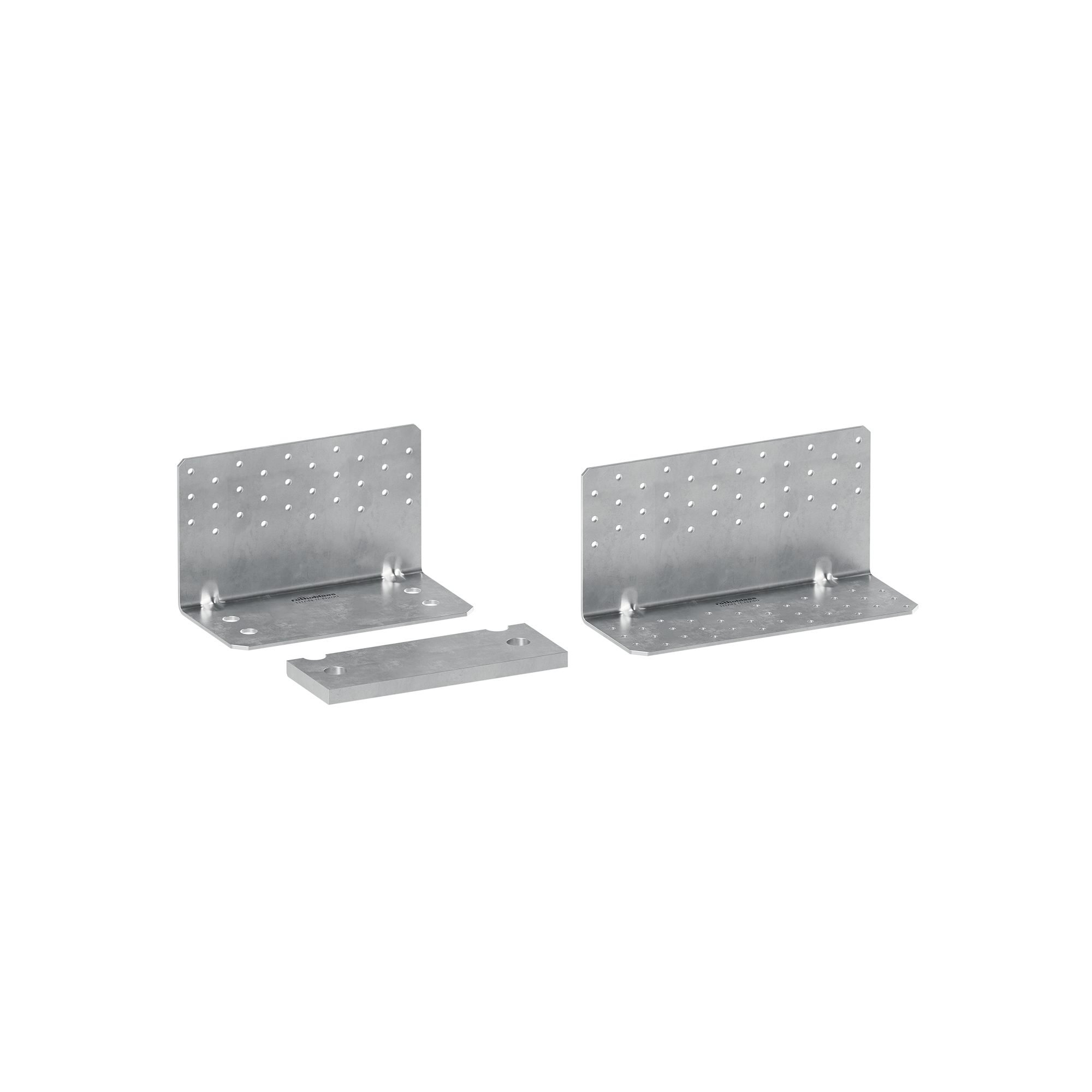

TITAN N - TCN
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|
| TCN200 | 200 | 103 | 120 | 3 | 10 |
| TCN240 | 240 | 123 | 120 | 3 | 10 |
TITAN WASHER - TCW
| CODICE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| TCW200 | 190 | 72 | 12 | 1 |
| TCW240 | 230 | 73 | 12 | 1 |
TITAN N - TTN
| CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|
| TTN240 | 240 | 93 | 120 | 3 | 10 |

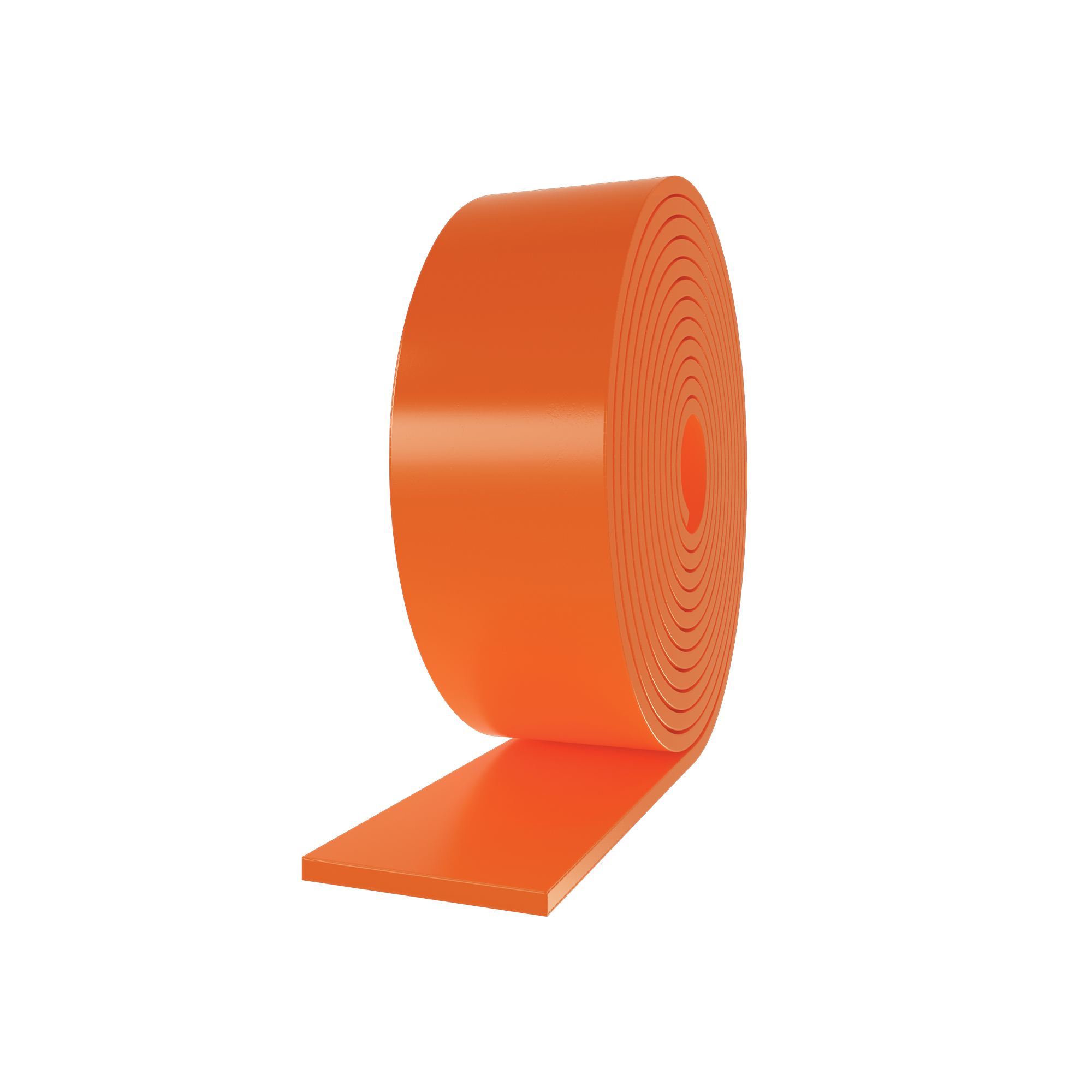

XYLOFON PLATE - TITAN N
| CODICE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|
| XYL3590240 | 240 | 90 | 6 | 10 |
Voci di Capitolato
Fornitura e posa in opera di angolare per forze di taglio per strutture in legno, tipo TITAN N.
Marcatura CE in accordo a ETA 11/0496
Campi d'impiego:
– Giunzioni legno-legno, legno-calcestruzzo e legno-acciaio
Materiale:
– Piastra forata tridimensionale in acciaio al carbonio con zincatura Z275
Geometria:
- B (mm) = :
- P (mm) = :
- H (mm) = :
- Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
