NODO ACCIAIO LEGNO SMONTABILE RING
Nodo acciaio legno smontabile per connessioni legno acciaio e strutture ibride
Nelle strutture acciaio legno e negli edifici in X-LAM, il nodo acciaio legno richiede resistenza, controllo delle tolleranze e montaggio efficiente.

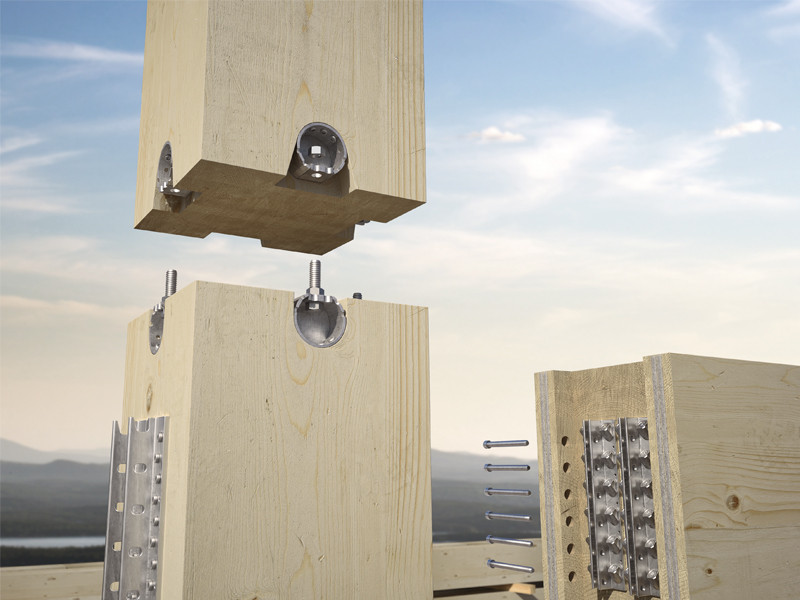

RING è un connettore smontabile per connessioni legno-acciaio, legno-calcestruzzo e legno-legno tra pannelli e travi. La geometria circolare lo porta completamente all'interno dell'elemento ligneo, rendendo possibile l'installazione da un solo lato senza accesso doppio.

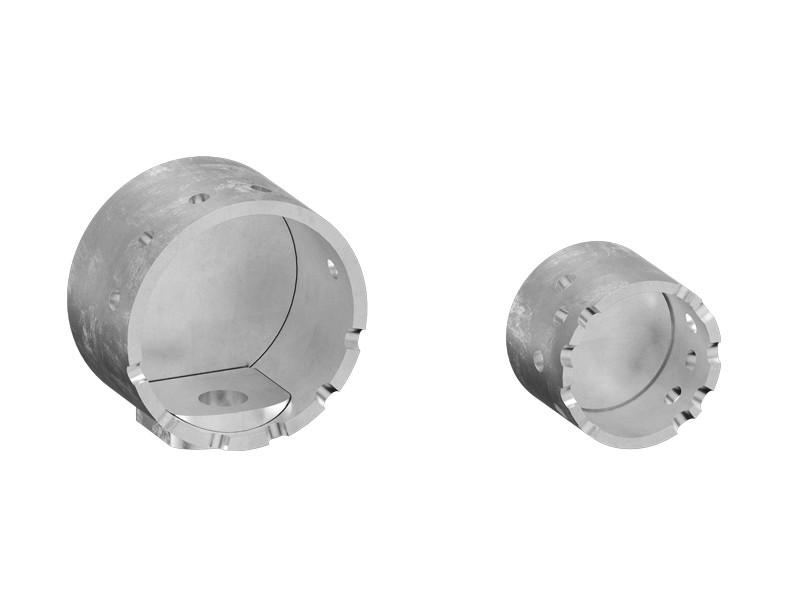

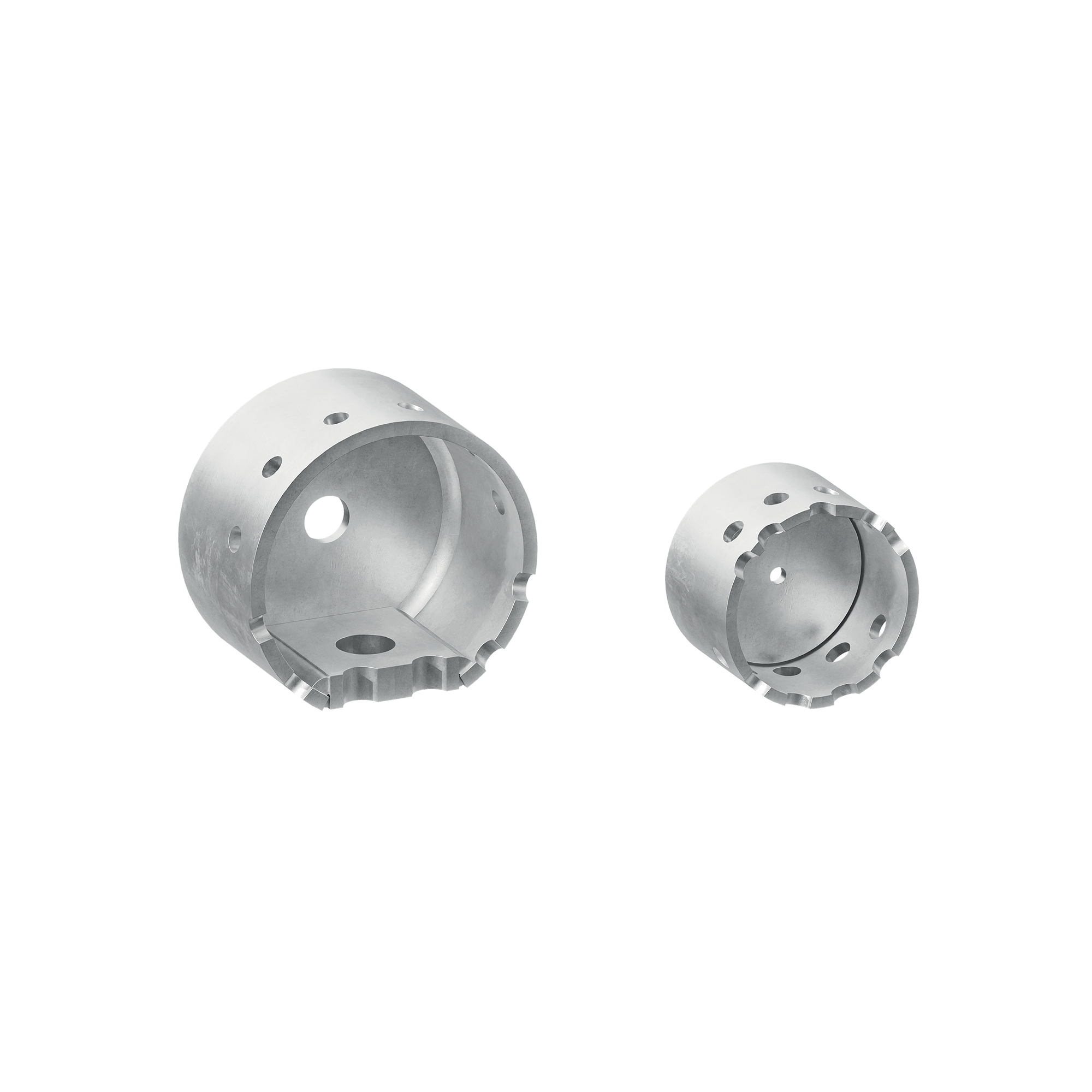

Disponibile in due versioni: una per connessioni legno-legno (RING60T) e una per nodo acciaio-legno (RING90C) con bullone M16.
RING è certificato secondo ETA-25/0316.[
Connessioni acciaio legno: caratteristiche tecniche di RING
RING60T e RING90C sono sviluppati per connessioni legno-legno e acciaio-legno in applicazioni in cui sono richieste prestazioni elevate e continuità tra prefabbricazione e montaggio.[KB4.1]
Caratteristiche tecniche:
• trazione fino a 63,2 kN e compressione fino a 77,0 kN
• installazione da un solo lato del pannello
• tolleranza foro/connettore fino a +1 mm
• configurazioni passanti, non passanti e distanziate
• smontaggio con viti o bullone M16
• acciaio S355 con trattamento Fe/Zn12c e classi di servizio SC1-SC2
Connessioni acciaio legno: applicazione del nodo nella versione acciaio-legno

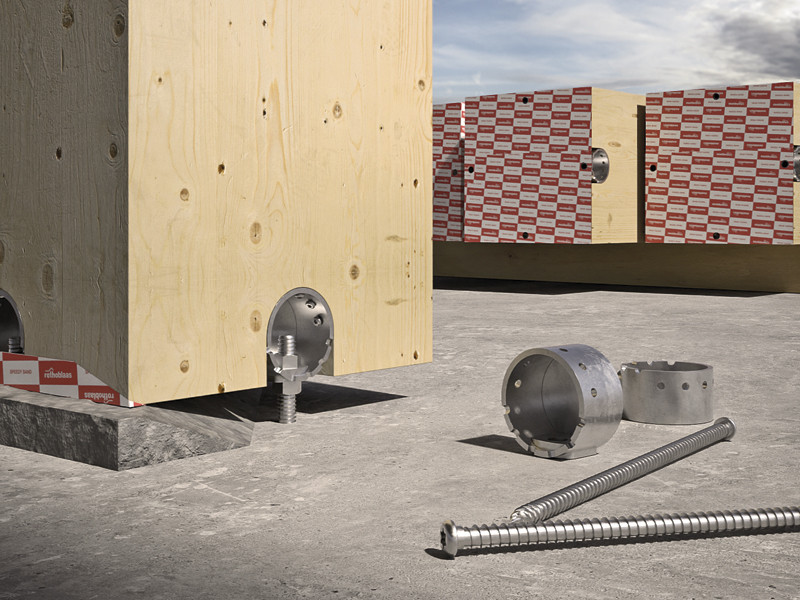

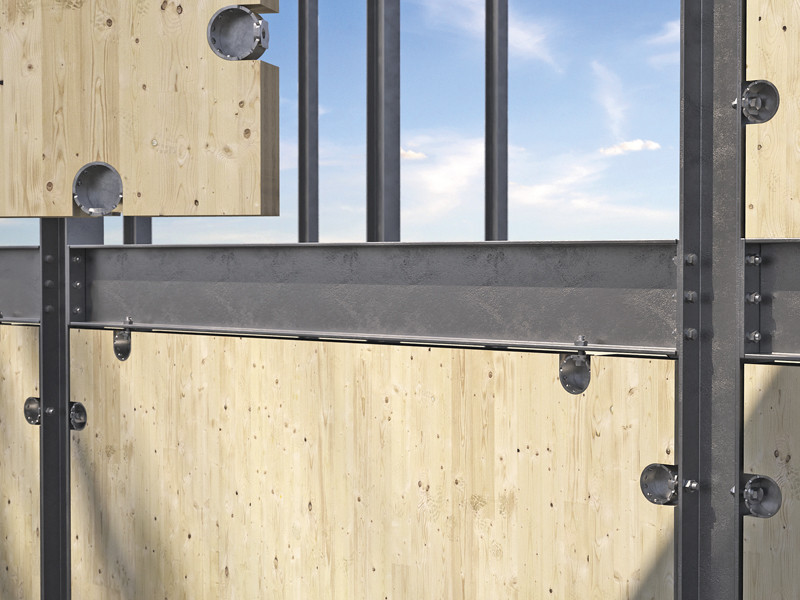

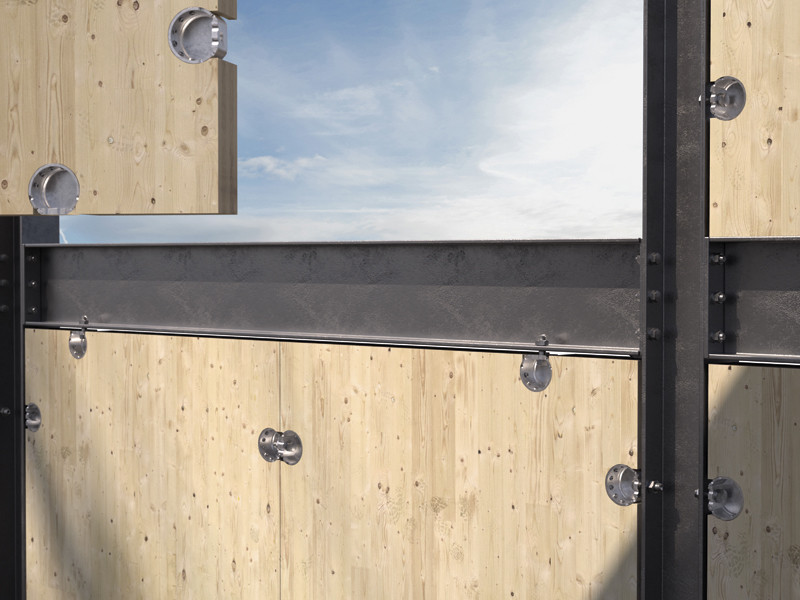

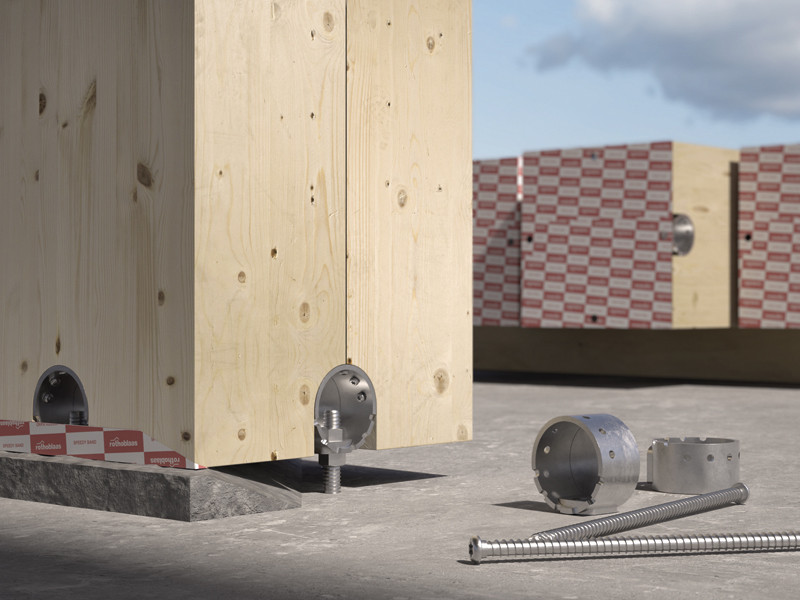

La versione RING90C [KB5.1]è progettata per connessioni acciaio legno in strutture ibride. Con bullonatura M16, il nodo è smontabile, accessibile da un solo lato e adatto anche a collegamenti legno-calcestruzzo e legno-legno.

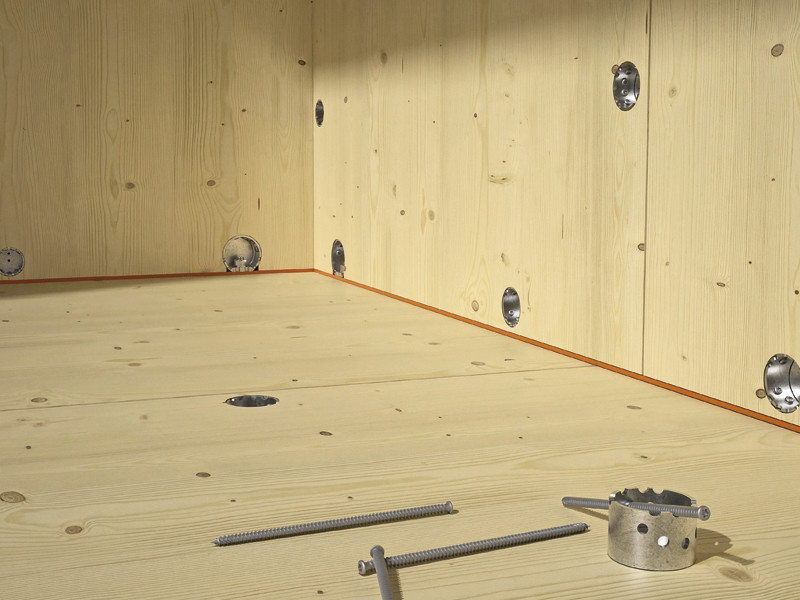

Connessioni legno-legno: RING60T per solaio, parete e trave
RING60T è il connettore per connessioni legno-legno tra pannelli e travi. Con ingombro di 60 mm e un'unica tipologia di vite LBSHEVO, sostituisce angolari, viti e piastre nei collegamenti solaio-solaio, solaio-parete e parete-parete, con installazione da un solo lato.
RING in cantiere: installazione da un solo lato e prefabbricazione

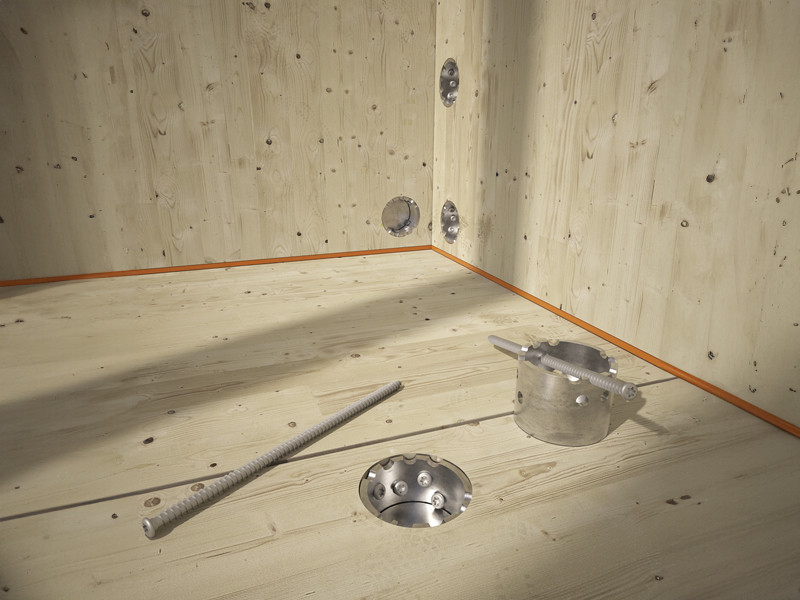

Con RING è possibile collegare pannelli X-LAM e travi senza lavorazioni su entrambi i lati. Le configurazioni solaio-solaio, parete-parete e parete-solaio sono installabili da un solo lato del pannello, riducendo tempi di posa e complessità in cantiere.
Il sistema è compatibile con la prefabbricazione off-site: può essere preinstallato in stabilimento e montato con lavorazioni limitate. La tolleranza fino a +1 mm gestisce le imprecisioni senza modifiche in opera.
