CONNETTORE SMONTABILE PER PANNELLI STRUTTURALI

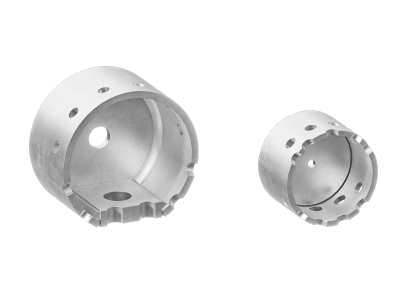

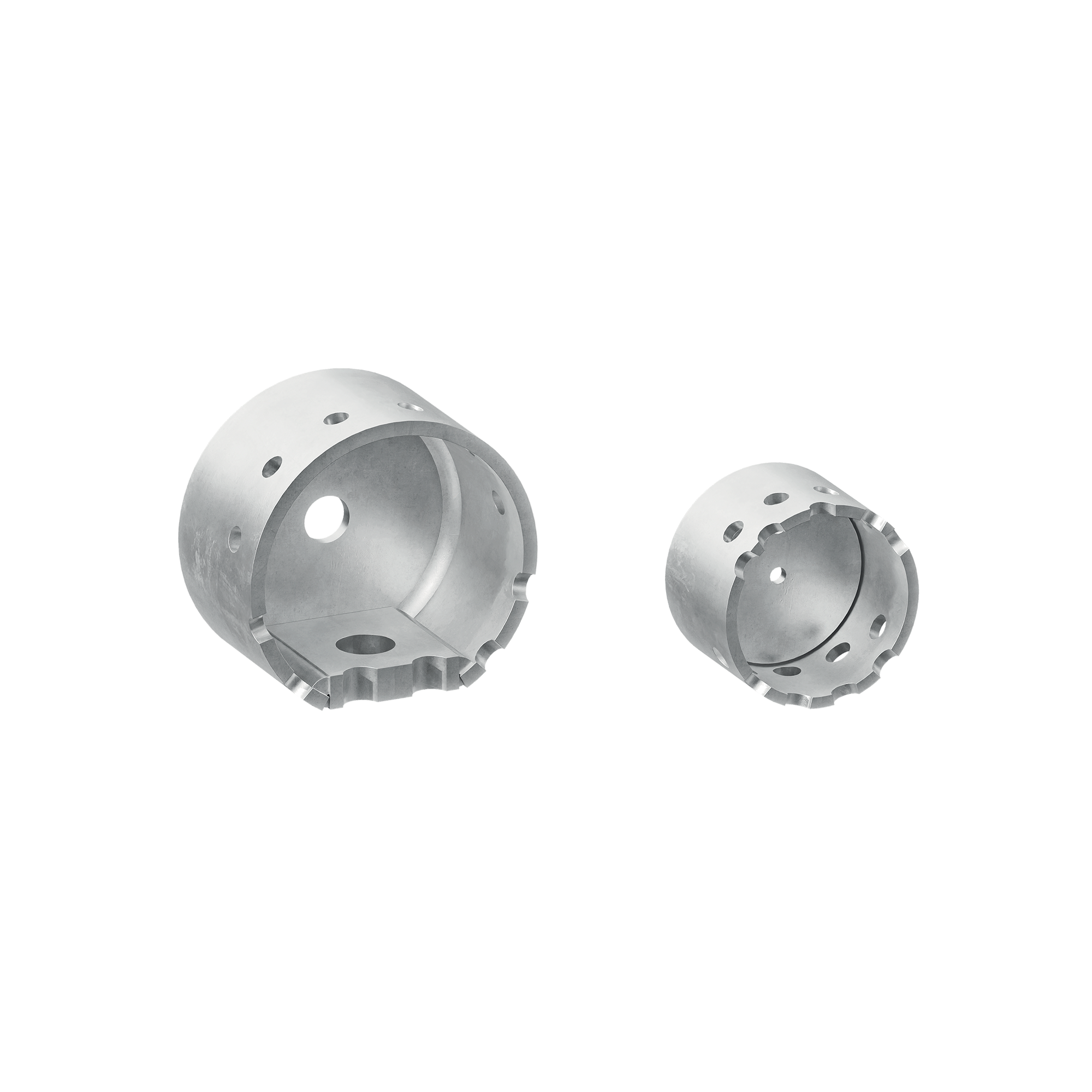

RING

New Prodotto disponibile da gennaio 2025

Grazie alla sua geometria circolare e alla doppia inclinazione delle viti, RING si inserisce completamente nella parete in legno e rappresenta la soluzione ideale per la prefabbricazione in stabilimento, il trasporto e un semplice assemblaggio in cantiere.

Garantisce inoltre la smontabilità.

CARATTERISTICHE

Grazie alla doppia inclinazione delle viti, i connettori possono essere preinstallati in stabilimento oppure inseriti in cantiere. L'installazione delle viti inclinate è facilitata dalla speciale geometria del connettore.

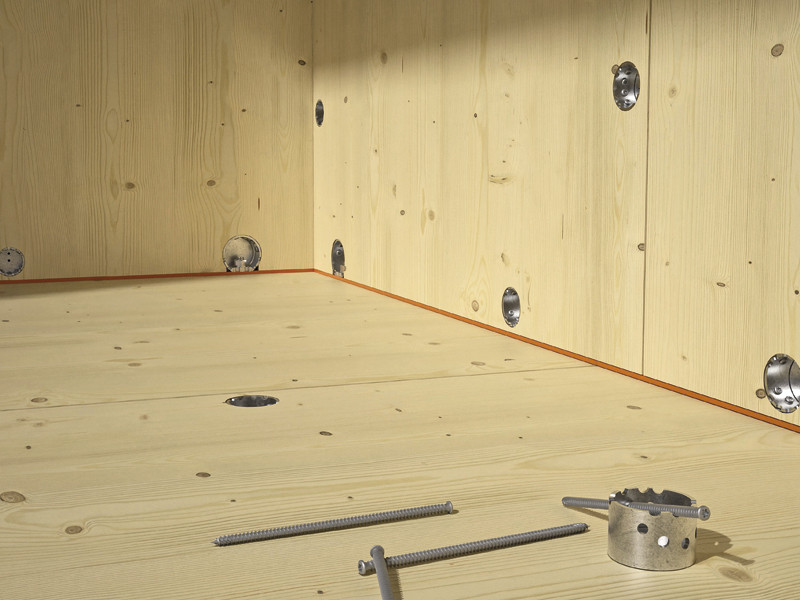

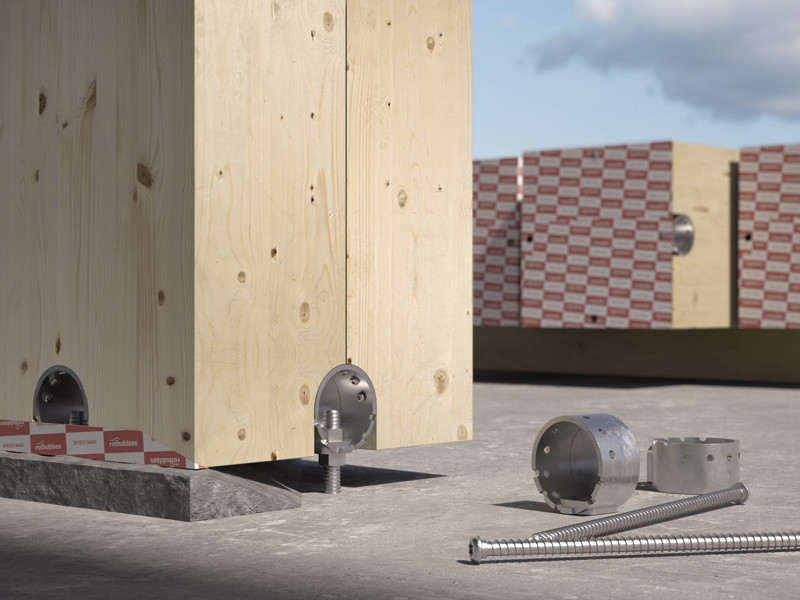

La versione con viti (RING60T) si presta perfettamente alle connessioni tra pannelli X-LAM come sistema di giunzione solaio-solaio, solaio-parete o parete-parete. Pre-installabile in stabilimento, oppure in cantiere, permette il posizionamento dei pannelli secondo inclinazioni e tolleranze a piacere.

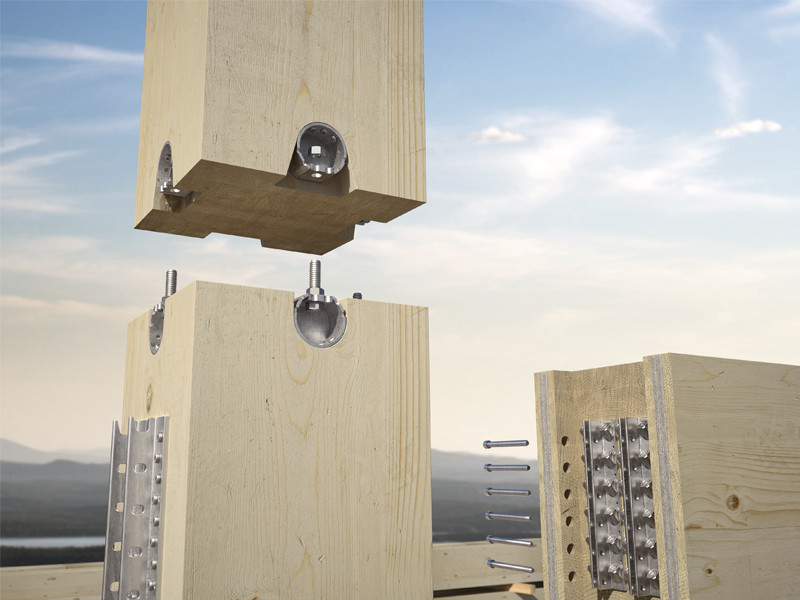

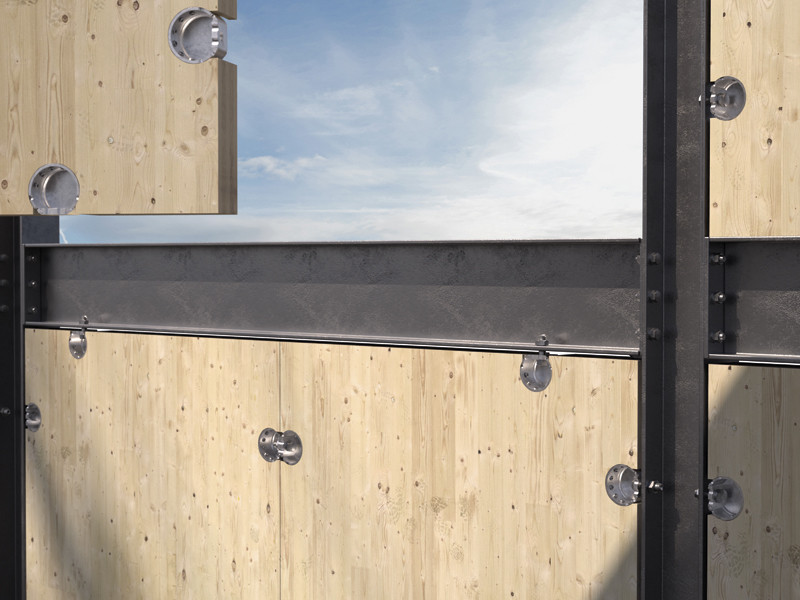

La versione con bullone (RING90C) è ideale per la realizzazione di connessioni legno-acciaio in strutture ibride, oppure in connessioni legno-legno tramite l'uso di due connettori. Non richiede nessun elemento aggiuntivo al di là di una semplice bullonatura con M16.

L'elevata resistenza del connettore consente di ridurre il numero di fissaggi. In stabilimento sono richieste semplici lavorazioni del pannello, con conseguente facilità di trasporto e messa in opera, velocizzata da operazioni eseguite solo su un lato della parete.

I connettori RING sono realizzati in acciaio al carbonio S355, con un trattamento superficiale Fe/Zn12c per massimizzare resistenza e durabilità.

Documentazione

Scheda Tecnica

RING

CODICE Ø
[mm]
B
[mm]
pz.
RING60T New 60 45 5
RING90C New 90 50 5
