SUPPORTO DI MONTAGGIO PER PARETI IN LEGNO PREFABBRICATE GIRAFFE
GIRAFFE: il sostegno temporaneo per il montaggio di pannelli X-LAM

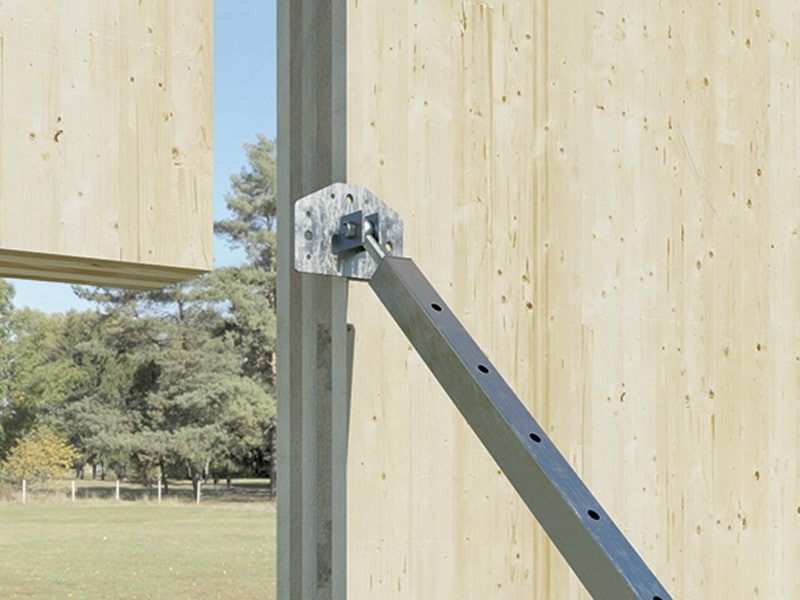

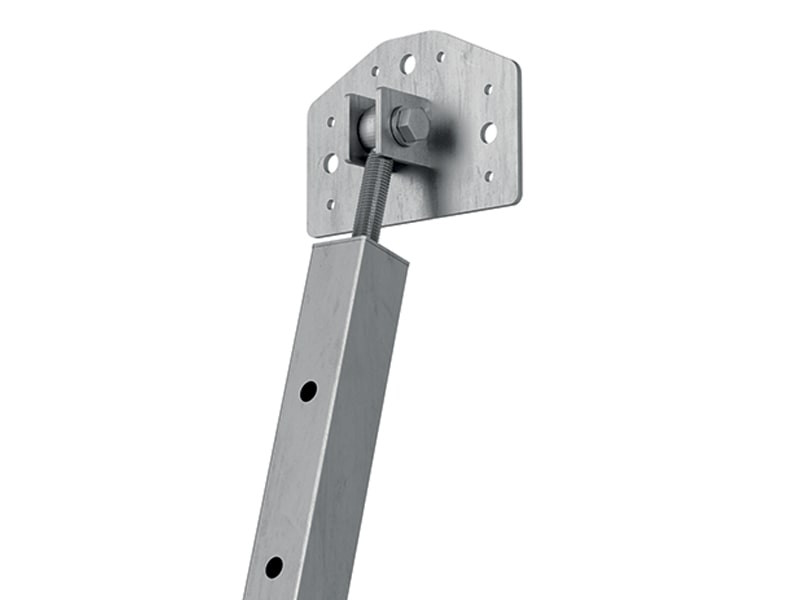

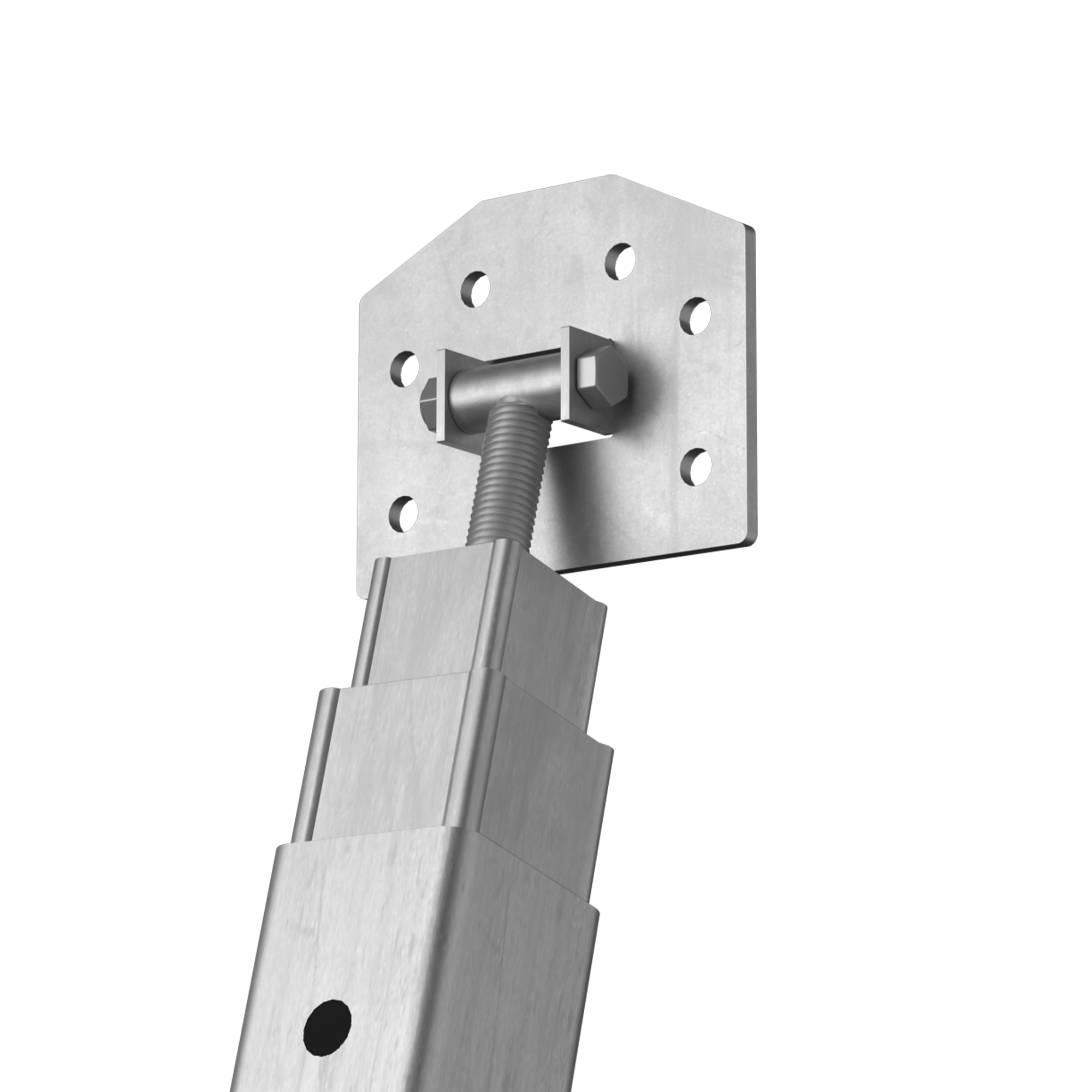

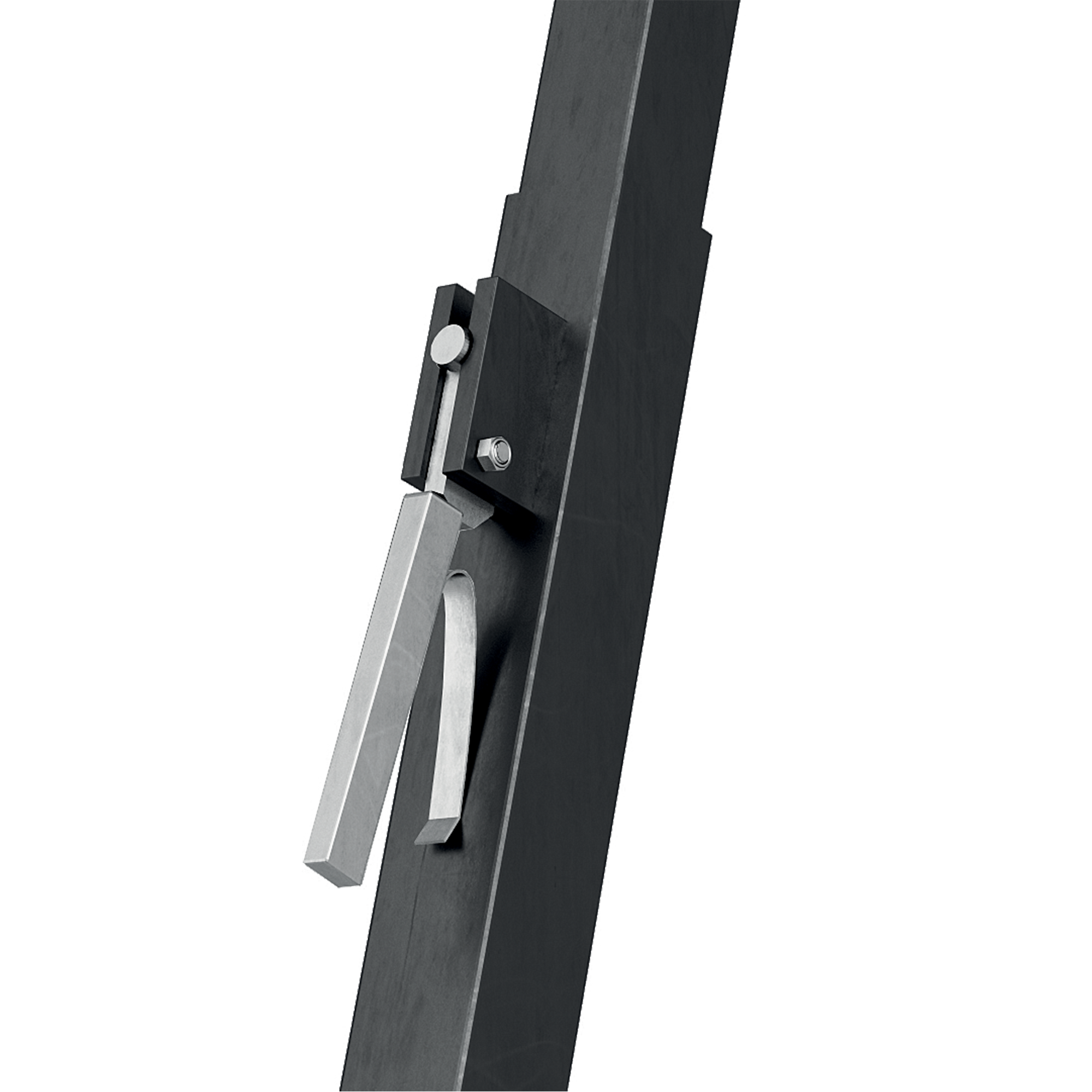

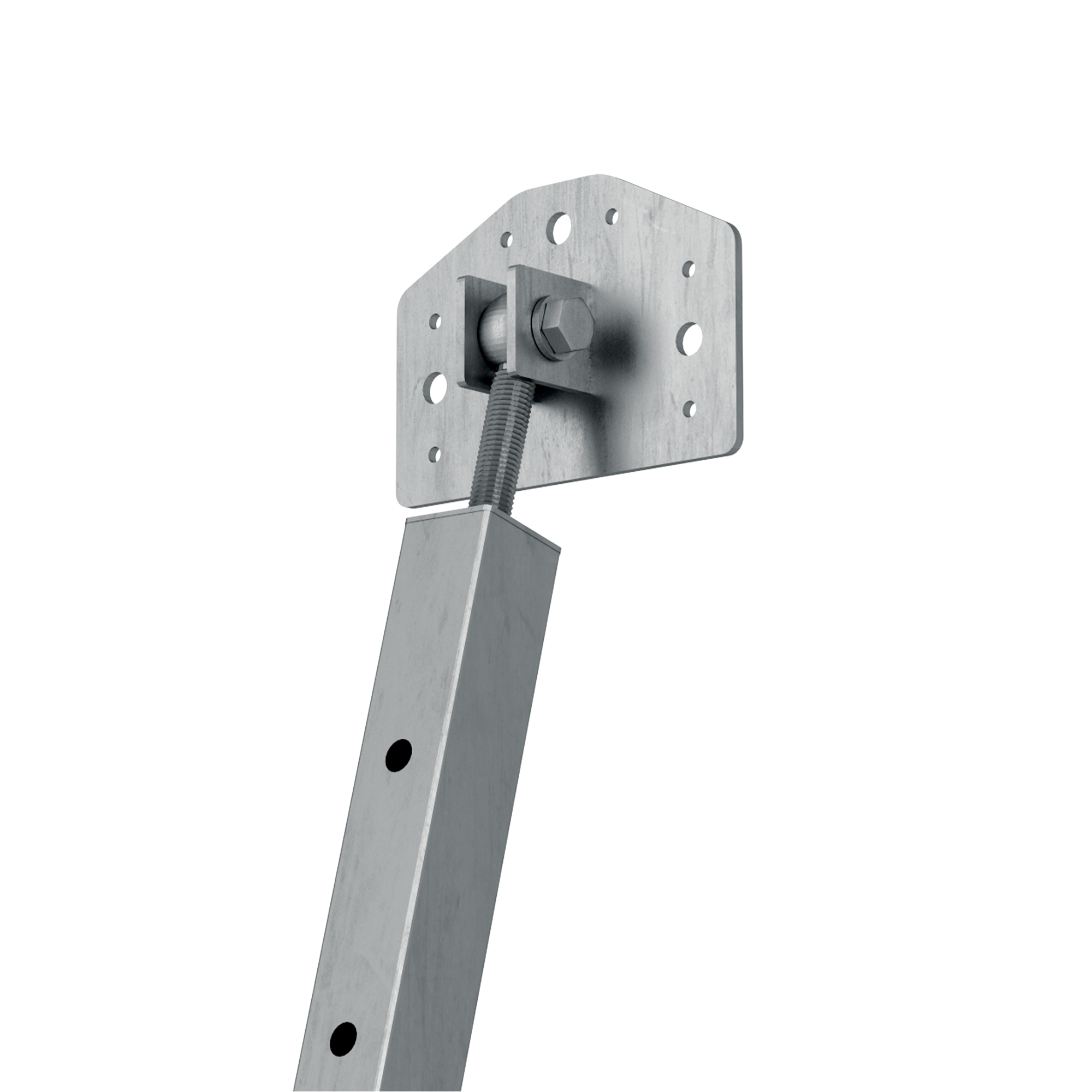

GIRAFFE è il supporto di montaggio temporaneo per pareti in legno prefabbricate: si posiziona sulla parete e si regola in lunghezza tramite la maniglia sulla versione da 6m, tramite i bulloni sulle altre. Una volta fissato alla parete in alto e al solaio in basso, la regolazione di precisione avviene ruotando il supporto: la filettatura sulle piastre superiore e inferiore consente di portare la parete esattamente a piombo. Con la piastra GIRPLATECLICK [KB2.1]il fissaggio in alto avviene con un semplice scatto, senza dover salire sulla scala per fissare la piastra con viti aggiuntive.

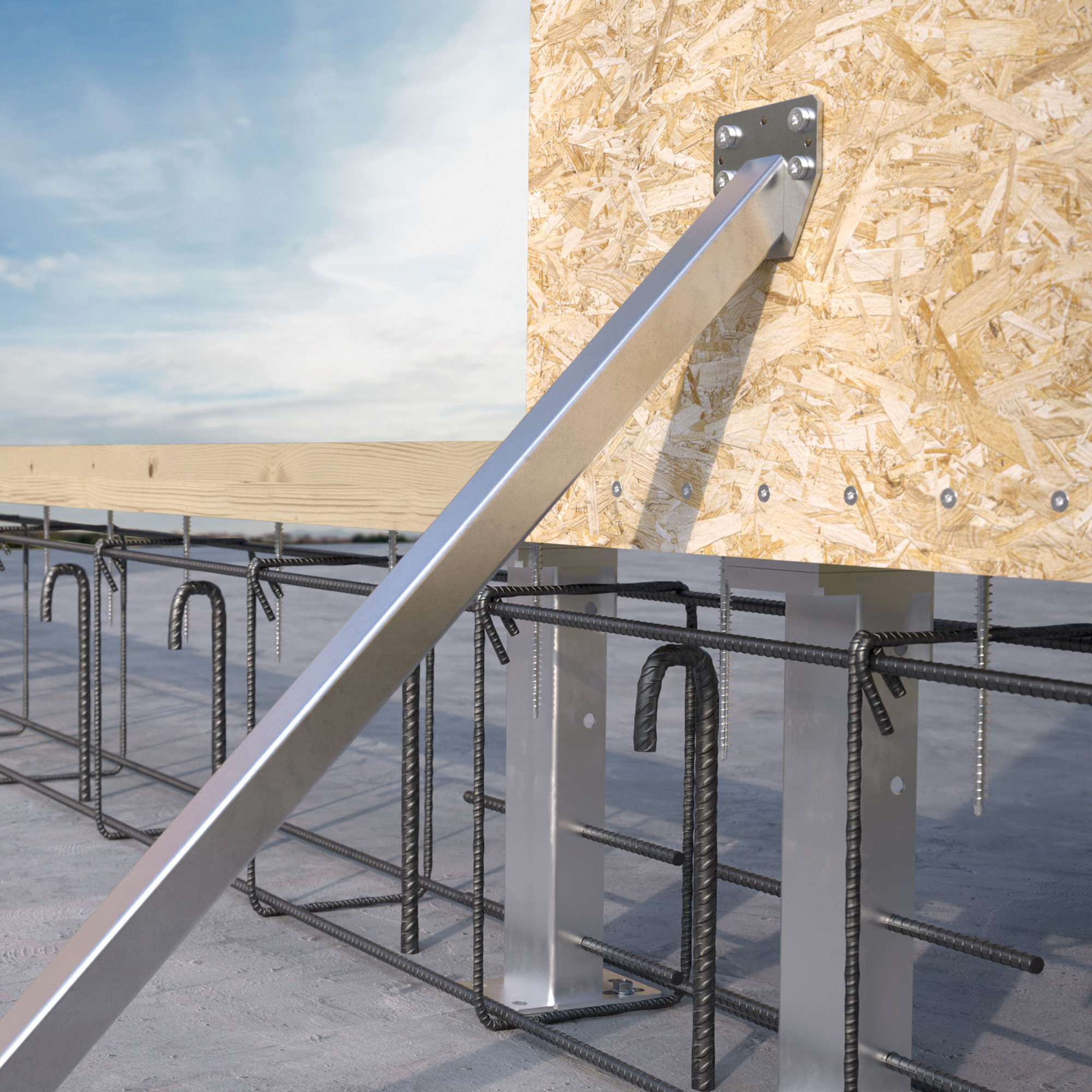

Si applica nel terzo superiore della parete, con angolo tra 30° e 60°, e si fissa al solaio in legno con viti HBS PLATE Ø10 o al solaio in calcestruzzo con ancoranti SKR Ø12.
Le portate delle viti sono determinate secondo EN 1995:2014 e EN 1993:2005, in conformità con ETA-11/0030, e si applicano sia a forze di compressione che di trazione.
Versioni, materiali e portate dei puntelli per pareti X-LAM

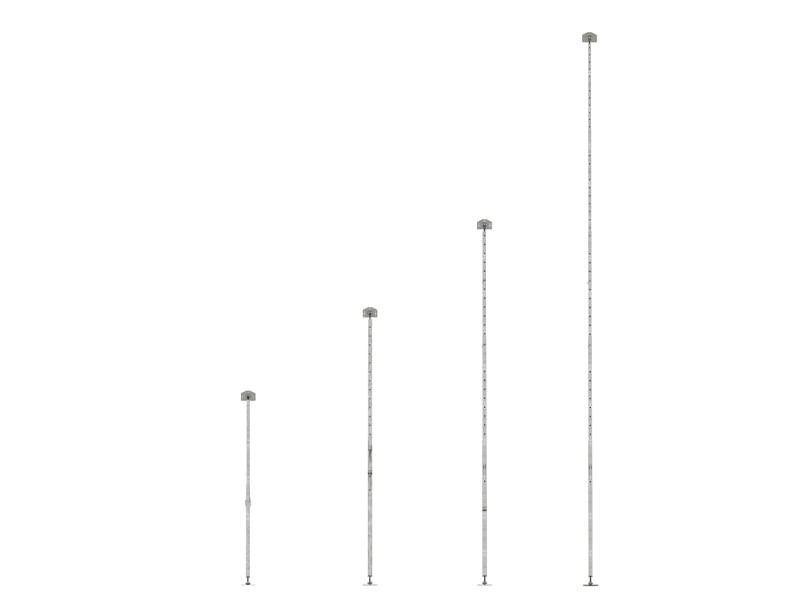

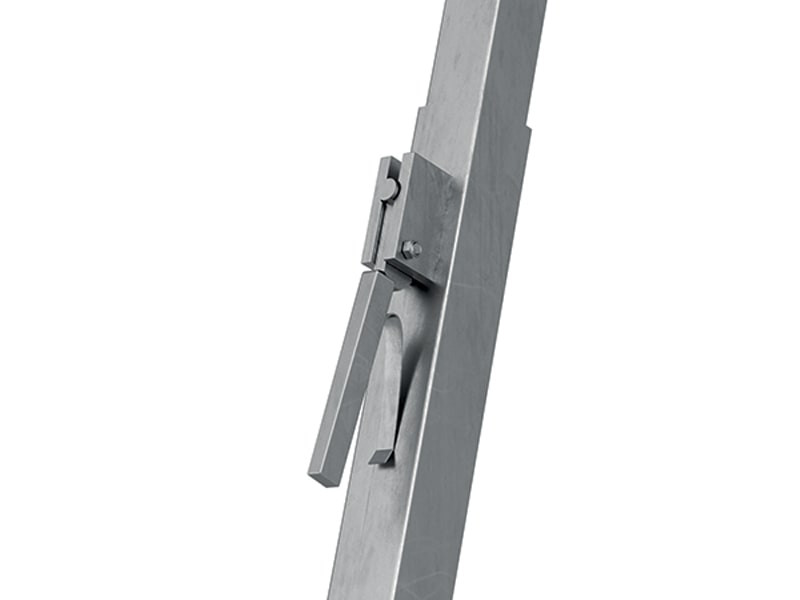

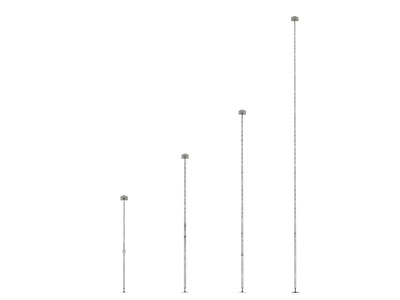

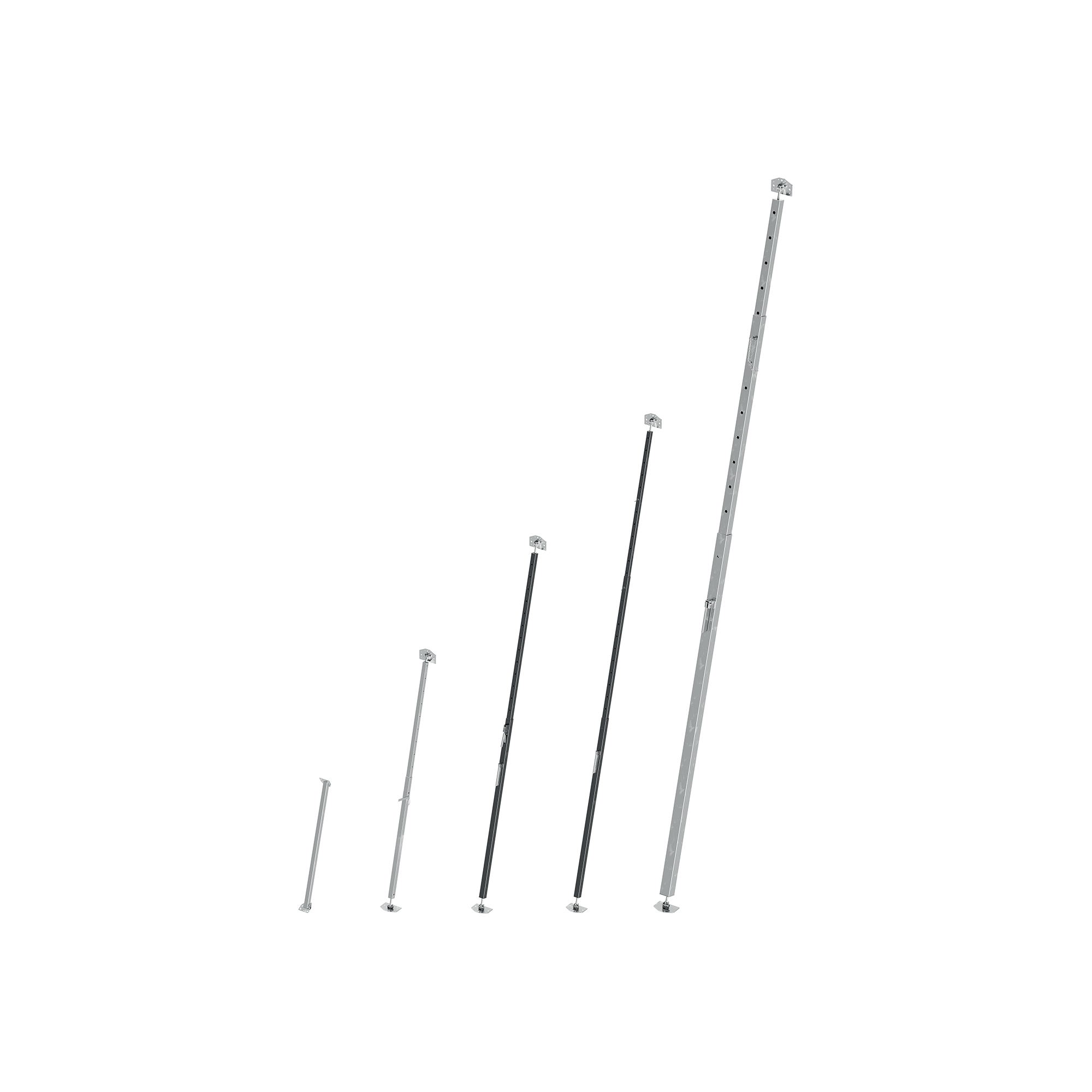

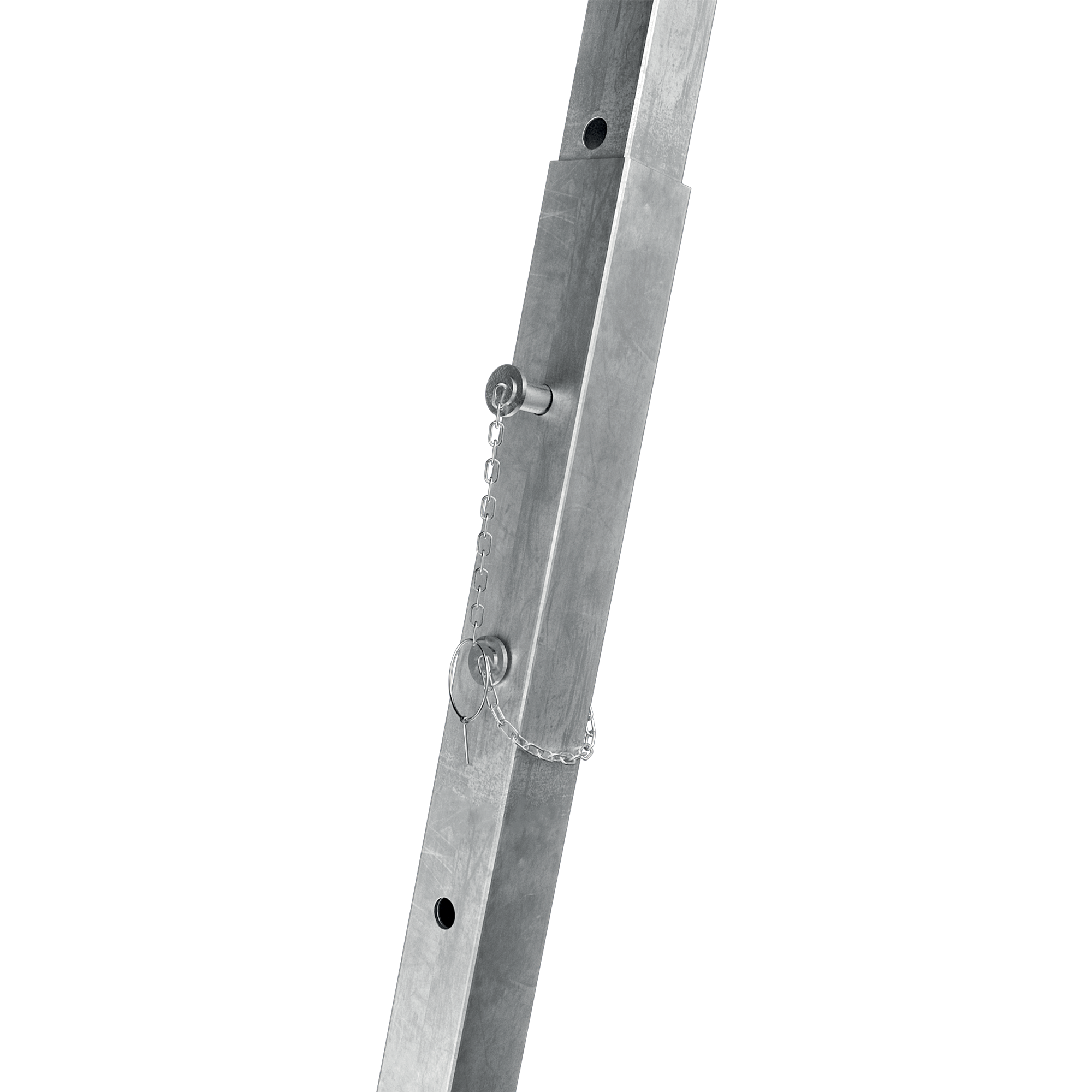

GIRAFFE è disponibile in cinque versioni da 1,0 a 6,0 m, in acciaio con zincatura galvanica in tre versioni in acciaio — di cui una fissa a 45° — e due versioni in alluminio 6060 estruso. La regolazione avviene in due fasi con fermo automatico sulla versione da 3,0 m. La versione in alluminio da 6,0 m è dimensionata per pareti X-LAM su due piani, con Rmax fino a 59,4 kN.
La piastra GIRPLATECLICK consente il fissaggio nel terzo superiore senza uso di scale.

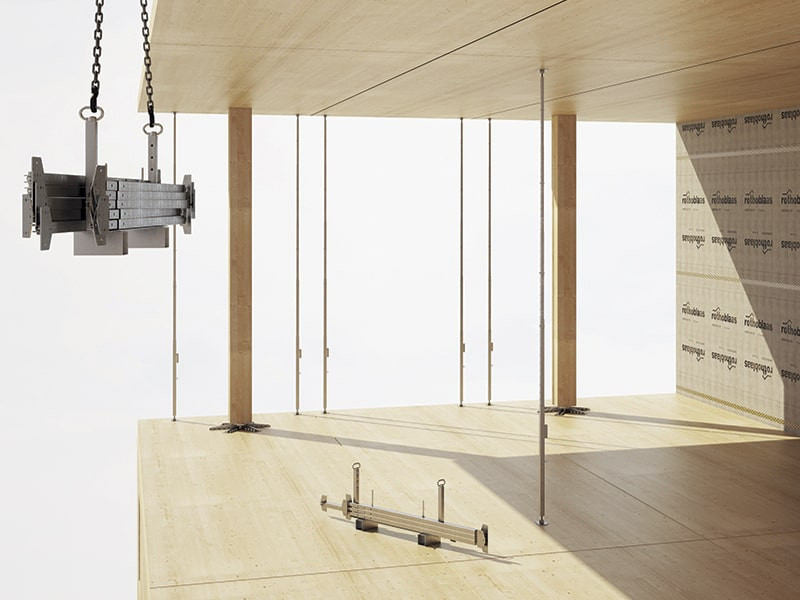

L'elemento di trasporto GIRHOLDER consente di stipare e trasportare fino a 20 puntelli in modo ordinato.
Caratteristiche tecniche principali:
• Peso: da 2,8 kg a 27,0 kg
• Regolazione: 100+100 mm — 135+135 mm
• Portata Rmax GIR2200: 5,0 kN a 2,20 m
• Portata Rmax GIR4000: 4,5 kN a 4,0 m
• Portata Rmax GIR6000[KB3.1]: 59,4 kN a 3,0 m — 7,0 kN a 6,0 m
Come si installa un supporto di montaggio per pareti X-LAM?

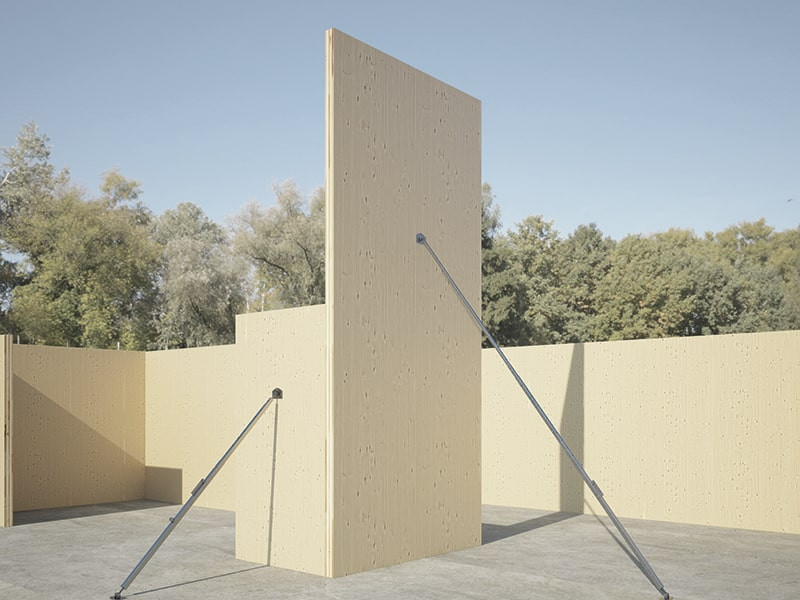

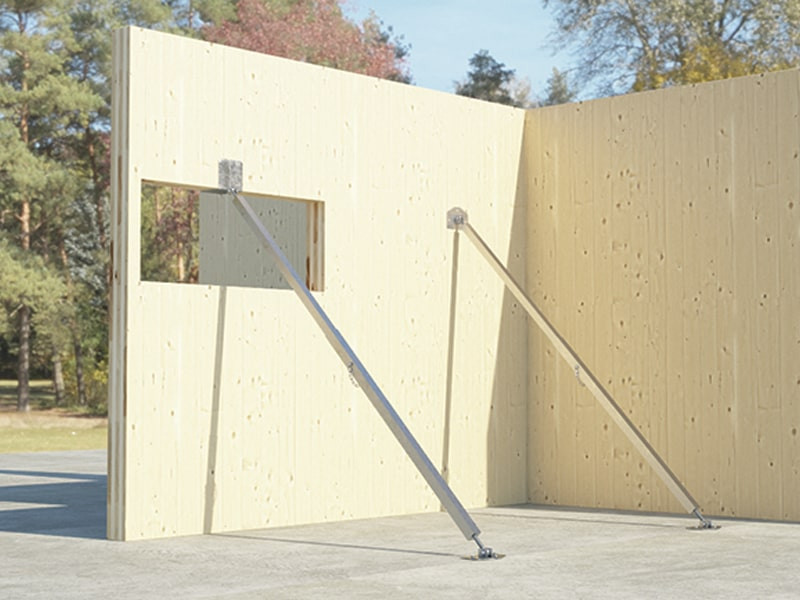

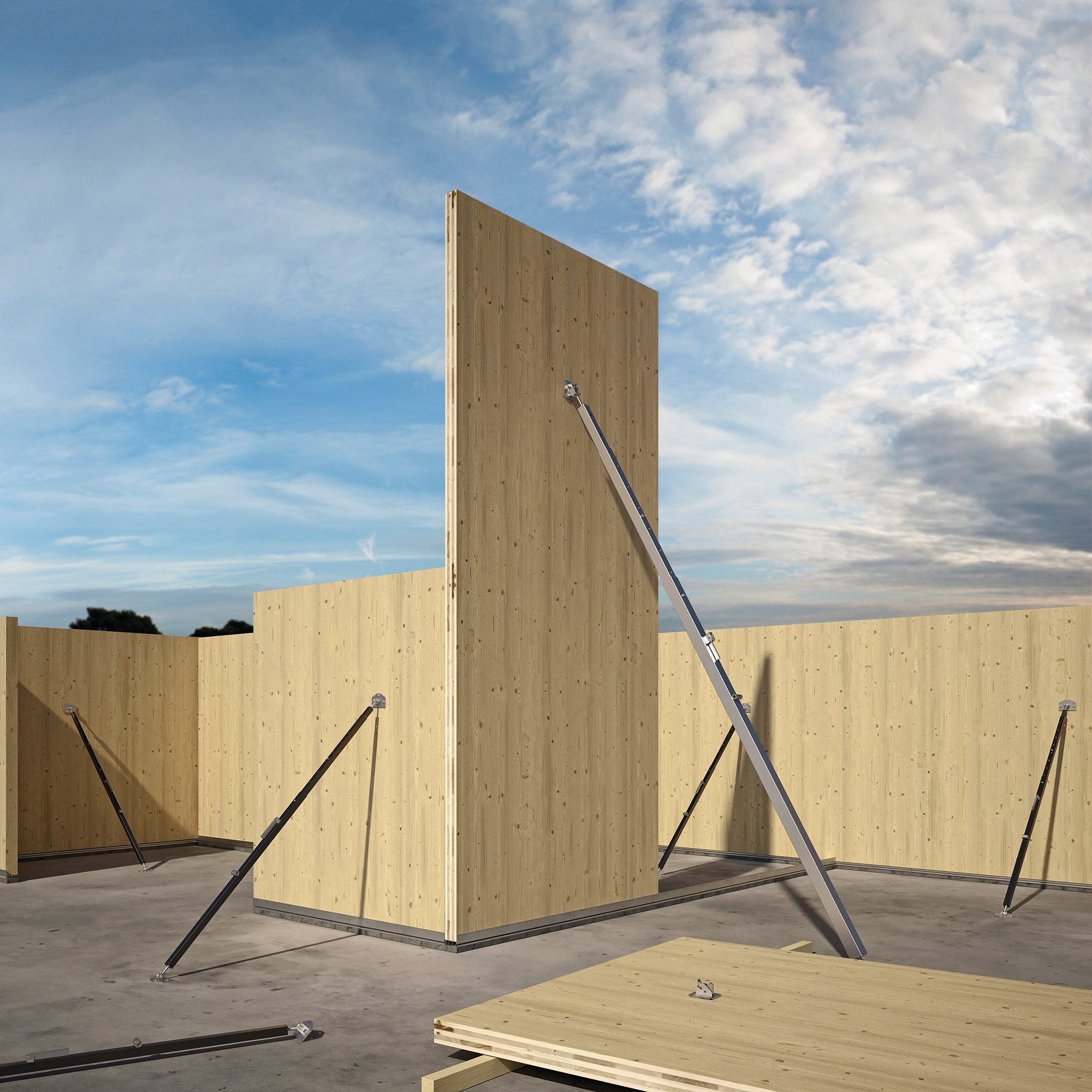

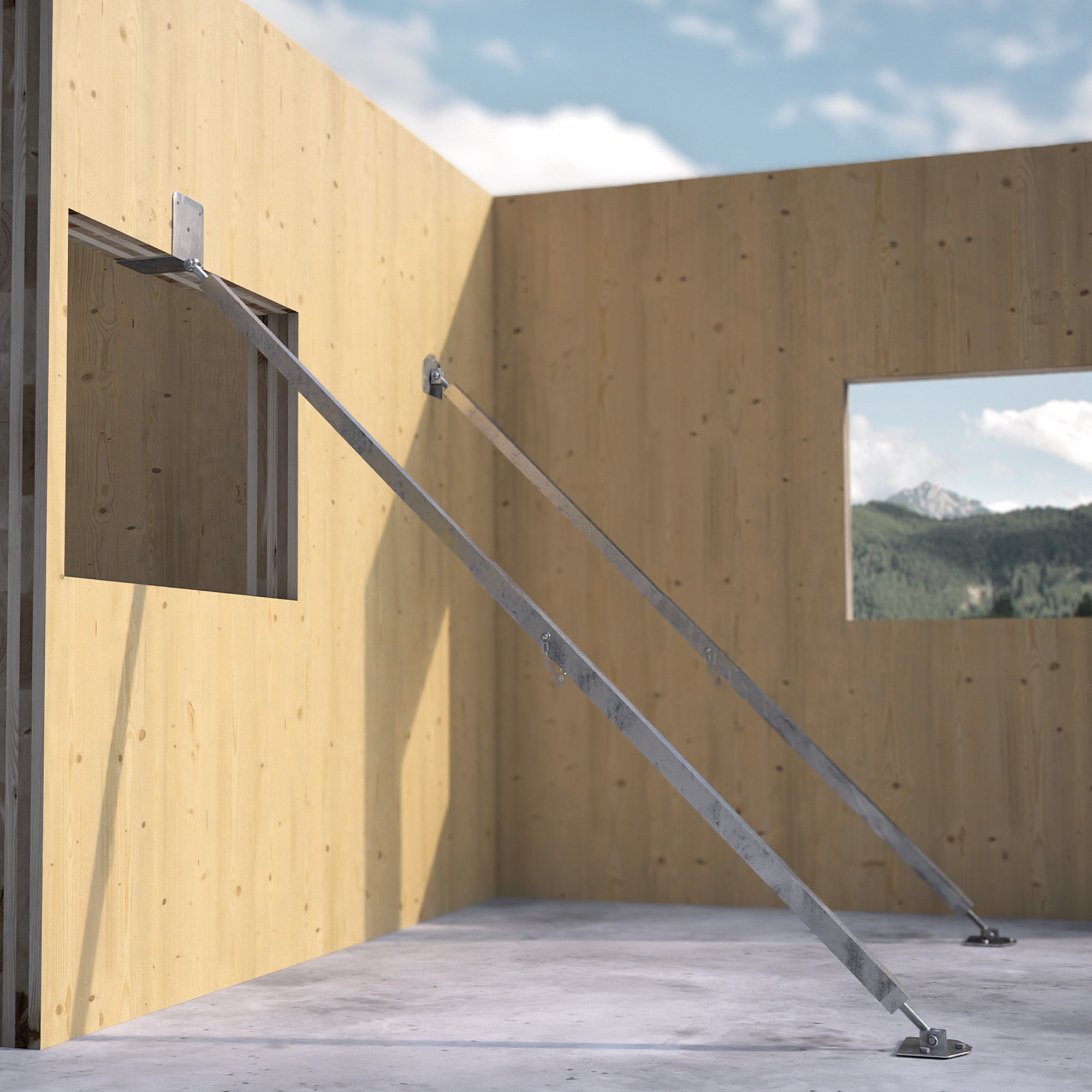

GIRAFFE si posiziona nel terzo superiore della parete con angolo tra 30° e 60°. La scelta della lunghezza va valutata in funzione delle dimensioni dell'elemento, del tipo di solaio e dell'entità del carico. Con “GIRAFFE Calculation File” è possibile calcolare la forza del vento sulla parete e determinare il numero di supporti e i fissaggi necessari per ogni applicazione.
Puntello per pareti X-LAM a due piani: quale versione di GIRAFFE usare?
La versione da 6 m è dimensionata per elementi che si estendono su due piani, con lunghezza fino a 6,0 m e profilo 80×80 mm in alluminio 6060 estruso.
La portata Rmax varia da 59,4 kN a 3,0 m di inflessione a 7,0 kN a 6,0 m. È la versione indicata anche per pilastri in legno lamellare di grande altezza.
Puntello temporaneo pareti prefabbricate in legno: quali forze assorbe GIRAFFE?
A differenza di un puntello da solaio, GIRAFFE lavora in diagonale sulla parete e assorbe sia forze di compressione che di trazione lungo il proprio asse.
I valori Rmax includono già il fattore di sicurezza. Il fissaggio alla parete e al solaio tramite viti deve essere verificato separatamente con il file di supporto (“GIRAFFE Calculation File”).[S
Documentazione
-
Scheda Tecnica
-
Scheda Tecnica USA
-
Revisione Tecnica AUSTRALIA
-
File CAD
-
GIRAFFE Calculation File
-
File per Concrete Anchor
GIR451000
| CODICE | descrizione | L
[mm]
|
L
[in]
|
pz. |
|---|---|---|---|---|

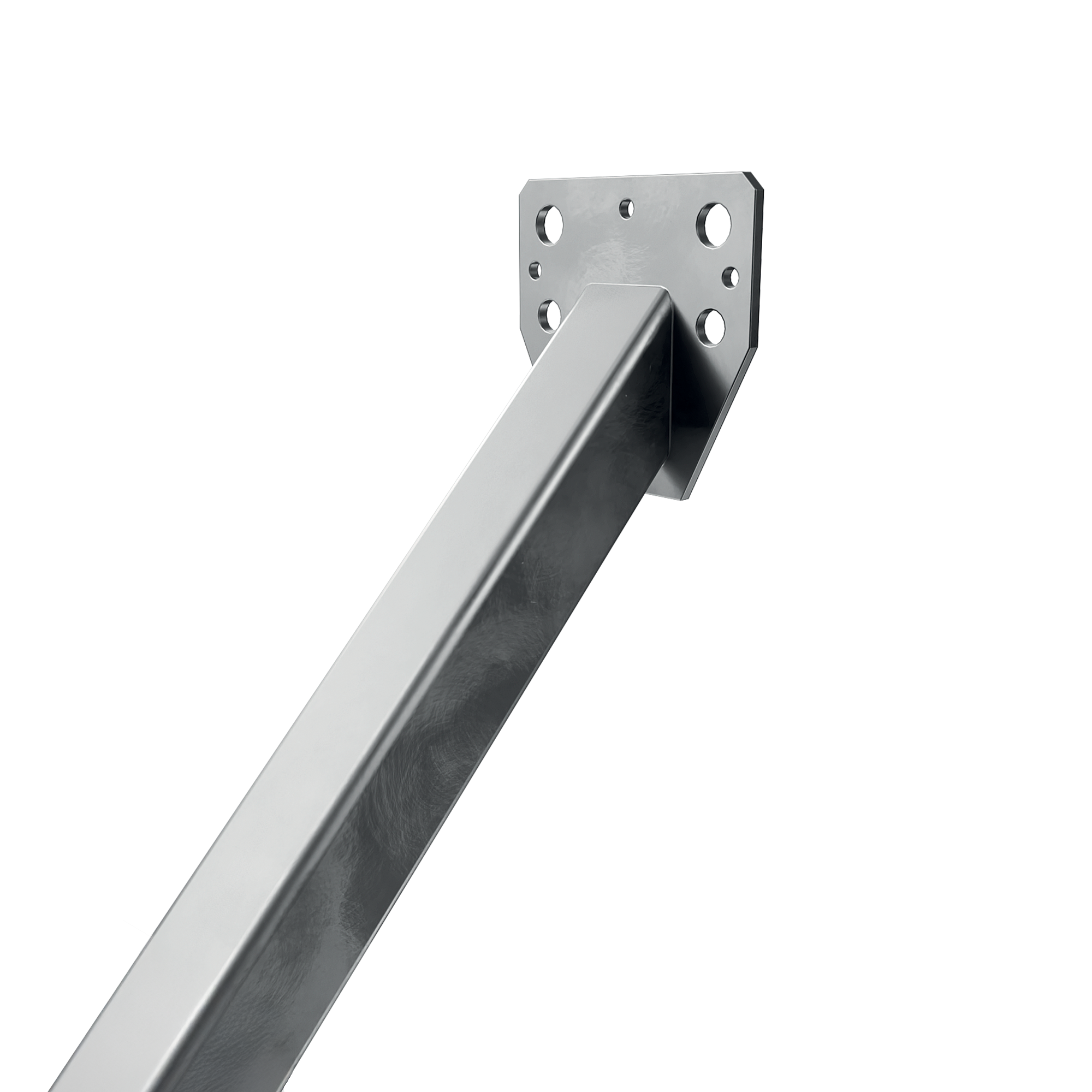

| GIR451000 | GIRAFFE ASSEMBLY SUPPORT 45° FIXED | 1000 | 39 3/8'' | 1 |
GIRAFFE
| CODICE | descrizione | L
[mm]
|
pz. |
|---|---|---|---|
| GIR2200 | GIRAFFE ASSEMBLY SUPPORT 2,2m | 2200 | 1 |
| GIR3000 | GIRAFFE ASSEMBLY SUPPORT 3,0m | 3000 | 1 |
| GIR4000 | GIRAFFE ASSEMBLY SUPPORT 4,0m | 4000 | 1 |
| GIR6000 | GIRAFFE ASSEMBLY SUPPORT 6,0m | 6000 | 1 |
| CODICE | descrizione | pz. |
|---|---|---|
| GIRHOLDER | TRANSPORT ELEMENT | 1 |
| GIRPLATE | SMALL SPARE PLATE | 1 |
| GIRPLATEL | LARGE SPARE PLATE | 1 |
| METSP22 | SPARE DOWEL FOR GIR2200 | 1 |
| METSP | SPARE DOWEL FOR GIR4000 | 1 |
| METSP6 | SPARE DOWEL FOR GIR6000 | 1 |
| METL | LEVER STOP WITH PIN FOR GIR3000 | 1 |
