MEMBRANA ALTAMENTE TRASPIRANTE MONOLITICA
TRASPIR EVO 220

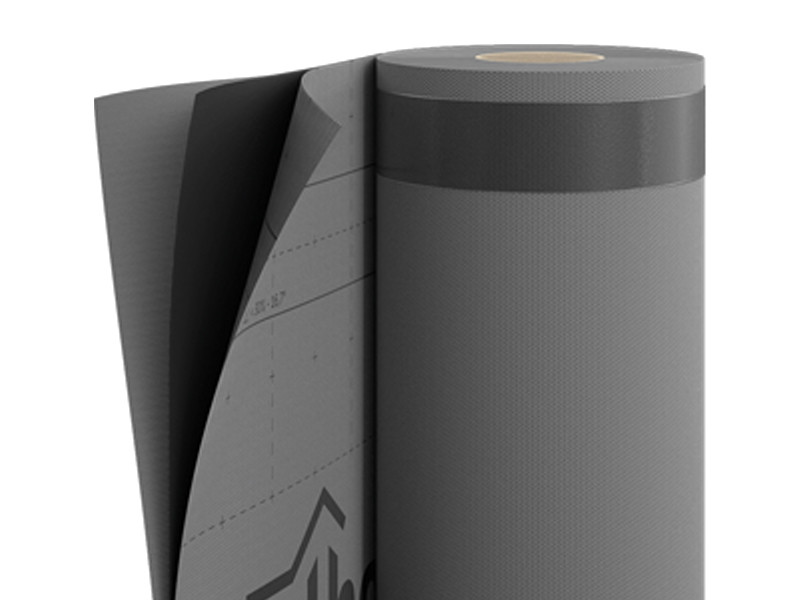

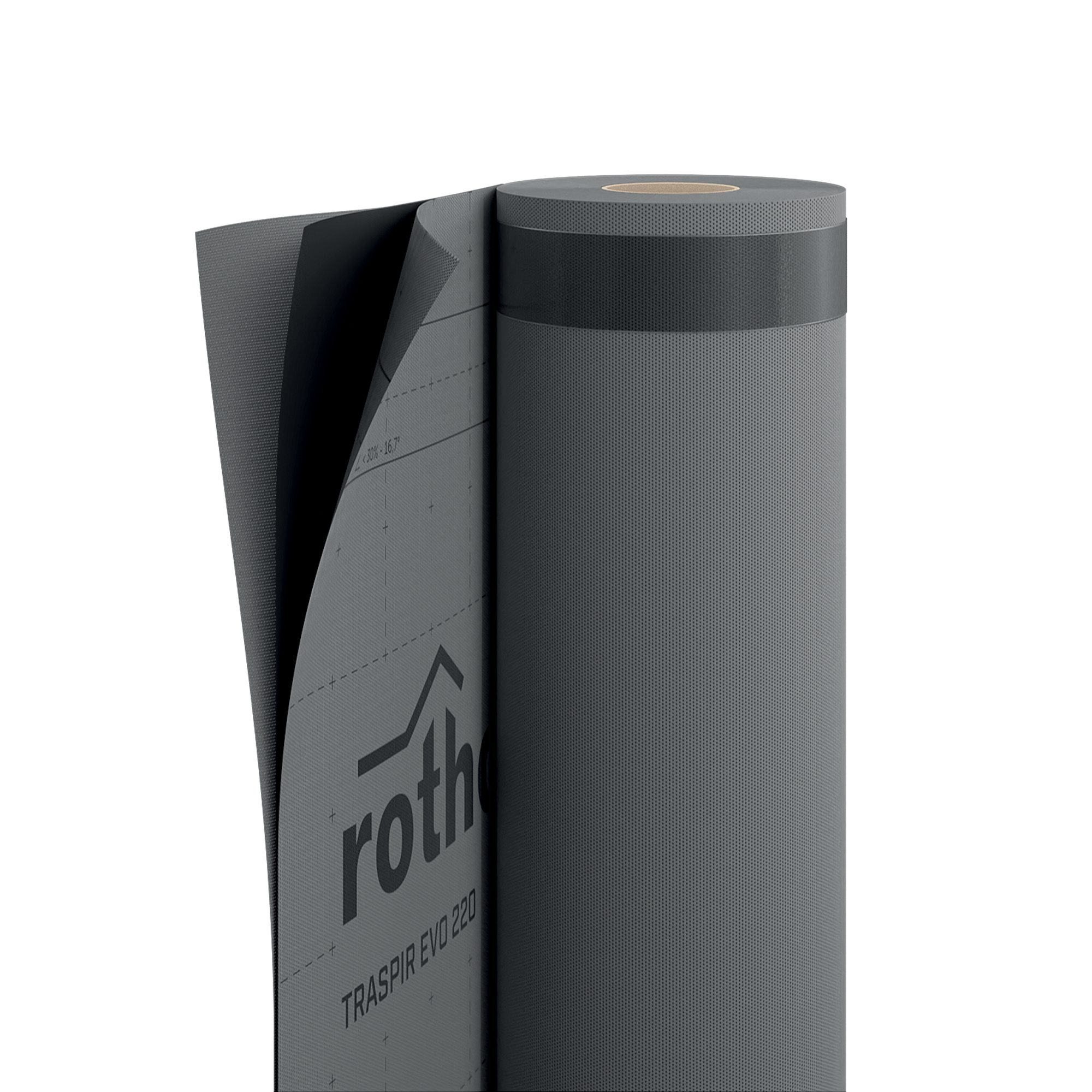

TRASPIR EVO 220 è la membrana altamente traspirante monolitica che assicura eccellente durabilità nel tempo. Si compone di un film funzionale monolitico in elastomero estruso tra due strati di protezione in polipropilene ed è concepita per applicazione su pareti e coperture, sia sul lato interno che sul lato esterno.
Video
Membrana traspirante monolitica TRASPIR EVO 220 : elevata grammatura e resistenza meccanica, per una durabilità impeccabile.

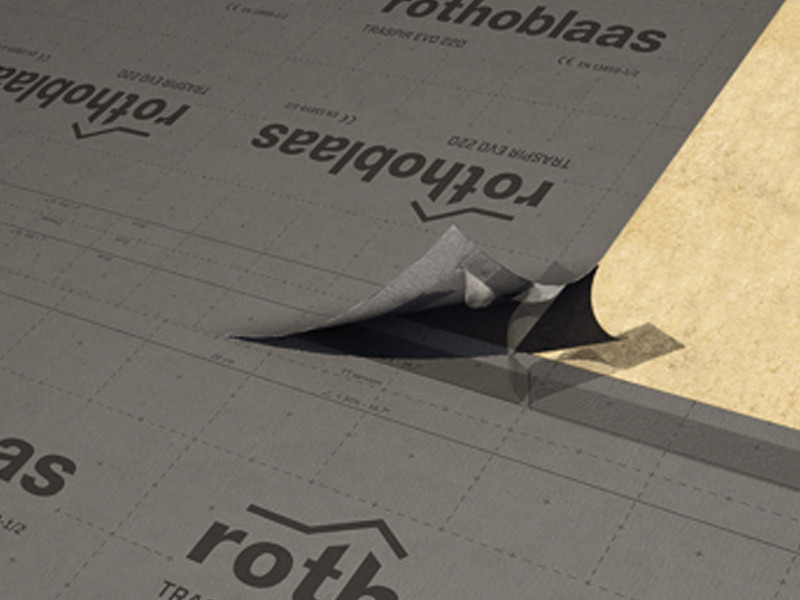

Grazie agli speciali polimeri impiegati, la membrana monolitica TRASPIR EVO 220 garantisce un’eccellente durabilità anche a fronte di un’esposizione ai raggi UV durante le fasi di posa. In cantiere, la superficie ruvida assicura un’ottima resistenza allo scivolamento. Il doppio tape integrato di larghezza maggiorata offre una sigillatura a regola d’arte, e quindi una perfetta protezione dalla pioggia battente.
Le performance e la grammatura di questa membrana monolitica permettono di soddisfare i più severi requisiti previsti dalle varie normative nazionali, classificandola come primo prodotto tra le membrane altamente performanti.
Documentazione
| Scheda Tecnica | |
|---|---|
| Dichiarazione di prestazione (DOP) | Scarica |
| Xml-File WUFI | |
| Consigli di posa | |
| Environmental Product Declaration (EPD) |
TRASPIR EVO 220
| CODICE | descrizione | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pz./bancale |
|---|---|---|---|---|---|---|---|---|---|
| TEVO220 | TRASPIR EVO 220 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 20 |
| TTTEVO220 | TRASPIR EVO 220 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 20 |
Dati Tecnici
| Proprietà | Normativa | Valori Testati | Conversione USC |
|---|---|---|---|
| Grammatura | EN 1849-2 | 220 g/m² | 0.72 oz/ft² |
| Spessore | EN 1849-2 | 1 mm | 39 mil |
| Trasmissione del vapore d'acqua (Sd) | EN 1931 | 0,2 m | 17.483 PERM |
| Resistenza a trazione MD/CD | EN 12311-1 | 385 / 315 N/50mm | 44 / 36 lb/in |
| Allungamento MD/CD | EN 12311-1 | 65 / 80 % | - |
| Resistenza a lacerazione del chiodo MD/CD | EN 12310-1 | 345 / 425 N | 78 / 96 lbf |
| Impermeabilità all'acqua | EN 1928 | classe W1 | - |
| Resistenza termica | - | -40 / 80 °C | -40 / 176 °F |
| Reazione al fuoco | EN 13501-1 | classe E | - |
| Resistenza al passaggio dell'aria | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Conduttività termica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calore specifico | - | 1800 J/(kg·K) | - |
| Densità | - | ca. 220 kg/m³ | - |
| Fattore di resistenza al vapore (μ) | - | ca. 80 | - |
| Resistenza dei giunti | EN 12317-2 | > 250 / N/50mm | > 28.550736 / lb/in |
| Contenuto VOC | - | 0 % | - |
| Stabilità UV | EN 13859-2 | 4 mesi | - |
| Esposizione agli agenti atmosferici | - | 8 settimane | - |
| Colonna d'acqua | ISO 811 | > 500 cm | > 196.8504 in |
| Dopo invecchiamento artificiale - impermeabilità all'acqua a 100°C | EN 1297 / EN 1928 | classe W1 | - |
| Dopo invecchiamento artificiale - resistenza a trazione MD/CD | EN 1297 / EN 12311-1 | 365 / 270 N/50mm | 42 / 31 lb/in |
| Dopo invecchiamento artificiale - allungamento | EN 1297 / EN 12311-1 | 47 / 51 % | - |
| Flessibilità alle basse temperature | EN 1109 | -40 / °C | -40 / °F |
| Test pioggia battente | TU Berlin | superato | - |
Voci di Capitolato
Fornitura e posa in opera di membrana altamente traspirante monolitica , tipo TRASPIR EVO 220
Marcatura CE in accordo a : EN 13859-1/2
Proprietà:
Grammatura [g/m²] : 220
Trasmissione del vapore d'acqua Sd [m] : 0,2
Resistenza a trazione MD/CD [N/50mm] : 385/315
Allungamento MD/CD [%] : 65/80
Resistenza lacerazione chiodo MD/CD [N] : 345/425
Impermeabilità all'acqua : classe W1
Emissioni VOC (COV) (% (classe A+)) : 0
Resistenza termica [°C] : -40/+80
Reazione al fuoco : classe E
Indicazioni di posa per: TETTO

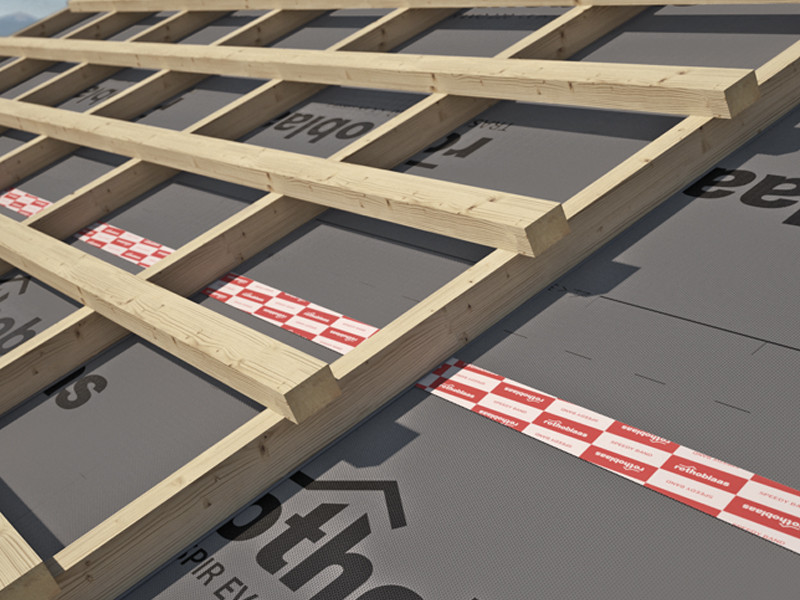

TRASPIR EVO 220 si pone parallelamente alla linea di gronda, a partire dal bordo inferiore del tetto. Il secondo strato deve essere sovrapposto almeno 10-20 centimetri al precedente (in base alla pendenza della copertura), come viene indicato sul layout secondo le regole del buon costruire. Il telo deve essere applicato su un supporto continuo con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una volta giunti in sommità della copertura, è consigliabile che la membrana sporga oltre la linea di colmo per almeno 30 centimetri favorendo una perfetta sovrapposizione con gli starti di telo che si sovrapporranno sull'altra falda della copertura. Si raccomanda inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua si raccomanda l'utilizzo di EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE. L'eventuale presenza di doppia banda adesiva integrata può sostituire la corretta sigillatura all'aria e all'acqua.
Indicazioni di posa per: PARETE
TRASPIR EVO 220 si pone parallelamente alla trave di banchina o al solaio se posa su parete. Il secondo strato deve essere sovrapposto almeno 15 centimetri al precedente. Ogni strato deve essere fissato al supporto con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Si consiglia inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua, si raccomanda l'utilizzo di EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE oppure in caso di superfici ruvide valutare l'utilizzo del PRIMER in aggiunta a FLEXI BAND, PRIMER SPAY, PRIMER .
Composizione
| STRATO SUPERIORE | tessuto non tessuto in PP |
|---|---|
| STRATO INTERMEDIO | film traspirante monolitico in PE |
| STRATO INFERIORE | tessuto non tessuto in PP |
