MEMBRANA TRASPIRANTE MONOLITICA E MICROPOROSA

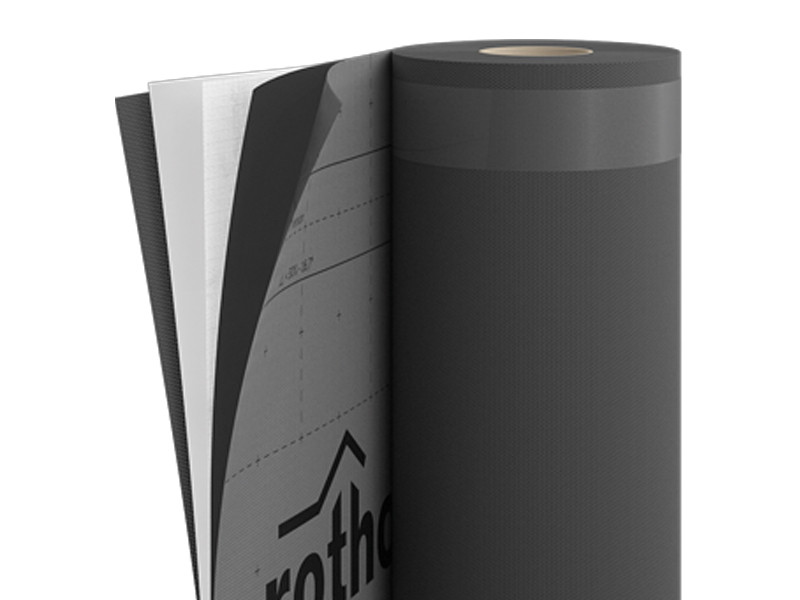

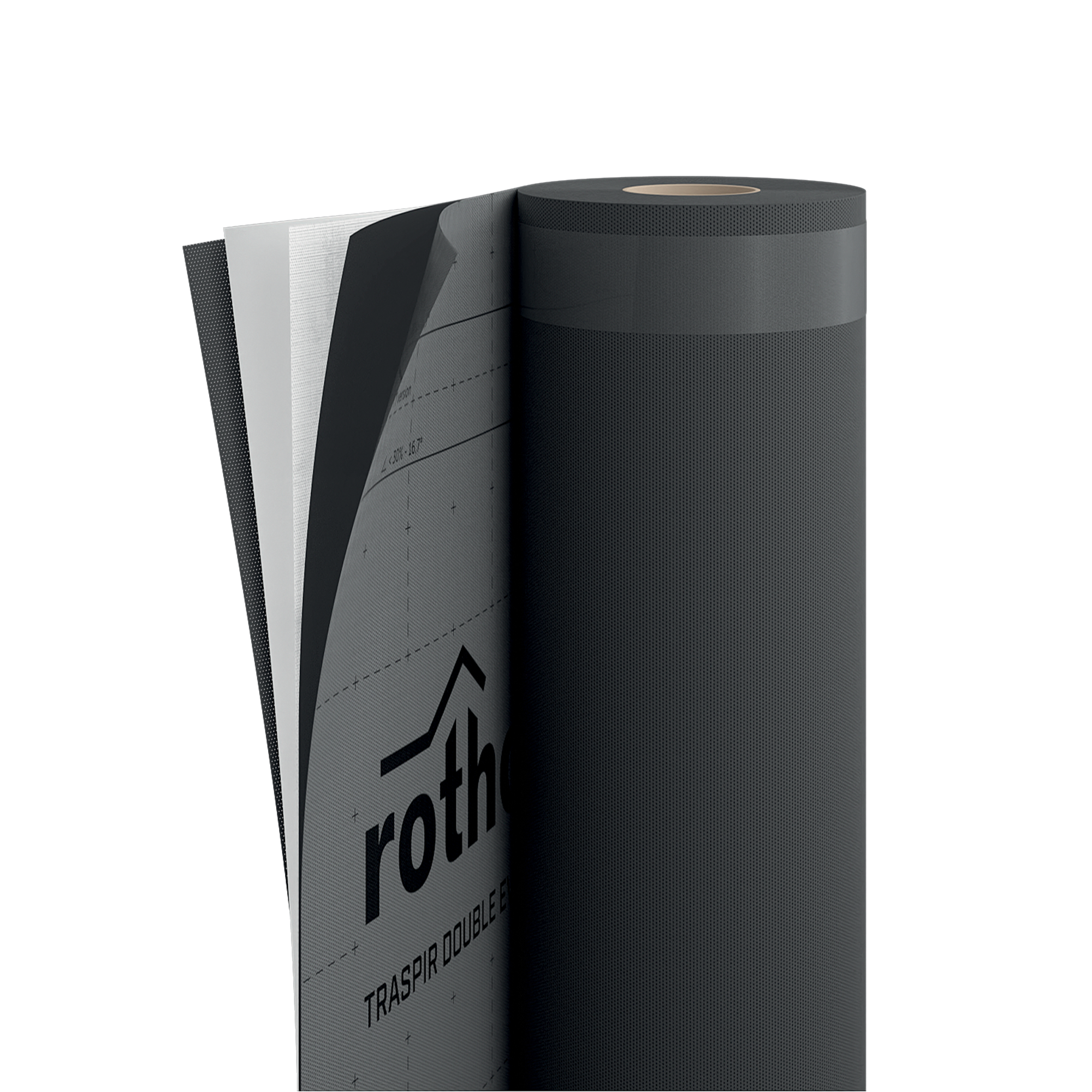

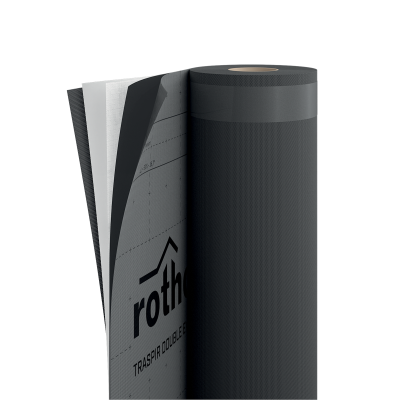

TRASPIR DOUBLE EVO 340

La membrana traspirante monolitica e microporosa TRASPIR DOUBLE EVO 340 garantisce un'eccellente durabilità nel tempo grazie al doppio film funzionale. È costituita da una membrana monolitica e una microporosa, per una resistenza meccanica e un’ impermeabilità all’acqua superiori.
Si compone di un film monolitico in elastomero (TPE-E), un film microporoso e strati di protezione in polipropilene, ed è concepita per applicazione sul lato esterno della copertura.

TRASPIR DOUBLE EVO 340 , doppio strato di tenuta per una doppia protezione. Grazie alla sua grammatura, la membrana può essere posata efficacemente anche su coperture con basse pendenze, fino a 5°.

L’ elevata grammatura e il doppio strato funzionale garantiscono un’ elevata resistenza all’abrasione. La membrana TRASPIR DOUBLE EVO 340 permette di soddisfare i requisiti più severi delle diverse normative nazionali, classificandola come prodotto ad altissime prestazioni.

Documentazione

Scheda Tecnica
Dichiarazione di prestazione (DOP) Scarica
Consigli di posa
Environmental Product Declaration (EPD)

TRASPIR DOUBLE EVO 340

CODICE descrizione tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
pz./bancale
TEVO340 TRASPIR DOUBLE EVO 340 - 1.5 25 37.5 4' 11'' 82 404 20
TTTEVO340 TRASPIR DOUBLE EVO 340 TT TT 1.5 25 37.5 4' 11'' 82 404 20

Dati Tecnici
EN 13859-1/2
L C A L C A
EPD EPD EP D
national-classifications AT Önorm B4119 UD Typ II US
national-classifications CH SIA 232 UD (g)
national-classifications DE ZVDH USB-A UDB-A
national-classifications FR DTU 31.2 E1 Sd1 TR3 E600 Jf C2
national-classifications IT UNI 11470 A/R3

Proprietà Normativa Valori Testati Conversione USC
Grammatura EN 1849-2 340 g/m² 1.11 oz/ft²
Spessore EN 1849-2 1,2 mm 47 mil
Trasmissione del vapore d'acqua (Sd) EN 1931 0,19 m 18.403 PERM
Resistenza a trazione MD/CD EN 12311-1 605 / 455 N/50mm 69 / 52 lb/in
Allungamento MD/CD EN 12311-1 65 / 80 % -
Resistenza a lacerazione del chiodo MD/CD EN 12310-1 415 / 500 N 93 / 112 lbf
Impermeabilità all'acqua EN 1928 classe W1 -
Resistenza termica - -40 / 80 °C -40 / 176 °F
Reazione al fuoco EN 13501-1 classe E -
Resistenza al passaggio dell'aria EN 12114 < 0 m³/(m²·h·50Pa) < 0 cfm/ft² at 50Pa
Conduttività termica (λ) - 0,04 W/(m·K) 0.28 (BTU·in)/(h·ft²·°F)
Calore specifico - 1800 J/(kg·K) -
Densità - ca. 284 kg/m³ -
Fattore di resistenza al vapore (μ) - ca. 160 -
Resistenza dei giunti EN 12317-2 > 250 / N/50mm > 28.550736 / lb/in
Contenuto VOC - 0 % -
Stabilità UV EN 13859-2 4 mesi -
Esposizione agli agenti atmosferici - 8 settimane -
Colonna d'acqua ISO 811 > 600 cm > 236.22048 in
Dopo invecchiamento artificiale - impermeabilità all'acqua a 100°C EN 1297 / EN 1928 classe W1 -
Dopo invecchiamento artificiale - resistenza a trazione MD/CD EN 1297 / EN 12311-1 550 / 400 N/50mm 63 / 46 lb/in
Dopo invecchiamento artificiale - allungamento EN 1297 / EN 12311-1 37 / 52 % -
Flessibilità alle basse temperature EN 1109 -40 / °C -40 / °F

Voci di Capitolato

Fornitura e posa in opera di membrana traspirante monolitica e microporosa, tipo TRASPIR DOUBLE EVO 340
Marcatura CE in accordo a : EN 13859-1-2

Proprietà:

Grammatura [g/m²] : 340
Trasmissione del vapore d'acqua Sd [m] : 0,19
Resistenza a trazione MD/CD [N/50mm] : 605/455
Allungamento MD/CD [%] : 65/80
Resistenza lacerazione chiodo MD/CD [N] : 415/500
Impermeabilità all'acqua : classe W1
Emissioni VOC (COV) (% (classe A+)) : 0
Resistenza termica [°C] : -40/+80
Reazione al fuoco : classe E

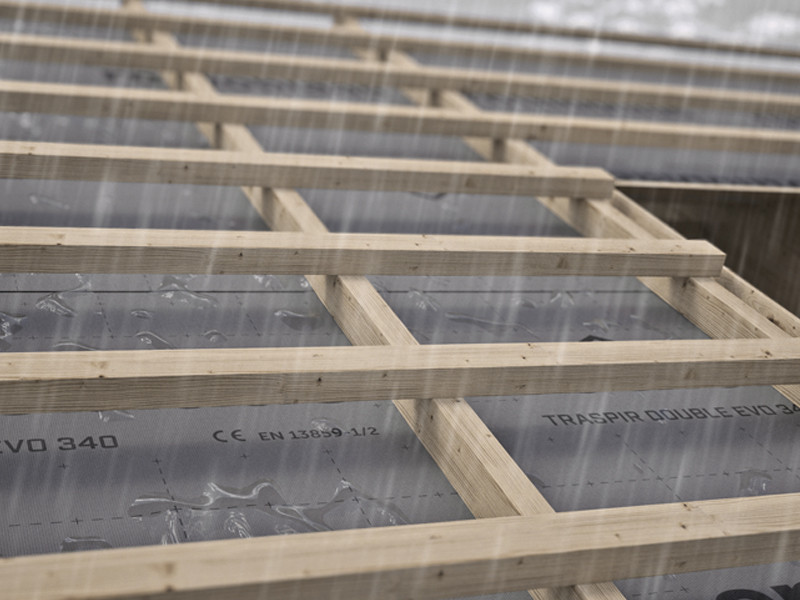

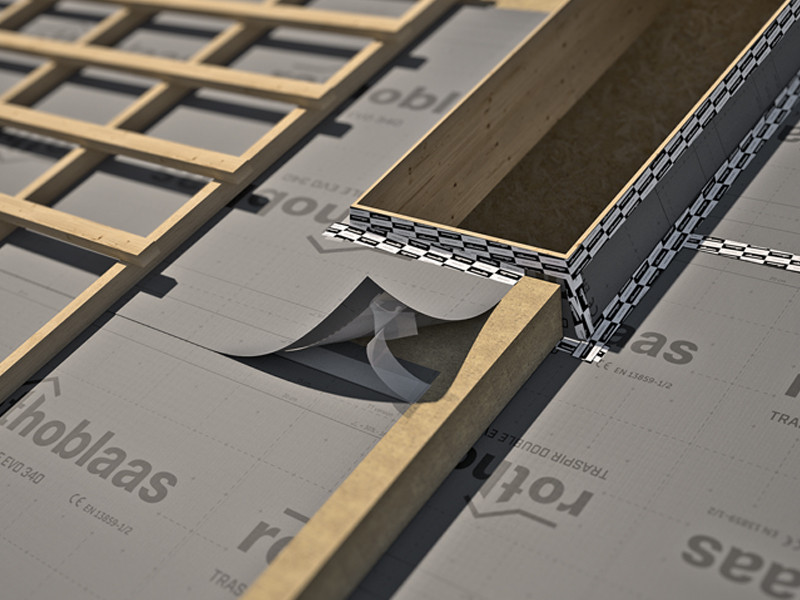

Indicazioni di posa per: TETTO

TRASPIR DOUBLE EVO 340 si pone parallelamente alla linea di gronda, a partire dal bordo inferiore del tetto. Il secondo strato deve essere sovrapposto almeno 10-20 centimetri al precedente (in base alla pendenza della copertura), come viene indicato sul layout secondo le regole del buon costruire. Il telo deve essere applicato su un supporto continuo con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una volta giunti in sommità della copertura, è consigliabile che la membrana sporga oltre la linea di colmo per almeno 30 centimetri favorendo una perfetta sovrapposizione con gli starti di telo che si sovrapporranno sull'altra falda della copertura. Si raccomanda inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua si raccomanda l'utilizzo di EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE. L'eventuale presenza di doppia banda adesiva integrata può sostituire la corretta sigillatura all'aria e all'acqua.

Indicazioni di posa per: PARETE

TRASPIR DOUBLE EVO 340 si pone parallelamente alla trave di banchina o al solaio se posa su parete. Il secondo strato deve essere sovrapposto almeno 15 centimetri al precedente. Ogni strato deve essere fissato al supporto con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Si consiglia inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua, si raccomanda l'utilizzo di EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE oppure in caso di superfici ruvide valutare l'utilizzo del PRIMER in aggiunta a FLEXI BAND, PRIMER SPAY, PRIMER .

Composizione

STRATO SUPERIORE tessuto non tessuto in PP
STRATO INTERMEDIO film traspirante monolitico in PE
STRATO INTERMEDIO tessuto non tessuto in PP
STRATO INTERMEDIO tessuto non tessuto in PP
STRATO INTERMEDIO film traspirante in PP
STRATO INFERIORE tessuto non tessuto in PP
