FRENO AL VAPORE A DIFFUSIONE VARIABILE PER PARETI E COPERTURE CLIMA CONTROL 105
Il freno al vapore che si adatta alla stratigrafia tetto e parete in legno e muratura

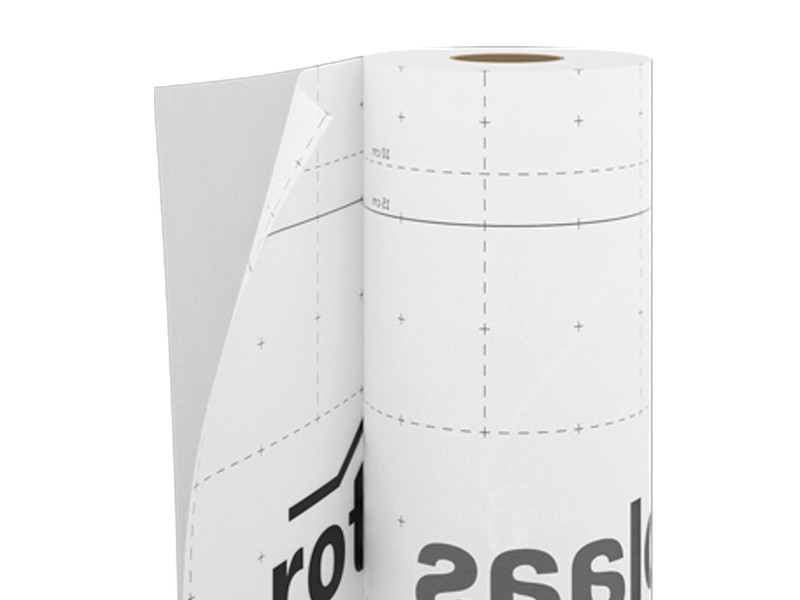

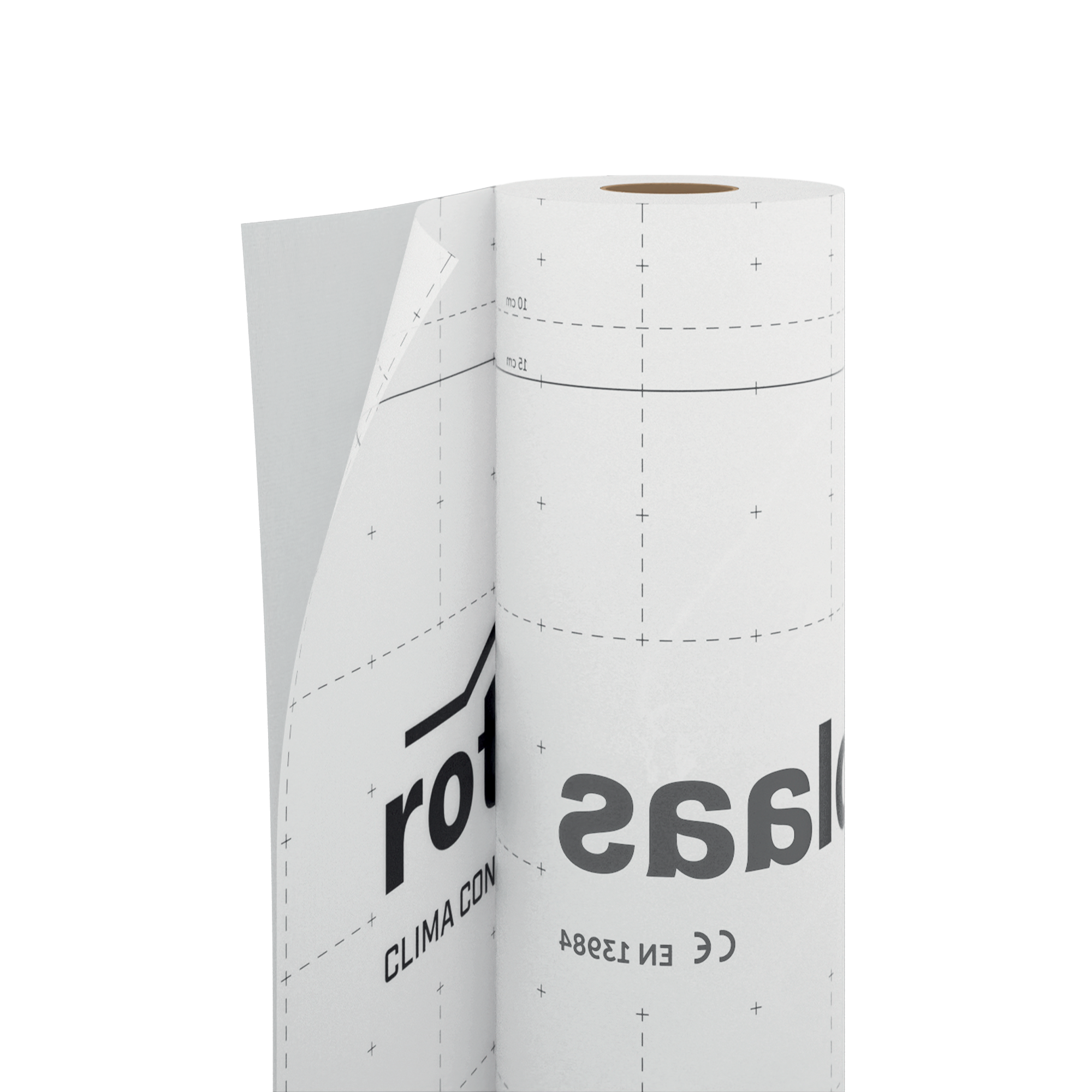

CLIMA CONTROL 105 è la membrana a diffusione variabile per il controllo del vapore nella stratigrafia tetto, pareti e coperture in legno, calcestruzzo e muratura. Funziona da freno al vapore quando la stratigrafia è asciutta — Sd fino a 20 m — e da membrana traspirante quando è umida — Sd fino a 0,1 m — adattandosi automaticamente alle condizioni igrometriche della struttura. Lo speciale film in PA è trasparente e facilita l'individuazione dei montanti durante la posa diretta sulla struttura a telaio. Certificata EN 13984.
Dati tecnici del freno al vapore igrovariabile CLIMA CONTROL 105
Con Sd variabile da 0,1 a 20 m (EN 1931/EN ISO 12572), CLIMA CONTROL 105 è il freno al vapore igrovariabile ideale anche per il risanamento energetico dell'esistente: la stratigrafia delle pareti contiene spesso umidità residua che una membrana a Sd fisso non saprebbe gestire.
Dati tecnici principali (EN 13984):
— Trasmissione vapore variabile Sd: 0,1–20 m
— Resistenza a trazione MD/CD: > 175/150 N/50 mm (EN 12311-2)
— Allungamento MD/CD: > 60/60 %
— Resistenza a lacerazione chiodo MD/CD: > 140/150 N
— Resistenza al passaggio dell'aria: < 0,02 m³/(m²h50Pa) (EN 12114)
— Reazione al fuoco: classe E (EN 13501-1)
— Resistenza alla temperatura: -40/80 °C · Esposizione UV indiretta: 2 settimane
Si posa sul lato interno di pareti e coperture con graffe, DOUBLE BAND, SUPRA BAND.
Freno al vapore igrovariabile per pareti in legno: come funziona CLIMA CONTROL 105?
Nella stratigrafia di una parete in legno, l'umidità relativa varia stagionalmente. CLIMA CONTROL 105 risponde aumentando la propria resistenza alla diffusione del vapore in inverno — fino a Sd 20 m — e abbassandola in estate fino a Sd 0,1 m, per favorire l'asciugatura della stratigrafia. Questo ciclo evita l'accumulo di umidità nei materiali isolanti.
Stratigrafia tetto in legno: dove si posiziona il freno al vapore?
Nella stratigrafia tetto il freno al vapore si posa sul lato interno caldo, tra il rivestimento interno e l'isolante. In questa posizione CLIMA CONTROL 105 limita il passaggio del vapore verso l'esterno in inverno e lo favorisce in estate, proteggendo l'isolante dall'accumulo di condensa interstiziale secondo EN ISO 13788.
Freno al vapore per risanamento energetico dell'esistente: perché scegliere una membrana igrovariabile?
Negli interventi sull'esistente la stratigrafia delle pareti contiene spesso umidità residua. Un freno al vapore a Sd fisso bloccherebbe questa umidità all'interno. CLIMA CONTROL 105, con Sd variabile 0,1–20 m, favorisce l'asciugatura della stratigrafia nelle stagioni calde senza compromettere la protezione invernale.
Documentazione
-
Scheda Tecnica
- Scheda Tecnica Croatian
- Scheda Tecnica Czech
- Scheda Tecnica English
- Scheda Tecnica French
- Scheda Tecnica German
- Scheda Tecnica Greek
- Scheda Tecnica Hungarian
- Scheda Tecnica Italian
- Scheda Tecnica Polish
- Scheda Tecnica Portuguese
- Scheda Tecnica Romanian
- Scheda Tecnica Russian
- Scheda Tecnica Slovenian
- Scheda Tecnica Spanish
-
Xml-File WUFI
-
Consigli di posa
-
TEST REPORT USA-CA
-
Consigli di posa: membrane interne
Dati Tecnici
| Proprietà | Normativa | Valori Testati | Conversione USC |
|---|---|---|---|
| Grammatura | EN 1849-2 | 105 g/m² | 0.34 oz/ft² |
| Spessore | EN 1849-2 | 0,4 mm | 16 mil |
| Trasmissione del vapore d'acqua variabile (Sd) | EN 1931 / EN ISO 12572 | 0,1 / 20 m | 34.965 / 0.175 US perm |
| Trasmissione del vapore d'acqua (dry cup) | ASTM E96/ E96M | 0.28 US perm | - |
| Trasmissione del vapore d'acqua (dry cup) | ASTM E96/ E96M | 16 ng/(s·m²·Pa) | - |
| Resistenza a trazione MD/CD | EN 12311-2 | > 175 / 150 N/50mm | > 20 / 17 lbf/in |
| Allungamento MD/CD | EN 12311-2 | > 60 / 60 % | - |
| Resistenza a lacerazione del chiodo MD/CD | EN 12310-1 | > 140 / 150 N | > 31 / 34 lbf |
| Impermeabilità all'acqua | EN 1928 | - | - |
| Resistenza alla temperatura | - | -40 / 80 °C | -40 / 176 °F |
| Reazione al fuoco | EN 13501-1 | classe E | - |
| Resistenza al passaggio dell'aria | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Resistenza al vapore d'acqua dopo invecchiamento artificiale | EN 1296 / EN 1931 | conforme | - |
| Resistenza al vapore d'acqua in presenza di alcali | EN 1847 / EN 12311-2 | npd | - |
| Conduttività termica (λ) | - | 0,2 W/(m·K) | 0.12 BTU/(h·ft·°F) |
| Calore specifico | - | 1700 J/(kg·K) | - |
| Densità | - | ca. 263 kg/m³ | - |
| Fattore di resistenza al vapore variabile (μ) | - | 250 / 50000 | - |
| VOC | - | non rilevante | - |
Composizione
| STRATO SUPERIORE | film funzionale in PA |
|---|---|
| STRATO INFERIORE | tessuto non tessuto in PP |
Voci di Capitolato
CLIMA CONTROL 105
Fornitura e posa in opera di membrana a diffusione variabile, Tipo CLIMA CONTROL 105.
Composizione
Dallo strato superiore allo strato inferiore:
film funzionale in PA;
tessuto non tessuto in PP.
Proprietà
Grammatura [g/m²]: 105
Spessore [mm]: 0,4
Trasmissione del vapore d'acqua (Sd)[m]: 0,1/20
Resistenza a trazione MD/CD [N/50 mm]: > 175/150
Allungamento MD/CD [%]: > 60/60
Resistenza a lacerazione del chiodo MD/CD [N]: > 140/150
Reazione al fuoco: classe E (EN 13501-1)
Resistenza alla temperatura [°C]: -40/80
Esposizione indiretta ai raggi UV: 2 settimane
VOC: non rilevante
Normativa e certificazioni
Marcata CE secondo la norma EN13984
AUS 4200.1 Class2 - Class 4
ASTM
Descrizione
La superficie di applicazione deve essere asciutta, priva di polvere e grassi. Vanno eliminati elementi in superficie in modo che la membrana non si danneggi durante la posa.
Il prodotto, una volta posato, permette la facile visualizzazione delle indicazioni del tracciatore a polvere e dei fori di montaggio sottostanti.
Impiego consigliato: Per questo prodotto è prevista l’installazione sul lato interno dell’involucro ed è garantita solo un’esposizione indiretta ai raggi UV per una durata massima di 2 settimane.

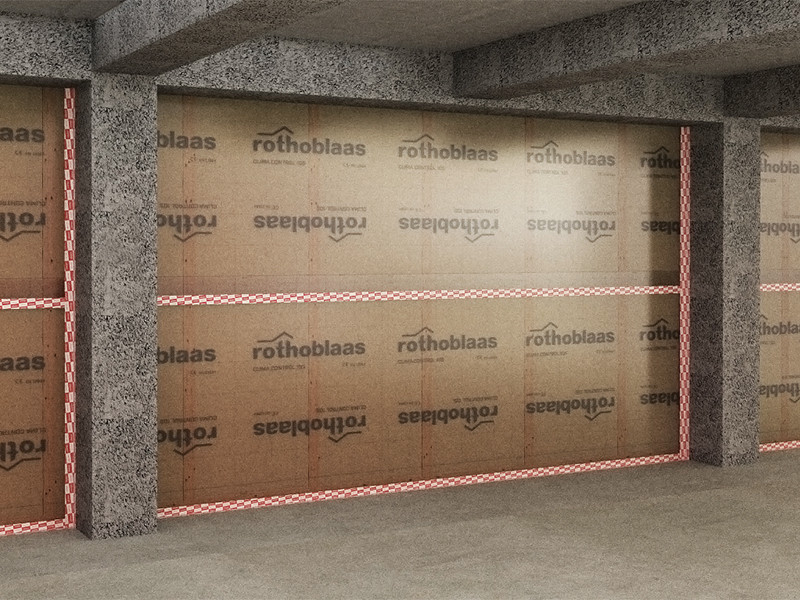

Adatta per interventi di riqualificazione energetica (retrofit) grazie alla capacità di adattarsi dinamicamente all’umidità relativa. Funge da traspirante quando l'umidità relativa interna è in eccesso e da freno al vapore quando l'umidità interna è a regime.

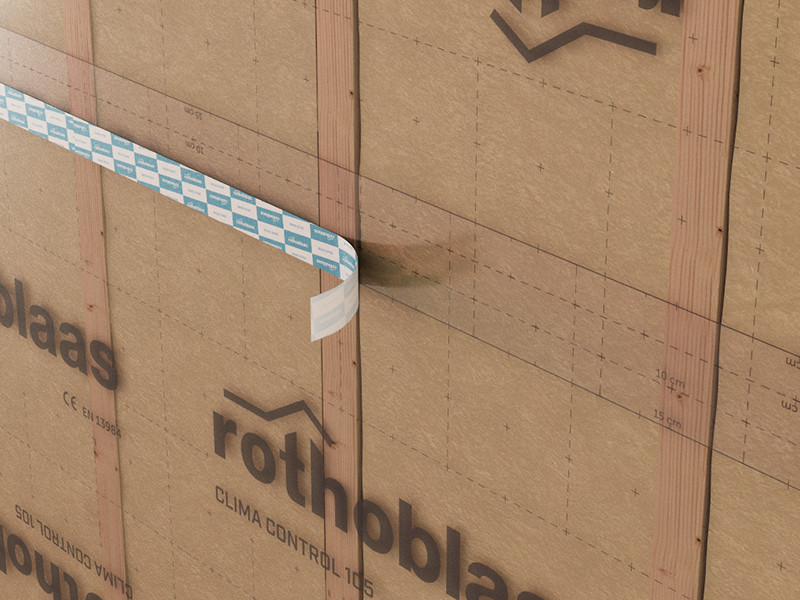

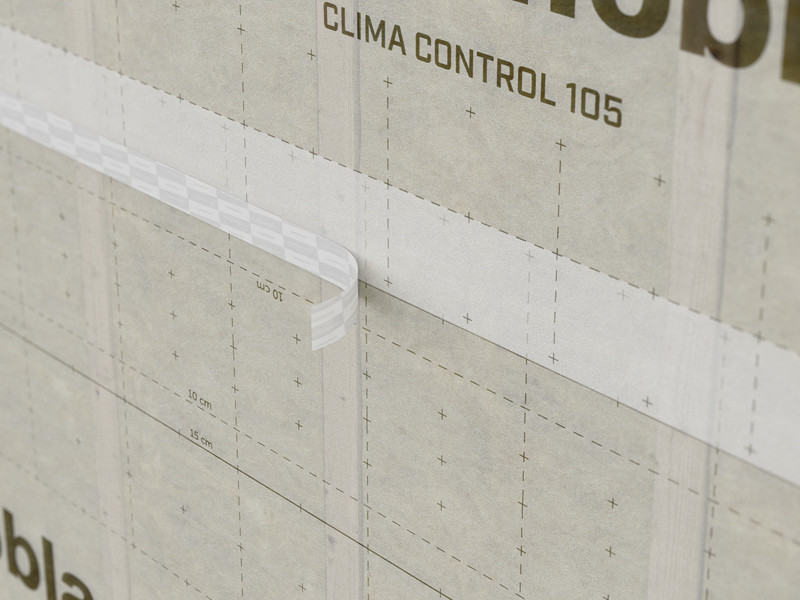

Posa in opera: Srotolare la membrana e realizzare la sigillatura con nastro tipo: INVISI BAND, FLEXY BAND, SPEEDY BAND o EASY BAND.
Assicurarsi che la sovrapposizione tra le membrane sia di almeno 15 cm per ottenere una tenuta ottimale.
Ogni strato deve essere fissato al supporto con un dispositivo di fissaggio meccanico per garantire la stabilità della posa.
Affinché il lavoro risulti eseguito a regola d’arte, deve essere previsto l’utilizzo del punto chiodo.
Eventuali approfondimenti sulla posa possono essere trovati nelle istruzioni specifiche messe a disposizione dal fornitore.
