MEMBRANA BITUMINOSA AUTOADESIVA ARDESIATA
BYTUM SLATE 3500
BYTUM SLATE 3500 è la membrana bituminosa armata che assicura un’efficace impermeabilizzazione delle strutture in legno e, grazie alla superficie ardesiata, garantisce una stabilità permanente ai raggi UV.
Si compone di bitume distillato con polimeri elastoplastici e di un rivestimento in ardesia, ed è concepita per applicazione sul lato esterno della copertura.
BYTUM SLATE 3500, impermeabilizzazione efficace e stabilità permanente ai raggi UV.

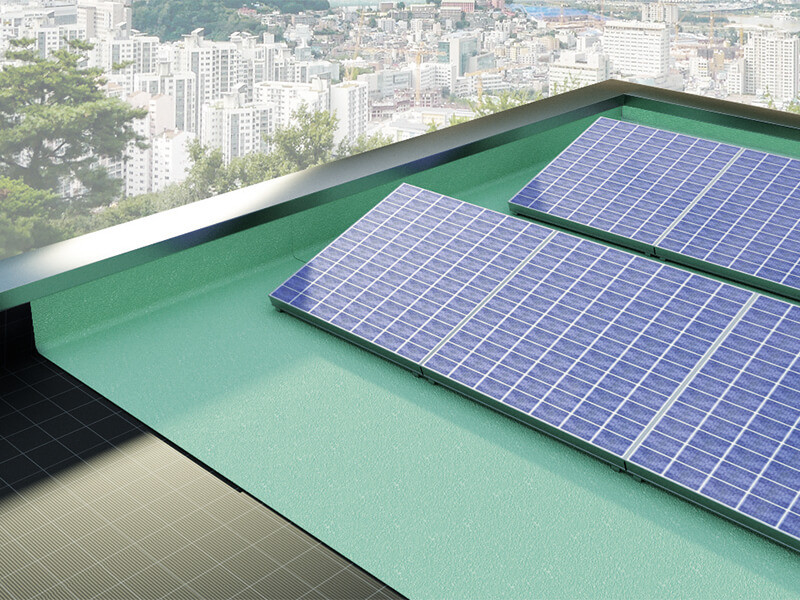

BYTUM SLATE 3500 è utilizzabile su tetti piani come strato finale a vista in combinazione con guaina autoadesiva e autosaldante BYTUM BASE 2500, per un’impermeabilizzazione ottimale.
È utilizzabile come sottotegola anche su coperture con bassa pendenza. Flessibilità e lavorabilità garantite anche a basse temperature assicurano una posa in opera agevole.
Documentazione
| Scheda Tecnica | |
|---|---|
| Dichiarazione di prestazione (DOP) | Scarica |
BYTUM SLATE 3500
| CODICE | descrizione | liner
[mm]
|
colore | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pz./bancale |
|---|---|---|---|---|---|---|---|---|---|---|

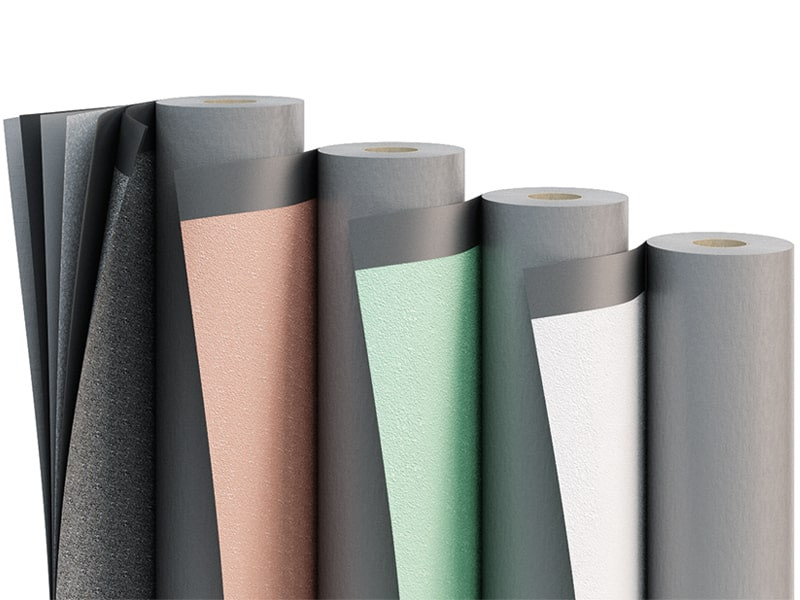

| BYTSWHI3500 | BYTUM SLATE 3500 WHITE | 500/500 | WHITE | 1 | 10 | 10 | 3' 3 3/8'' | 33 | 108 | 27 |
| BYTSGRE3500 | BYTUM SLATE 3500 GREEN | 500/500 | GREEN | 1 | 10 | 10 | 3' 3 3/8'' | 33 | 108 | 27 |
| BYTSRED3500 | BYTUM SLATE 3500 RED | 500/500 | RED | 1 | 10 | 10 | 3' 3 3/8'' | 33 | 108 | 27 |
| BYTSGRA3500 | BYTUM SLATE 3500 GREY | 500/500 | GREY | 1 | 10 | 10 | 3' 3 3/8'' | 33 | 108 | 27 |
Dati Tecnici
| Proprietà | Normativa | Valori Testati | Conversione USC |
|---|---|---|---|
| Grammatura | EN 1849-1 | 3500 g/m² | 11.47 oz/ft² |
| Spessore | EN 1849-1 | ca. 2,8 mm | ca. 110 mil |
| Trasmissione del vapore d'acqua (Sd) | EN 1931 | 280 m | 0.012 PERM |
| Resistenza a trazione MD/CD | EN 12311-1 | 400 / 300 N/50mm | 46 / 34 lb/in |
| Allungamento MD/CD | EN 12311-1 | 35 / 35 % | - |
| Resistenza a lacerazione del chiodo MD/CD | EN 12310-1 | 120 / 120 N | 27 / 27 lbf |
| Impermeabilità all'acqua | EN 1928 | 60 kPa | - |
| Resistenza termica | - | -40 / 100 °C | -40 / 212 °F |
| Reazione al fuoco | EN 13501-1 | classe E | - |
| Conduttività termica (λ) | - | 0,17 W/(m·K) | 1.18 (BTU·in)/(h·ft²·°F) |
| Calore specifico | - | 170 J/(kg·K) | - |
| Densità | - | ca. 1250 kg/m³ | - |
| Fattore di resistenza al vapore (μ) | - | ca. 100000 | - |
| Resistenza dei giunti | EN 12317-2 | 300 / 200 N/50mm | 34.260883 / 22.840589 lb/in |
| Stabilità UV | EN 13859-2 | - | - |
| Dopo invecchiamento artificiale - impermeabilità all'acqua | EN 1297 / EN 1928 | classe W1 | - |
| Dopo invecchiamento artificiale - resistenza a trazione MD/CD | EN 1297 / EN 12311-1 | 300 / 200 N/50mm | 34 / 23 lb/in |
| Dopo invecchiamento artificiale - allungamento | EN 1297 / EN 12311-1 | 35 / 35 % | - |
| Flessibilità alle basse temperature | EN 1109 | -15 / °C | 5 / °F |
| Scorrimento a caldo | EN 1110 | 100 °C | 212 °F |
| Temperatura di applicazione | - | 10 / °C | 50 / °F |
| Resistenza al distacco 90° (adesività) | ASTM D 2979 | 50 N | 11.240451 lbf |
| Stabilità UV | - | permanente | - |
Voci di Capitolato
Fornitura e posa in opera di membrana bituminosa autoadesiva ardesiata, tipo BYTUM SLATE 3500
Marcatura CE in accordo a : EN 13859-1
Proprietà:
Grammatura [g/m²] : 3500
Trasmissione del vapore d'acqua Sd [m] : 280
Resistenza a trazione MD/CD [N/50mm] : 400/300
Allungamento MD/CD [%] : 35/35
Resistenza lacerazione chiodo MD/CD [N] : 120/120
Impermeabilità all'acqua : 60kPa
Emissioni VOC (COV) (% (classe A+)) : 0
Resistenza termica [°C] : -40/+100
Reazione al fuoco : classe E

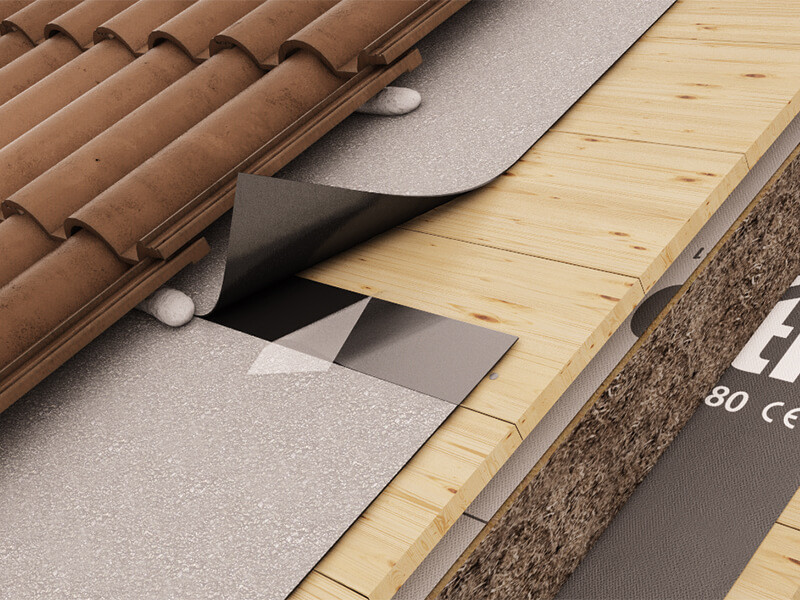

Indicazioni di posa per: TETTO
BYTUM SLATE 3500 si pone parallelamente alla linea di gronda, a partire dal bordo inferiore del tetto. Il secondo strato deve essere sovrapposto almeno 10-20 centimetri al precedente (in base alla pendenza della copertura), come viene indicato sul layout secondo le regole del buon costruire. Il telo deve essere applicato su un supporto continuo con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una volta giunti in sommità della copertura, è consigliabile che la membrana sporga oltre la linea di colmo per almeno 30 centimetri favorendo una perfetta sovrapposizione con gli starti di telo che si sovrapporranno sull'altra falda della copertura. Si raccomanda inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua si raccomanda l'utilizzo di ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 235.L'eventuale presenza di doppia banda adesiva integrata può sostituire la corretta sigillatura all'aria e all'acqua.
Indicazioni di posa per: PARETE
BYTUM SLATE 3500 si pone parallelamente alla trave di banchina o al solaio se posa su parete. Il secondo strato deve essere sovrapposto almeno 15 centimetri al precedente. Ogni strato deve essere fissato al supporto con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Si consiglia inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua, si raccomanda l'utilizzo di ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 235 oppure in caso di superfici ruvide valutare l'utilizzo del PRIMER in aggiunta a FLEXI BAND, PRIMER SPAY, PRIMER .

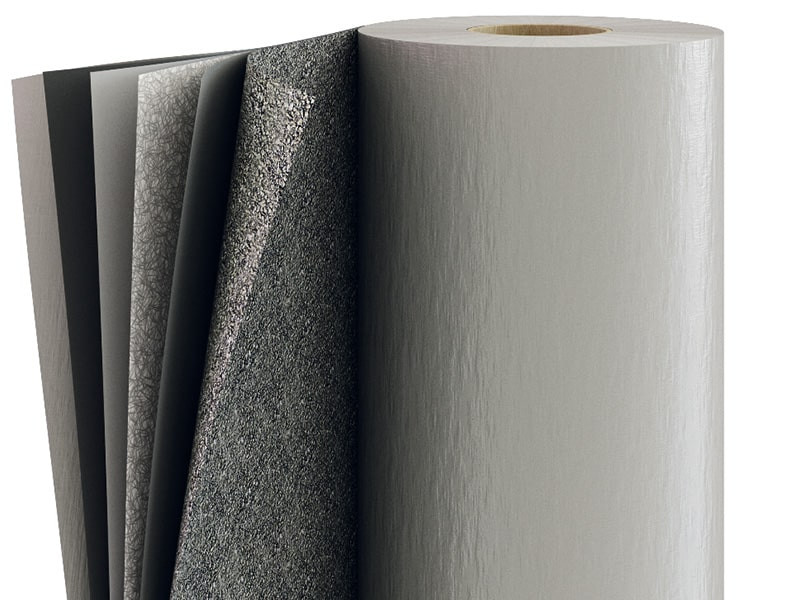

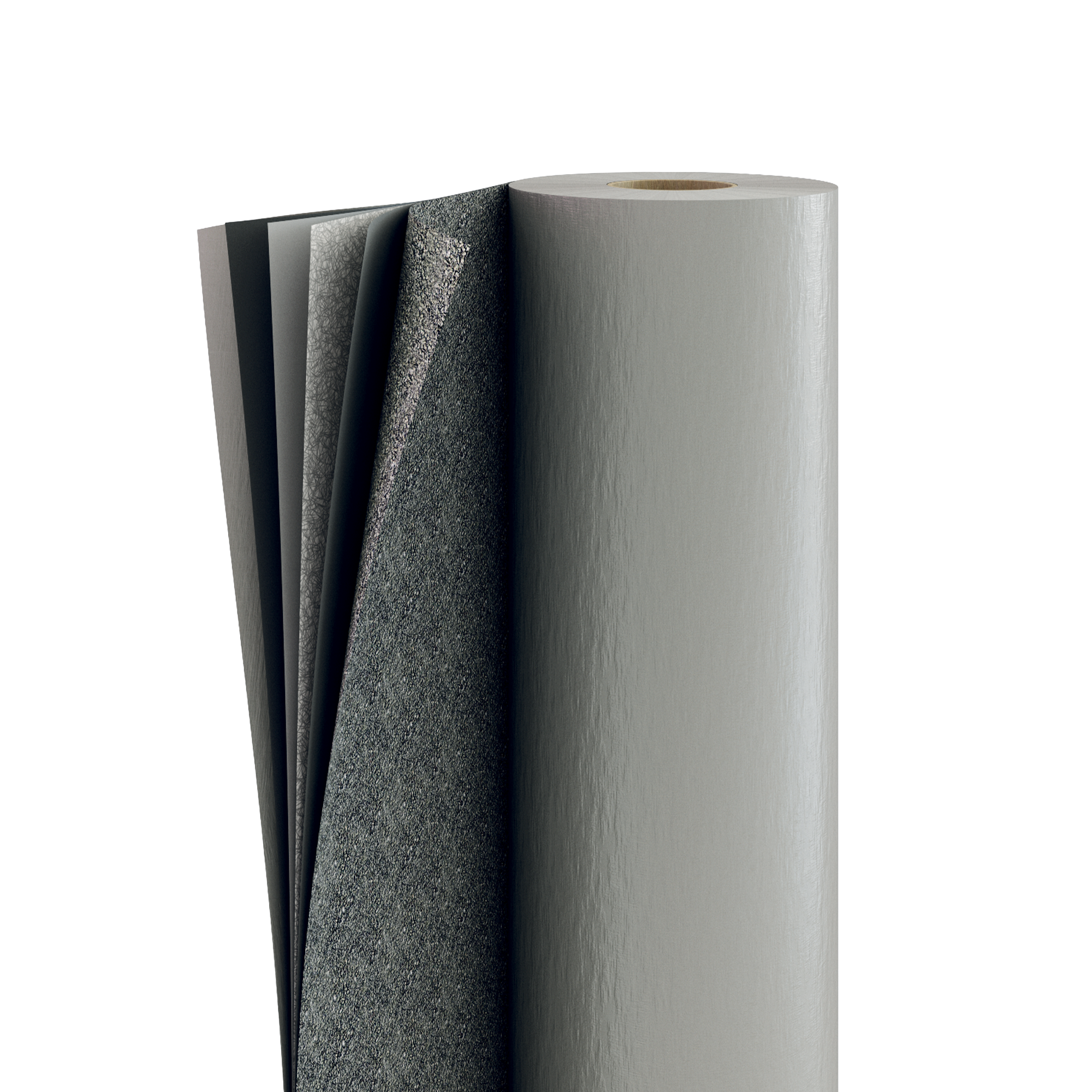

Composizione
| STRATO SUPERIORE | scaglie di ardesia |
|---|---|
| COMPOUND | bitume distillato polimerico elastoplastico |
| ARMATURA | PL stabilizzato con fibra di vetro |
| COMPOUND | bitume distillato polimerico elastoplastico |
| STRATO ADESIVO | bitume distillato autoadesivo modificato con polimeri |
| STRATO DI SEPARAZIONE | film plastico asportabile |
