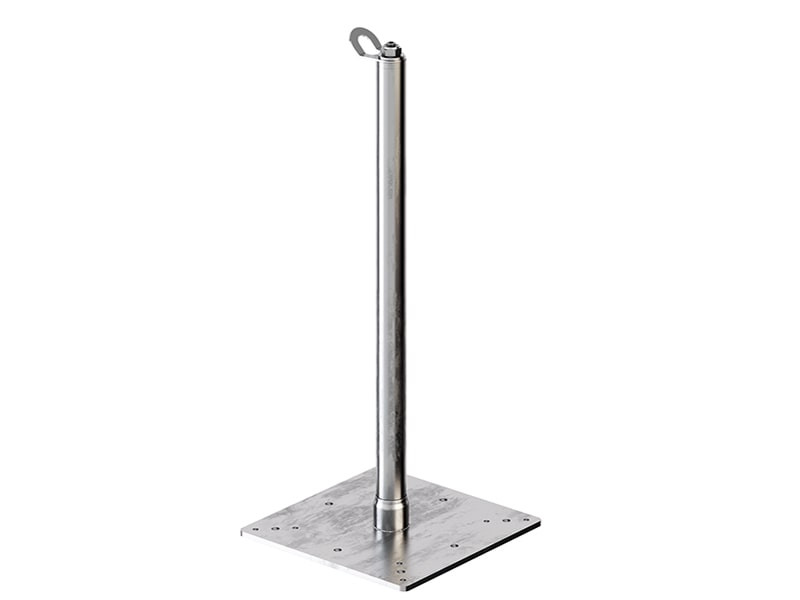

AOS01 + TOWER XL
Il supporto con piastra di base maggiorata TOWER XL in combinazione con l’occhiello AOS01 dà vita a un punto di ancoraggio per lo svolgimento di operazioni in copertura. La piastra di base maggiorata consente di ripartire le azioni derivanti dai dispositivi di ancoraggio su un'area più ampia.
Descrizione
Punto di ancoraggio AOS01 e supporto TOWER XL, la sicurezza con base maggiorata.
L'altezza del supporto TOWER XL è compresa tra 300 e 800 mm, per adeguarsi ai diversi spessori delle coperture. Si tratta di un dispositivo a deformazione controllata, che dissipa parte dell'energia sviluppata durante la caduta per limitare il carico trasmesso ai fissaggi e alla struttura.

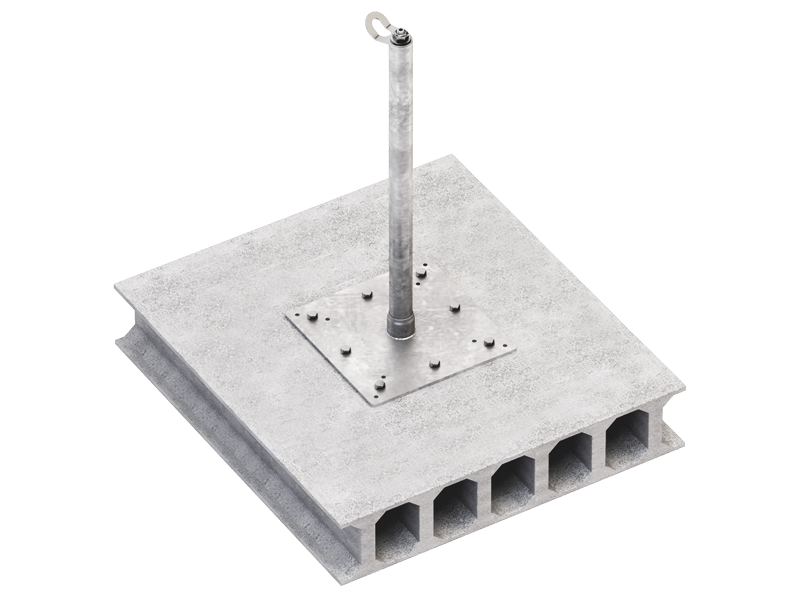

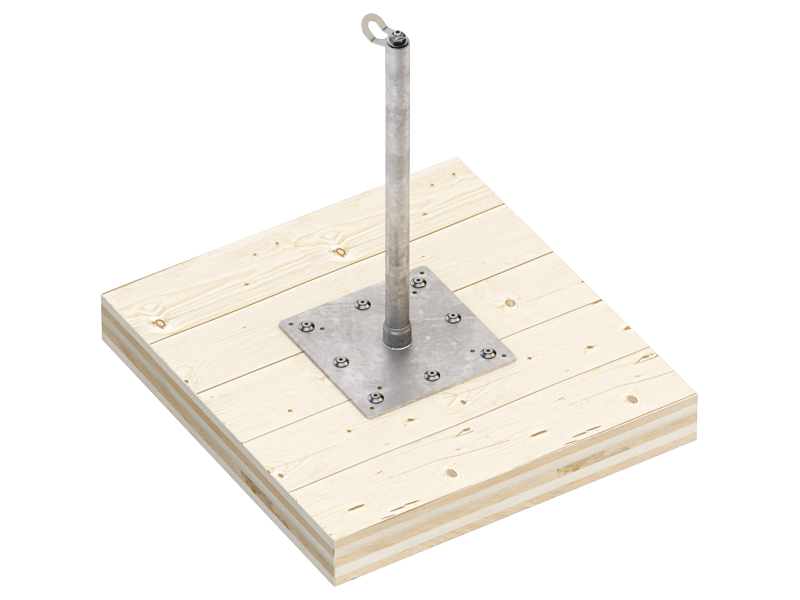

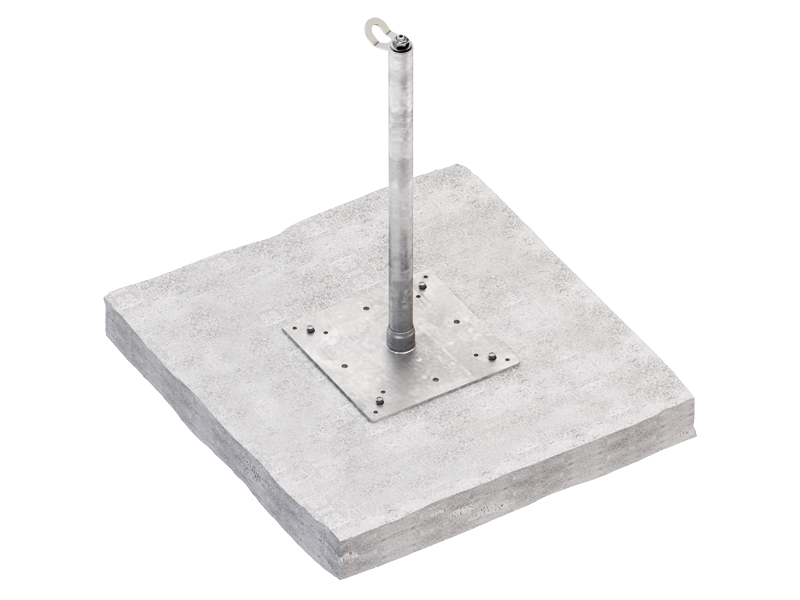

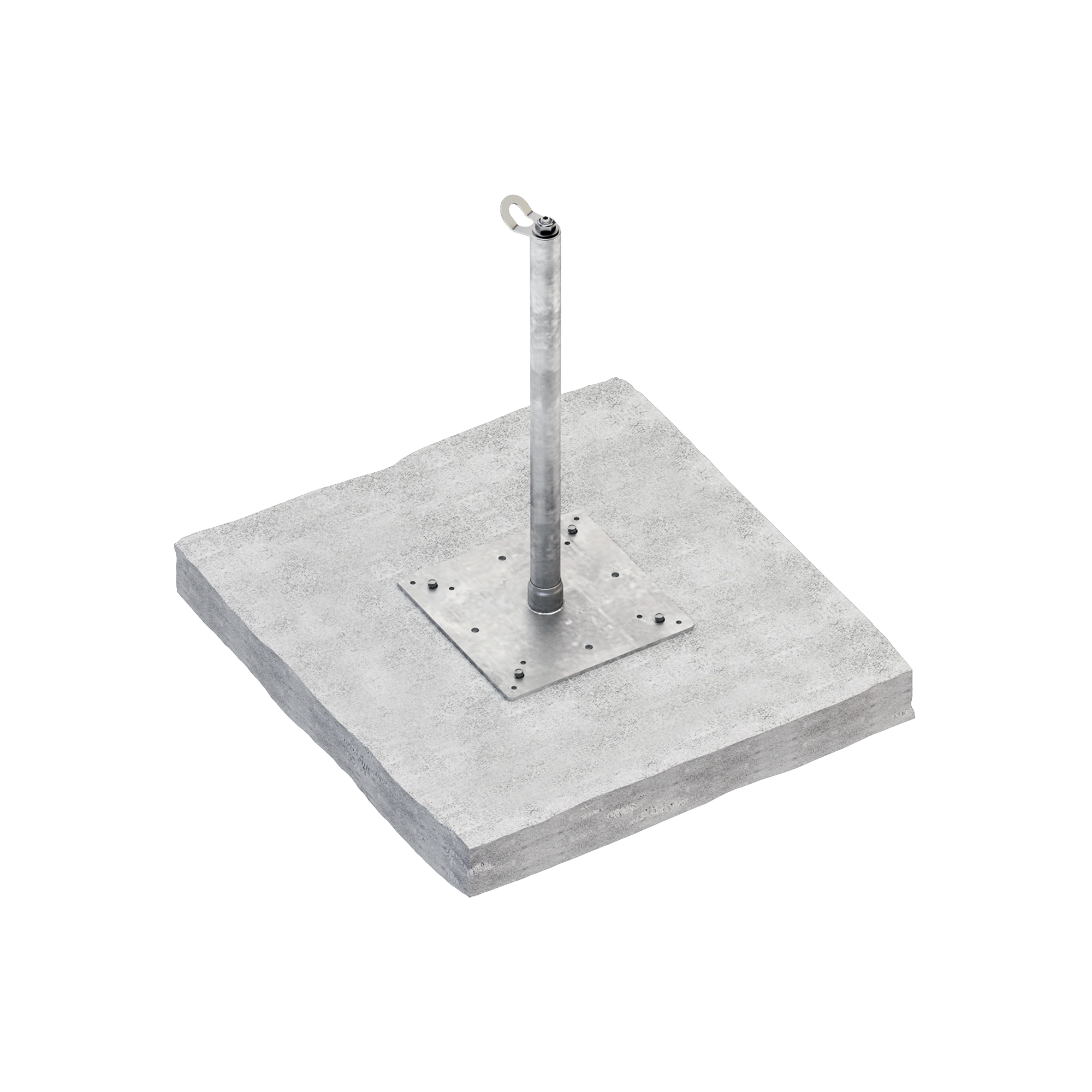

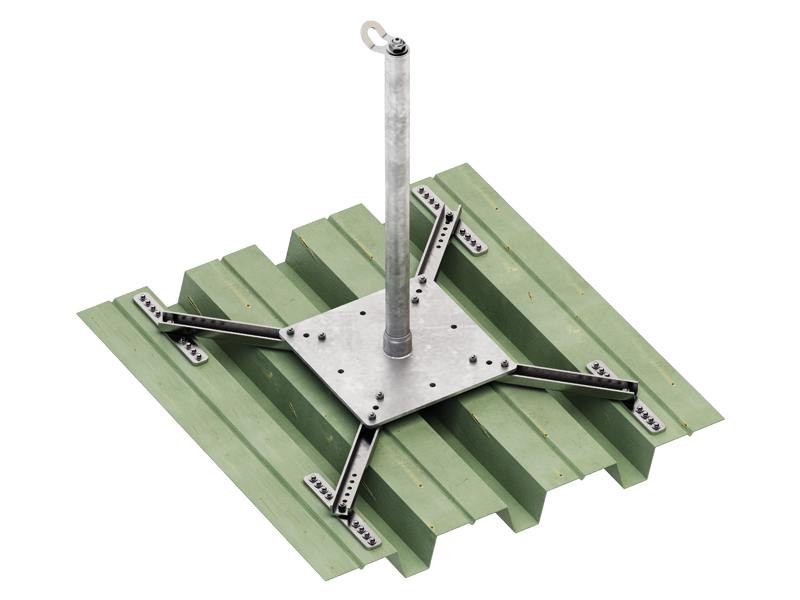

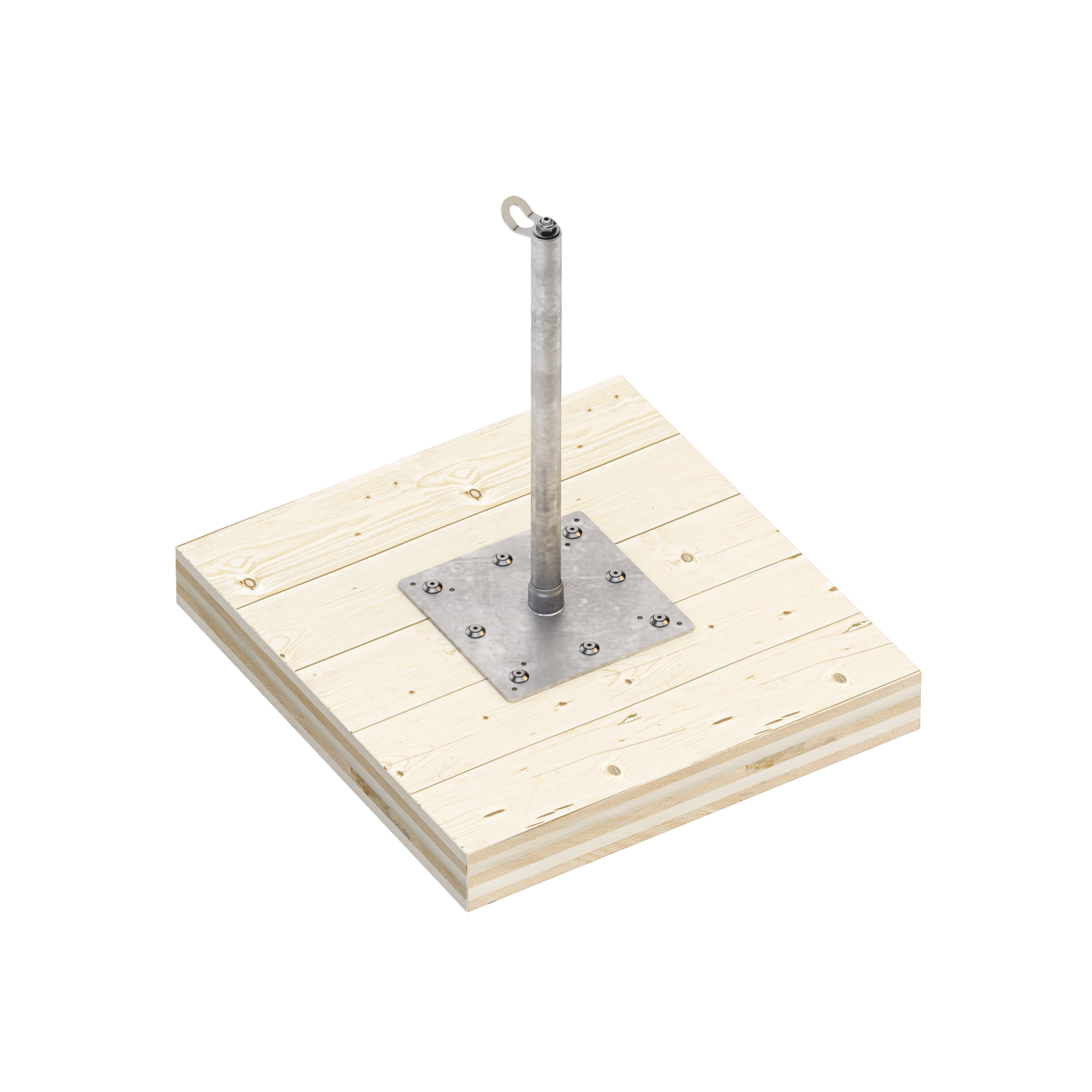

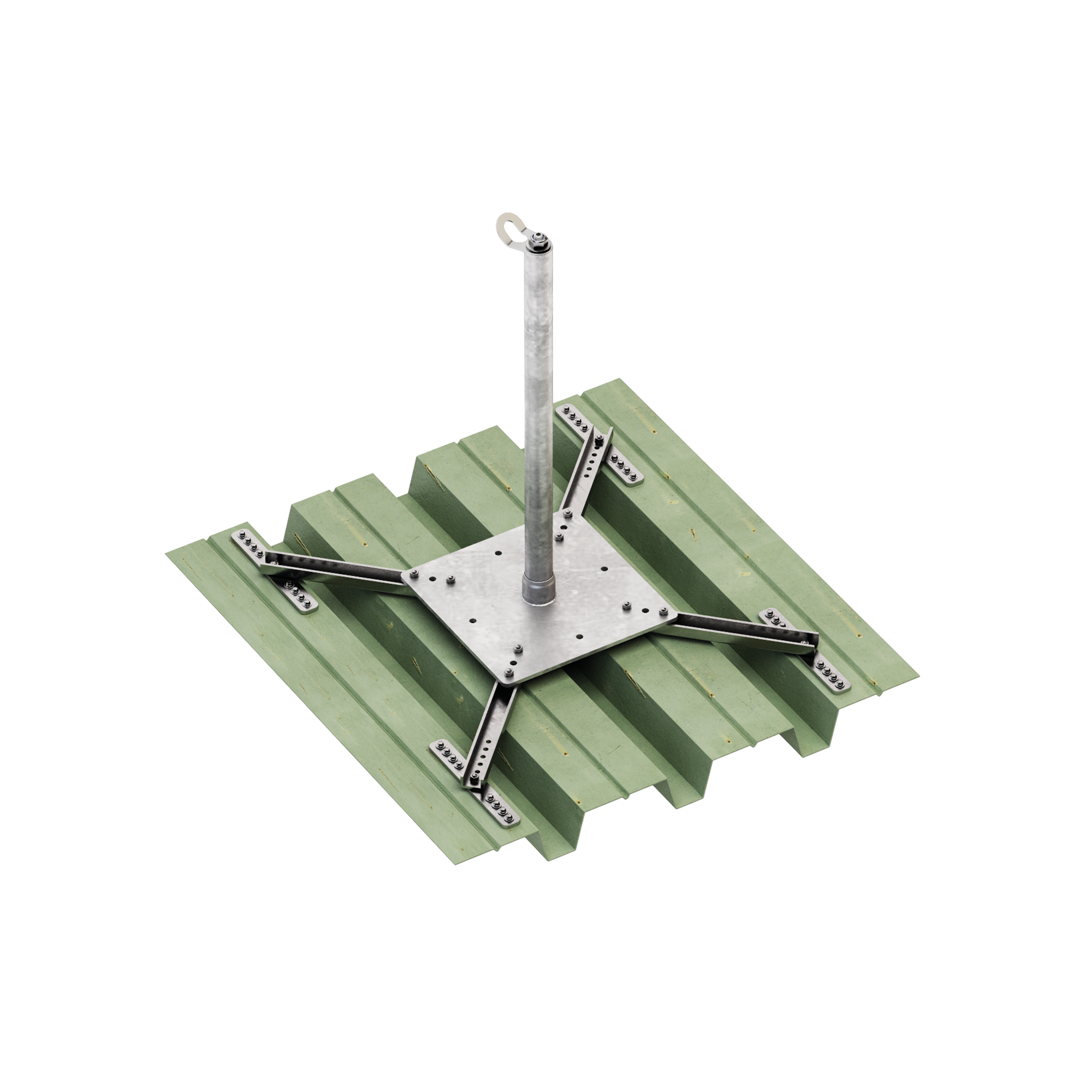

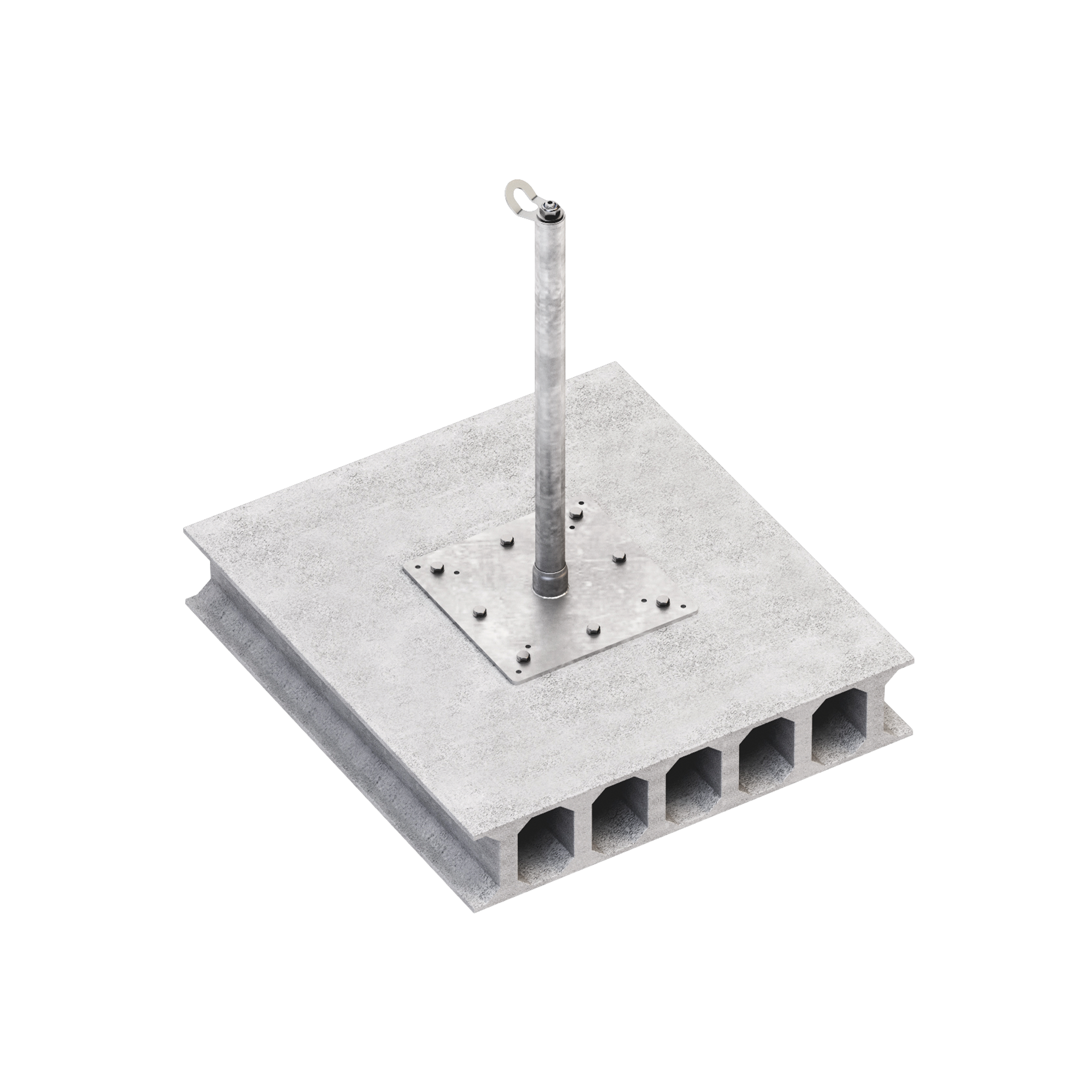

Il sistema sopporta le sollecitazioni nel piano (360°) e può essere installato su coperture in legno, lamiera grecata, calcestruzzo e cemento alveolare.
Documentazione
-
Scheda Tecnica
-
File BIM.ifc
-
File BIM.rfa
-
Dichiarazione di posa e ispezione
- Dichiarazione di posa e ispezione Arabian
- Dichiarazione di posa e ispezione Chinese
- Dichiarazione di posa e ispezione Croatian
- Dichiarazione di posa e ispezione Czech
- Dichiarazione di posa e ispezione Danish
- Dichiarazione di posa e ispezione Dutch
- Dichiarazione di posa e ispezione English
- Dichiarazione di posa e ispezione Estonian
- Dichiarazione di posa e ispezione Finnish
- Dichiarazione di posa e ispezione French
- Dichiarazione di posa e ispezione German
- Dichiarazione di posa e ispezione Greek
- Dichiarazione di posa e ispezione Hungarian
- Dichiarazione di posa e ispezione Icelandic
- Dichiarazione di posa e ispezione Italian
- Dichiarazione di posa e ispezione Japanese
- Dichiarazione di posa e ispezione Latvia
- Dichiarazione di posa e ispezione Lithuanian
- Dichiarazione di posa e ispezione Norwegian
- Dichiarazione di posa e ispezione Polish
- Dichiarazione di posa e ispezione Portuguese
- Dichiarazione di posa e ispezione Romanian
- Dichiarazione di posa e ispezione Russian
- Dichiarazione di posa e ispezione Slovak
- Dichiarazione di posa e ispezione Slovene
- Dichiarazione di posa e ispezione Spanish
- Dichiarazione di posa e ispezione Swedish
- Dichiarazione di posa e ispezione Turkish
TOWER XL
| CODICE | materiale | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. |
|---|---|---|---|---|---|
| TOWERXL300 | S235JR zinc-plated steel | 350 | - | 300 | 1 |
| TOWERXL400 | S235JR zinc-plated steel | 350 | - | 400 | 1 |
| TOWERXL500 | S235JR zinc-plated steel | 350 | - | 500 | 1 |
| TOWERXL600 | S235JR zinc-plated steel | 350 | - | 600 | 1 |
| TOWERXL700 | S235JR zinc-plated steel | 350 | - | 700 | 1 |
| TOWERXL800 | S235JR zinc-plated steel | 350 | - | 800 | 1 |
AOS01
| CODICE | materiale | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pz. |
|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 |
| AOS01A4 | AISI 316 stainless steel grade 1.4401 | 17 | 60 | 98 | 1 |
