PARAPETTO FISSAGGIO VERTICALE E VERTICALE DISTANZIATO
GUARD V | GUARD VD

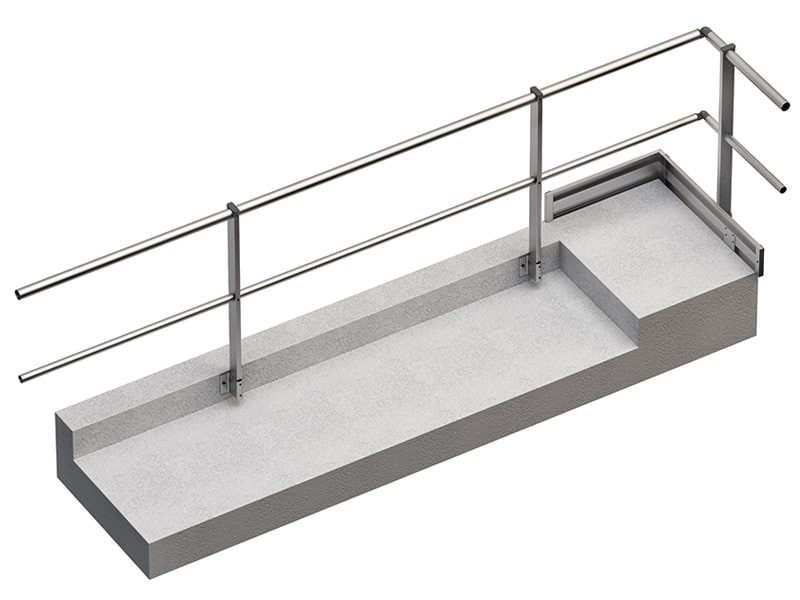

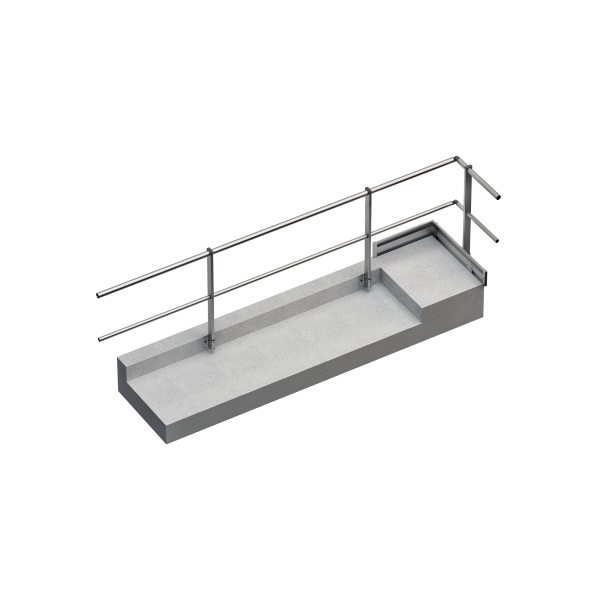

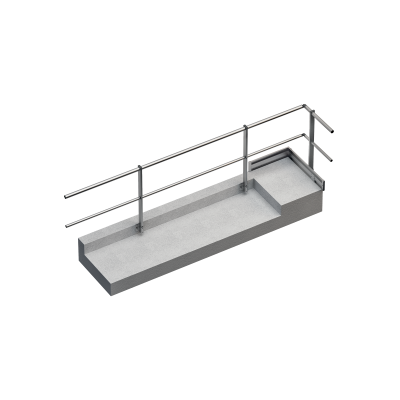

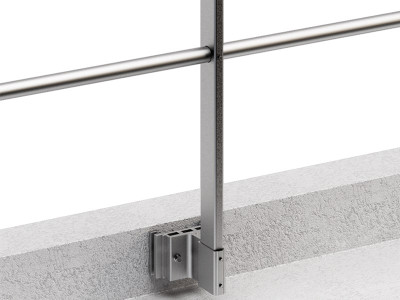

I parapetti GUARD V e GUARD VD sono progettati per l’installazione su strutture verticali.

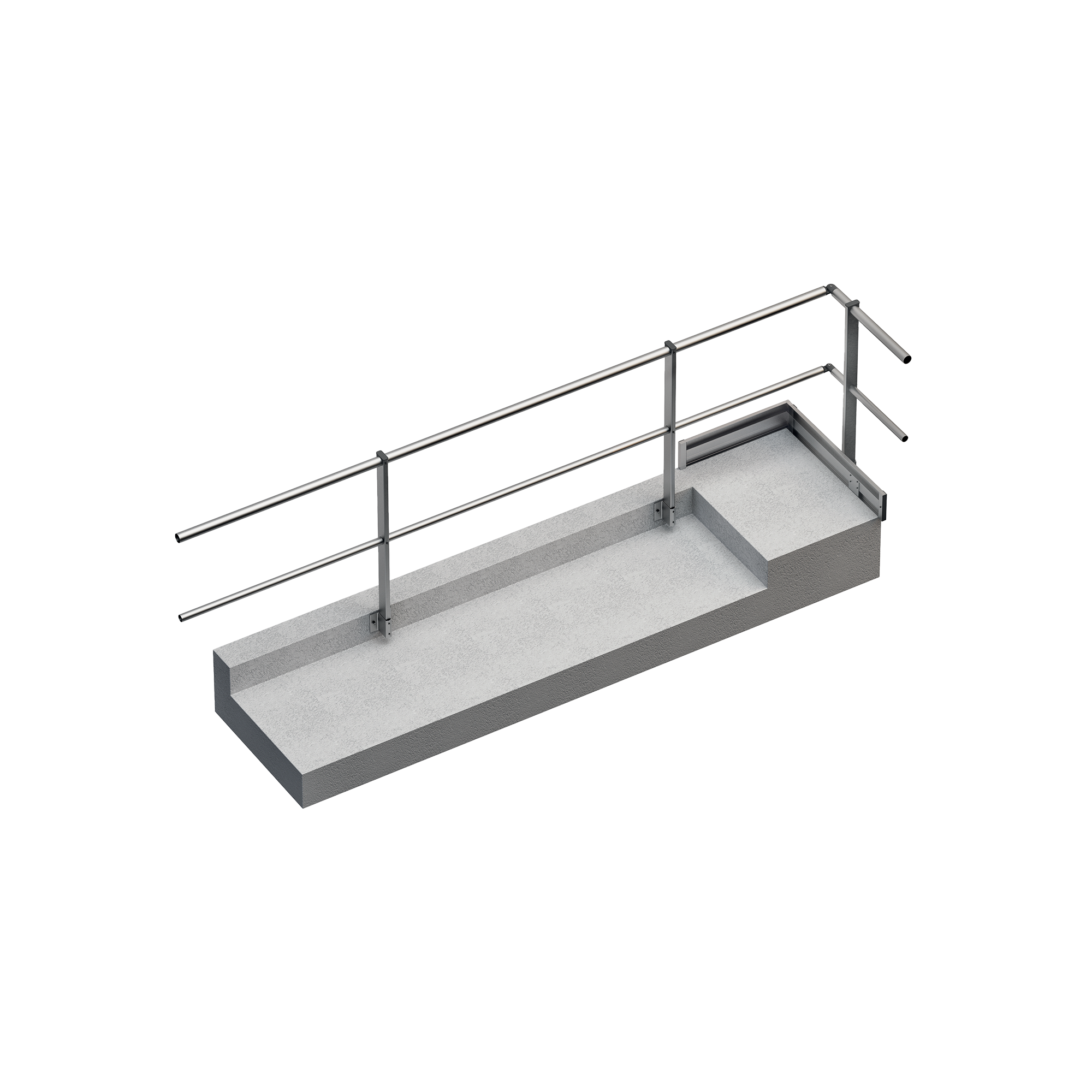

GUARD V e GUARD VD, parapetti per fissaggio verticale e verticale distanziato.

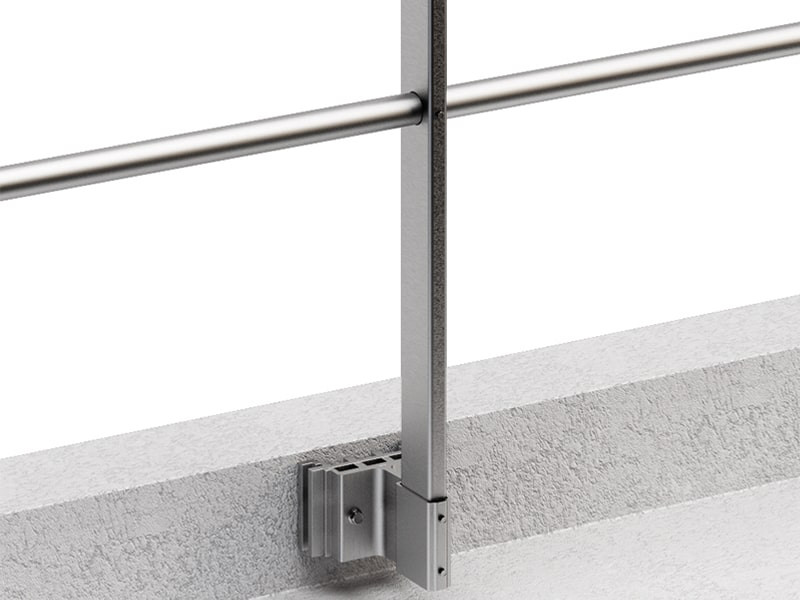

Il montaggio è rapido e semplice; durante l’installazione i montanti possono essere distanziati dal muro su cui viene installato per mezzo di spessori in alluminio. Il fissaggio dei componenti avviene ad incastro e con viti autoforanti, incluse nella fornitura. La versione GUARD VD include una piastra di base per il fissaggio a muro sporgente di 6 centimetri.
Documentazione
| Scheda Tecnica |
|---|
Istruzioni di Posa
| Manuale d'installazione |
|---|
CORRIMANI E CORRENTI INTERMEDI
| CODICE | descrizione | pz. |
|---|---|---|
| RBGBAR45 | Ø45 mm handrail with flush-mounted ring nuts L = 3000 mm | 1 |
| RBGBAR35 | Ø35 intermediate rail with flush-mounted ring nuts L = 3000 mm | 1 |

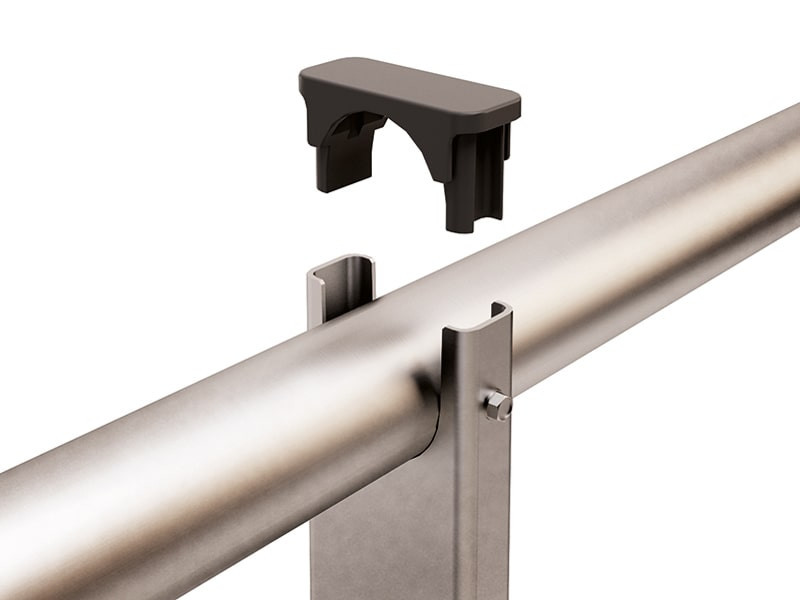

| RBGCAP | - | 1 |
MONTANTI GUARD V/GUARD VD
| CODICE | descrizione | pz. |
|---|---|---|
| RBGSUP118 | straight upright H = 1182 mm groove Ø45 mm | 1 |
| RBGSUP130 | straight upright H = 1300 mm groove Ø45 mm | 1 |
| RBGSUP115I | inclined upright H = 1157 mm groove Ø45 mm | 1 |
ASSI FERMAPIEDI ED ACCESSORI - GUARD V/GUARD VD
| CODICE | descrizione | pz. |
|---|---|---|

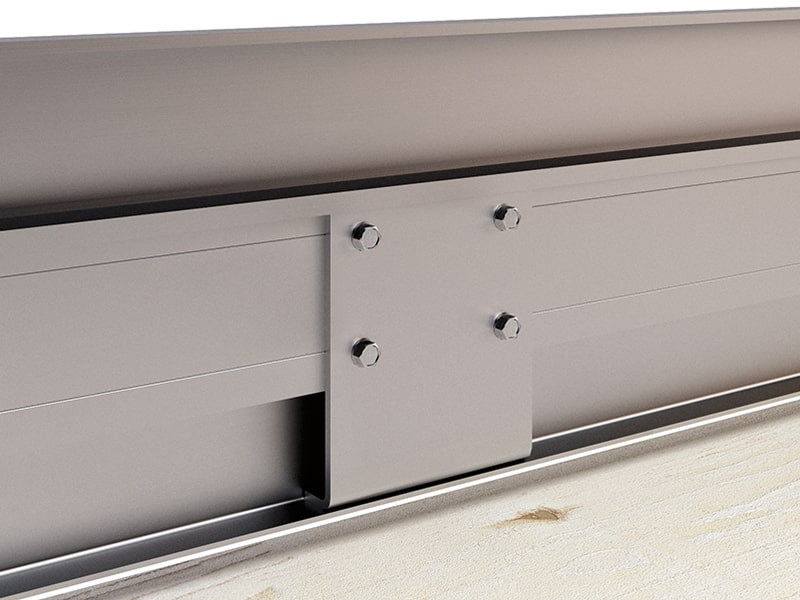

| RBGTB | toe board 3000 x 150 x 19 mm | 1 |
| RBGTBJUN | - | 1 |
| RBGTBCOR | - | 1 |
| RBGTBCAP | - | 1 |
BASI STANDARD - GUARD V/GUARD VD
| CODICE | versione | pz. |
|---|---|---|
| RBGBASEV | - | 1 |
| RBGBASEVD | - | 1 |
| RBGDIST | - | 1 |
ACCESSORI
| CODICE | descrizione | pz. |
|---|---|---|

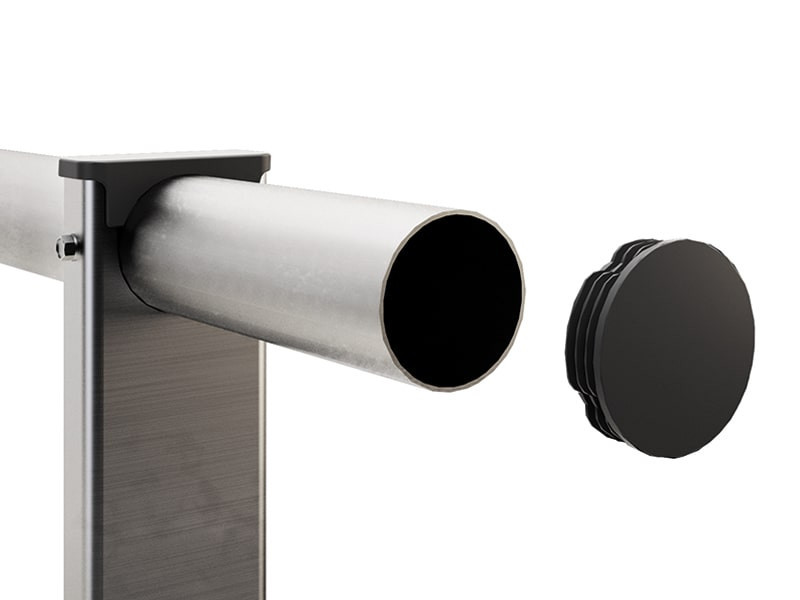

| RBGCAP45 | cap for handrail Ø45 mm | 1 |
| RBGCAP35 | cap for intermediate rail Ø35 mm | 1 |

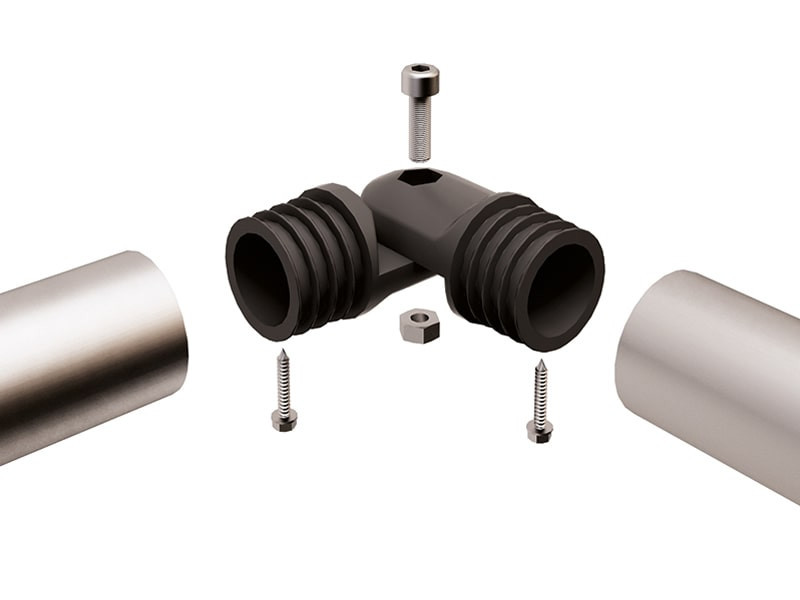

| RBGCOR45 | - | 1 |
| RBGCOR35 | angle bracket for intermediate rail Ø35 mm | 1 |
| RBGCORAL | - | 1 |
| RBGBASEHKIT | waterproofing kit for GUARD H base | 1 |
| RBGWALL45 | end element for handrail Ø45 mm | 1 |
| RBGWALL35 | end element for intermediate rail Ø35 mm | 1 |
| RBGWALLAL | aluminium end element for handrail and intermediate rail | 1 |
VITI DI FISSAGGIO - GUARD V/GUARD VD
| CODICE | descrizione | pz. |
|---|---|---|
| RBGSCR4816 | stainless steel self-drilling screw 4,8 x 16 mm | 25 |
| RBGSCR4825 | stainless steel self-drilling screw 4,8 x 25 mm | 25 |
| RBGSCR4832 | stainless steel self-drilling screw 4,8 x 32 mm | 25 |
SISTEMA RECLINABILE
| CODICE | descrizione | pz. |
|---|---|---|
| RBGSUP110F | pull-down upright H = 1105 mm groove Ø45 mm | 1 |
| RBGSUP100F | pull-down upright H = 1010 mm groove Ø45 mm | 1 |
| RBGBAR45F | handrail without flush-mounted ring nuts Ø45 mm L = 3000 mm | 1 |
| RBGBAR35F | handrail without flush-mounted ring nuts Ø35 mm L = 3000 mm | 1 |
