VERTIGRIP ON WALL
LINEA VITA VERTICALE SU PARETE

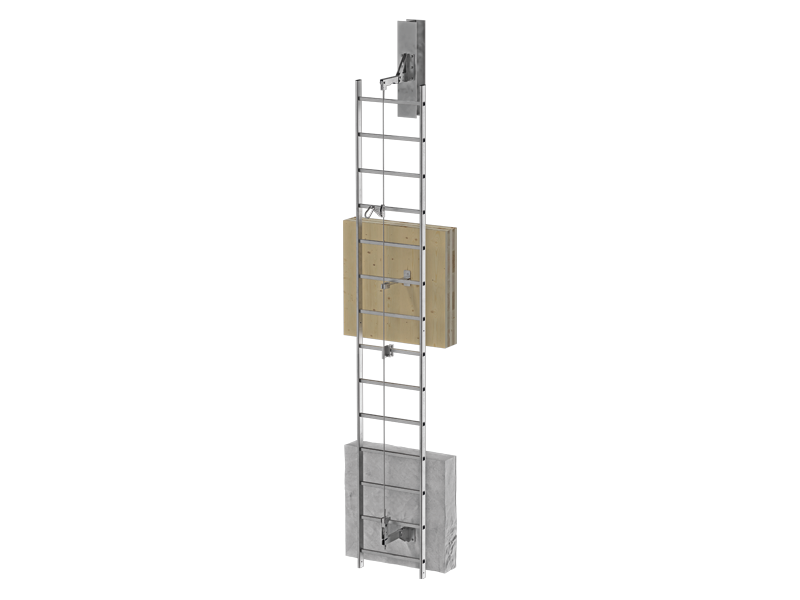

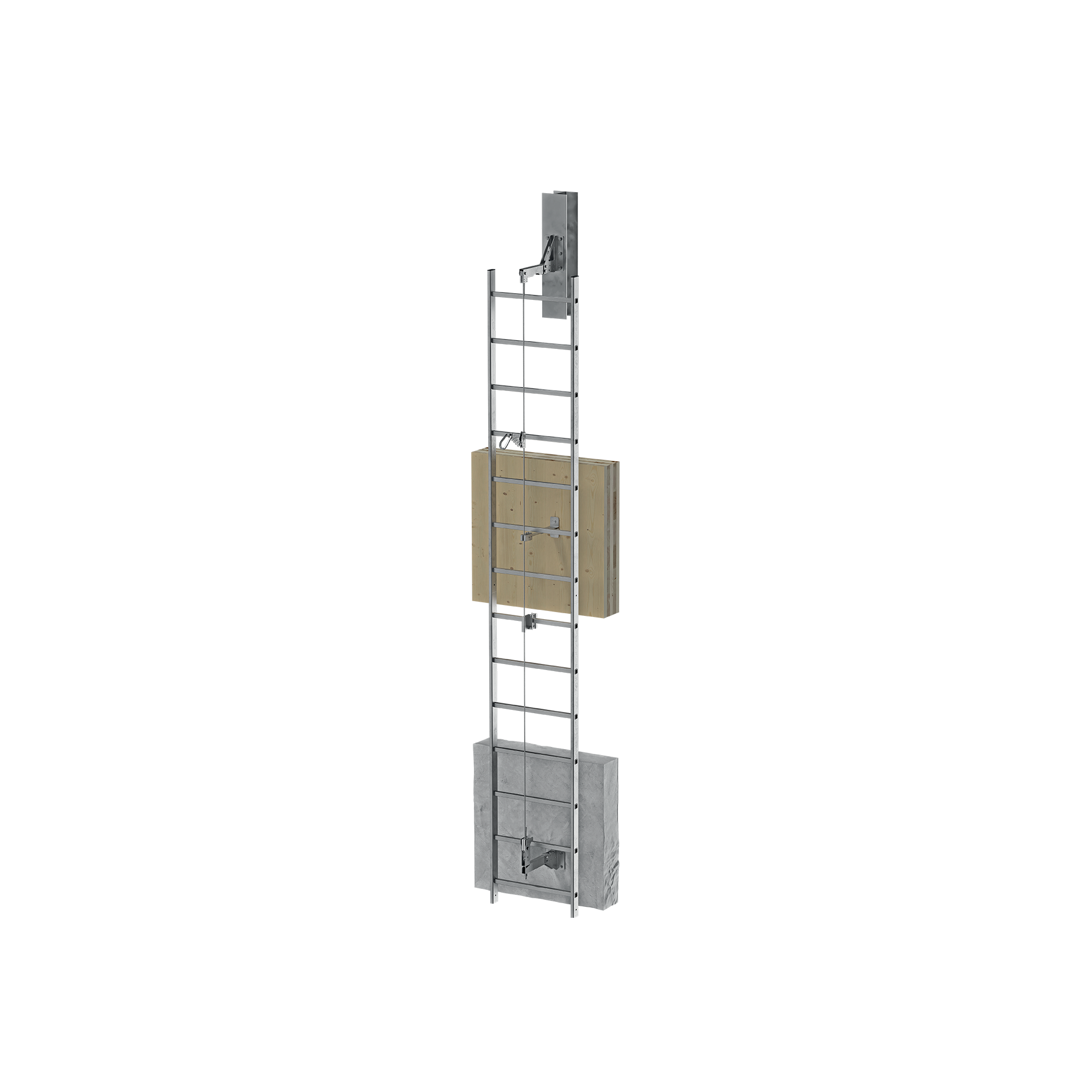

VERTIGRIP ON WALL è la linea vita verticale a parete che può essere utilizzata come valida alternativa nelle situazioni in cui non vi sia la possibilità di montare la linea vita direttamente sulla scala. Può essere installata agevolmente su sottofondi in legno, acciaio e calcestruzzo.
Descrizione
Linea vita a parete VERTIGRIP ON WALL: l’alternativa alla linea vita su scala.
La linea vita verticale a parete VERTIGRIP ON WALL permette di regolare la distanza della linea vita stessa dalla parete. Può essere installata su pareti inclinate con un angolo fino a 15° dalla verticale.
Documentazione
-
Scheda Tecnica
-
Certificato
-
Dichiarazione di conformità
- Dichiarazione di conformità Croatian
- Dichiarazione di conformità Czech
- Dichiarazione di conformità Danish
- Dichiarazione di conformità Dutch
- Dichiarazione di conformità English
- Dichiarazione di conformità Estonian
- Dichiarazione di conformità Finnish
- Dichiarazione di conformità French
- Dichiarazione di conformità German
- Dichiarazione di conformità Greek
- Dichiarazione di conformità Hungarian
- Dichiarazione di conformità Italian
- Dichiarazione di conformità Latvia
- Dichiarazione di conformità Lithuanian
- Dichiarazione di conformità Polish
- Dichiarazione di conformità Portuguese
- Dichiarazione di conformità Romanian
- Dichiarazione di conformità Slovak
- Dichiarazione di conformità Slovene
- Dichiarazione di conformità Spanish
- Dichiarazione di conformità Swedish
-
Norme di sicurezza, istruzioni di utilizzo e d’installazione VERTIGRIP
-
Norme di sicurezza, istruzioni di utilizzo e d’installazione VERTSLIDE
-
File BIM.ifc
-
File BIM.rfa
-
Dichiarazione di posa e ispezione
- Dichiarazione di posa e ispezione Arabian
- Dichiarazione di posa e ispezione Chinese
- Dichiarazione di posa e ispezione Croatian
- Dichiarazione di posa e ispezione Czech
- Dichiarazione di posa e ispezione Danish
- Dichiarazione di posa e ispezione Dutch
- Dichiarazione di posa e ispezione English
- Dichiarazione di posa e ispezione Estonian
- Dichiarazione di posa e ispezione Finnish
- Dichiarazione di posa e ispezione French
- Dichiarazione di posa e ispezione German
- Dichiarazione di posa e ispezione Greek
- Dichiarazione di posa e ispezione Hungarian
- Dichiarazione di posa e ispezione Icelandic
- Dichiarazione di posa e ispezione Italian
- Dichiarazione di posa e ispezione Japanese
- Dichiarazione di posa e ispezione Latvia
- Dichiarazione di posa e ispezione Lithuanian
- Dichiarazione di posa e ispezione Norwegian
- Dichiarazione di posa e ispezione Polish
- Dichiarazione di posa e ispezione Portuguese
- Dichiarazione di posa e ispezione Romanian
- Dichiarazione di posa e ispezione Russian
- Dichiarazione di posa e ispezione Slovak
- Dichiarazione di posa e ispezione Slovene
- Dichiarazione di posa e ispezione Spanish
- Dichiarazione di posa e ispezione Swedish
- Dichiarazione di posa e ispezione Turkish
-
Manuale d'installazione
COMPONENTI PRINCIPALI PER LINEA VITA VERTICALE
| CODICE | descrizione | pz. |
|---|---|---|
| VERTSPEAR | set for vertical lifeline with clamps and Tensioner | 1 |
| CABLE | Ø8 7 x 7 | 1 |
| VERTSLIDE | removable guided type fall arrester with energy absorber for vertical lifeline | 1 |
| VERTSPEARA4 | set for A4 VLL | 1 |
| VERTOPW | upper anchor system for vertical lifeline on structure | 1 |
| VERTOPWA4 | upper anchor system for vertical lifeline on A4 structure | 1 |
| VERTBASEW | lower anchor system for vertical lifeline on structure | 1 |
| VERTBASEWA4 | lower anchor system for vertical lifeline on A4 structure | 1 |
| VERTINTW | intermediate bracket for vertical lifeline on structure | 1 |
| VERTINTWA4 | intermediate anchor system for vertical lifeline on A4 structure | 1 |
SUPPORTI PER LINEA VITA VERTICALE SU STRUTTURA
| CODICE | descrizione | materiale | peso netto
[Kg]
|
pz. |
|---|---|---|---|---|
| VERTOPW | upper anchor system for vertical lifeline on structure | AISI 304 stainless steel grade 1.4301 | 2 | 1 |
| VERTOPWA4 | upper anchor system for vertical lifeline on A4 structure | AISI 316 stainless steel grade 1.4401 | 2 | 1 |
| VERTBASEW | lower anchor system for vertical lifeline on structure | AISI 304 stainless steel grade 1.4301 | 1 | 1 |
| VERTBASEWA4 | lower anchor system for vertical lifeline on A4 structure | AISI 316 stainless steel grade 1.4401 | 1 | 1 |
| VERTINTW | intermediate bracket for vertical lifeline on structure | AISI 304 stainless steel grade 1.4301 – ABS | 1 | 1 |
| VERTINTWA4 | intermediate anchor system for vertical lifeline on A4 structure | AISI 316 stainless steel grade 1.4401 – ABS | 1 | 1 |
ACCESSORI LINEA VITA VERTICALE
| CODICE | descrizione | materiale | peso netto
[Kg]
|
pz. |
|---|---|---|---|---|
| VERTHAND | set of handles for VERTOP17 | PA6 - stainless steel 1.4301 / AISI 304 | 0.05 | 1 |
| VERTSUP1 | additional reinforcement set for ladder | AISI 304 stainless steel grade 1.4301 | 0.5 | 1 |
TARGAVERTxy
| CODICE | descrizione | pz. |
|---|---|---|
| TARGAVERTIT | Label plate for VERTIGRIP systems IT | 1 |
| TARGAVERTDE | Label plate for VERTIGRIP systems DE | 1 |
| TARGAVERTEN | Label plate for VERTIGRIP systems EN | 1 |
| TARGAVERTES | Label plate for VERTIGRIP systems ES | 1 |
| TARGAVERTFR | Label plate for VERTIGRIP systems FR | 1 |
| TARGAVERTPT | Label plate for VERTIGRIP systems PT | 1 |
| TARGAVERTRU | Label plate for VERTIGRIP systems RU | 1 |
| TARGAVERTCS | Label plate for VERTIGRIP systems CS | 1 |
| TARGAVERTDA | Label plate for VERTIGRIP systems DA | 1 |
| TARGAVERTEL | Label plate for VERTIGRIP systems EL | 1 |
| TARGAVERTET | Label plate for VERTIGRIP systems ET | 1 |
| TARGAVERTFI | Label plate for VERTIGRIP systems FI | 1 |
| TARGAVERTHR | Label plate for VERTIGRIP systems HR | 1 |
| TARGAVERTHU | Label plate for VERTIGRIP systems HU | 1 |
| TARGAVERTIS | Label plate for VERTIGRIP systems IS | 1 |
| TARGAVERTJA | Label plate for VERTIGRIP systems JA | 1 |
| TARGAVERTLT | Label plate for VERTIGRIP systems LT | 1 |
| TARGAVERTLV | Label plate for VERTIGRIP systems LV | 1 |
| TARGAVERTNL | Label plate for VERTIGRIP systems NL | 1 |
| TARGAVERTNO | Label plate for VERTIGRIP systems NO | 1 |
| TARGAVERTPL | Label plate for VERTIGRIP systems PL | 1 |
| TARGAVERTRO | Label plate for VERTIGRIP systems RO | 1 |
| TARGAVERTSK | Label plate for VERTIGRIP systems SK | 1 |
| TARGAVERTSL | Label plate for VERTIGRIP systems SL | 1 |
| TARGAVERTSV | Label plate for VERTIGRIP systems SV | 1 |
| TARGAVERTTR | Label plate for VERTIGRIP systems TR | 1 |
| TARGAVERTZH | Label plate for VERTIGRIP systems ZH | 1 |
| TARGAVERTAR | Label plate for VERTIGRIP systems AR | 1 |
