LINEA VITA TETTO E FACCIATA - SISTEMA ANTICADUTA ORIZZONTALE COMPONIBILE PATROL
Linea vita orizzontale con montaggio rapido su qualsiasi sottofondo

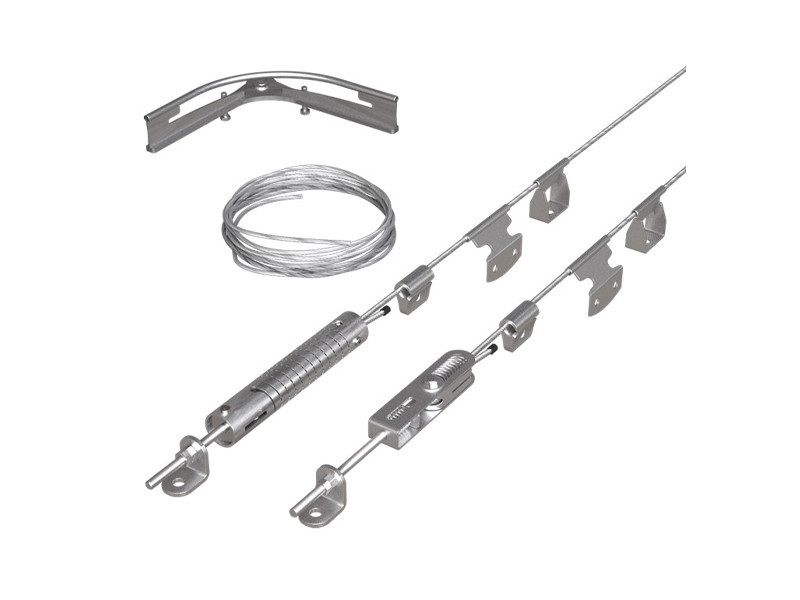

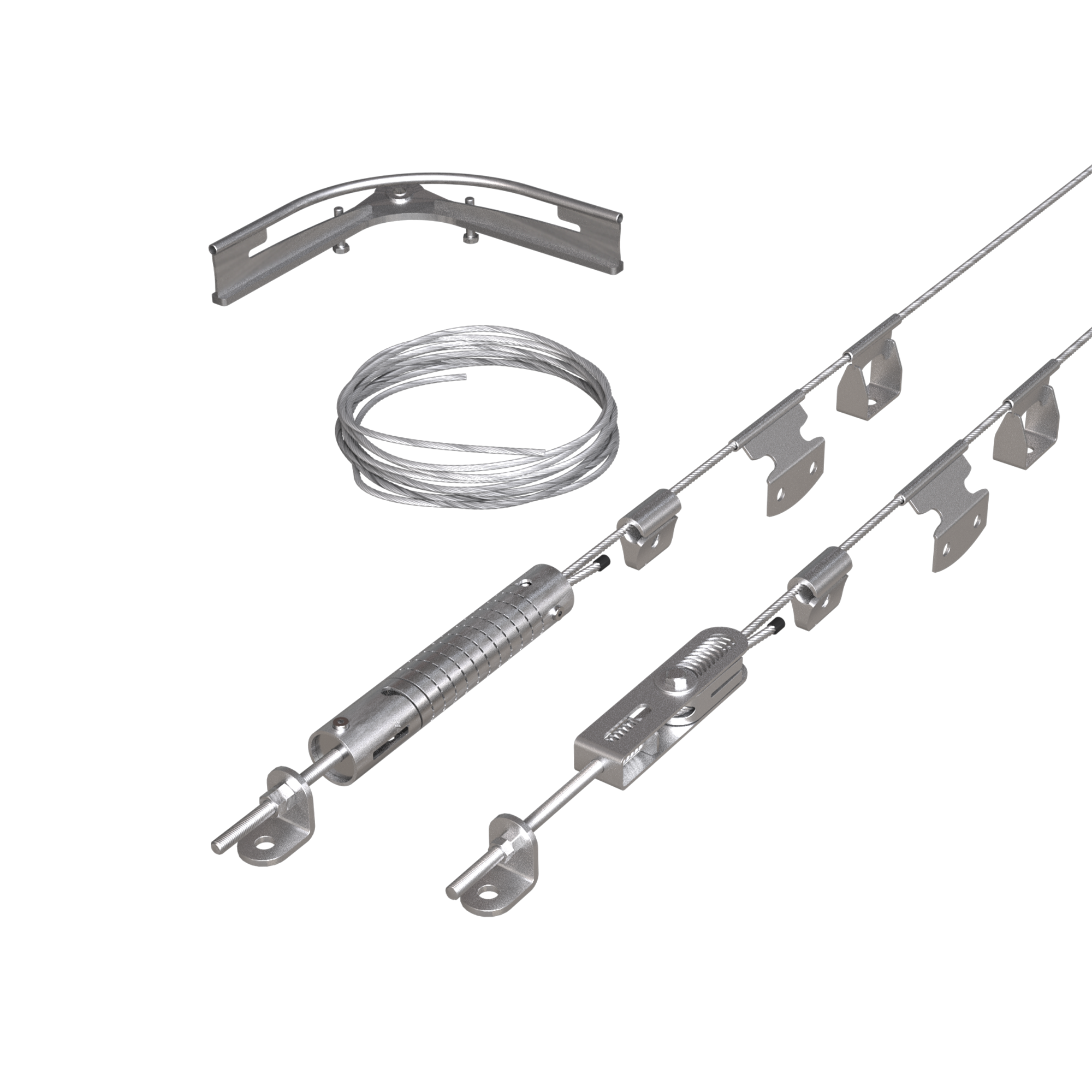

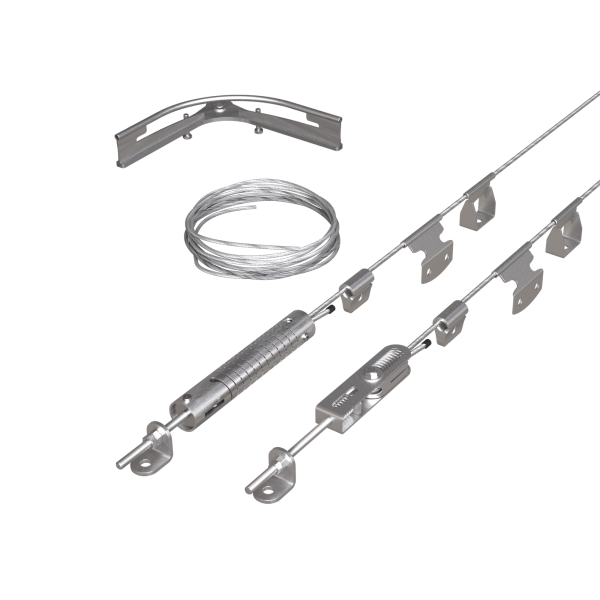

La linea vita tetto e facciata PATROL è un sistema anticaduta componibile progettato per realizzare linee vita orizzontali, aeree o su facciata, sia passanti che non passanti. Il design semplice consente installazione rapida su sottofondi in legno, metallo o calcestruzzo, grazie ai supporti dedicati specifici per ogni tipo di sottofondo e all'ampia selezione di accessori che rispondono a tutte le esigenze progettuali.
Il sistema PATROL non utilizza fissaggi crimpati, quindi tutte le parti si installano con attrezzature comuni senza necessità di macchine costose per il montaggio o per il controllo della crimpatura. Il doppio terminale funziona sia da assorbitore che da tensionatore, permettendo un montaggio del cavo più facile e una tensionatura ben distribuita anche su linea lunga con più curve. I componenti si assemblano facilmente in pochi passaggi, grazie al manuale con precisi schemi di montaggio e ai video di montaggio disponibili online.
La linea vita orizzontale PATROL offre interassi massimi tra i supporti fino a 15 metri grazie all'assorbitore-tensionatore SPEAREVO, che riduce gli sforzi sui terminali e di conseguenza sui fissaggi alla sottostruttura, migliorando affidabilità complessiva del sistema.
Caratteristiche tecniche e controlli del sistema linea vita PATROL
Il sistema PATROL è equipaggiato con terminali SPEAR e SPEAREVO, dotati di molle su entrambi i capi, che consentono al sistema di compensare la dilatazione del cavo causata dai cambiamenti di temperatura tra estate e inverno, proteggendo i supporti da eventuali danni strutturali. Questa caratteristica è fondamentale per installazioni su tetti piani o facciate esposte a variazioni termiche significative, dove la dilatazione non controllata comporterebbe stress eccessivo sui fissaggi.

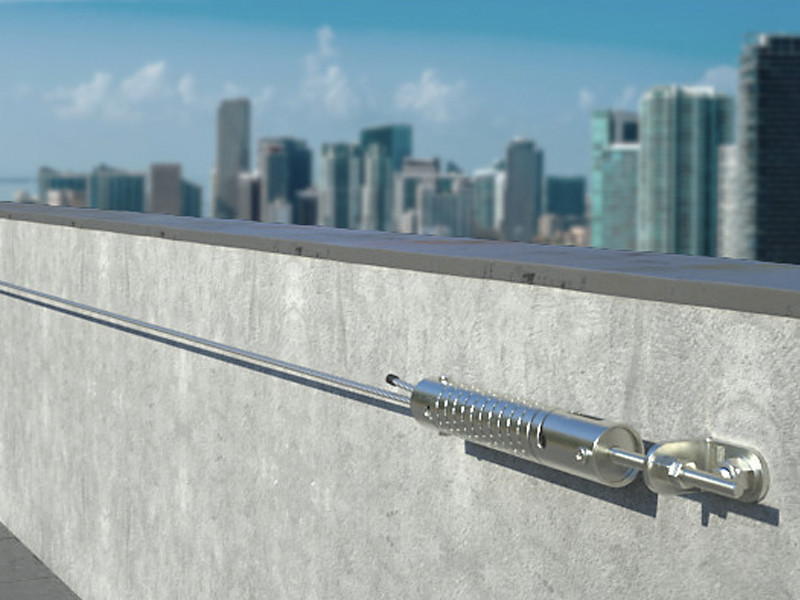

La dissipazione di energia del sistema PATROL, gestita dall'assorbitore-tensionatore SPEAREVO, consente di ottenere interassi massimi fino a 15 metri riducendo significativamente gli sforzi sui terminali e sui fissaggi. Questo vantaggio tecnico si traduce in una riduzione dei costi di installazione e in una maggiore flessibilità progettuale per linee vita lunghe su tetti o facciate estese.
Il sistema PATROL prevede ispezione e controllo ogni 12 mesi dalla prima installazione. Tutte le componenti del sistema anticaduta sono visibili, e la revisione del sistema, il controllo e la ri-tensionatura del cavo sono operazioni semplici da eseguire senza necessità di attrezzature specializzate. Questa caratteristica di manutenibilità riduce i tempi e i costi di controllo periodico, garantendo conformità normativa con procedure agevoli.
Come garantire una corretta tensionatura del cavo su una linea vita orizzontale di grande lunghezza?
La linea vita PATROL utilizza il doppio terminale che funziona sia da assorbitore che da tensionatore, permettendo una tensionatura ben distribuita anche su linee lunghe con più curve. Il sistema compensa automaticamente la dilatazione termica grazie alle molle integrate sui terminali SPEAR e SPEAREVO, mantenendo la tensione corretta nel tempo indipendentemente da variazioni climatiche.
Documentazione
-
Scheda Tecnica
-
File BIM.ifc
-
File BIM.rfa
-
Dichiarazione di conformità (SPEAR)
- Dichiarazione di conformità (SPEAR) Bulgarian
- Dichiarazione di conformità (SPEAR) Croatian
- Dichiarazione di conformità (SPEAR) Czech
- Dichiarazione di conformità (SPEAR) Danish
- Dichiarazione di conformità (SPEAR) Dutch
- Dichiarazione di conformità (SPEAR) English
- Dichiarazione di conformità (SPEAR) Estonian
- Dichiarazione di conformità (SPEAR) Finnish
- Dichiarazione di conformità (SPEAR) French
- Dichiarazione di conformità (SPEAR) German
- Dichiarazione di conformità (SPEAR) Greek
- Dichiarazione di conformità (SPEAR) Hungarian
- Dichiarazione di conformità (SPEAR) Italian
- Dichiarazione di conformità (SPEAR) Latvia
- Dichiarazione di conformità (SPEAR) Lithuanian
- Dichiarazione di conformità (SPEAR) Polish
- Dichiarazione di conformità (SPEAR) Portuguese
- Dichiarazione di conformità (SPEAR) Romanian
- Dichiarazione di conformità (SPEAR) Slovak
- Dichiarazione di conformità (SPEAR) Slovene
- Dichiarazione di conformità (SPEAR) Spanish
- Dichiarazione di conformità (SPEAR) Swedish
-
Dichiarazione di conformità (SPEAREVO)
- Dichiarazione di conformità (SPEAREVO) Bulgarian
- Dichiarazione di conformità (SPEAREVO) Croatian
- Dichiarazione di conformità (SPEAREVO) Czech
- Dichiarazione di conformità (SPEAREVO) Danish
- Dichiarazione di conformità (SPEAREVO) Dutch
- Dichiarazione di conformità (SPEAREVO) English
- Dichiarazione di conformità (SPEAREVO) Estonian
- Dichiarazione di conformità (SPEAREVO) Finnish
- Dichiarazione di conformità (SPEAREVO) French
- Dichiarazione di conformità (SPEAREVO) German
- Dichiarazione di conformità (SPEAREVO) Greek
- Dichiarazione di conformità (SPEAREVO) Hungarian
- Dichiarazione di conformità (SPEAREVO) Italian
- Dichiarazione di conformità (SPEAREVO) Latvia
- Dichiarazione di conformità (SPEAREVO) Lithuanian
- Dichiarazione di conformità (SPEAREVO) Polish
- Dichiarazione di conformità (SPEAREVO) Portuguese
- Dichiarazione di conformità (SPEAREVO) Romanian
- Dichiarazione di conformità (SPEAREVO) Slovak
- Dichiarazione di conformità (SPEAREVO) Slovene
- Dichiarazione di conformità (SPEAREVO) Spanish
- Dichiarazione di conformità (SPEAREVO) Swedish
-
Foglio di calcolo LIFELINE CALCULATOR
-
Norme di sicurezza, istruzioni di utilizzo e d’installazione (SPEAREVO)
-
Norme di sicurezza, istruzioni di utilizzo e d’installazione (SPEAR)
-
Norme di sicurezza, istruzioni di utilizzo e d’installazione (SPEAR 2)
-
Manuale d'installazione (SPEAR)
-
Manuale d'installazione (SPEAREVO)
-
Manuale d'installazione (SPEAR 2)
-
Manuale d'installazione (BENDTOOL)
-
Manuale d’installazione (SLIDE-SLIDE2-OHSLIDE)
TERMINALI
| CODICE | descrizione | materiale | B
[mm]
|
H
[mm]
|
L
[mm]
|
s
[mm]
|
pz. |
|---|---|---|---|---|---|---|---|
| PATROLTERM | terminal element | AISI 304 stainless steel grade 1.4301 | 40 | 61 | 66 | 6 | 1 |
| PATROLTERMA4 | terminal element | AISI 316 stainless steel grade 1.4401 | 40 | 61 | 66 | 6 | 1 |
| PATROLEND | terminal element | AISI 304 stainless steel grade 1.4301 | 40 | 61 | 66 | 6 | 1 |
| PATROLENDA4 | terminal element | AISI 316 stainless steel grade 1.4401 | 40 | 61 | 66 | 6 | 1 |
| PATROLTERML | terminal element | AISI 304 stainless steel grade 1.4301 | 40 | 61 | 180 | 6 | 1 |
| PAREND | terminal element | AISI 304 stainless steel grade 1.4301 | 300 | 160 | 300 | - | 1 |
| PARENDA4 | terminal element | AISI 316 stainless steel grade 1.4401 | 300 | 160 | 300 | - | 1 |
TENDITORI E ASSORBITORI DI ENERGIA
| CODICE | descrizione | materiale | B
[mm]
|
H
[mm]
|
L
[mm]
|
pz. |
|---|---|---|---|---|---|---|
| SPEAR | tensioner with absorber | AISI 304 stainless steel grade 1.4301 EN AW 6082 aluminium | 50 | 63 | 334 | 1 |
| SPEARA4 | tensioner with absorber | AISI 316 stainless steel grade 1.4401 EN AW 6082 aluminium | 50 | 63 | 334 | 1 |
| SPEAREVO | tensioner with absorber | AISI 304 stainless steel grade 1.4301 | 57.4 | 55 | 436 | 1 |
| SPEAREVOA4 | tensioner with absorber | AISI 316 stainless steel grade 1.4401 | 57.4 | 55 | 436 | 1 |
INTERMEDI
| CODICE | descrizione | materiale | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
pz. |
|---|---|---|---|---|---|---|---|
| PASINT | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 35 | 86 | 100 | 1 |
| PASINTA4 | intermediate element | AISI 316 stainless steel grade 1.4401 | - | 35 | 86 | 100 | 1 |
| PARINTER | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 100 | 87.3 | 120 | 1 |
| PARINTERA4 | intermediate element | AISI 316 stainless steel grade 1.4401 | - | 100 | 87.3 | 120 | 1 |
| PATROLINT | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 50 | 50 | 375 | 1 |
| PATROLMED | intermediate element | AISI 304 stainless steel grade 1.4301 EN AW 6082 aluminium | 55 | 30 | 50 | - | 1 |
| OHINT | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 39.5 | 86 | 130 | 1 |
| OHINTA4 | intermediate element | AISI 316 stainless steel grade 1.4401 | - | 39.5 | 86 | 130 | 1 |
DISPOSITIVI SCORREVOLI
| CODICE | descrizione | materiale | B
[mm]
|
H
[mm]
|
L
[mm]
|
pz. |
|---|---|---|---|---|---|---|
| SLIDE1 | sliding device | AISI 304 stainless steel grade 1.4301 | 30 | 60 | 60 | 1 |
| SLIDE2 | sliding device | AISI 304 stainless steel grade 1.4301 | 30 | 60 | 60 | 1 |
| SLIDE2A4 | sliding device | AISI 316 stainless steel grade 1.4401 | 30 | 60 | 60 | 1 |
| OHSLIDE | sliding device | AISI 304 stainless steel grade 1.4301 | 46.5 | 93 | 98 | 1 |
| OHSLIDEA4 | sliding device | AISI 316 stainless steel grade 1.4401 | 46.5 | 93 | 98 | 1 |
ANGOLARI
| CODICE | descrizione | materiale | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
pz. |
|---|---|---|---|---|---|---|---|
| PASANG | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 300 | 68 | 300 | 1 |
| PASANGA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 300 | 68 | 300 | 1 |
| PASANGBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 54.5 | 102 | 565 | 1 |
| PASANGBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 54.5 | 102 | 565 | 1 |
| PAREX | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 326 | 116 | 326 | 1 |
| PAREXA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 326 | 116 | 326 | 1 |
| PAREXBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 71.4 | 116 | 565 | 1 |
| PAREXBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 71.4 | 116 | 565 | 1 |
| PARIN | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 356 | 87.3 | 356 | 1 |
| PARINA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 356 | 87.3 | 356 | 1 |
| PARINBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 42 | 87.3 | 565 | 1 |
| PARINBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 42 | 87.3 | 565 | 1 |
| PATROLANG | angle bracket | stainless steel - AISI304 | alloy EN AW-6082 | 89 | - | 56.5 | 174.5 | 1 |
| OHANGINT | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 354 | 86 | 354 | 1 |
| OHANGINTA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 354 | 86 | 354 | 1 |
| OHANGEXT | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 326 | 86 | 326 | 1 |
| OHANGEXTA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 326 | 86 | 326 | 1 |
| OHANGBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 39.5 | 86 | 565 | 1 |
| OHANGBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 39.5 | 86 | 565 | 1 |
| ANGSUP | angle support | AISI 304 stainless steel grade 1.4301 | - | 275 | 16 | 500 | 1 |
| ANGSUPA4 | angle support | AISI 316 stainless steel grade 1.4401 | - | 275 | 16 | 500 | 1 |
| BENDTOOL | patrol tool | S235JR zinc plated steel | - | 353.5 | 95 | 171 | 1 |
FUNE
| CODICE | descrizione | materiale | pz. |
|---|---|---|---|
| CABLE | Ø8 7 x 7 | stainless steel - AISI316 | 1 |
TARGAHORxy
| CODICE | descrizione | pz. |
|---|---|---|
| TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
| TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
| TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
| TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
| TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
| TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
| TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
| TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
| TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
| TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
| TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
| TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
| TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
| TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
| TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
| TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
| TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
| TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
| TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
| TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
| TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
| TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
| TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
| TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
| TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
| TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
| TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
| TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
