SHIELD
SHIELD è il supporto adattabile utilizzabile su tutte le coperture in lamiera grecata con un interasse tra le greche fino a 420 mm.

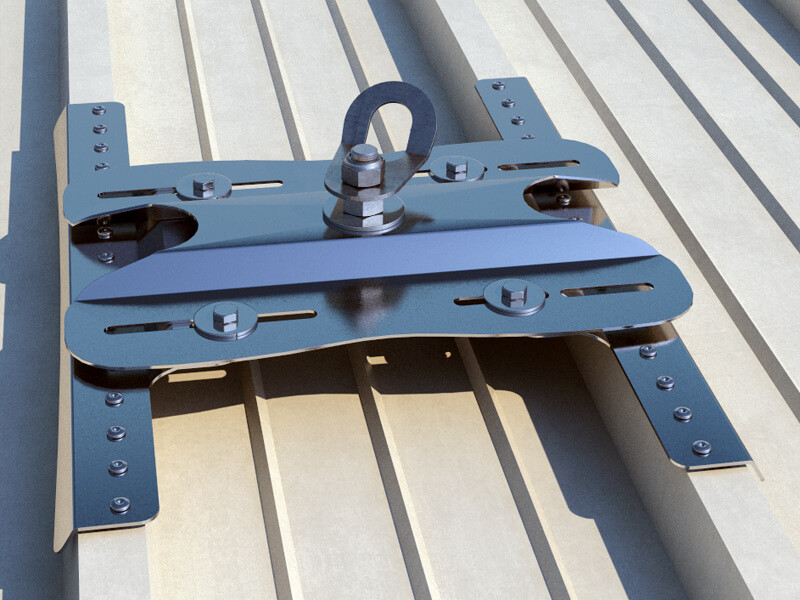

È il sistema ideale per realizzare punti di ancoraggio singoli e linee vita rettilinee o angolari su coperture sia piane che inclinate.
Descrizione
Il supporto per coperture metalliche che aspettavi. SHIELD: sicurezza e semplicità di montaggio.
Il supporto SHIELD garantisce un'installazione semplice e veloce.

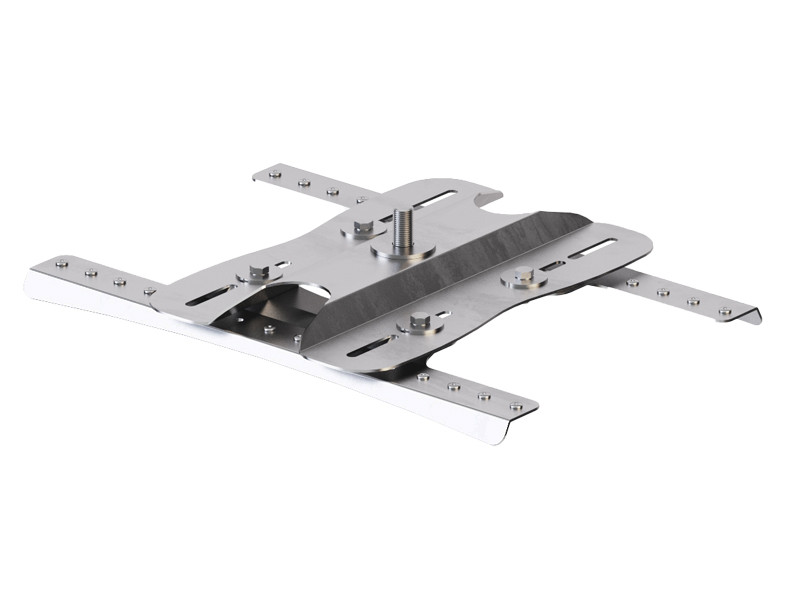

Si compone di due elementi principali: le alette per il fissaggio sulla copertura e la piastra di base, sulla quale vengono montati i componenti della linea vita PATROL o il punto di ancoraggio AOS01.

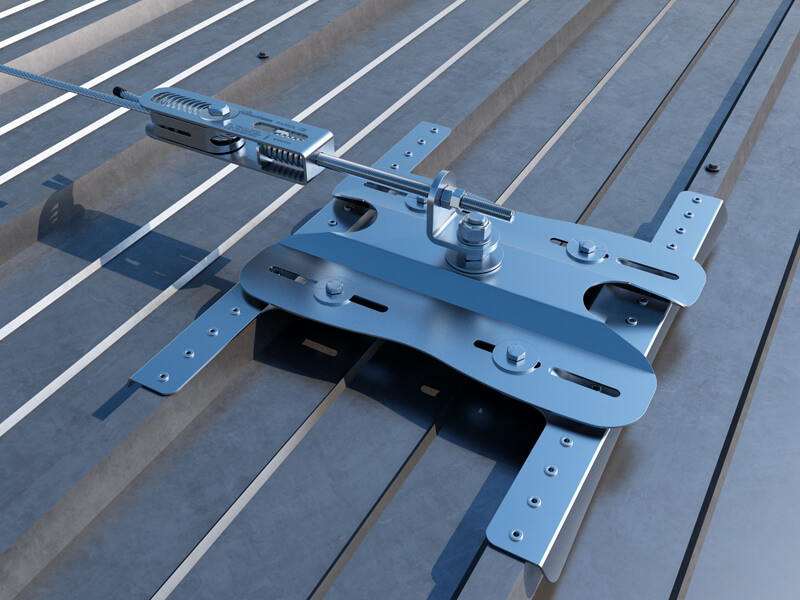

Grazie agli appositi accessori è possibile predisporre linee vita rettilinee e angolari, per garantire agli operatori sicurezza sul lavoro in ogni situazione.
Il supporto SHIELD è l’ideale per installazione su pannello sandwich grecato o su lamiera grecata, sia in acciaio che in alluminio.
È fornito completo di rivetti di montaggio e guarnizioni in caucciù cellulare, per garantire una perfetta impermeabilizzazione della struttura dopo la posa, e garantisce un impatto visivo ridotto grazie alle dimensioni contenute.
Portata massima: 2 operatori
Documentazione
-
Dichiarazione di conformità
- Dichiarazione di conformità Croatian
- Dichiarazione di conformità Czech
- Dichiarazione di conformità Danish
- Dichiarazione di conformità Dutch
- Dichiarazione di conformità English
- Dichiarazione di conformità Estonian
- Dichiarazione di conformità Finnish
- Dichiarazione di conformità French
- Dichiarazione di conformità German
- Dichiarazione di conformità Greek
- Dichiarazione di conformità Hungarian
- Dichiarazione di conformità Italian
- Dichiarazione di conformità Latvia
- Dichiarazione di conformità Lithuanian
- Dichiarazione di conformità Polish
- Dichiarazione di conformità Portuguese
- Dichiarazione di conformità Romanian
- Dichiarazione di conformità Slovak
- Dichiarazione di conformità Slovene
- Dichiarazione di conformità Spanish
- Dichiarazione di conformità Swedish
-
Norme di sicurezza, istruzioni di utilizzo e d’installazione
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Arabian
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Chinese
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Croatian
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Czech
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Danish
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Dutch
- Norme di sicurezza, istruzioni di utilizzo e d’installazione English
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Estonian
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Finnish
- Norme di sicurezza, istruzioni di utilizzo e d’installazione French
- Norme di sicurezza, istruzioni di utilizzo e d’installazione German
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Greek
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Hungarian
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Icelandic
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Italian
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Japanese
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Latvia
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Lithuanian
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Norwegian
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Polish
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Portuguese
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Romanian
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Russian
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Slovak
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Slovene
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Spanish
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Swedish
- Norme di sicurezza, istruzioni di utilizzo e d’installazione Turkish
-
Norme di sicurezza, istruzioni di utilizzo e d’installazione - English (AU)
-
File BIM.ifc
-
File BIM.rfa
-
Dichiarazione di posa e ispezione
- Dichiarazione di posa e ispezione Arabian
- Dichiarazione di posa e ispezione Chinese
- Dichiarazione di posa e ispezione Croatian
- Dichiarazione di posa e ispezione Czech
- Dichiarazione di posa e ispezione Danish
- Dichiarazione di posa e ispezione Dutch
- Dichiarazione di posa e ispezione English
- Dichiarazione di posa e ispezione Estonian
- Dichiarazione di posa e ispezione Finnish
- Dichiarazione di posa e ispezione French
- Dichiarazione di posa e ispezione German
- Dichiarazione di posa e ispezione Greek
- Dichiarazione di posa e ispezione Hungarian
- Dichiarazione di posa e ispezione Icelandic
- Dichiarazione di posa e ispezione Italian
- Dichiarazione di posa e ispezione Japanese
- Dichiarazione di posa e ispezione Latvia
- Dichiarazione di posa e ispezione Lithuanian
- Dichiarazione di posa e ispezione Norwegian
- Dichiarazione di posa e ispezione Polish
- Dichiarazione di posa e ispezione Portuguese
- Dichiarazione di posa e ispezione Romanian
- Dichiarazione di posa e ispezione Russian
- Dichiarazione di posa e ispezione Slovak
- Dichiarazione di posa e ispezione Slovene
- Dichiarazione di posa e ispezione Spanish
- Dichiarazione di posa e ispezione Swedish
- Dichiarazione di posa e ispezione Turkish
-
Manuale d'installazione
SHIELD
| CODICE | materiale | H
[mm]
|
L
[mm]
|
misure
[mm]
|
pz. |
|---|---|---|---|---|---|
| SHIELD | AISI 304 stainless steel grade 1.4301 | 85 | 476 | 180 – 420 | 1 |
| SHIELDA4 | - | - | - | - | 1 |
