ANGOLARE A TRAZIONE PER CASE
WKR
Gli angolari a trazione per case WKR sono l’ideale per le giunzioni a trazione su pareti in timber frame o X-LAM. Rappresentano una soluzione economica ma efficiente in tutte le applicazioni che richiedono valori ordinari di resistenza a trazione.
Sono caratterizzati da una base rinforzata e da uno spessore consistente, per garantire buone resistenze a trazione e per forze fuori dal piano della parete.

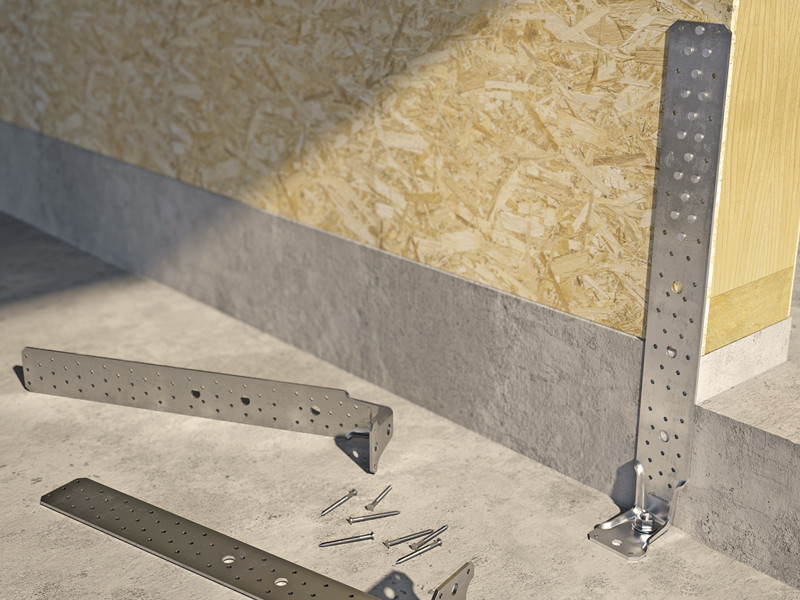

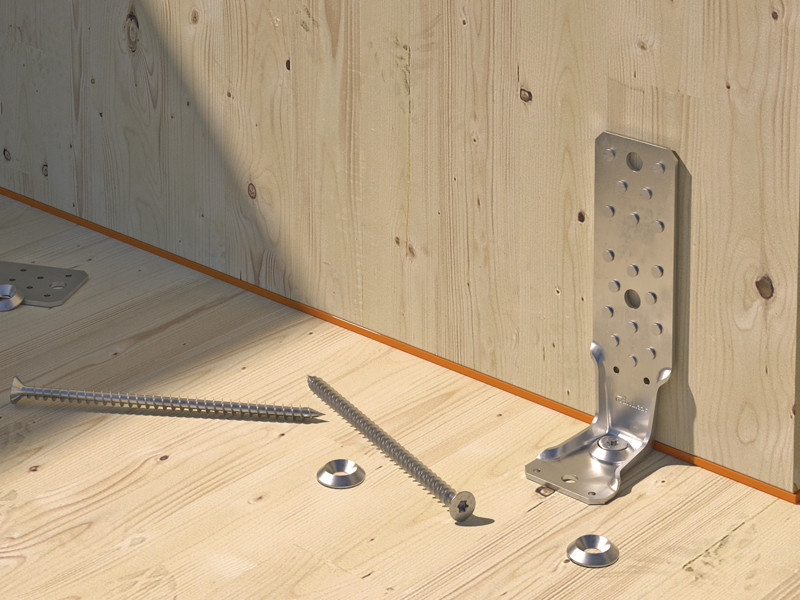

Il fissaggio su calcestruzzo avviene tramite ancoranti chimici, meccanici o avvitabili. La certificazione per posa su legno permette di eseguire il fissaggio alla base in maniera tradizionale con barra filettata passante oppure con connettori tutto filetto VGS o con viti per piastre HBS PLATE. L'utilizzo delle viti è particolarmente indicato nel caso di cambio di spessore della parete da un piano all'altro.
WKR, gli angolari a trazione per case in legno che assicurano versatilità e affidabilità.

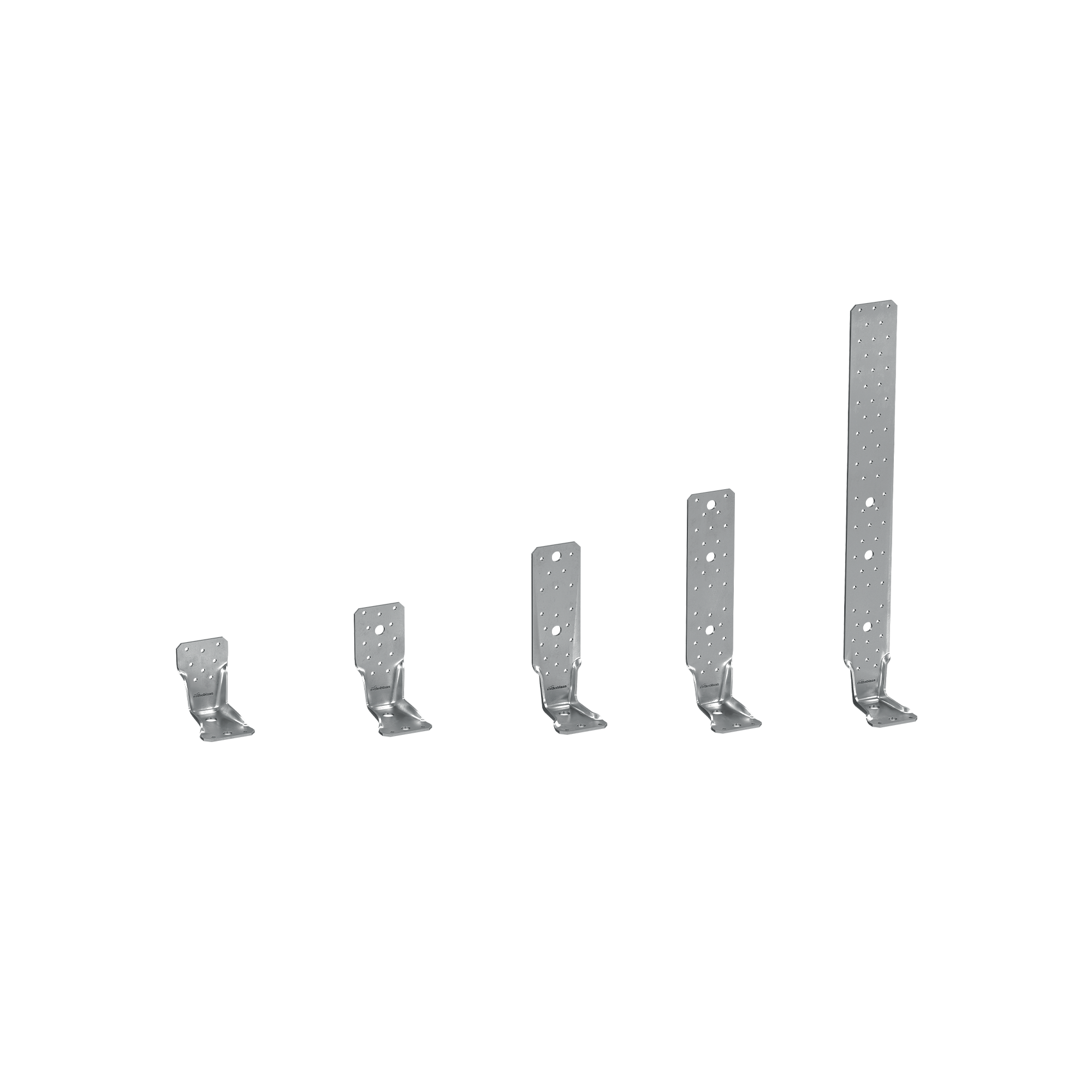

I numerosi schemi di chiodatura certificati e i cinque modelli di angolare permettono di avere sempre a disposizione una soluzione ottimizzata per pareti timber frame o per X-LAM, posate su malta di allettamento, trave radice o cordolo in calcestruzzo di spessore fino a 370 mm.

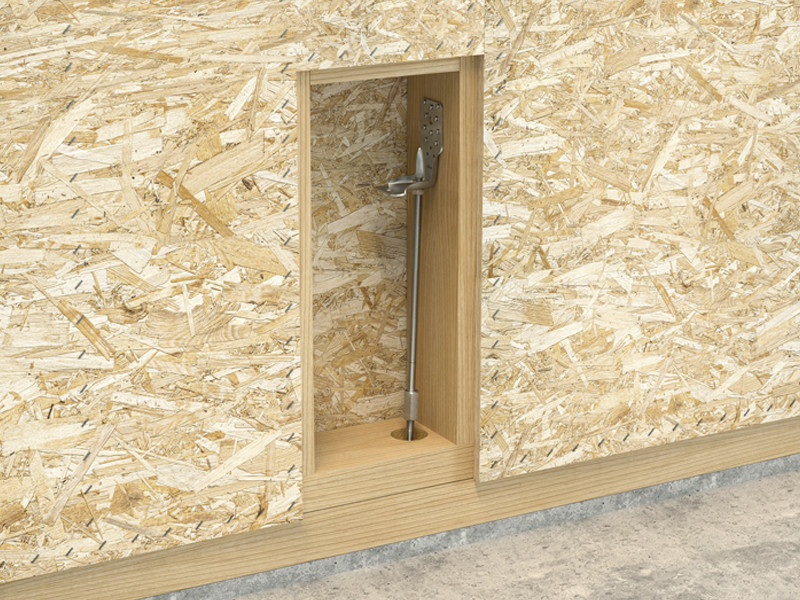

L'angolare è certificato per una posa tradizionale con piedino appoggiato a terra oppure con piedino rialzato (presenza di un gap) per risolvere anche le esigenze più particolari. Su pareti timber frame prefabbricate è possibile preinstallare l'ancorante nel calcestruzzo e l'angolare sulla parete. Con un dado da giunzione MUT 6334 e una barra filettata è possibile completare la connessione e gestire tutte le tolleranze di posa.
Documentazione
Scheda Tecnica | |
---|---|
Certificato ETA | |
Dichiarazione di prestazione (DOP) | Scarica |
File CAD | |
File BIM.ifc | |
File BIM.rfa |
WKR
CODICE | H
[mm]
|
pz. |
---|---|---|
WKR9530 | 95 | 25 |
WKR13535 | 135 | 25 |
WKR21535 | 215 | 25 |
WKR28535 | 287 | 25 |
WKR53035 | 530 | 10 |
