SISTEMA PER LA POSA RIALZATA DEGLI EDIFICI

UP LIFT

New Prodotto disponibile da gennaio 2025

UP LIFT risolve alla radice il problema delle tolleranze nella posa delle pareti in legno su cordolo in calcestruzzo, perché permette di realizzare il getto dopo la posa delle pareti.

CARATTERISTICHE

Tradizionalmente, i cordoli in calcestruzzo armato vengono realizzati prima della posa delle pareti, ma con una tolleranza geometrica incompatibile con la precisione delle pareti in legno, con conseguenti problemi in cantiere, dati dalla mancanza di allineamento tra parete e bordo del cordolo e di livellamento del piano di posa.

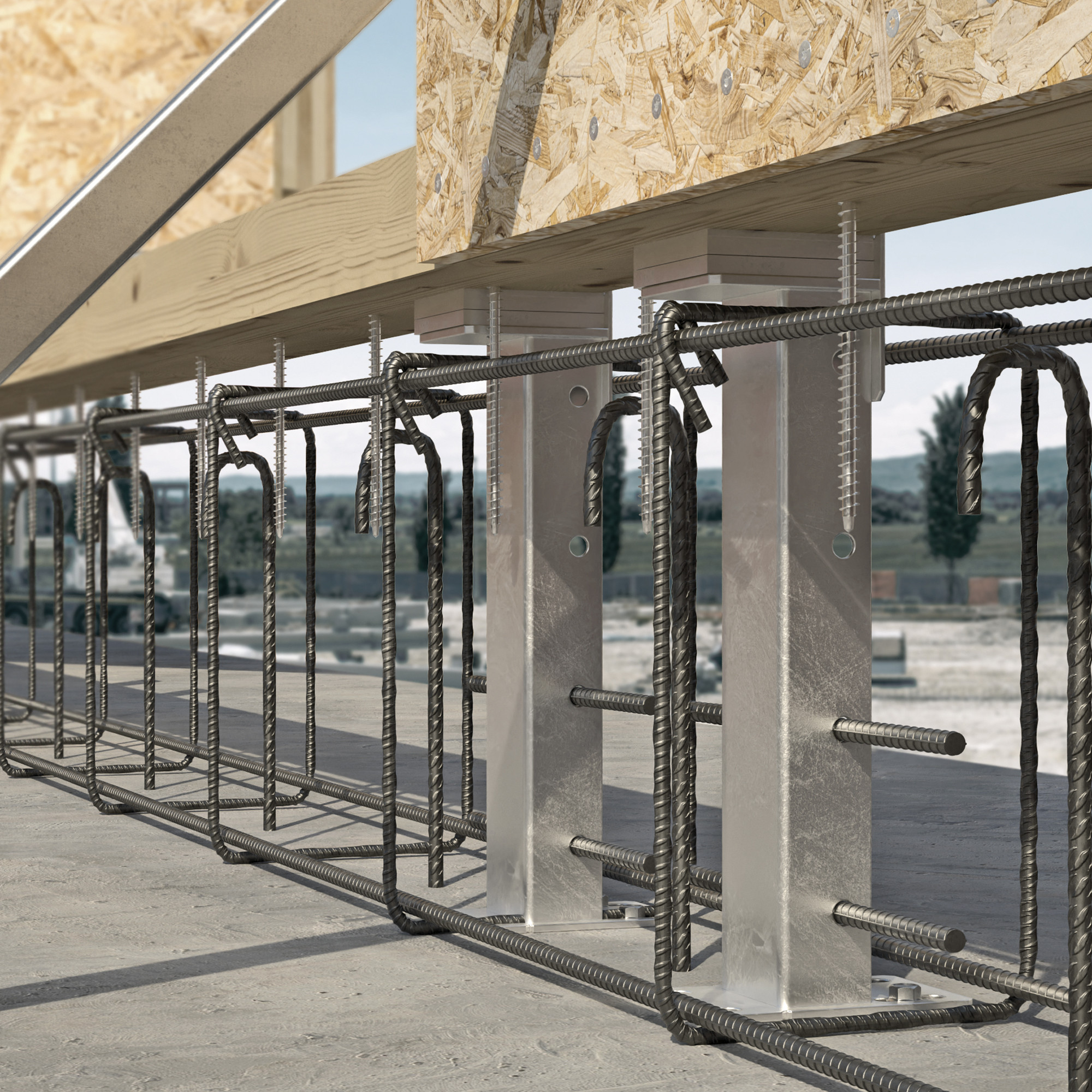

Con UP LIFT è possibile realizzare il cordolo in calcestruzzo armato successivamente alla posa delle pareti in legno, in modo tale da eliminare questi inconvenienti. Il costruttore dell'edificio in legno predispone i supporti UP LIFT sul basamento in calcestruzzo armato e posa le pareti sopra ai supporti. Successivamente al montaggio delle strutture in legno è possibile realizzare il cordolo, che funge da elemento di trasferimento delle sollecitazioni di compressione derivanti dalle pareti.

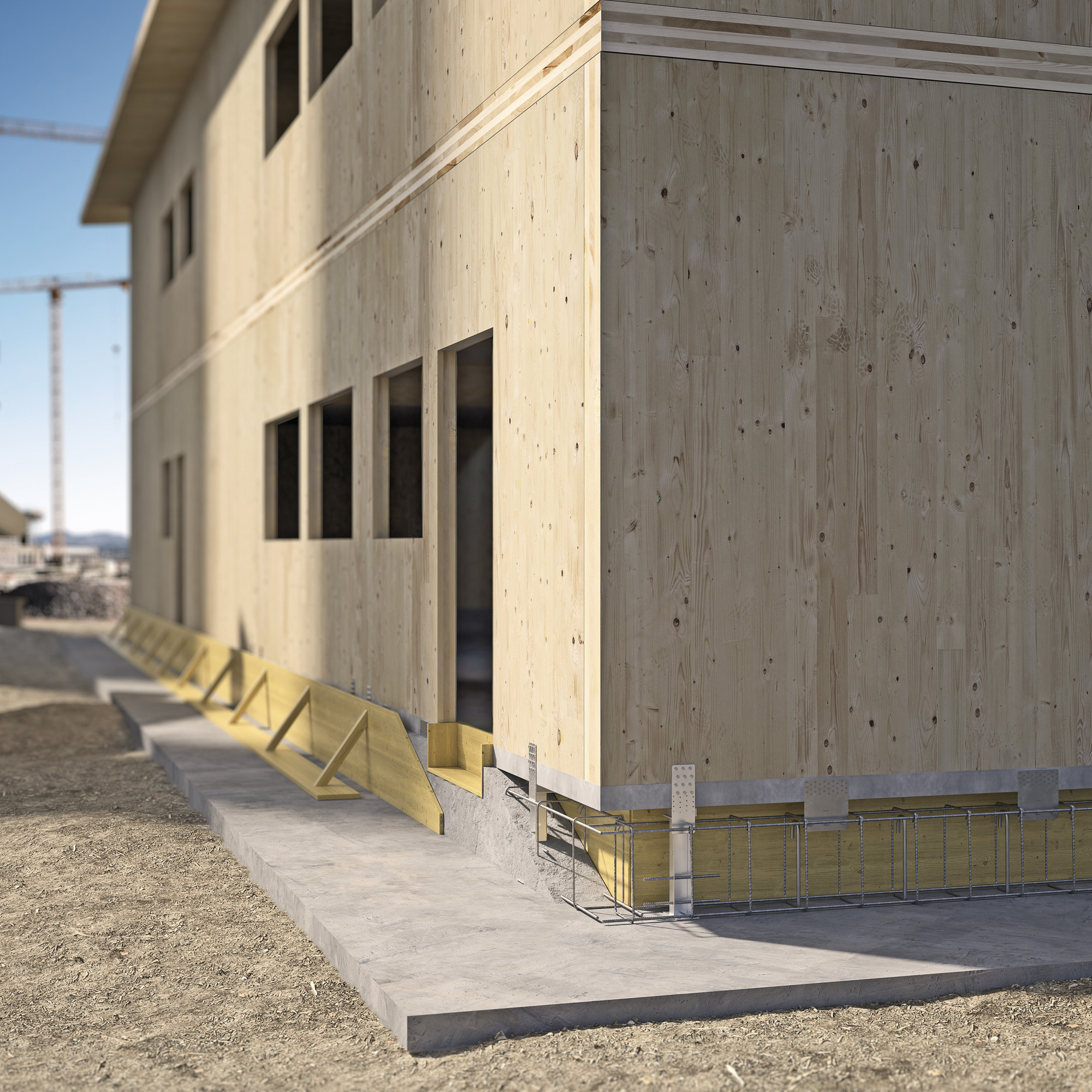

UP LIFT permette la realizzazione di pareti in legno appoggiate su un cordolo in calcestruzzo armato. La posa rialzata consente di allontanare la parete dal terreno per una durabilità ottimale.

Il cordolo in calcestruzzo armato viene eseguito dopo la costruzione dell'edificio in legno, consentendo la massima libertà nel posizionamento delle pareti sulla fondazione in calcestruzzo armato.

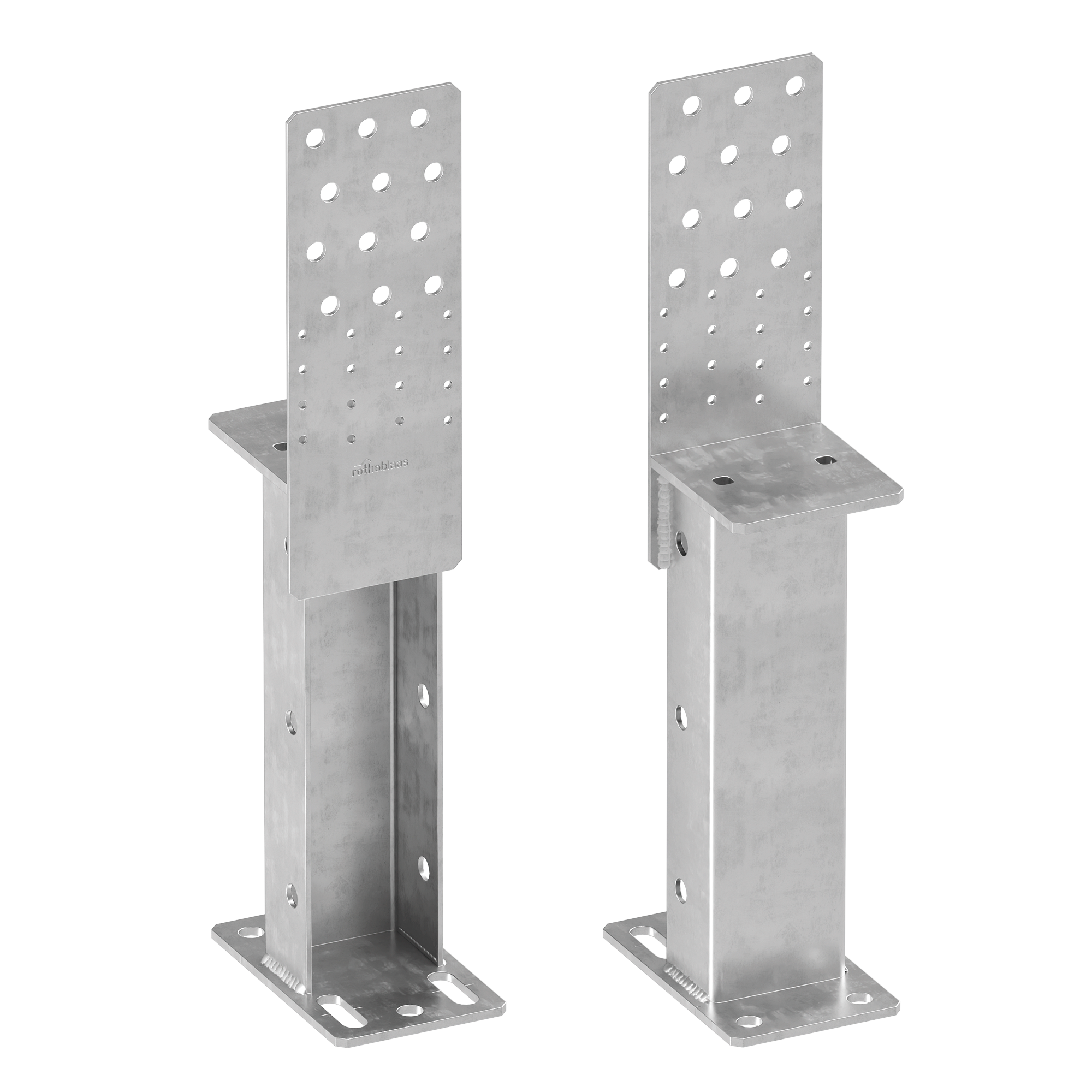

I supporti portano il peso dell'edificio fino al completamento del cordolo in calcestruzzo armato e resistono a trazione e taglio per le forze dovute a sisma o vento.

CAMPI DI IMPIEGO

UP LIFT viene usato per l’attacco a terra di pareti in legno posate su cordolo in calcestruzzo armato. Il cordolo viene gettato successivamente alla costruzione dell'edificio in legno.

Il fissaggio di UP LIFT può essere eseguito con chiodi LBA, viti LBS o viti HBS PLATE.

UP LIFT è adatto per posare:
• pareti TIMBER FRAME
• pareti a pannelli X-LAM e LVL

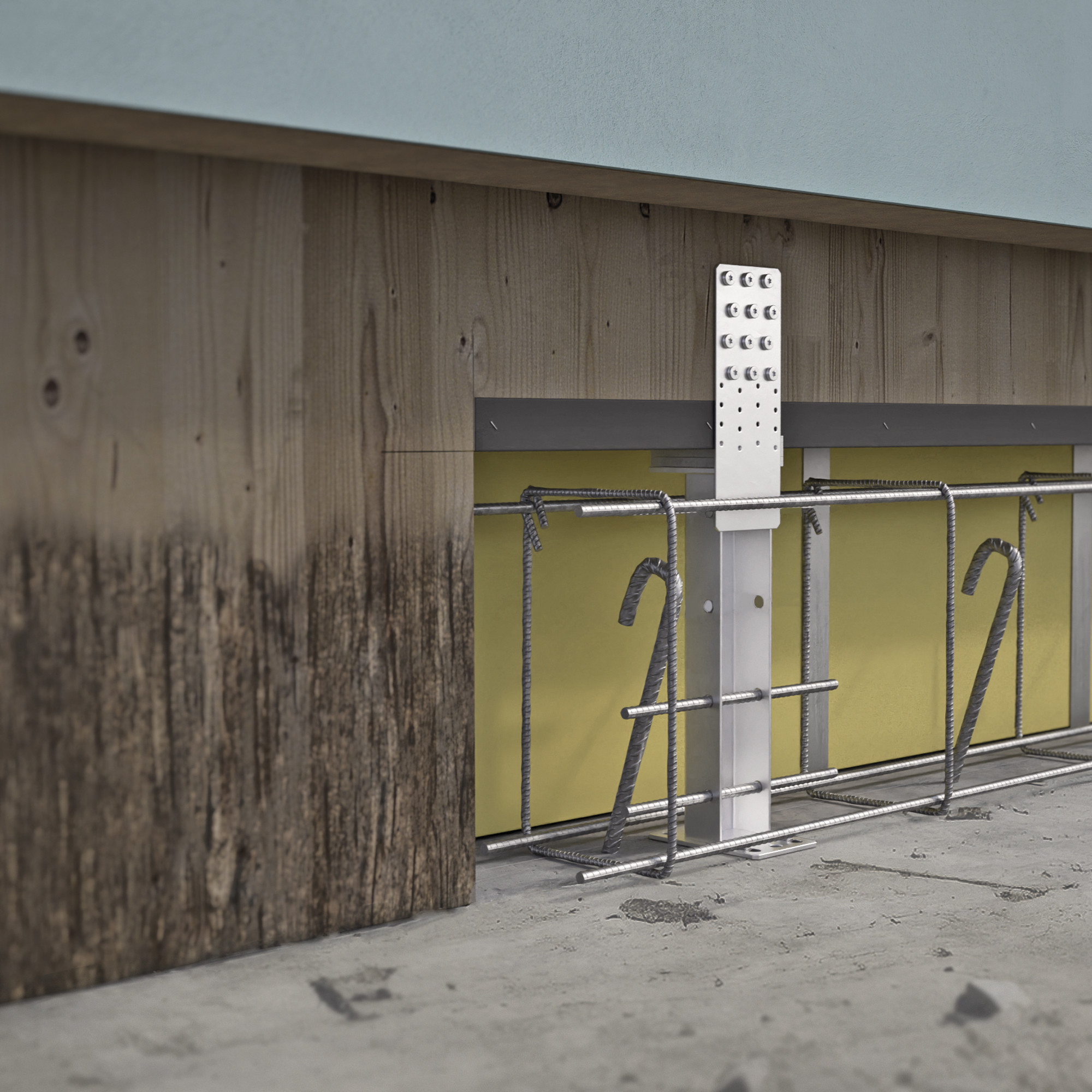

In presenza di pareti in legno ammalorate per la presenza di umidità, è possibile utilizzare UP LIFT come supporto temporaneo per una riabilitazione strutturale, realizzando un cordolo per settori, tagliando la parte ammalorata della parete e sostituendola progressivamente con un cordolo in calcestruzzo, che separa il legno dal terreno e garantisce una durabilità ideale alla struttura in legno.

Documentazione

Scheda Tecnica
File CAD
File BIM.ifc
File BIM.rfa

UP LIFT

CODICE H
[mm]
B
[mm]
P
[mm]
s
[mm]
pz.

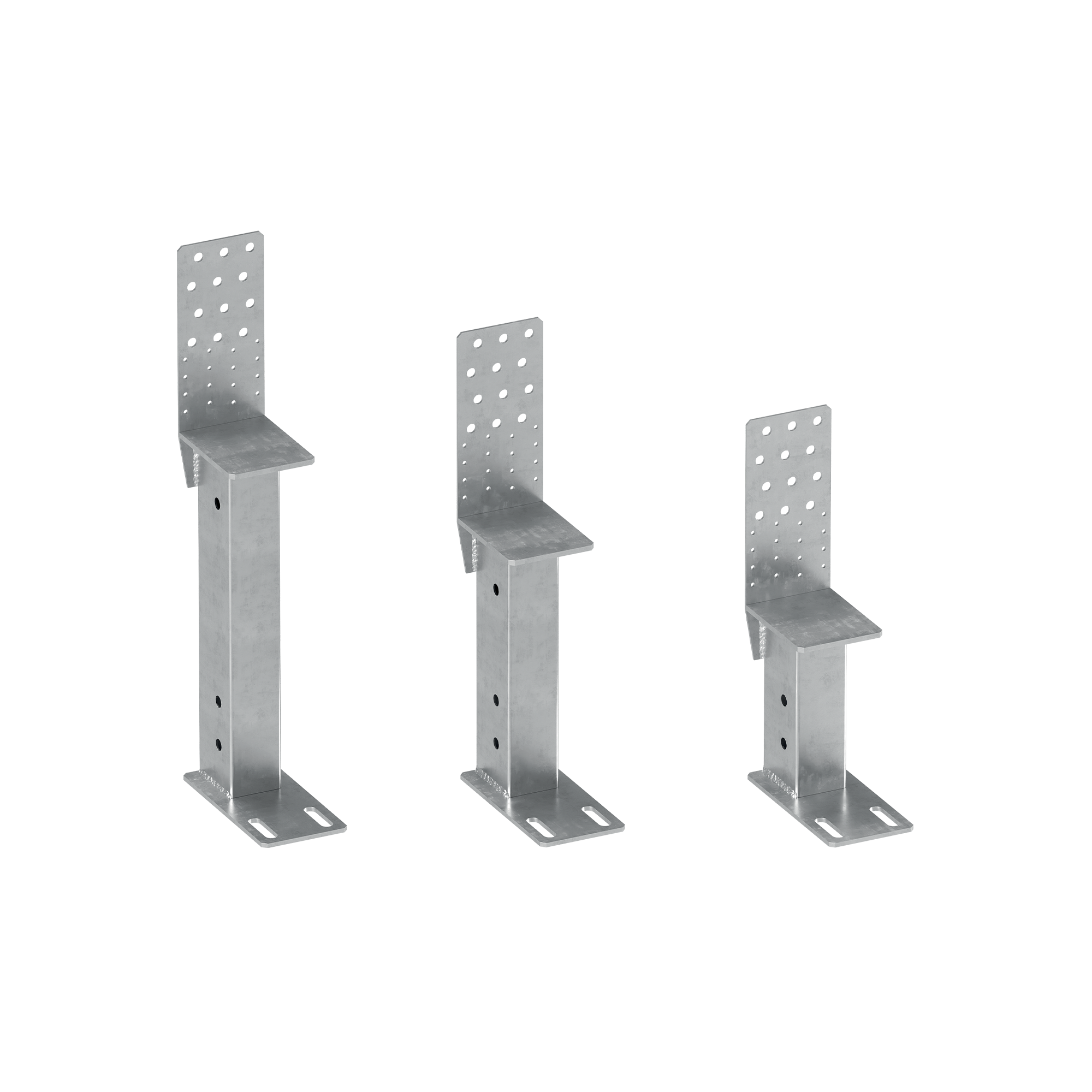

UPLIFT200 New 200 100 128 3 1
UPLIFT300 New 300 100 128 3 1
UPLIFT400 New 400 100 128 3 1
