CONNETTORI PER TRAVI IN LEGNO E PANNELLI
RADIAL
All’avanguardia tra i connettori per travi in legno e pannelli troviamo RADIAL, ideale per la prefabbricazione e per garantire la smontabilità.

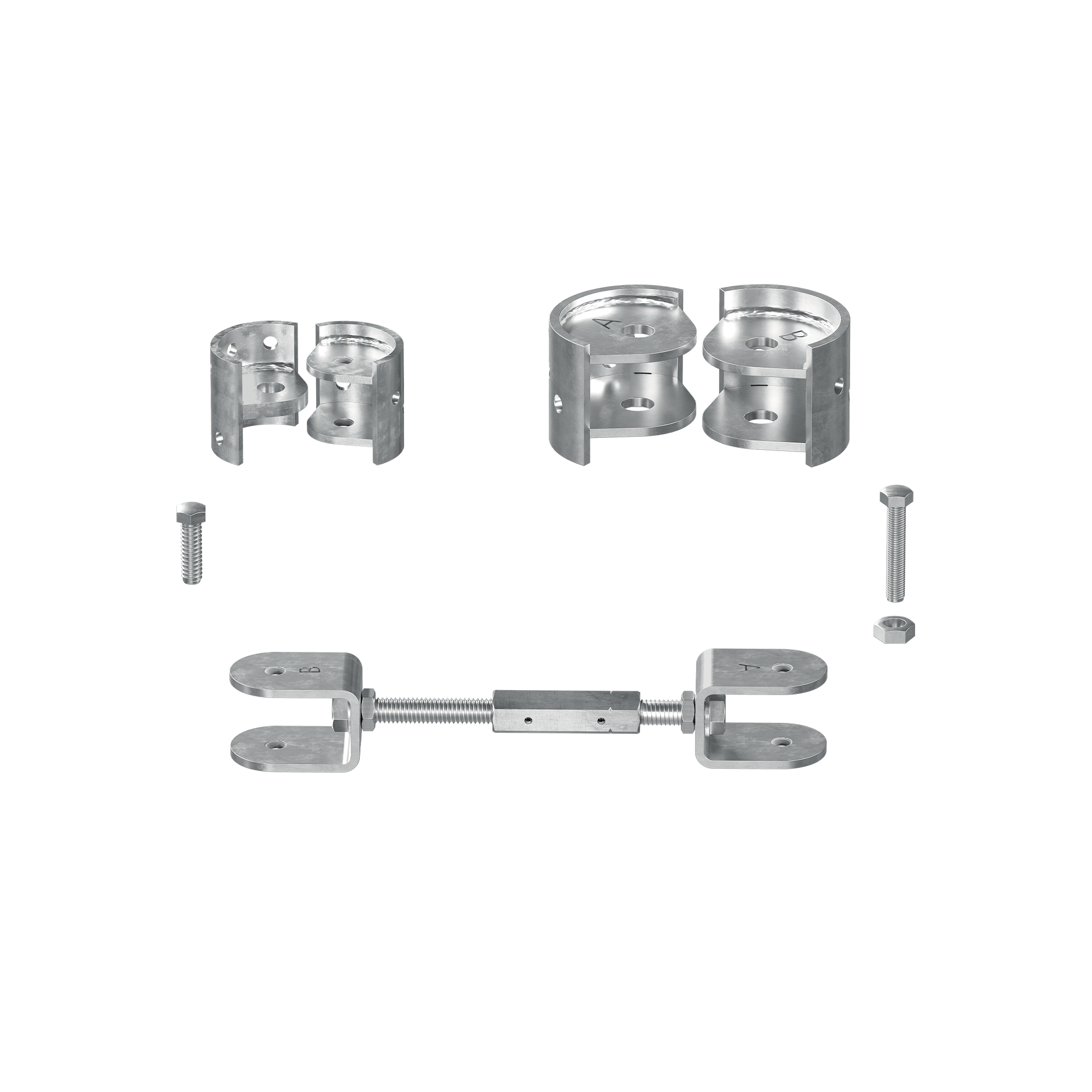

Le due piastre semicircolari possono essere installate in stabilimento, riducendo l’assemblaggio in cantiere al semplice fissaggio di pochi bulloni.
Anche un eventuale smontaggio è semplice e veloce.
CARATTERISTICHE
La soluzione brevettata RADIAL trasforma radicalmente il processo di montaggio in cantiere grazie alla preinstallazione dei connettori in stabilimento. Questo approccio riduce notevolmente i tempi di installazione in loco, limitandola alla posa di pochi semplici bulloni per acciaio. RADIAL non solo garantisce la massima affidabilità nella posa, ma offre anche la possibilità di uno smontaggio rapido e semplice, facilitando operazioni di manutenzione e riconfigurazione degli spazi.

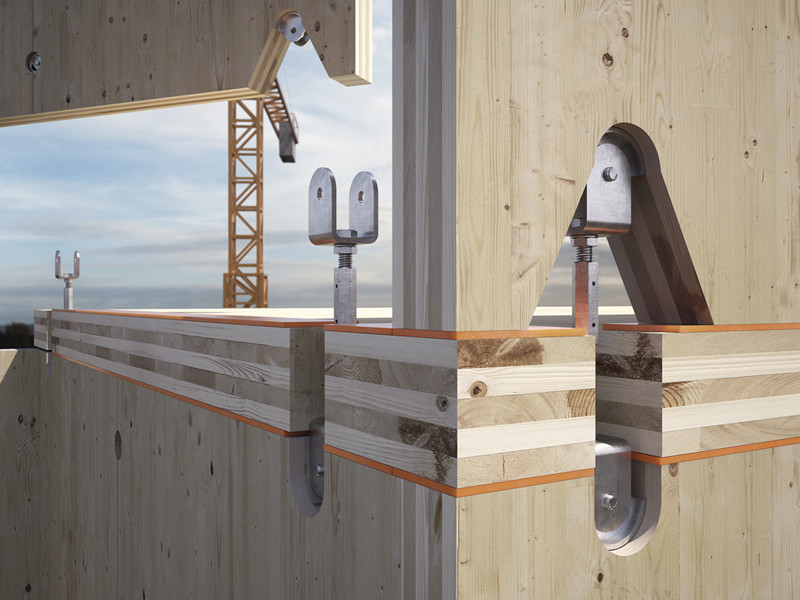

L'impiego dei componenti RADIALKIT permette di realizzare connessioni a trazione con un’elevata tolleranza di installazione. Queste connessioni risultano completamente a scomparsa all'interno dello spessore della parete, preservando l'estetica e l'integrità strutturale e a vantaggio della sicurezza antincendio.

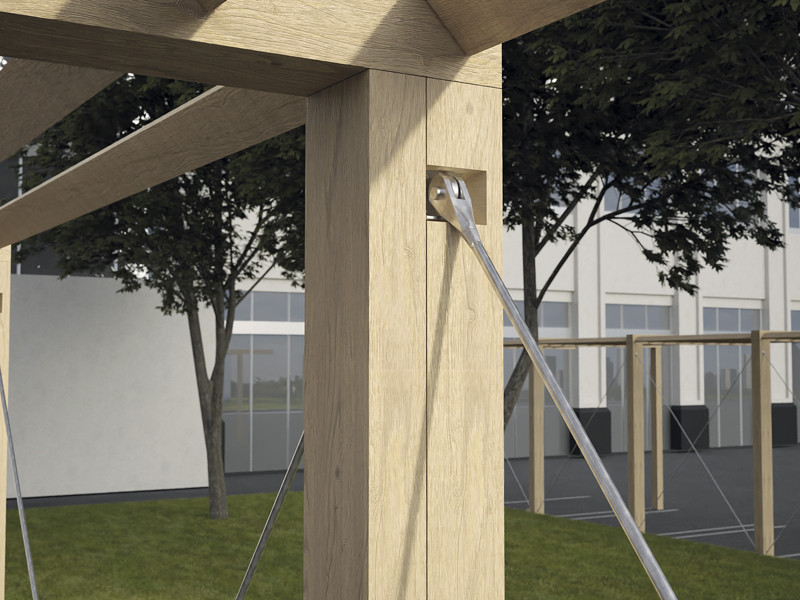

Con il sistema RADIAL è possibile creare connessioni robuste e affidabili, applicabili a pareti, travi e pilastri. Questo lo rende perfetto per l'uso in strutture ibride legno-acciaio, incluse le applicazioni più complesse come selle gerber e giunti a cerniera.
A differenza di altri connettori per travi in legno e pannelli, RADIAL è ottimale per la costruzione di edifici modulari prefabbricati. La sua capacità di integrarsi senza impatti visivi permette di mantenere linee pulite e design moderni, essenziali nell'architettura modulare contemporanea.
I connettori RADIAL sono fabbricati in acciaio al carbonio S355 con trattamento superficiale Fe/Zn12c, scelto per le sue eccezionali proprietà di resistenza e durabilità.
CAMPI DI IMPIEGO
RADIAL si adatta perfettamente a diverse configurazioni strutturali, è ideale per:

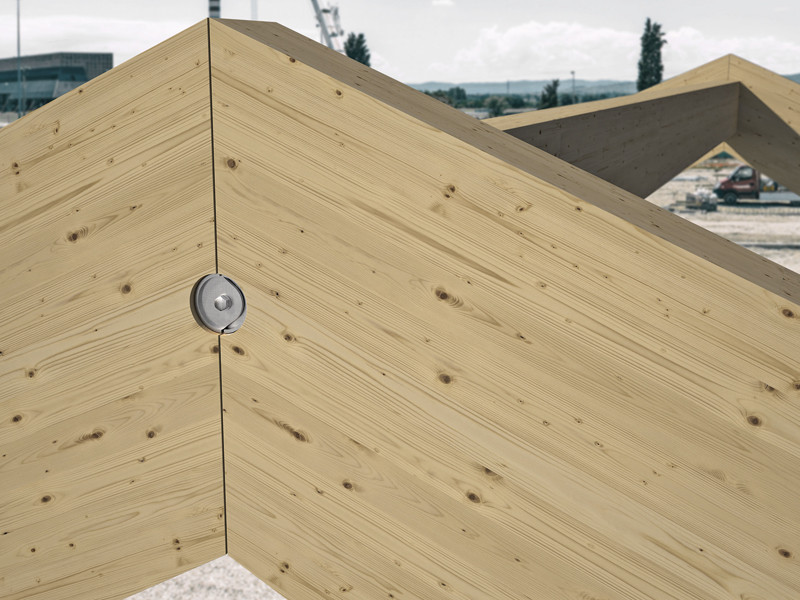

- Connessioni tra pannelli X-LAM o LVL, garantendo resistenza in tutte le direzioni.
- Connessioni a cerniera per travi in legno lamellare.
- Sistemi costruttivi altamente prefabbricati e facilmente smontabili.
RADIAL è progettato per essere applicato su:
- Pareti e solai in X-LAM o LVL.

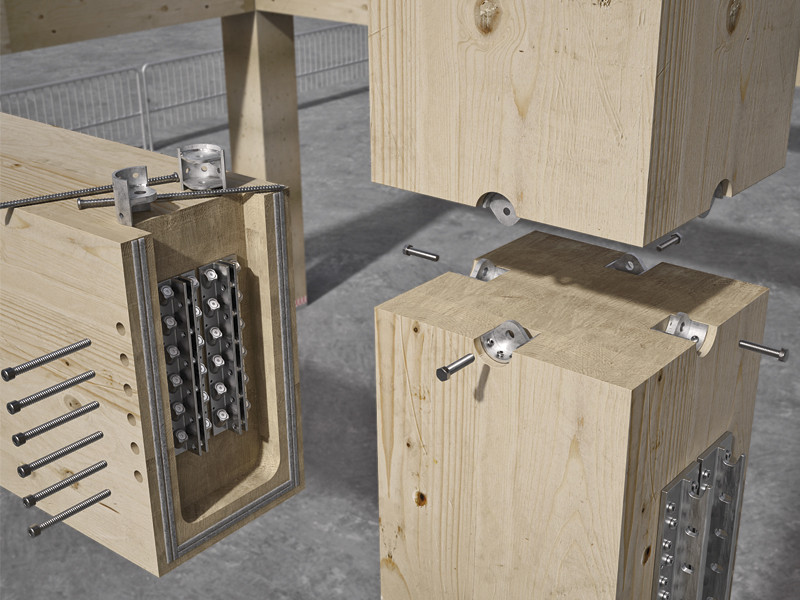

- Travi o pilastri in legno massiccio, lamellare o LVL.
Documentazione
Scheda Tecnica | |
---|---|
Certificato ETA | |
File CAD | |
File BIM.ifc | |
File BIM.rfa |
RADIAL
CODICE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pz. | |
---|---|---|---|---|---|

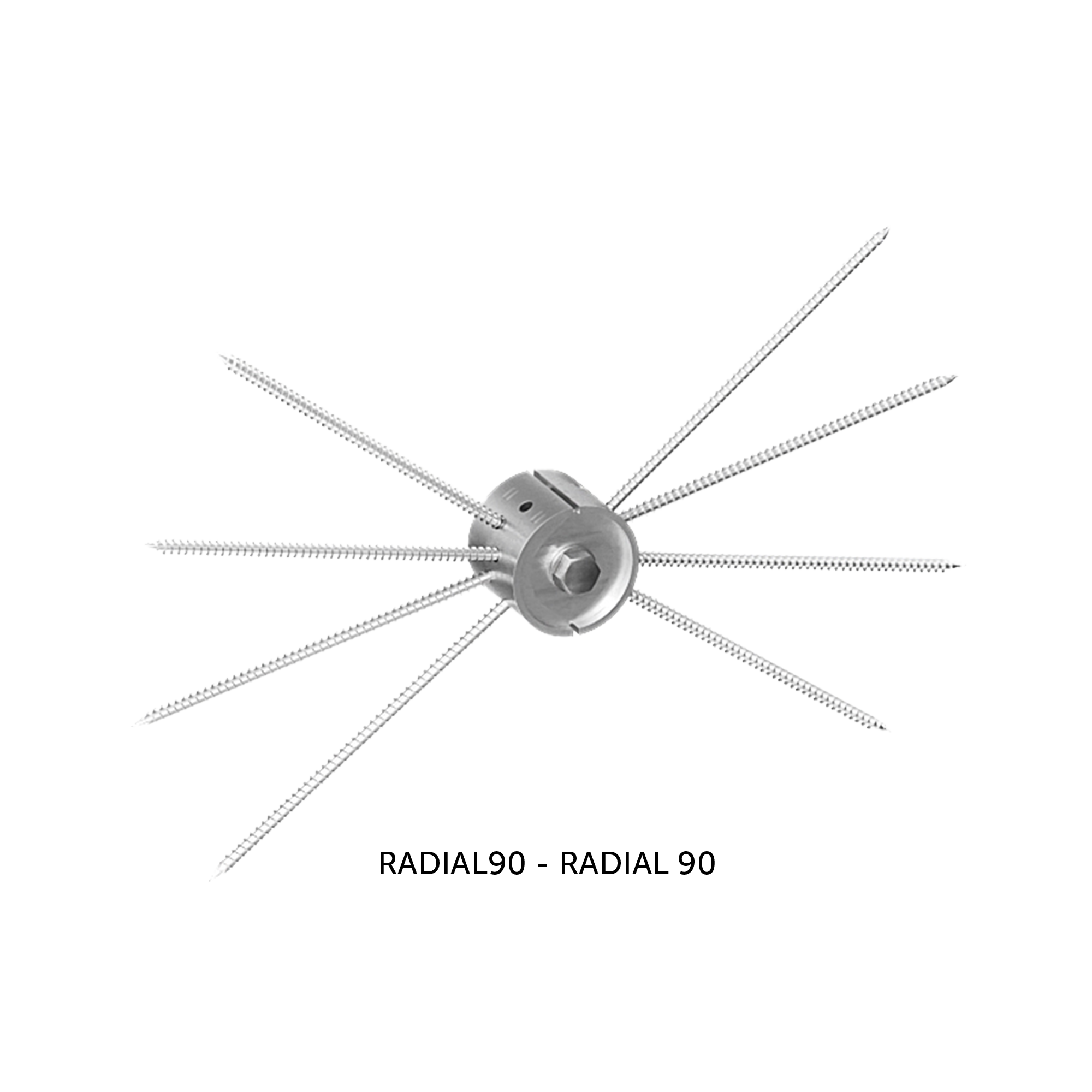

RADIAL90 | New | 90 | 65 | 74 | 10 |

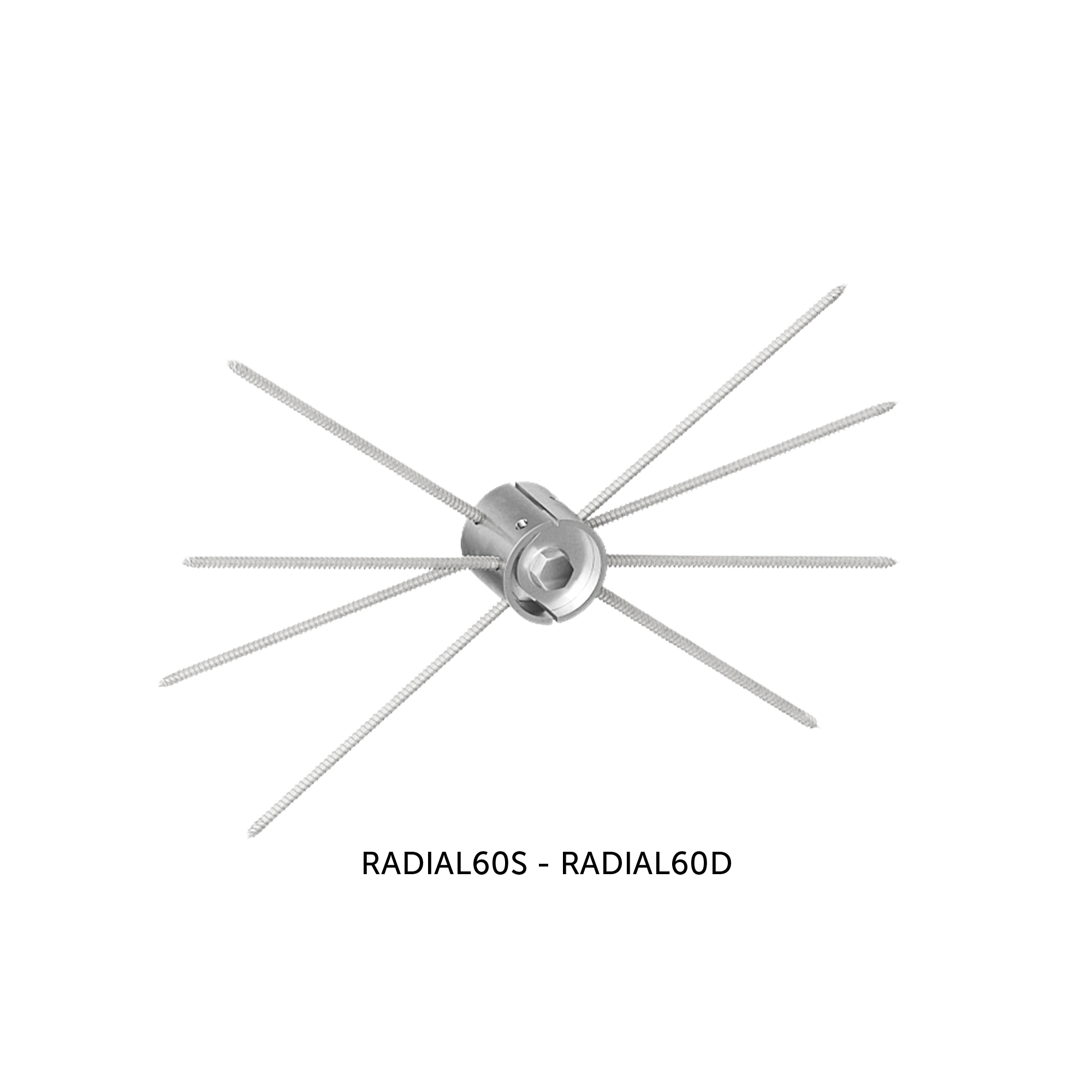

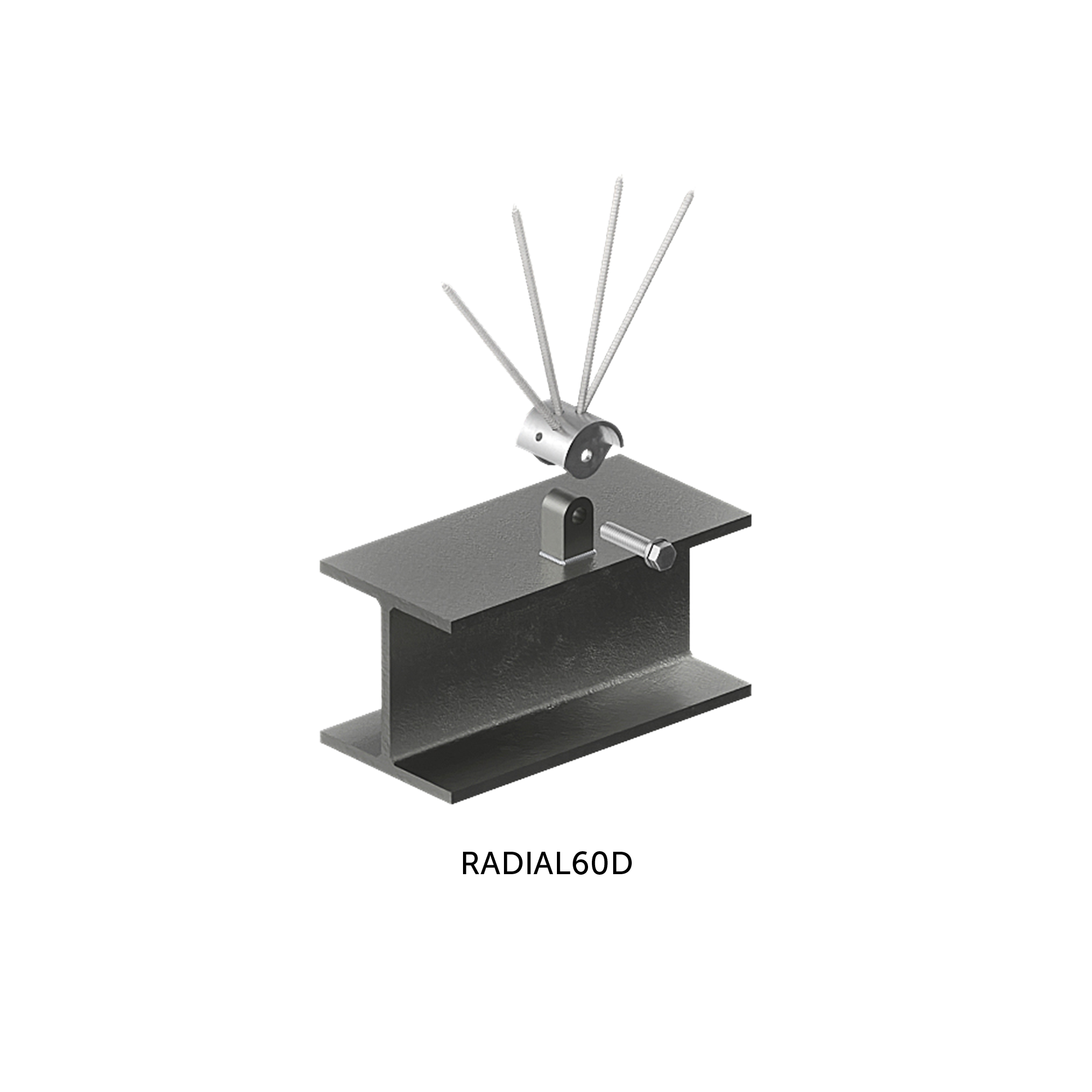

RADIAL60D | New | 60 | 55 | 49 | 10 |

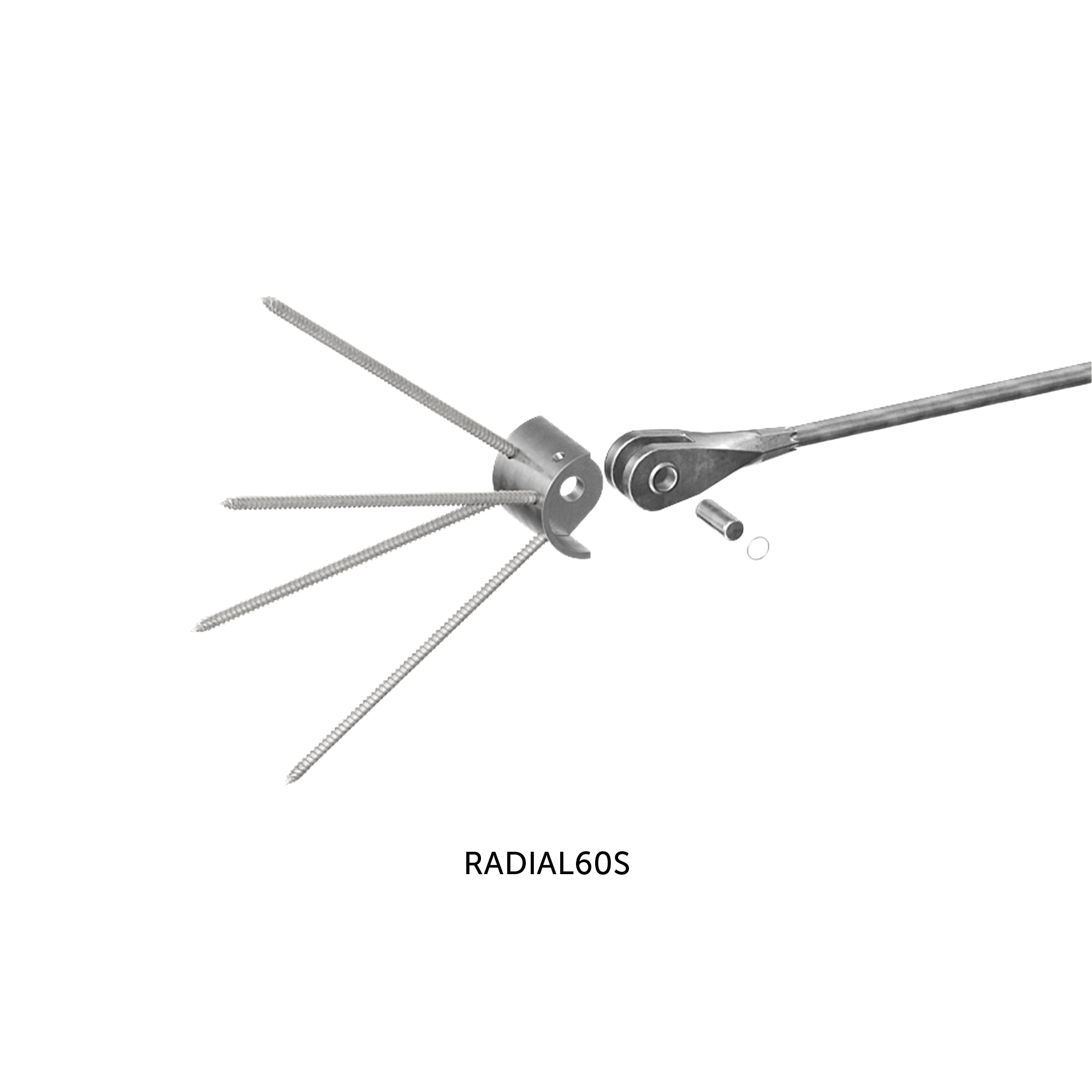

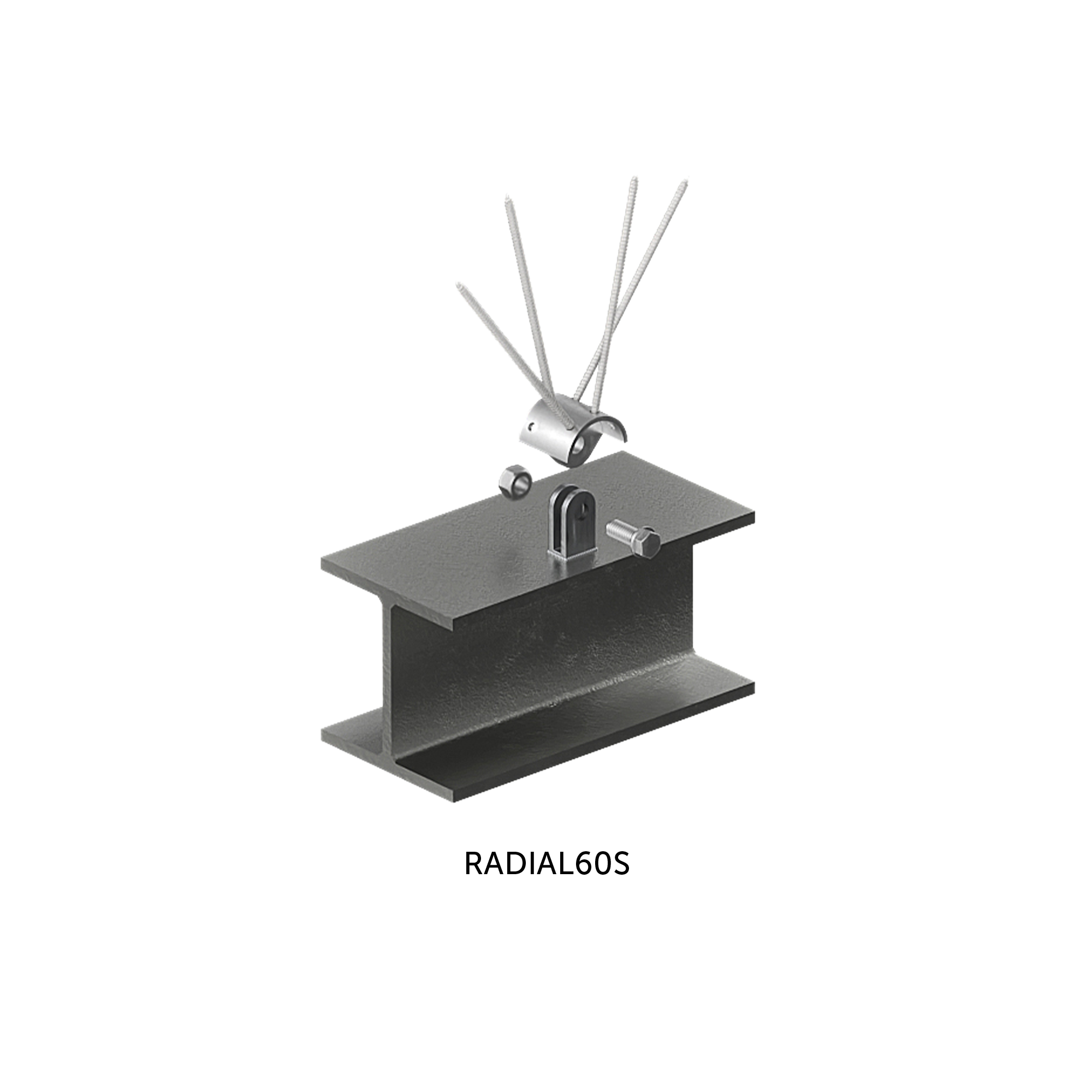

RADIAL60S | New | 60 | 55 | 49 | 10 |
RADIALKIT
CODICE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pz. | |
---|---|---|---|---|---|

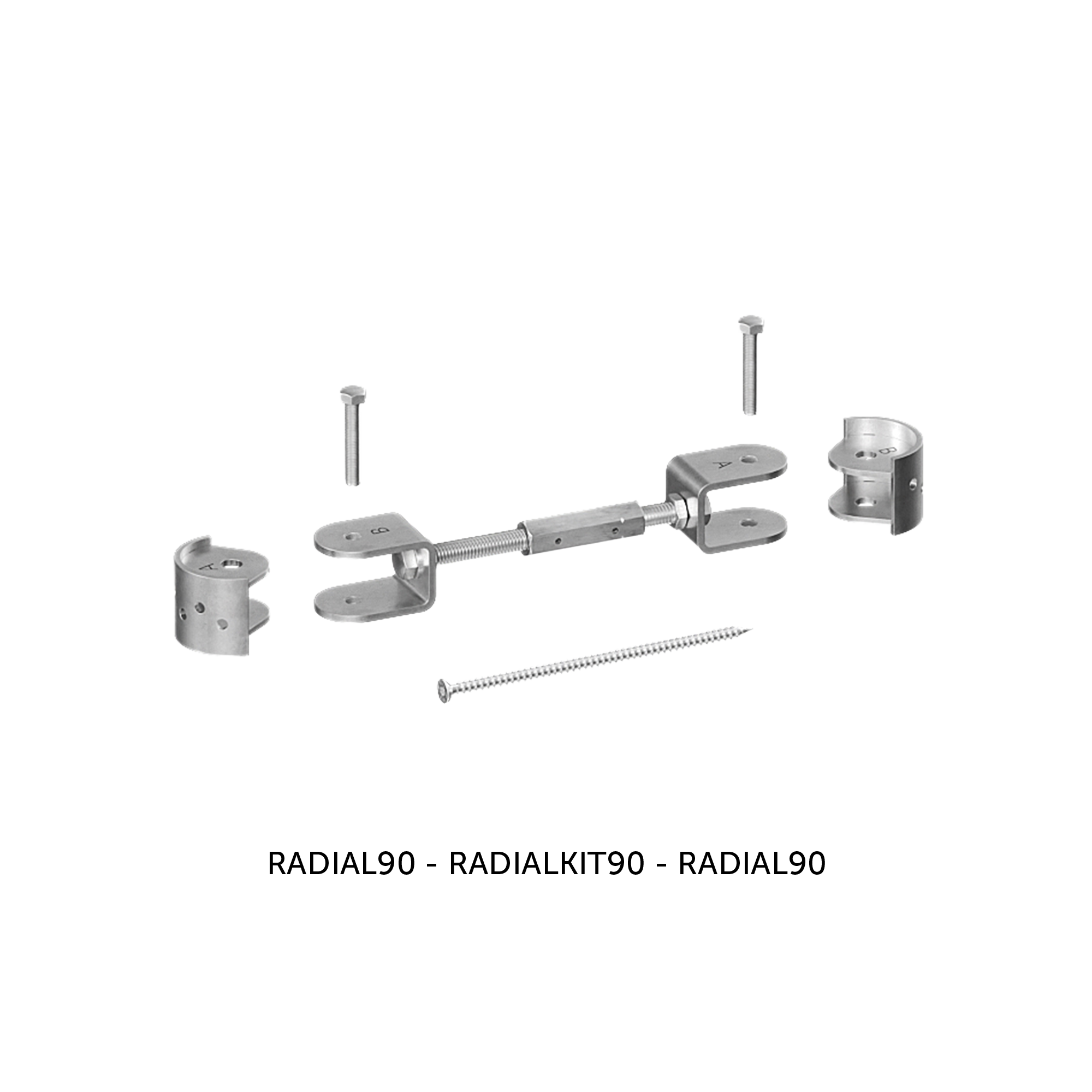

RADIALKIT90 | New | 60 | 60 | 6 | 5 |

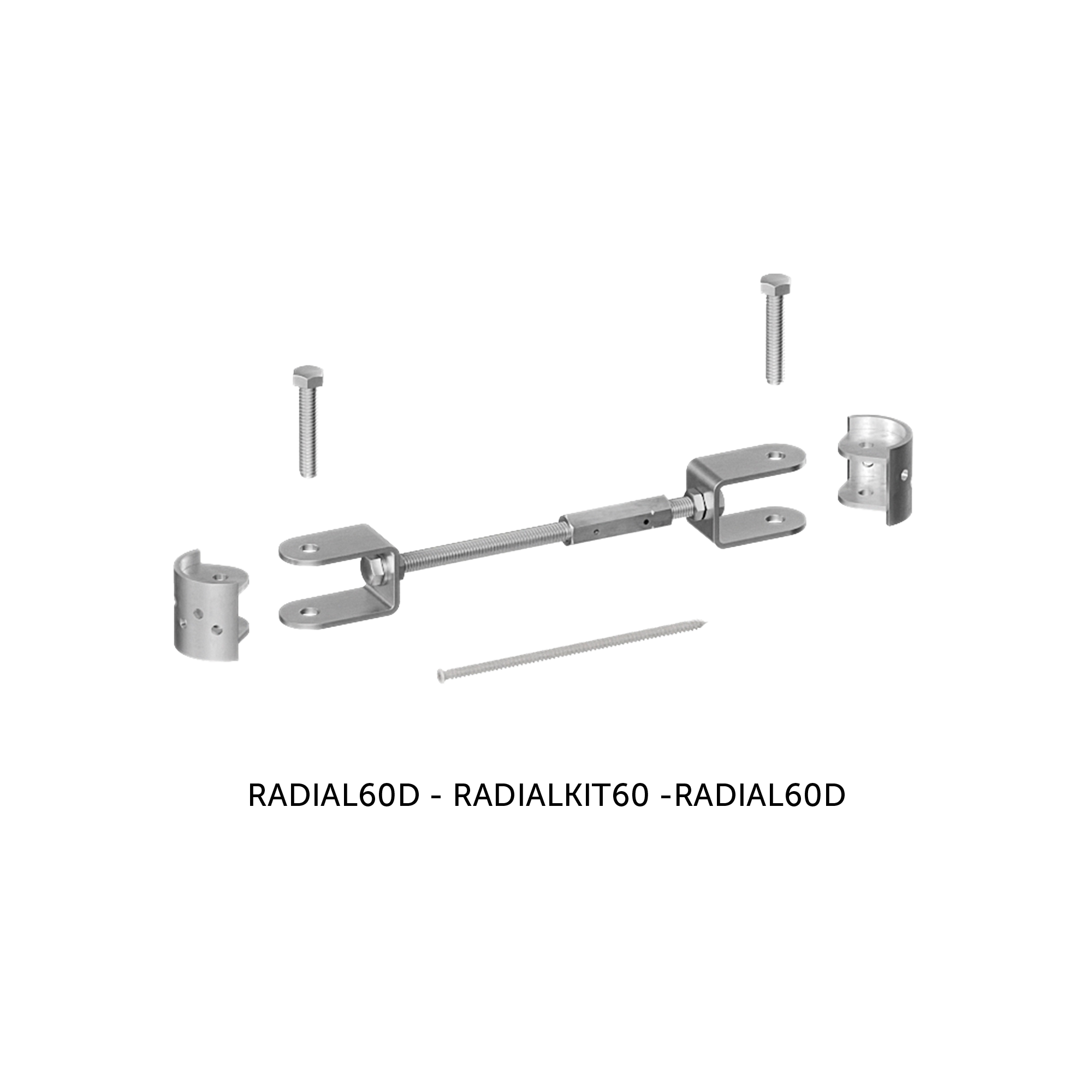

RADIALKIT60 | New | 40 | 51 | 5 | 5 |
RADBOLT
CODICE | d₁
[mm]
|
L
[mm]
|
SW | pz. | |
---|---|---|---|---|---|
RADBOLT1260 | New | 12 | 60 | - | 50 |
RADBOLT1245 | New | 16 | 45 | - | 100 |
RADBOLT16140 | New | 16 | 70 | - | 25 |
RADBOLT1670 | New | 16 | 70 | - | 25 |
RADBOLT16160 | New | 16 | 160 | - | 25 |
RADBOLT16180 | New | 16 | 180 | - | 25 |
RADBOLT16200 | New | 16 | 200 | - | 25 |
RADBOLT16220 | New | 16 | 220 | - | 25 |
RADBOLT16240 | New | 16 | 240 | - | 25 |
RADBOLT16300 | New | 16 | 300 | - | 25 |
