CONNETTORE A SCOMPARSA AD AGGANCIO LEGNO-LEGNO
LOCK T MINI

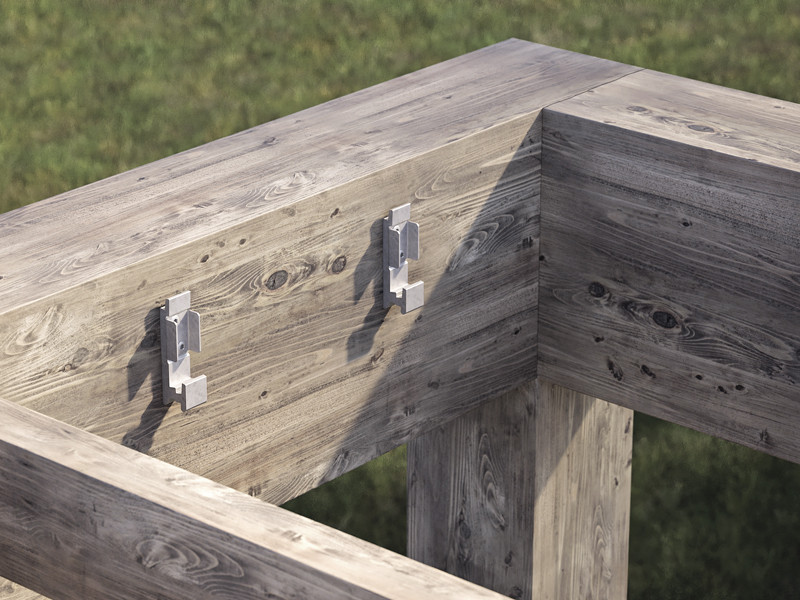

LOCK T MINI è l’innovativa piastra ad aggancio per giunzioni legno-legno completamente nascoste.

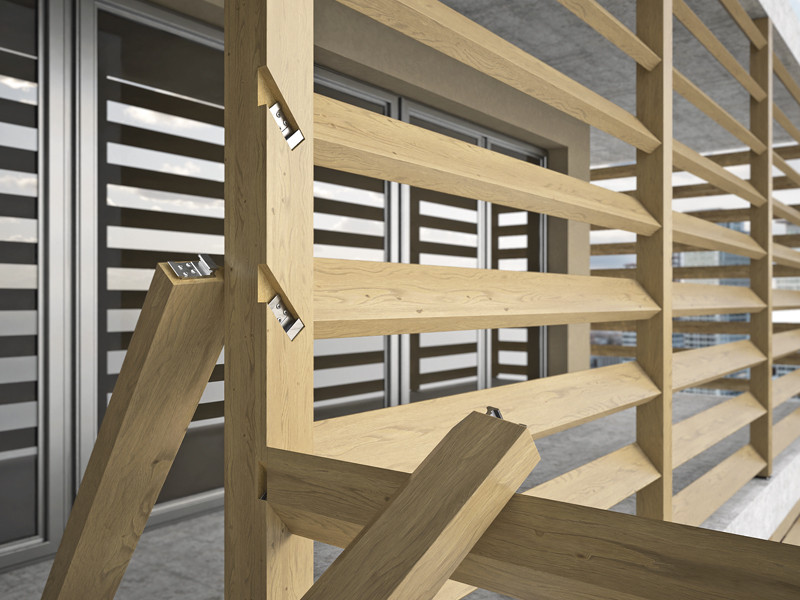

Smontabile con semplicità, è ideale per la realizzazione di piccole strutture temporanee ed è utilizzabile a scomparsa anche con elementi di sezione ridotta.

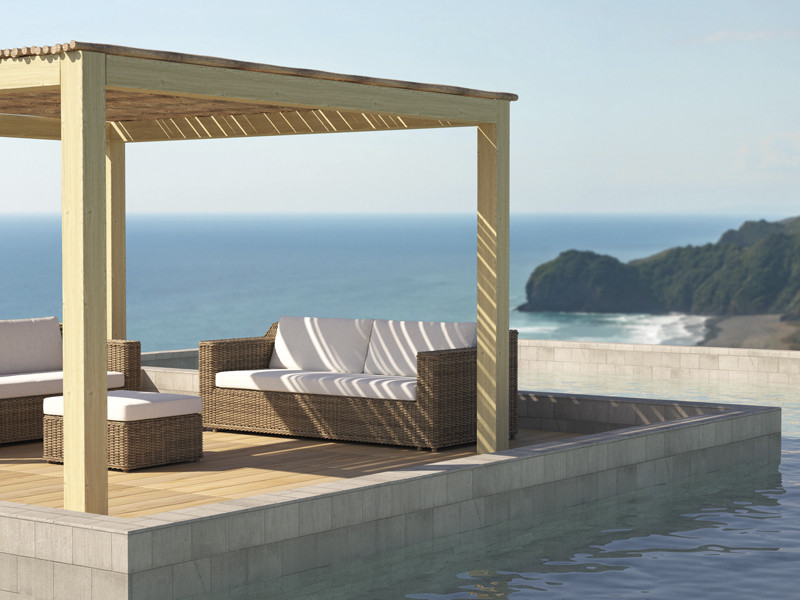

Ottimale per piccole strutture, gazebo e arredi, sia in ambienti interni che in applicazioni outdoor.
Video
LOCK T MINI: POSSENTE, AFFIDABILE, RIMOVIBILE, IDEALE PER AMBIENTI AGGRESSIVI.
LOCK T MINI consiste in una piastra forata tridimensionale in lega di alluminio. Concede un'ottima tolleranza di montaggio e può essere posato in molteplici configurazioni: con fresatura nell'elemento principale o nella trave secondaria per un'installazione a scomparsa, oppure senza tagli speciali per un'installazione a vista.

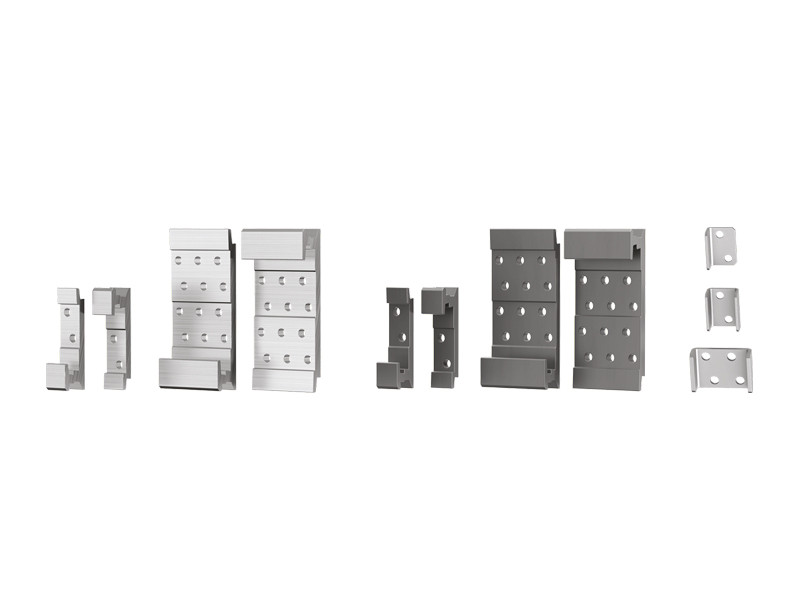

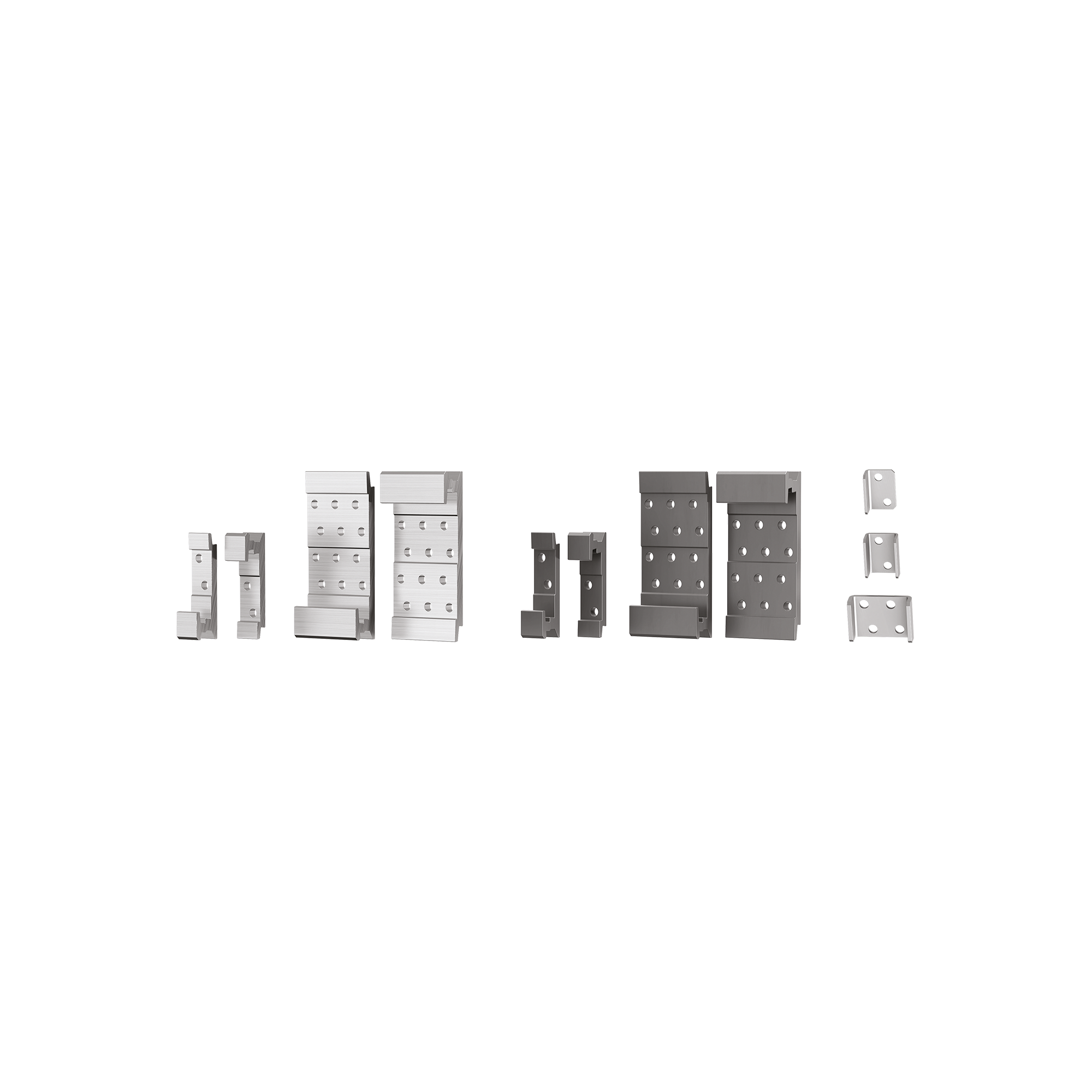

La piastra ad aggancio per giunzioni legno-legno LOCK T MINI è disponibile in due versioni: standard o EVO, verniciata in un esclusivo colore nero grafite. Tutte e due le versioni si possono utilizzare con tre varietà di viti: in acciaio inossidabile martensitico, in acciaio al carbonio e con rivestimento C4 EVO. L’ideale combinazione tra connettore e vite adempie tutte le esigenze di fissaggio, pensiamo agli ambienti aggressivi o alla presenza di legni aggressivi contenenti tannino, come castagno e rovere.
Le piastrine di bloccaggio laterale LOCK STOP e la vite anti-sfilamento verticale permettono di avere in ciascuna configurazione resistenze certificate in tutte le direzioni.
La giunzione con fresatura nell’elemento principale permette di soddisfare i requisiti di resistenza al fuoco.
Grazie al montaggio con un'unica tipologia di vite, l'installazione di LOCK T MINI è facile e veloce. Le due parti del connettore possono essere preinstallate sugli elementi in legno fuori opera, senza la necessità di eseguire fissaggi in cantiere.
Documentazione
Scheda Tecnica | |
---|---|
LOCK: Scelta del connettore e guida alla durabilità | |
Scheda Tecnica USA 🇺🇸 | |
Certificato ETA | |
Dichiarazione di prestazione (DOP) | Scarica |
File CAD | |
File BIM.ifc | |
File BIM.rfa | |
LOCK Calculator – Spreadsheet according to Eurocode 1995 | |
LOCK Calculator – Spreadsheet according to NDS (USA building code) |
LOCK T MINI
CODICE | B
[mm]
|
H
[mm]
|
P
[mm]
|
pz. |
---|---|---|---|---|
LOCKT1880 | 17.5 | 80 | 20 | 50 |
LOCKT3580 | 35 | 80 | 20 | 50 |
LOCKT35100 | 35 | 100 | 20 | 50 |
LOCKT35120 | 35 | 120 | 20 | 25 |
LOCKT53120 | 52.5 | 120 | 20 | 25 |
LOCK T MINI EVO
CODICE | B
[mm]
|
H
[mm]
|
P
[mm]
|
pz. |
---|---|---|---|---|
LOCKTEVO1880 | 17.5 | 80 | 20 | 50 |
LOCKTEVO3580 | 35 | 80 | 20 | 50 |
LOCKTEVO35100 | 35 | 100 | 20 | 50 |
LOCKTEVO35120 | 35 | 120 | 20 | 25 |
LOCKTEVO53120 | 52.5 | 120 | 20 | 25 |
LOCK STOP
CODICE | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
pz. |
---|---|---|---|---|---|
LOCKSTOP5 | 19 | 27.5 | 13 | 1.5 | 100 |
LOCKSTOP5U | 21.5 | 27.5 | 13 | 1.5 | 50 |
LOCKSTOP35 | 41 | 28.5 | 13 | 2.5 | 50 |
Voci di Capitolato
Fornitura e posa in opera di connettore a scomparsa ad aggancio legno-legno, tipo LOCK T MINI.
Marcatura CE in accordo a ETA 19/0831
Campi d'impiego:
– Giunzione legno-legno
Materiale:
– Piastra forata tridimensionale in lega di alluminio
Geometria:
Angolare: :
– H (mm) = :
– Piastra base (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
