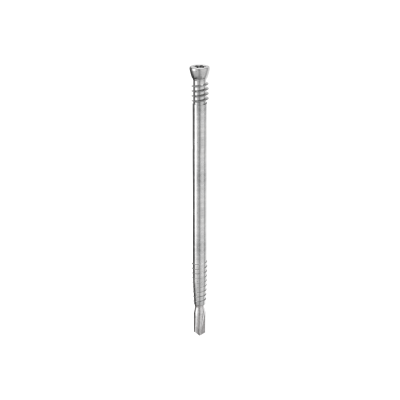

SPINOTTO AUTOFORANTE SBD PER GIUNZIONI TRAVI LEGNO A SCOMPARSA SU ACCIAIO E ALLUMINIO SBD

Lo spinotto autoforante SBD: giunzioni travi legno nascoste su piastre in acciaio con la punta più veloce sul mercato

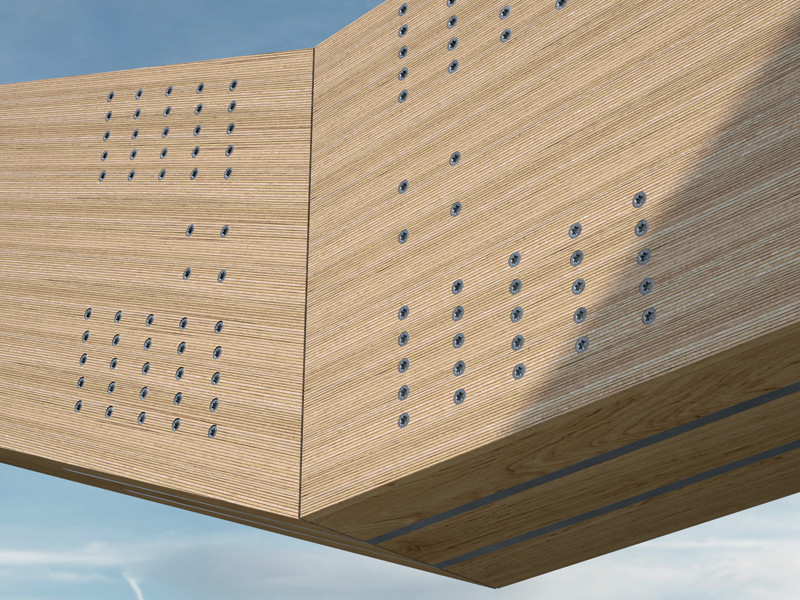

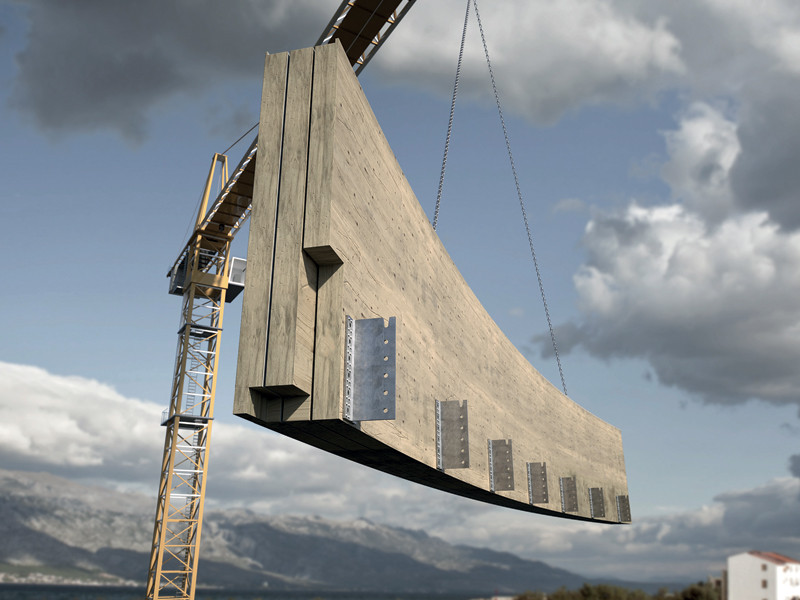

Lo spinotto autoforante SBD è il sistema di fissaggio Rothoblaas per realizzare giunzioni a scomparsa legno-acciaio e legno-alluminio, ideale per giuntare travi di testa, realizzare travi continue e ripristinare le forze di taglio e momento nelle strutture in legno di grandi dimensioni.

La nuova punta affusolata autoforante è la più veloce sul mercato: fora una piastra S355 di spessore 5 mm in soli 20 secondi (applicazione orizzontale con 25 kg di forza applicata), senza necessità di preforo nel metallo. Questa geometria riduce la forza di applicazione necessaria, consentendo l'installazione anche in posizioni difficili da raggiungere.

La testa cilindrica a scomparsa permette l'inserimento oltre la superficie del substrato in legno, garantendo resa estetica ottimale nelle giunzioni nascoste e soddisfacendo i requisiti di resistenza al fuoco. In acciaio al carbonio elettrozincato, è utilizzabile nelle classi di servizio SC1 e SC2. Bit TX40 incluso nella confezione.

Contatta l'agente

Descrizione
Documentazione
Codici e dimensioni
Prodotti correlati

Descrizione

SBD: doppio filetto, Ø7,5mm e valori di resistenza a taglio superiori per giunzioni trave legno a scomparsa

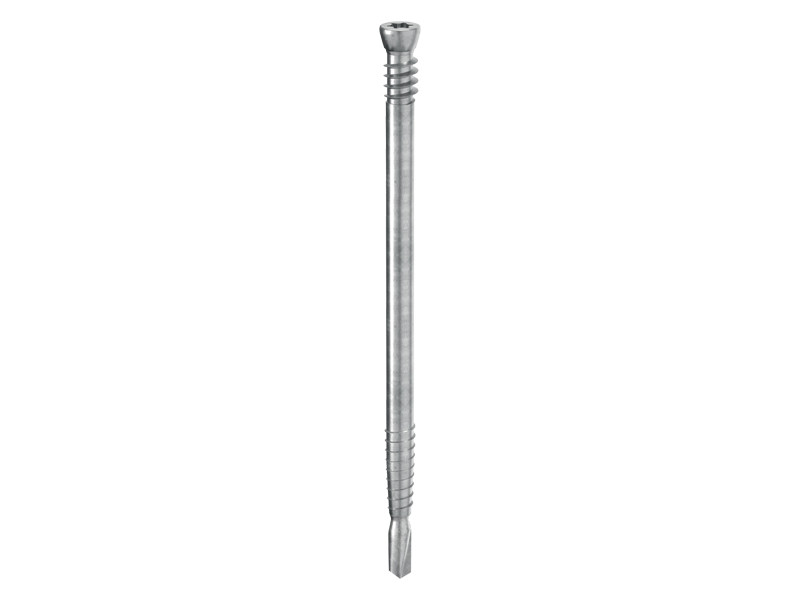

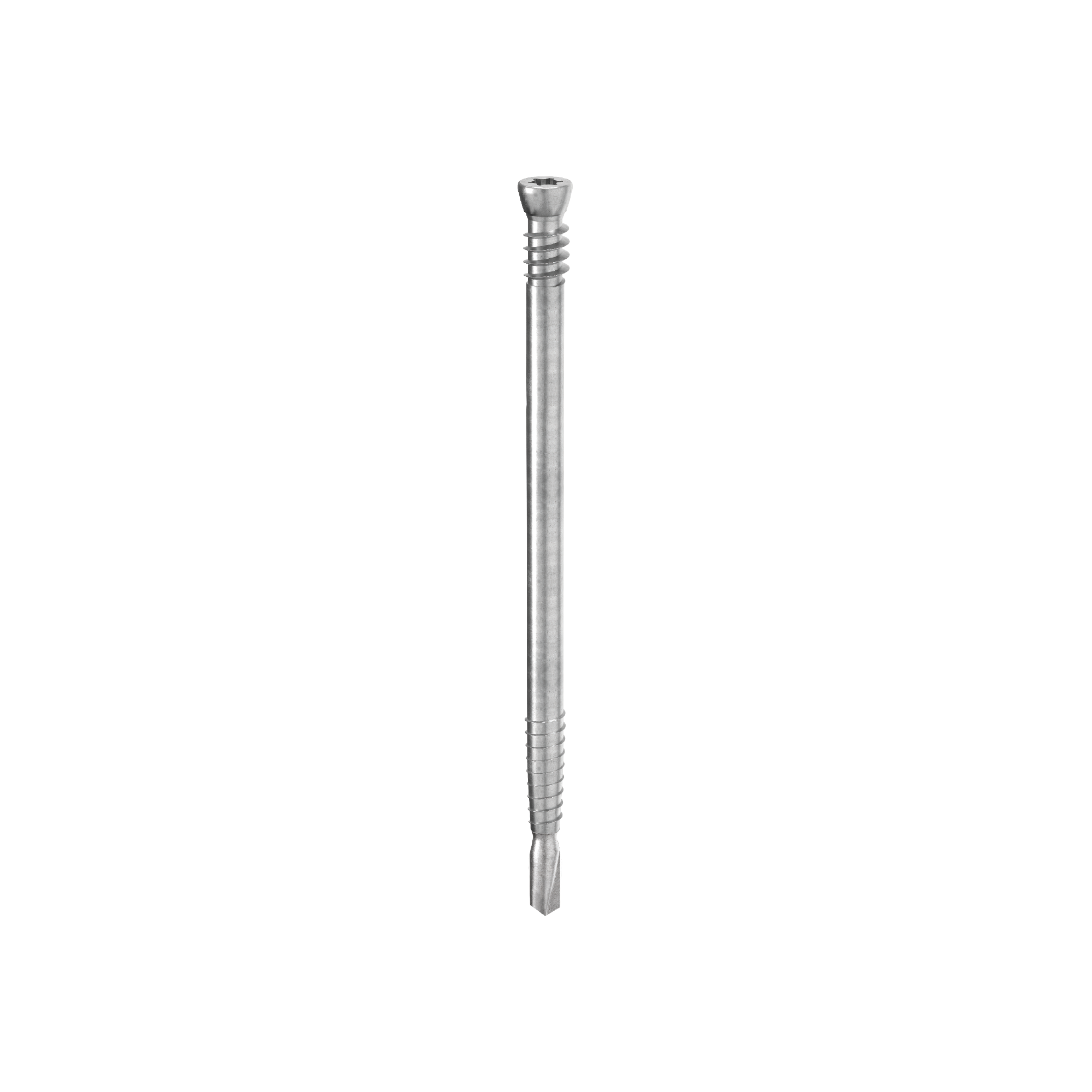

Il diametro di 7,5 mm garantisce resistenze a taglio superiori del 15% rispetto ad altre soluzioni sul mercato, ottimizzando il numero di spinotti necessari per ciascuna giunzione. Il doppio filetto è progettato con geometria specifica: il filetto b1 a ridosso della punta agevola l'avvitamento iniziale, mentre il filetto sottotesta b2 di lunghezza maggiorata garantisce la chiusura rapida e precisa del fissaggio legno acciaio.

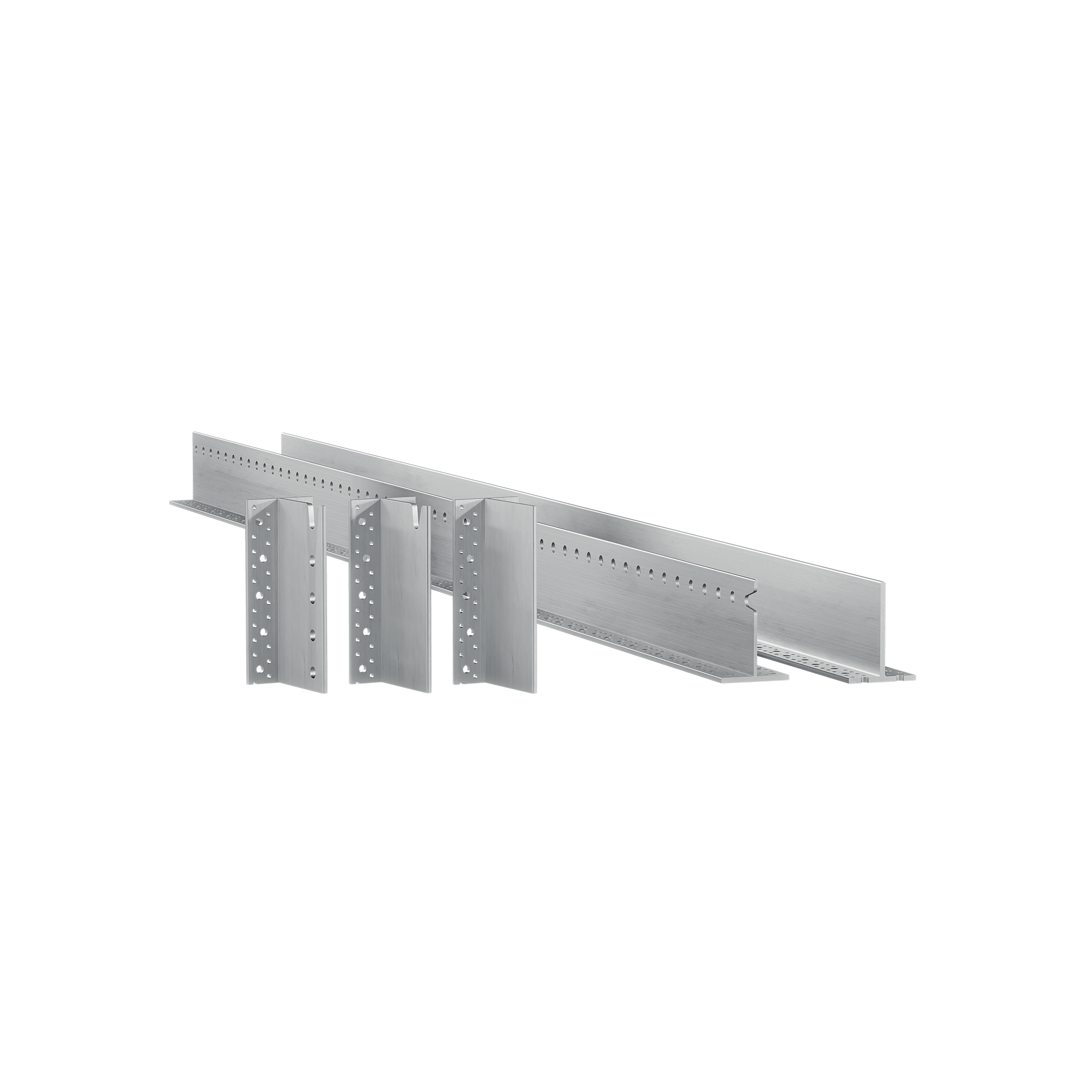

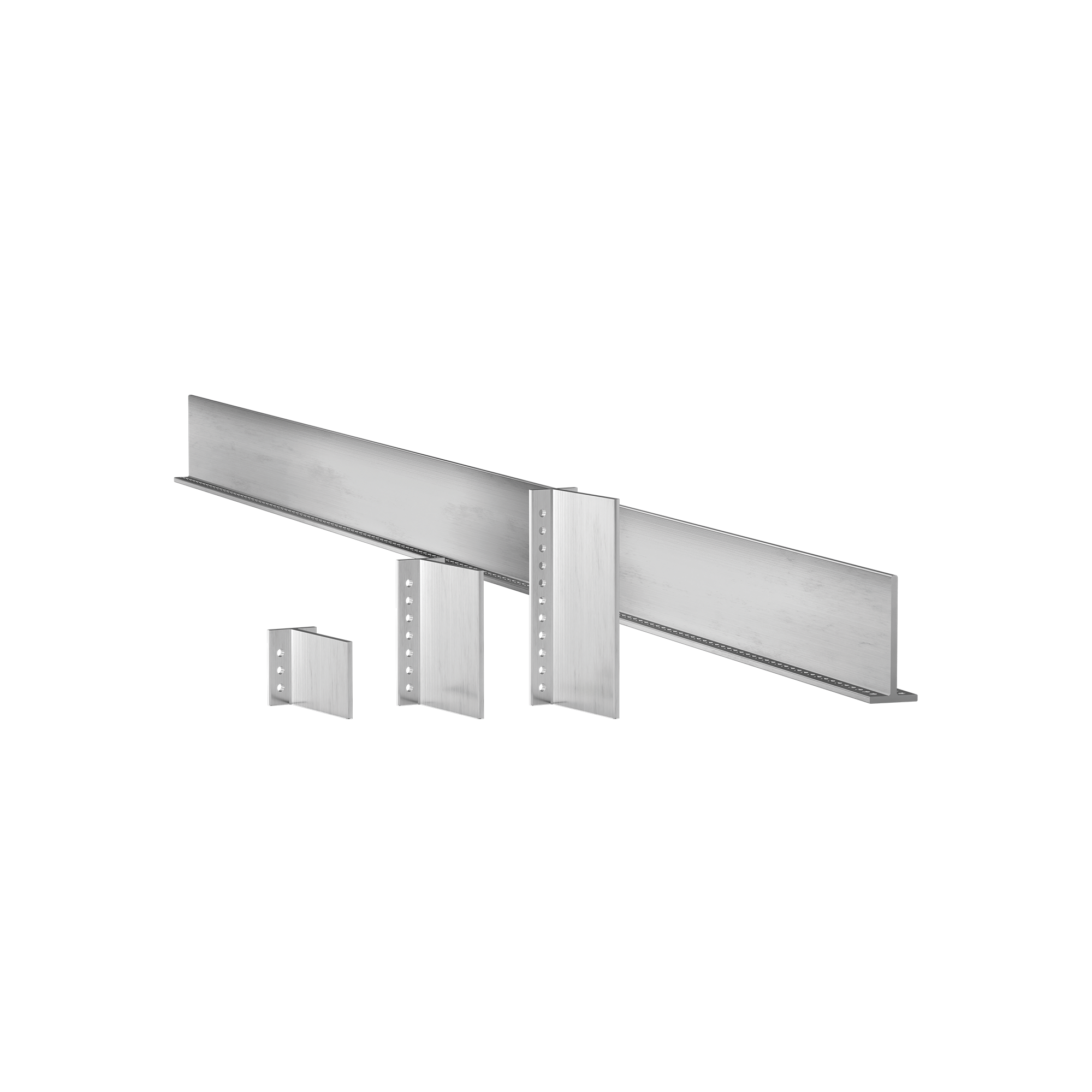

Il momento caratteristico di snervamento raggiunge 75 Nm per le versioni L≥95mm. I valori caratteristici di resistenza a taglio arrivano fino a 31,80 kN per la configurazione a 2 piastre interne (7,5×235mm, angolo 0°), in accordo a EN 1995:2014 e certificazione CE EN 14592. Compatibile con acciaio S235, S275 e S355 fino a 10mm (piastra singola) e con le staffe ALUMINI, ALUMIDI e ALUMAXI Rothoblaas.

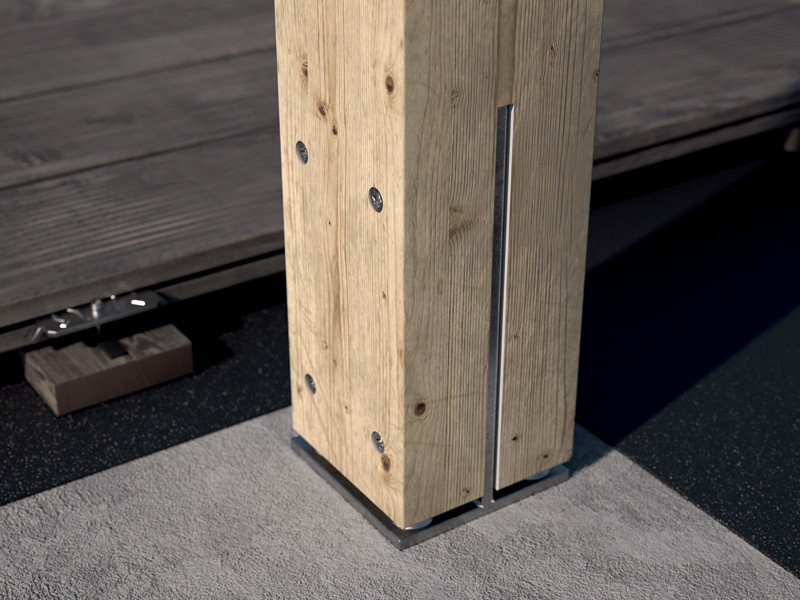

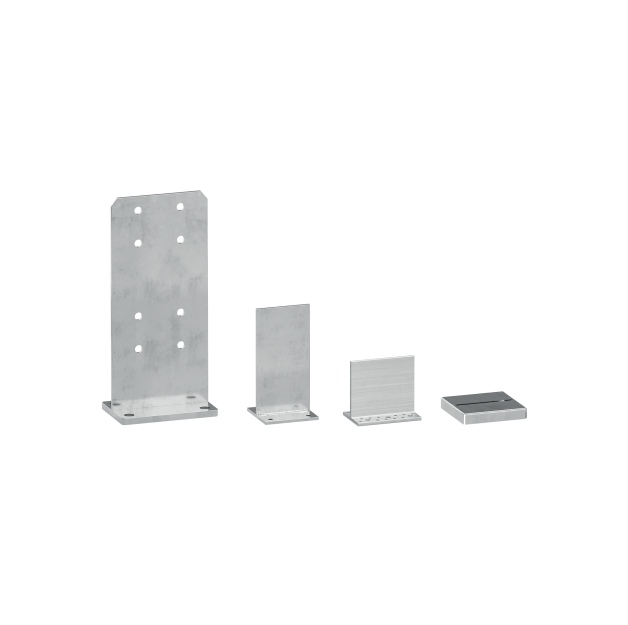

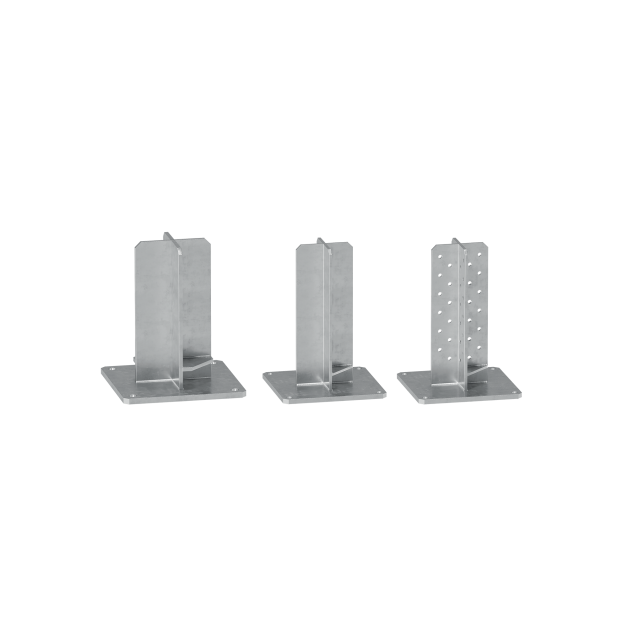

L'SBD è certificato e calcolato anche per il fissaggio di piastre standard Rothoblaas come i portapilastri TYP X o F70. Si consiglia l'avvitatore Mafell A 18M BL a 600-2100 rpm. Per la corretta installazione è fondamentale prevedere una fresatura nel legno maggiorata di 1-2 mm rispetto allo spessore della piastra, posizionando distanziatori SHIM per lo sfogo dei trucioli di acciaio.

Come si realizzano giunzioni di trave in legno a scomparsa con piastre in acciaio?

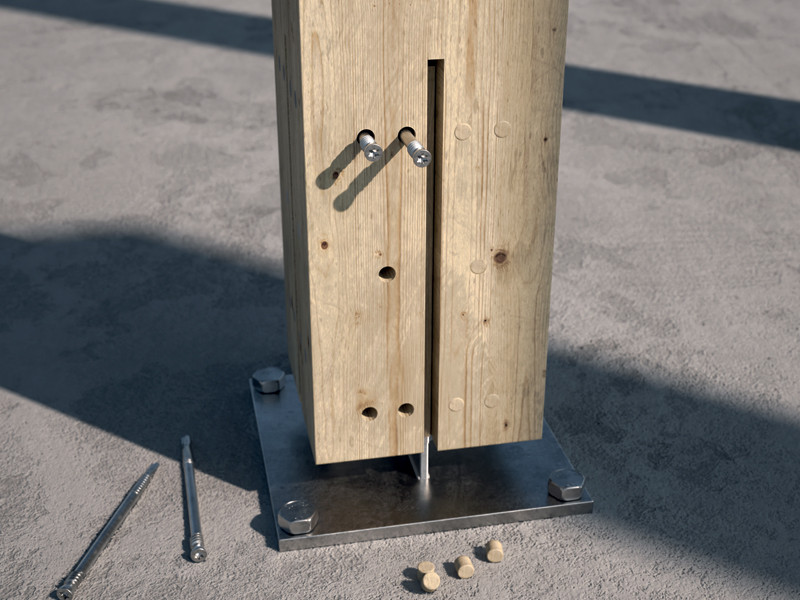

Lo spinotto autoforante SBD si avvita direttamente attraverso legno e piastra in acciaio interna senza preforo nel metallo: la punta affusolata fora sia il legno che la piastra in un'unica operazione. Il legno deve essere fresato per alloggiare la piastra con fresata maggiorata di 1-2mm.

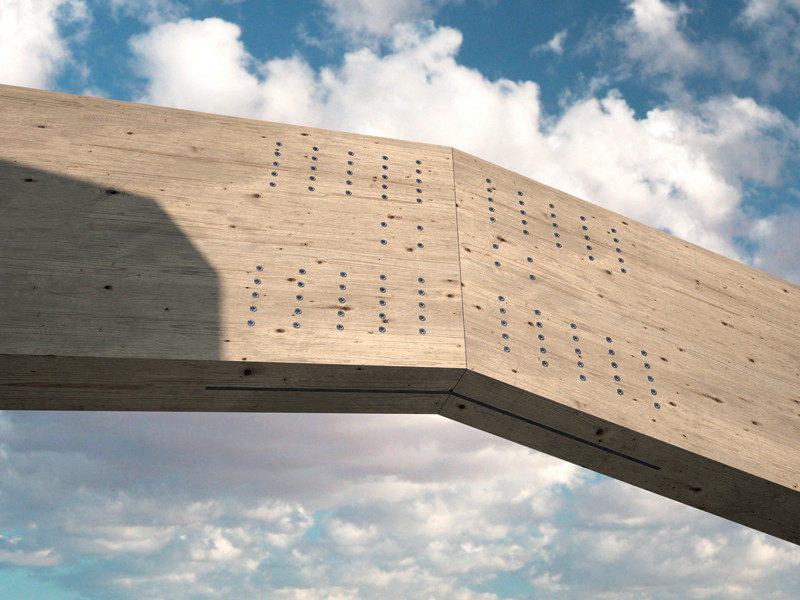

Il diametro ridotto di 7,5mm garantisce un'elevata rigidezza del giunto, mentre la testa cilindrica a scomparsa mantiene la giunzione completamente nascosta. La geometria del doppio filetto assicura il ripristino delle forze di taglio e del momento flettente tra le due travi, consentendo la realizzazione di travi continue anche in mezzeria.

Documentazione

Scheda Tecnica
Scegli una lingua
SBD Scheda Tecnica 2022
Scegli una lingua
File CAD

Scegli una lingua
File BIM.ifc

Scegli una lingua
File BIM.rfa

Scegli una lingua

SBD L ≥ 95 mm

CODICE	info	d₁ [mm]	L [mm]	d [in]	L [in]	TX	pz.
SBD7595	NEW TAPERED TIP	7.5	95	0.3	3 3/4''	TX40	50
SBD75115	NEW TAPERED TIP	7.5	115	0.3	4 1/2''	TX40	50
SBD75135	NEW TAPERED TIP	7.5	135	0.3	5 5/16''	TX40	50
SBD75155	NEW TAPERED TIP	7.5	155	0.3	6 1/8''	TX40	50
SBD75175	NEW TAPERED TIP	7.5	175	0.3	6 7/8''	TX40	50
SBD75195	NEW TAPERED TIP	7.5	195	0.3	7 11/16''	TX40	50
SBD75215	NEW TAPERED TIP	7.5	215	0.3	8 7/16''	TX40	50
SBD75235	NEW TAPERED TIP	7.5	235	0.3	9 1/4''	TX40	50
