VITE A TESTA PICCOLA
SHS AISI410

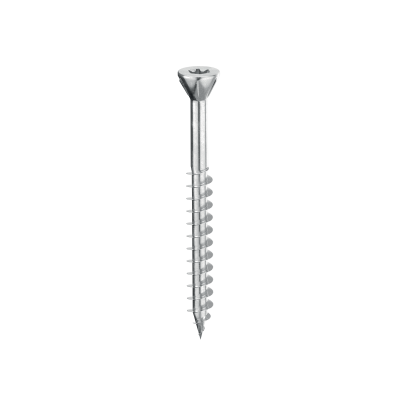

SHS AISI410 è la vite per legno a testa piccola progettata per uso su elementi in legno di spessore ridotto.
Grazie alle proprietà dell’acciaio inossidabile martensitico AISI410, è ideale per applicazioni all’esterno.

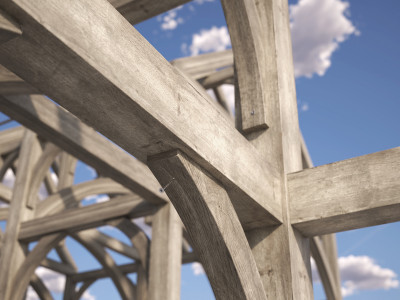

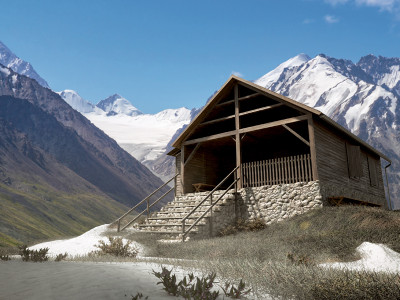

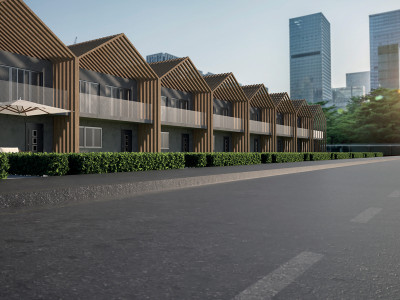

SHS AISI410: tra le viti per legno, il fissaggio ideale per piccole strutture esterne.

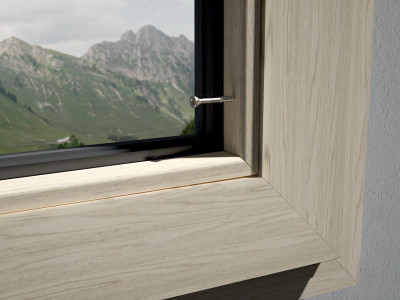

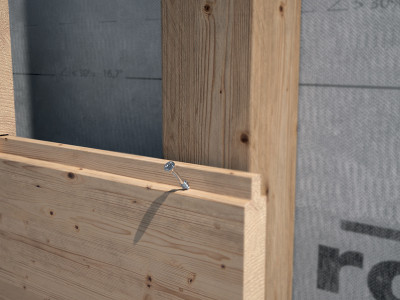

La testa di dimensioni ridotte e il filetto performante garantiscono un perfetto inserimento della vite negli elementi in legno di spessore ridotto.

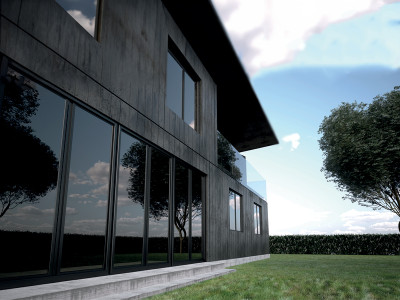

L’eccellente rapporto tra resistenza meccanica e resistenza alla corrosione la rendono il fissaggio perfetto tra le viti da legno per applicazione in contesti aggressivi, come gli ambienti esterni.
Documentazione
Scheda Tecnica
|
|
|---|---|
Guida Distanze Minime
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificato ETA
|
|
| Dichiarazione di prestazione (DOP) | Scarica |
File CAD
|

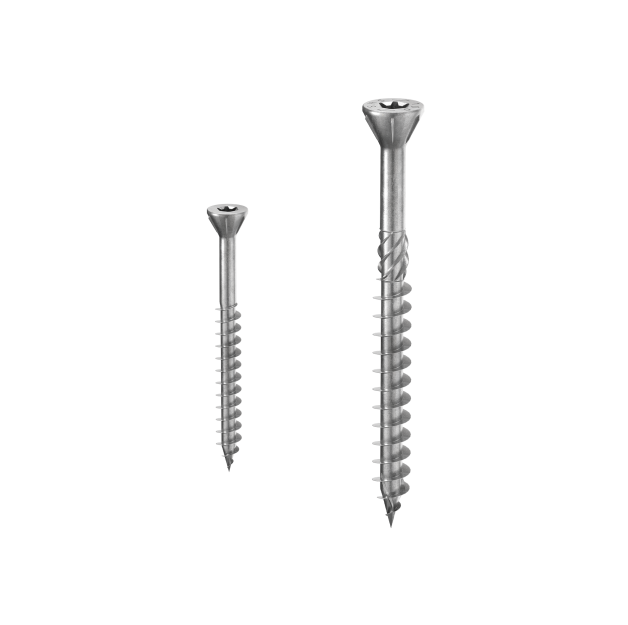

SHS XS AISI410 - Ø3.5
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
|---|---|---|---|---|---|---|---|---|---|
| SHS3540AS | - | 3.5 | 40 | 26 | 0.14 | 1 9/16'' | 1 1/32'' | TX10 | 500 |
| SHS3550AS | - | 3.5 | 50 | 34 | 0.14 | 1 15/16'' | 1 5/16'' | TX10 | 500 |
| SHS3560AS | - | 3.5 | 60 | 40 | 0.14 | 2 3/8'' | 1 9/16'' | TX10 | 500 |
SHS XS AISI410 - Ø4,5 - Ø5
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
|---|---|---|---|---|---|---|---|---|---|
| SHS4550AS | - | 4.5 | 50 | 30 | 0.18 | 1 15/16'' | 1 3/16'' | TX20 | 200 |
| SHS4560AS | - | 4.5 | 60 | 35 | 0.18 | 2 3/8'' | 1 3/8'' | TX20 | 200 |
| SHS4570AS | - | 4.5 | 70 | 40 | 0.18 | 2 3/4'' | 1 9/16'' | TX20 | 200 |
| SHS550AS | - | 5 | 50 | 24 | 0.2 | 1 15/16'' | 15/16'' | TX25 | 200 |
| SHS560AS | - | 5 | 60 | 30 | 0.2 | 2 3/8'' | 1 3/16'' | TX25 | 200 |
| SHS570AS | - | 5 | 70 | 35 | 0.2 | 2 3/4'' | 1 3/8'' | TX25 | 100 |
| SHS580AS | - | 5 | 80 | 40 | 0.2 | 3 1/8'' | 1 9/16'' | TX25 | 100 |
| SHS5100AS | - | 5 | 100 | 50 | 0.2 | 4'' | 1 15/16'' | TX25 | 100 |

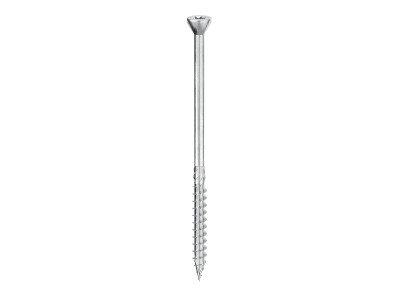

SHS AISI410 - Ø6 - Ø8
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
|---|---|---|---|---|---|---|---|---|---|
| SHS680AS | - | 6 | 80 | 40 | 0.24 | 3 1/8'' | 1 9/16'' | TX30 | 100 |
| SHS6100AS | - | 6 | 100 | 50 | 0.24 | 4'' | 1 15/16'' | TX30 | 100 |
| SHS6120AS | - | 6 | 120 | 60 | 0.24 | 4 3/4'' | 2 3/8'' | TX30 | 100 |
| SHS6140AS | - | 6 | 140 | 75 | 0.24 | 5 1/2'' | 2 15/16'' | TX30 | 100 |
| SHS6160AS | - | 6 | 160 | 75 | 0.24 | 6 1/4'' | 2 15/16'' | TX30 | 100 |
| SHS6180AS | - | 6 | 180 | 75 | 0.24 | 7 1/8'' | 2 15/16'' | TX30 | 100 |
| SHS6200AS | - | 6 | 200 | 75 | 0.24 | 8'' | 2 15/16'' | TX30 | 100 |
| SHS8120AS | - | 8 | 120 | 60 | 0.32 | 4 3/4'' | 2 3/8'' | TX40 | 100 |
| SHS8140AS | - | 8 | 140 | 60 | 0.32 | 5 1/2'' | 2 3/8'' | TX40 | 100 |
| SHS8160AS | - | 8 | 160 | 80 | 0.32 | 6 1/4'' | 3 1/8'' | TX40 | 100 |
| SHS8180AS | - | 8 | 180 | 80 | 0.32 | 7 1/8'' | 3 1/8'' | TX40 | 100 |
| SHS8200AS | - | 8 | 200 | 80 | 0.32 | 8'' | 3 1/8'' | TX40 | 100 |
| SHS8220AS | - | 8 | 220 | 80 | 0.32 | 8 5/8'' | 3 1/8'' | TX40 | 100 |
| SHS8240AS | - | 8 | 240 | 80 | 0.32 | 9 1/2'' | 3 1/8'' | TX40 | 100 |
| SHS8260AS | - | 8 | 260 | 80 | 0.32 | 10 1/4'' | 3 1/8'' | TX40 | 100 |
| SHS8280AS | - | 8 | 280 | 80 | 0.32 | 11'' | 3 1/8'' | TX40 | 100 |

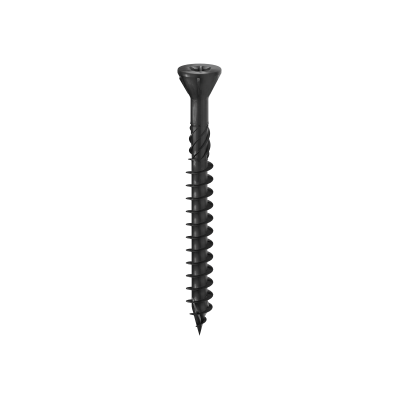

SHS N AISI410
| CODICE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pz. |
|---|---|---|---|---|---|---|---|---|---|
| SHS4550ASN | - | 4.5 | 50 | 30 | 0.18 | 1 15/16'' | 1 3/16'' | TX20 | 100 |
| SHS4560ASN | - | 4.5 | 60 | 35 | 0.18 | 2 3/8'' | 1 3/8'' | TX20 | 100 |
| SHS550ASN | - | 5 | 50 | 24 | 0.2 | 1 15/16'' | 15/16'' | TX25 | 100 |
| SHS560ASN | - | 5 | 60 | 30 | 0.2 | 2 3/8'' | 1 3/16'' | TX25 | 200 |
