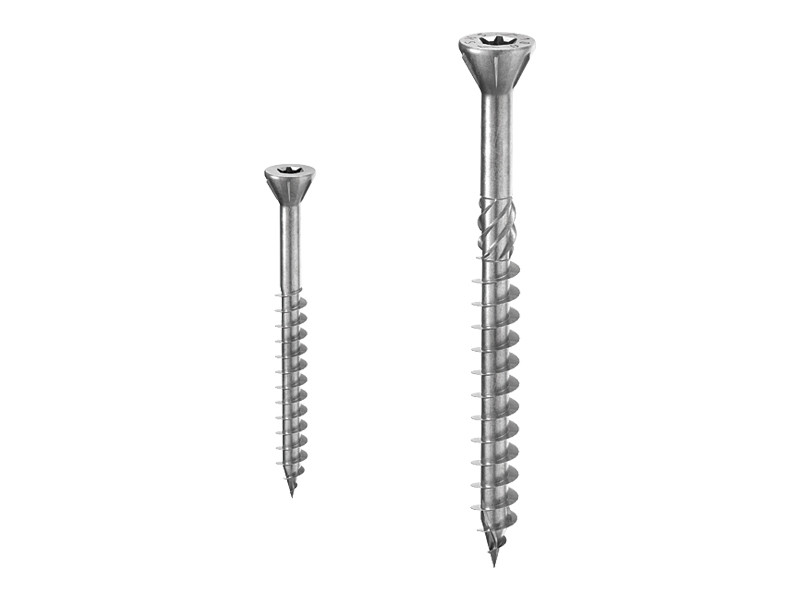

VITI PER FISSAGGIO PERLINE E TAVOLE MASCHIATE A TESTA SVASATA 60° SHS

Viti per fissaggio perline SHS: testa piccola 60° e punta 3 THORNS per un inserimento preciso senza aperture nel legno

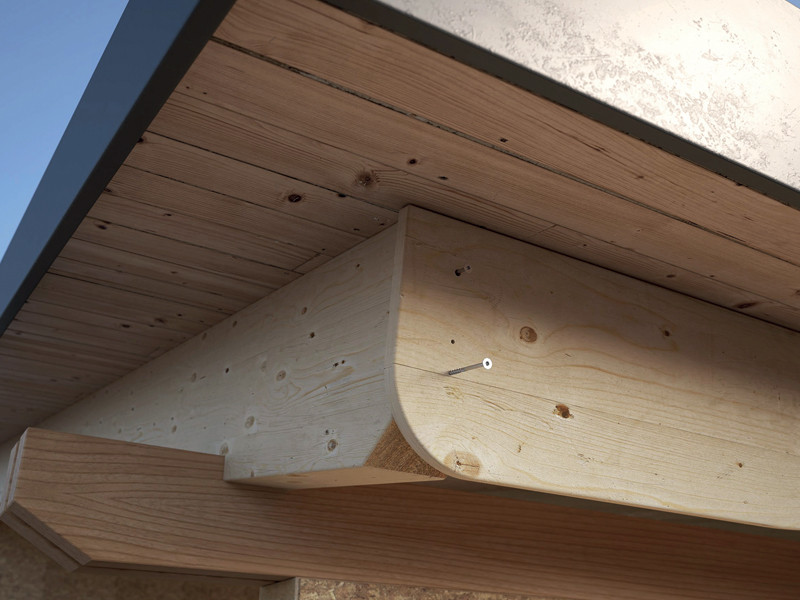

Le viti per fissaggio perline SHS sono progettate per il fissaggio di perline, tavole maschiate e piccoli elementi in legno dove è richiesta precisione e invisibilità del fissaggio. La testa svasata a 60°, più piccola rispetto alle viti standard, si inserisce in modo netto senza creare aperture o deformazioni nel legno, garantendo una superficie di posa perfettamente pulita.

La versione Ø3,5 mm con punta 3 THORNS è ideale per l'applicazione diretta nelle fughe tra le perline, consentendo un fissaggio invisibile a vista. Disponibile anche nei diametri 4, 4,5 e 5 mm per applicazioni su spessori maggiori come pannelli a base di legno, MDF, HDF, LDF, legno massiccio, lamellare, X-LAM e LVL.

In acciaio al carbonio elettrozincato, la vite SHS assicura durabilità nelle classi di servizio SC1 e SC2, con resistenza alla corrosività atmosferica fino a C2. L'impronta Torx maggiorata (TX10 per Ø3,5 – TX25 per Ø4/4,5 – TX30 per Ø5) permette l'utilizzo di BIT più grandi rispetto alle viti standard, offrendo maggiore comodità di installazione anche in posizioni scomode. Il bit è incluso nella confezione.

Contatta l'agente

Descrizione
Documentazione
Codici e dimensioni
Prodotti correlati

Descrizione

SHS: impronta Torx maggiorata e punta 3 THORNS per precisione e robustezza nelle lavorazioni di finitura

A differenza delle comuni viti per carpenteria, la vite piccola per legno SHS monta un'impronta Torx di dimensioni maggiorate: TX25 per i diametri 4 e 4,5 mm, TX30 per il diametro 5 mm. Questo consente di applicare una coppia di serraggio superiore senza rischio di slittamento del bit, garantendo robustezza e precisione anche in installazioni scomode o con accesso limitato.

La punta 3 THORNS riduce la forza di inserimento e previene aperture o spaccature nel legno — elemento critico su tavole sottili, pannelli nobilitati e placcati. I valori caratteristici di resistenza ad estrazione raggiungono fino a 3,79 kN per la versione Ø5×120 mm su legno di conifera (ε=90°), conformi a ETA-11/0030.

Certificata CE ETA-11/0030 e UKTA-0836 22/6195, la vite per perline legno SHS rispetta la normativa EN 1995:2014 per i valori statici di taglio e trazione. Disponibile in lunghezze da 30 a 120 mm (fino a 1000 mm per usi speciali), copre una gamma applicativa completa per fissaggi su tutti i principali pannelli a base di legno.

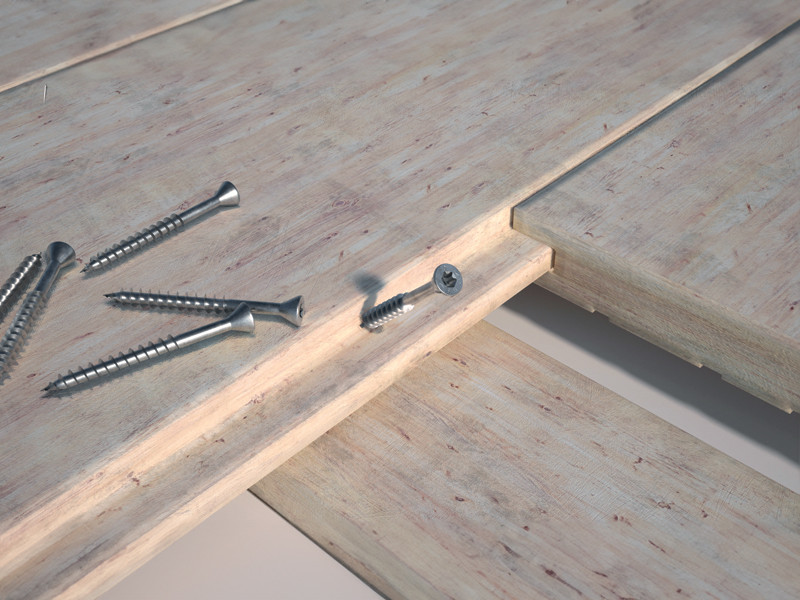

Come si fissano le perline in legno senza che le viti si vedano?

La SHS Ø3,5 mm si applica direttamente nella fuga tra le perline grazie alla testa piccola svasata 60°, che scorre nel legno senza lasciare aperture visibili sulla superficie a vista.

La geometria a 60° della testa è più stretta di quella delle viti standard (82°-90°), permettendo l'inserimento nei punti di giunzione senza intaccare la superficie a vista. La punta 3 THORNS facilita l'avvitamento anche su spessori ridotti, riducendo il rischio di spaccature sul bordo delle tavole.

Documentazione

SHS Ø3,5

CODICE	info	d₁ [mm]	L [mm]	b [mm]	d [in]	L [in]	b [in]	TX	pz.
SHS3530	3 THORNS TIP	3.5	30	20	0.14	1 3/16''	13/16''	TX10	500
SHS3540	3 THORNS TIP	3.5	40	26	0.14	1 9/16''	1 1/32''	TX10	500
SHS3550	3 THORNS TIP	3.5	50	34	0.14	1 15/16''	1 5/16''	TX10	500
SHS3560	3 THORNS TIP	3.5	60	40	0.14	2 3/8''	1 9/16''	TX10	500

SHS Ø4 - Ø4,5 - Ø5

CODICE	info	d₁ [mm]	L [mm]	b [mm]	d [in]	L [in]	b [in]	TX	pz.
SHS440	-	4	40	24	0.16	1 9/16''	15/16''	TX25	500
SHS450	-	4	50	30	0.16	1 15/16''	1 3/16''	TX25	400
SHS460	-	4	60	35	0.16	2 3/8''	1 3/8''	TX25	200
SHS470	-	4	70	40	0.16	2 3/4''	1 9/16''	TX25	200
SHS4550	-	4.5	50	30	0.18	1 15/16''	1 3/16''	TX25	200
SHS4560	-	4.5	60	35	0.18	2 3/8''	1 3/8''	TX25	200
SHS4570	-	4.5	70	40	0.18	2 3/4''	1 9/16''	TX25	200
SHS550	3 THORNS TIP	5	50	24	0.2	1 15/16''	15/16''	TX30	200
SHS560	-	5	60	30	0.2	2 3/8''	1 3/16''	TX30	200
SHS570	3 THORNS TIP	5	70	35	0.2	2 3/4''	1 3/8''	TX30	200
SHS580	3 THORNS TIP	5	80	40	0.2	3 1/8''	1 9/16''	TX30	200
SHS590	-	5	90	45	0.2	3 1/2''	1 3/4''	TX30	200
SHS5100	3 THORNS TIP	5	100	50	0.2	4''	1 15/16''	TX30	200
SHS5120	3 THORNS TIP	5	120	60	0.2	4 3/4''	2 3/8''	TX30	200
