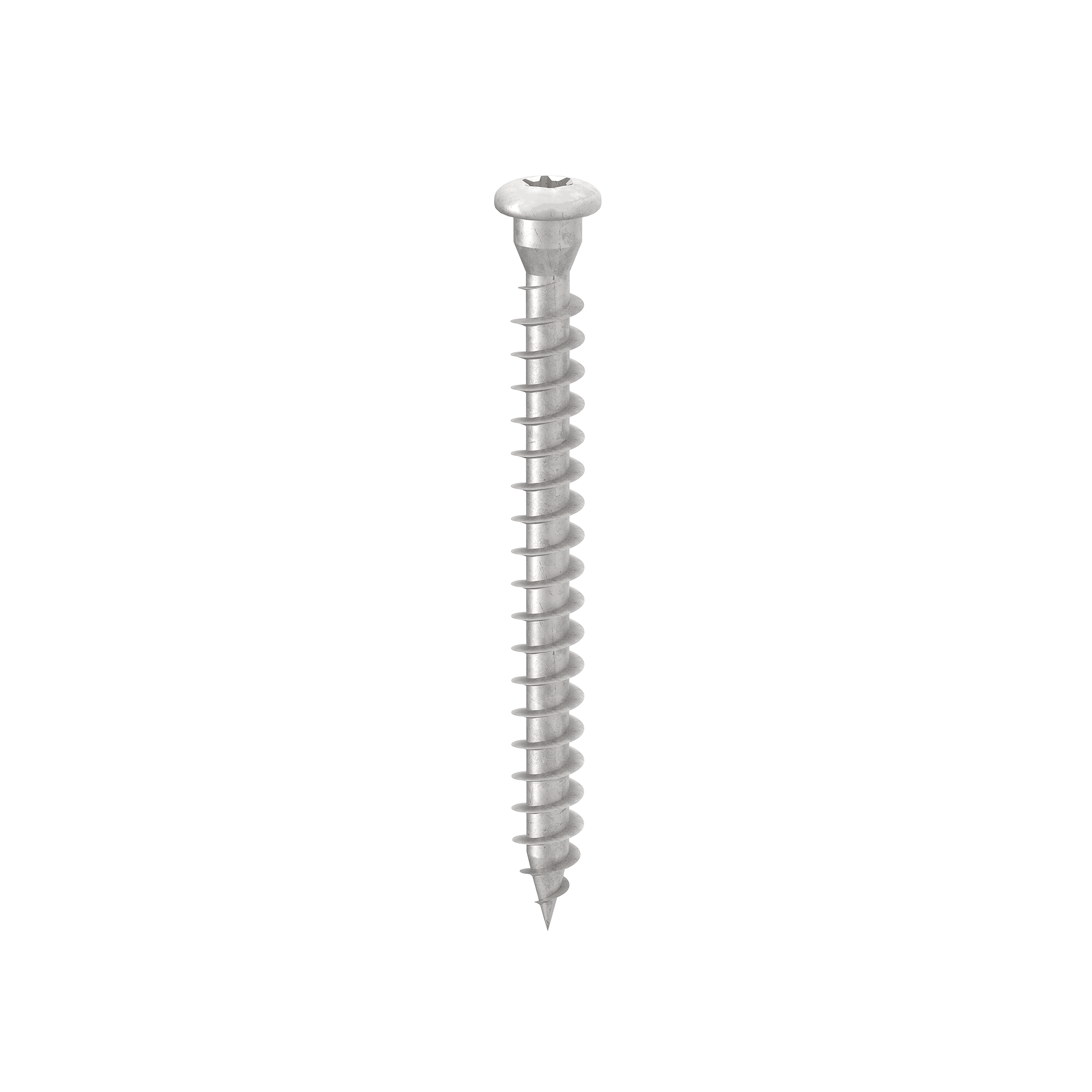

VITE A TESTA TONDA PER PIASTRE
LBS EVO

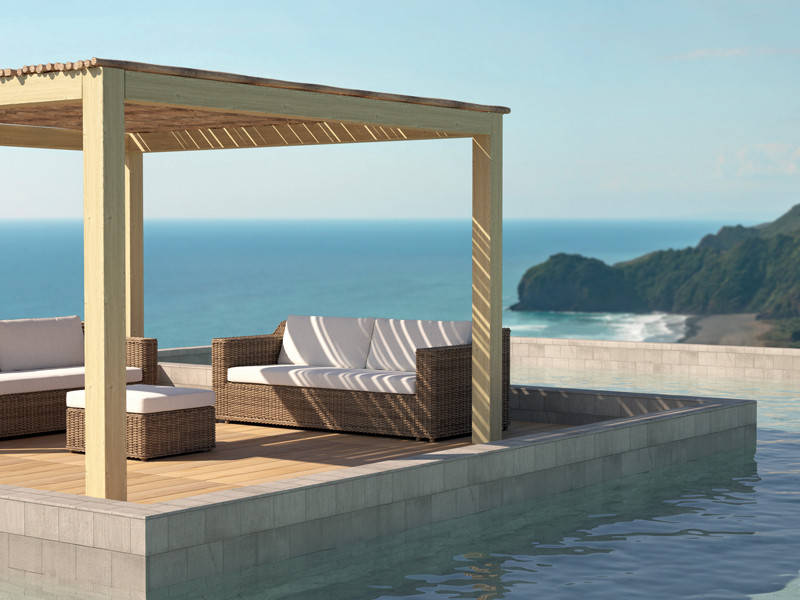

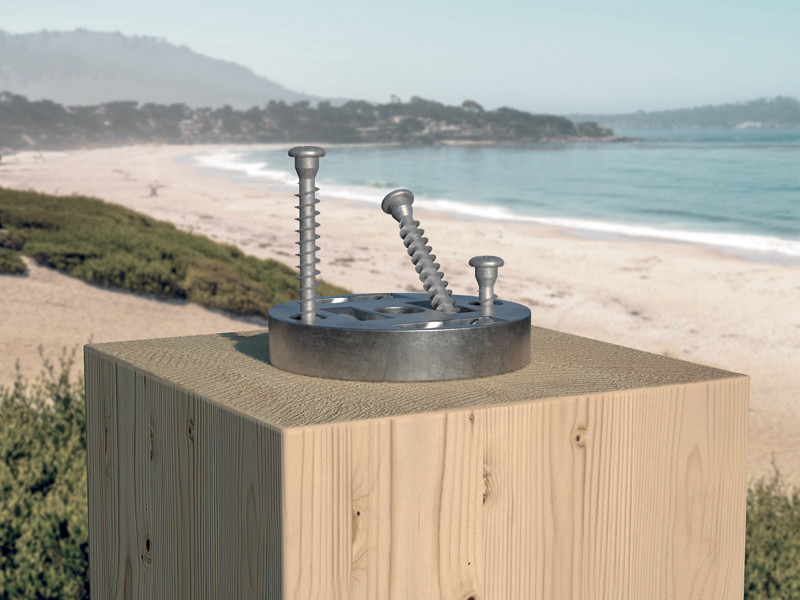

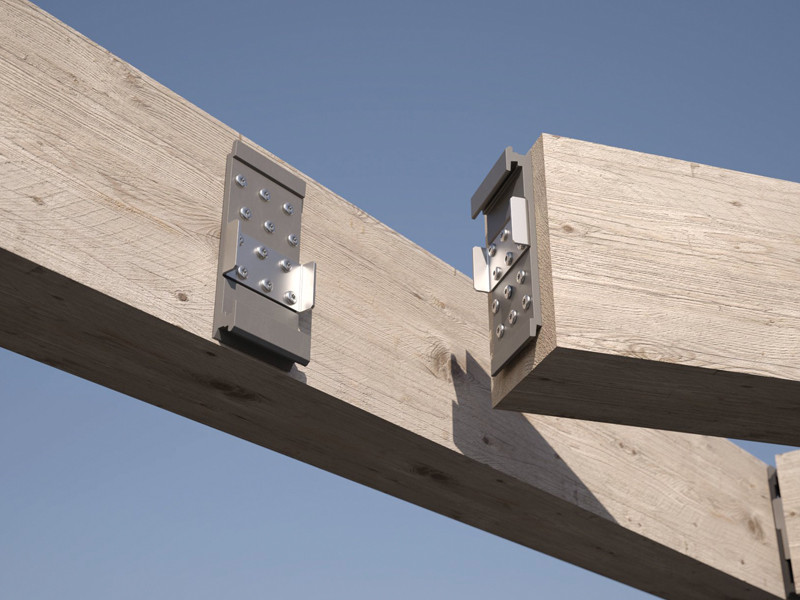

LBS versione EVO concepita per giunzioni acciaio-legno per uso esterno. L’effetto di incastro con il foro della piastra garantisce eccellenti perfomance statiche.
La classe di resistenza alla corrosione atmosferica (C4) del rivestimento C4 EVO è stata testata dal Research Institutes of Sweden - RISE. Rivestimento idoneo all'uso in applicazioni su legni con livello di acidita (pH) maggiore di 4, come abete, larice e pino (vedi pag. 314).
Calcolabile in accordo a Eurocodice 5 nella condizione di giunzioni acciaio-legno con piastra spessa anche con elementi metallici sottili. Eccellenti valori di resistenza a taglio.
Documentazione
| Scheda Tecnica | |
|---|---|
| ICC-ES Evaluation report | |
| Certificato ETA | |
| Dichiarazione di prestazione (DOP) | Scarica |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |

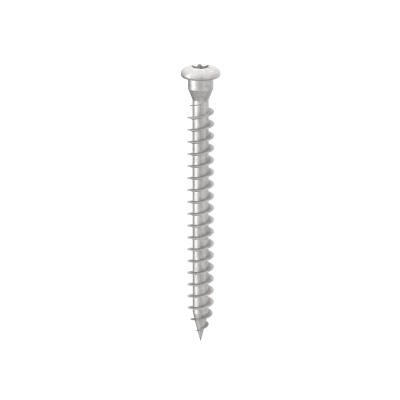

LBS EVO
| CODICE | d₁
[mm]
|
L
[mm]
|
TX | pz. |
|---|---|---|---|---|
| LBSEVO540 | 5 | 40 | TX20 | 500 |
| LBSEVO550 | 5 | 50 | TX20 | 200 |
| LBSEVO560 | 5 | 60 | TX20 | 200 |
| LBSEVO570 | 5 | 70 | TX20 | 200 |
| LBSEVO780 | 7 | 80 | TX30 | 100 |
| LBSEVO7100 | 7 | 100 | TX30 | 100 |
