STAFFA A SCOMPARSA SENZA FORI

ALUMINI

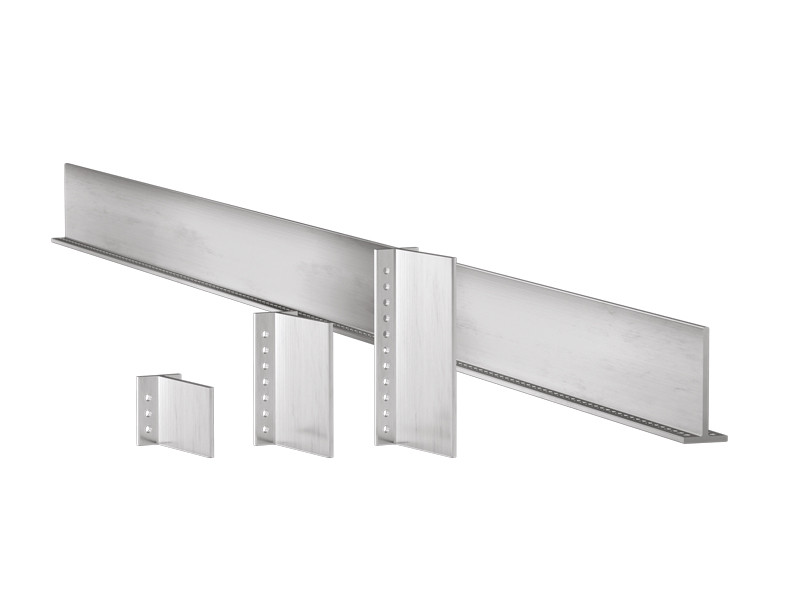

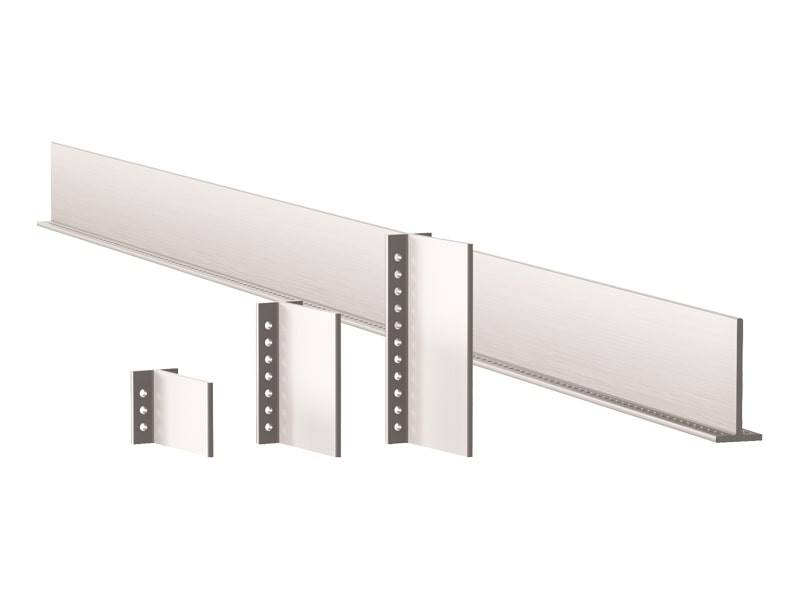

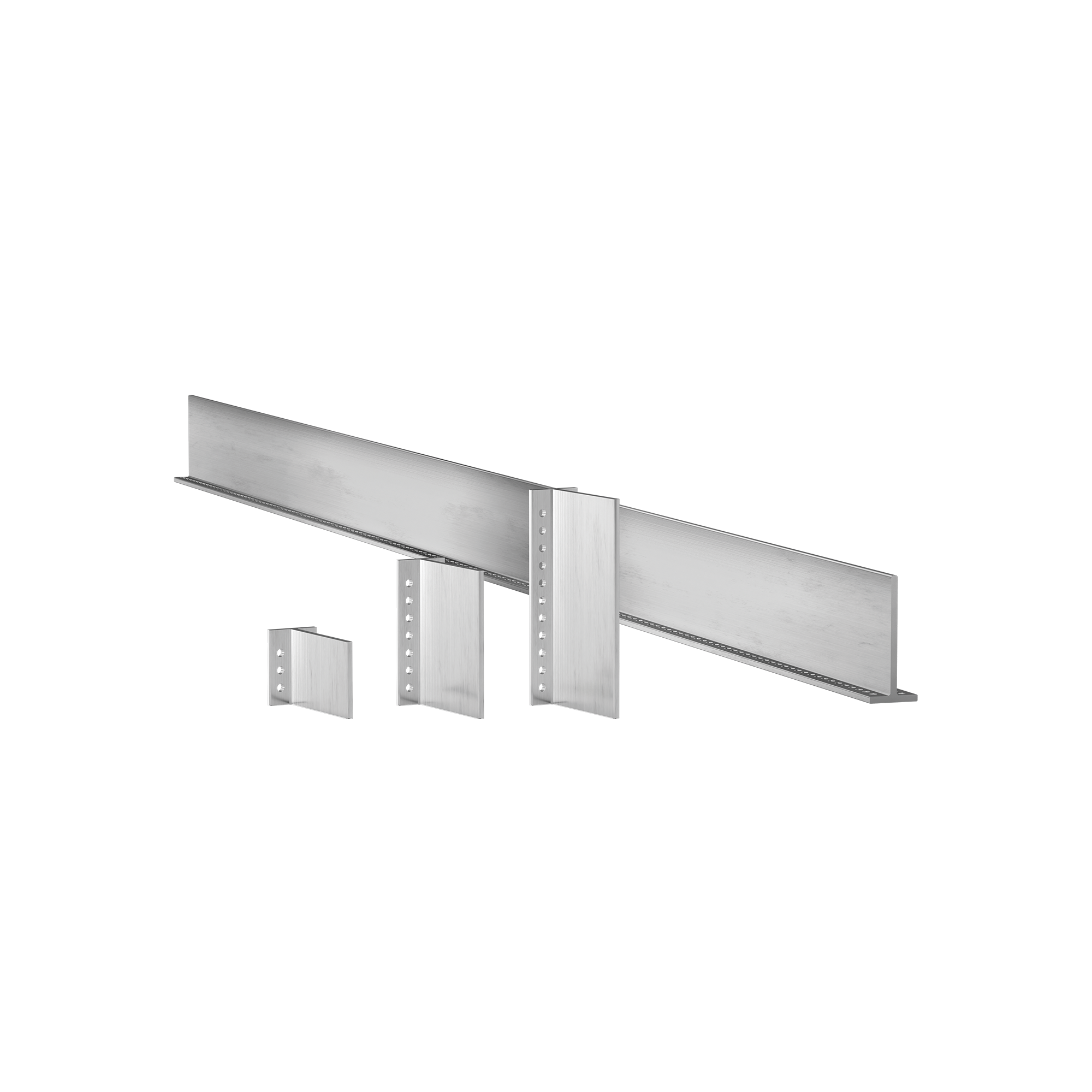

ALUMINI è la staffa in lega di acciaio-alluminio concepita per la realizzazione di giunzioni nascoste in strutture snelle.

La geometria contenuta della spalla permette giunzioni di travi secondarie con larghezza ridotta, a partire da soli 45 mm.

Prodotta per estrusione, è priva di saldature.

Video

Con le staffe per legno lamellare ALUMINI realizzi grandi connessioni con piccole travi.

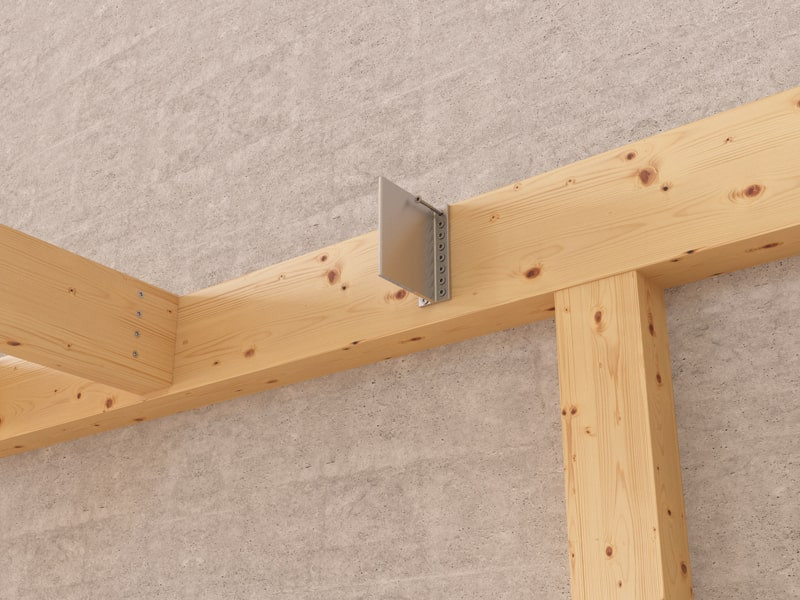

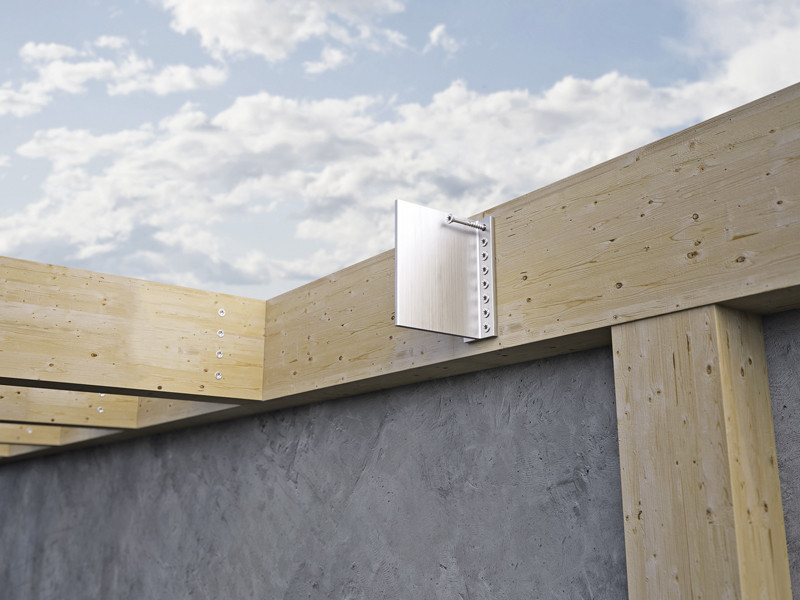

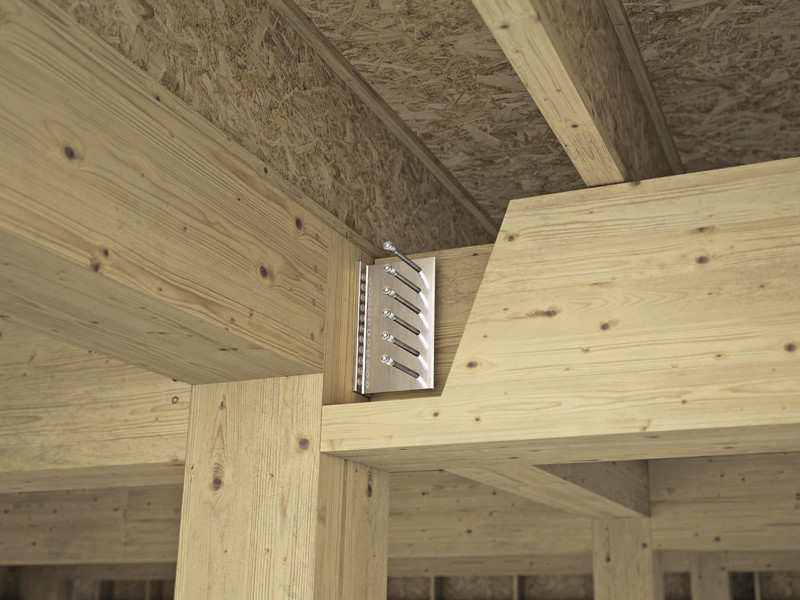

Le staffe di fissaggio ALUMINI sono piastre a T certificate e calcolate in tutte le direzioni (verticali, orizzontali e assiali) e permettono di realizzare giunzioni inclinate. Il fissaggio, semplice e veloce, si realizza con viti HBS PLATE EVO sulla trave principale e con spinotti autoforanti o lisci sulla secondaria.

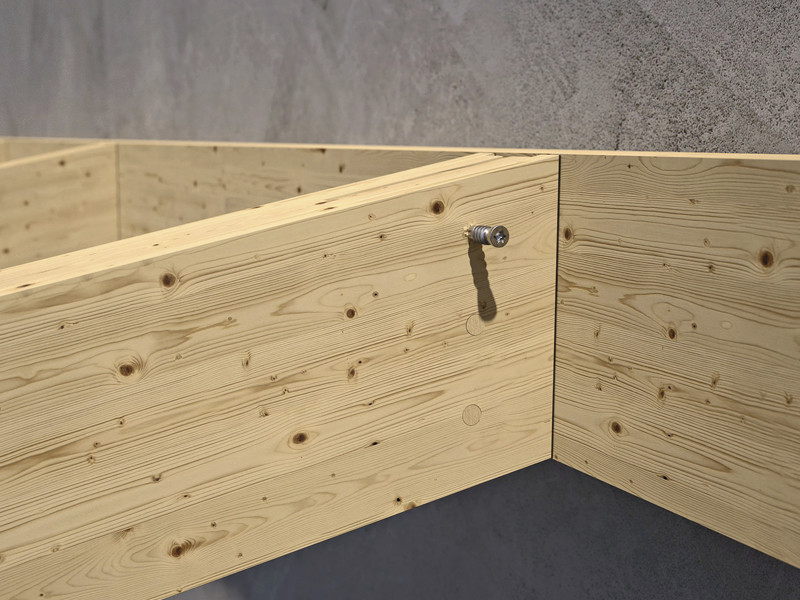

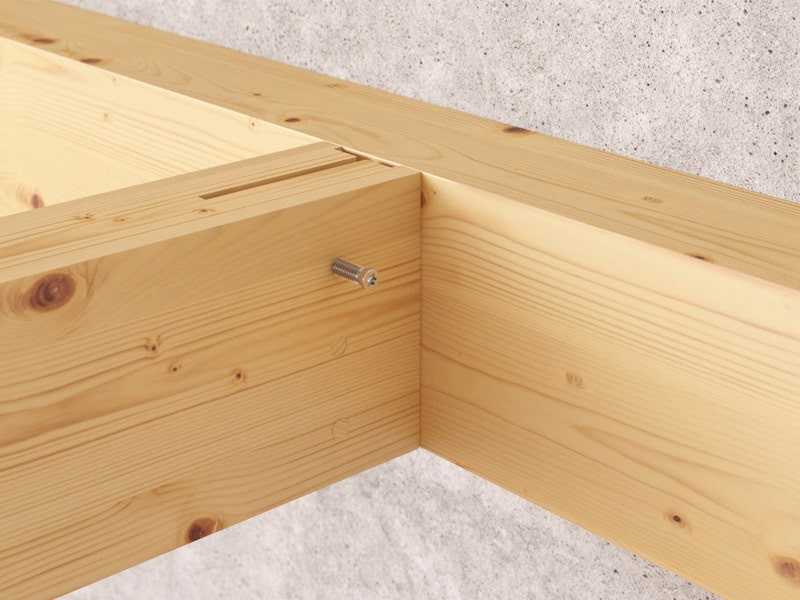

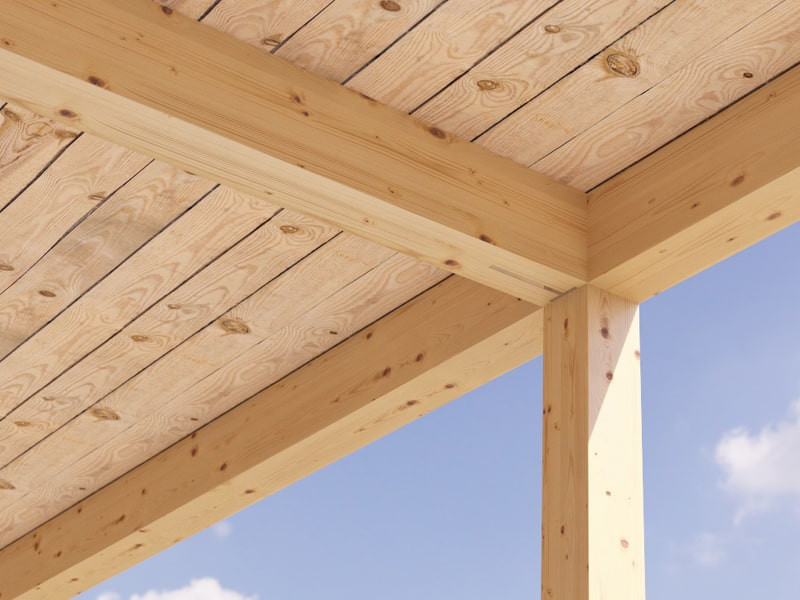

La giunzione a scomparsa garantisce un'estetica appagante e consente di soddisfare i requisiti di resistenza al fuoco. Utilizzabile anche all'esterno, se adeguatamente coperta dal legno.

Le staffe per legno lamellare ALUMINI sono utilizzabili per giunzioni a taglio legno-legno e legno-calcestruzzo, sia ortogonali che inclinate. Idonee all’impiego con legno massiccio e lamellare, X-LAM, LVL e pannelli a base di legno.

Documentazione

Scheda Tecnica
Scheda Tecnica USA
Certificato ETA
Dichiarazione di prestazione (DOP) Scarica
Voce di capitolato
File CAD
File BIM.ifc
File BIM.rfa

ALUMINI

CODICE H
[mm]
pz.
ALUMINI65 65 25
ALUMINI95 95 25
ALUMINI125 125 25
ALUMINI155 155 15
ALUMINI185 185 15
ALUMINI215 215 15
ALUMINI2165 2165 1

Voci di Capitolato

Fornitura e posa in opera di staffa a scomparsa senza fori per strutture in legno, tipo ALUMINI.
Marcatura CE in accordo a ETA 09/0361

Campi d'impiego:

  • Giunzioni legno-legno e legno-calcestruzzo

Materiale:

  • Piastra forata tridimensionale in lega di alluminio

Geometria:

– H (mm) = :
– Spessore s (mm) = :

Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
