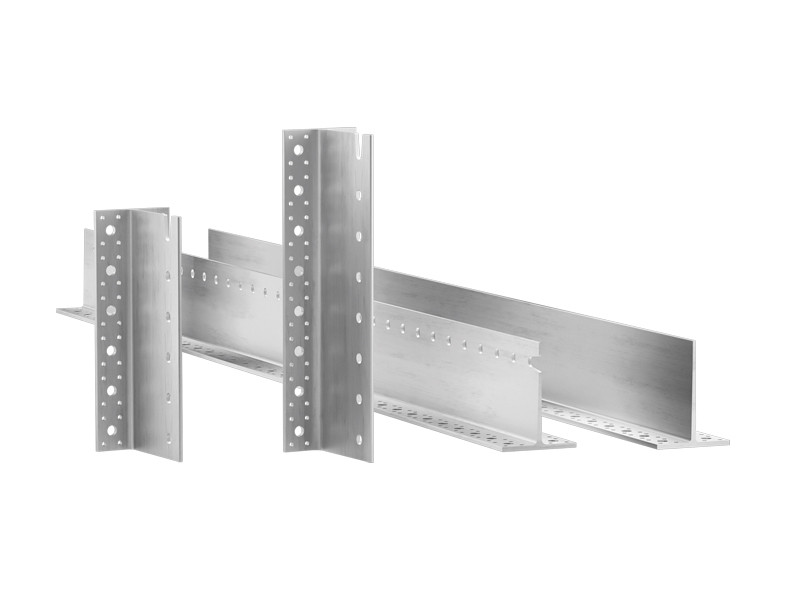

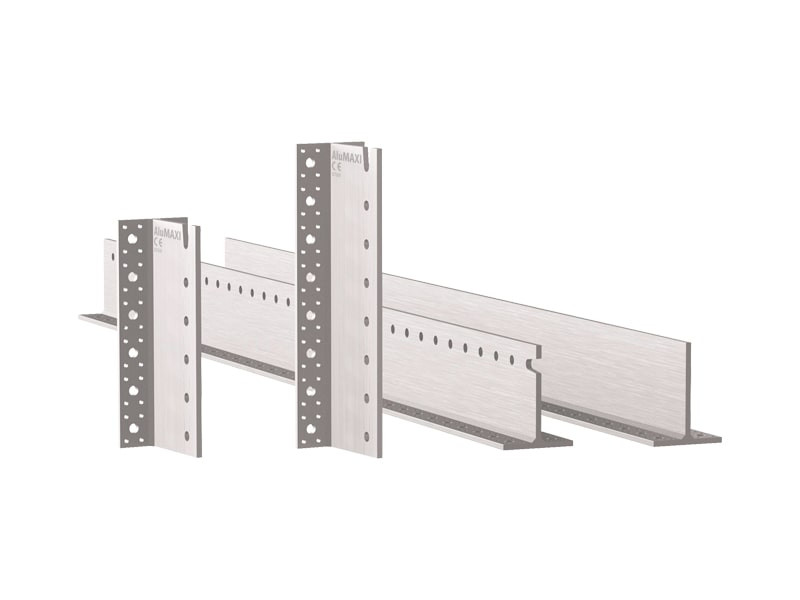

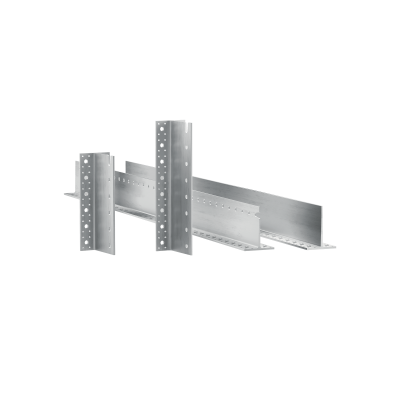

STAFFA A SCOMPARSA CON E SENZA FORI
ALUMAXI

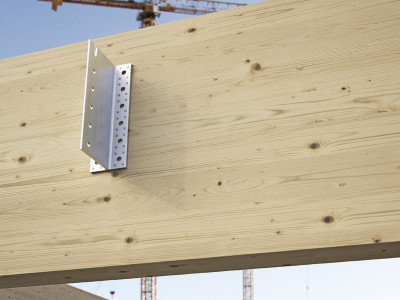

ALUMAXI è la staffa di fissaggio standard ideata per permetterti di realizzare con semplicità strutture di grandezze fuori dall’ordinario.
È il connettore ideale per giunzioni di travi di grosse dimensioni che richiedono resistenze molto elevate.
Video
GRANDI STAFFE ANGOLARI PER GRANDI STRUTTURE. SCOPRI LE RESISTENZE SUPERIORI DELLA PIASTRA ALUMAXI
La staffa angolare per legno ALUMAXI è realizzata in lega di acciaio-alluminio ad elevata resistenza. È prodotta per estrusione, quindi priva di saldature. Le resistenze sono certificate e calcolate in tutte le direzioni: verticali, orizzontali e assiali.
Il fissaggio è certificato anche con viti LBS e spinotti autoforanti SBD. La versione senza fori concede ampia possibilità di posizionamento degli spinotti. La leggerezza della lega di acciaio-alluminio agevola il trasporto e la movimentazione in cantiere, garantendo resistenze superiori. Completamente a scomparsa, questa staffa per travi consente di soddisfare i requisiti di resistenza al fuoco.

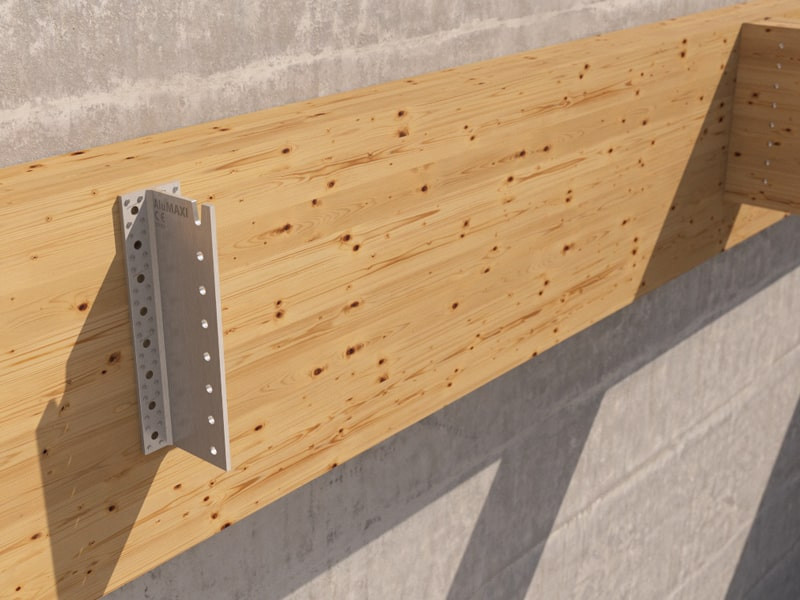

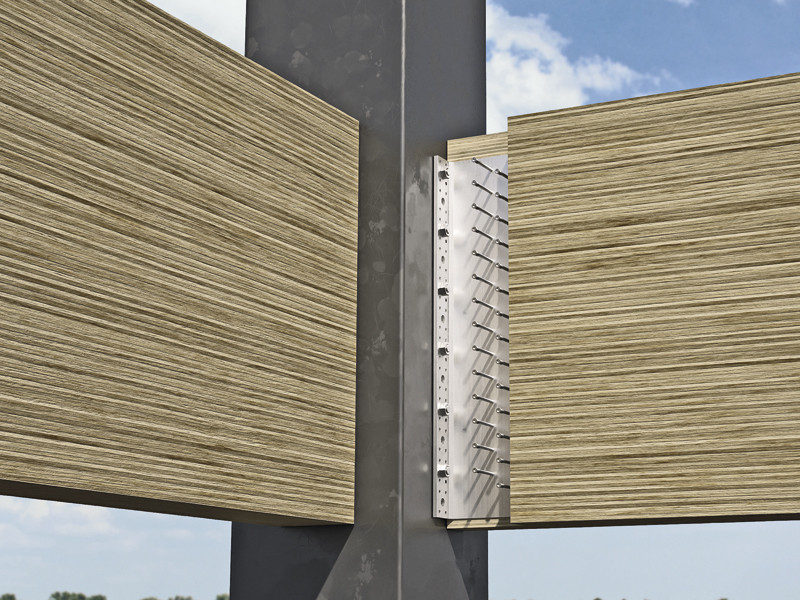

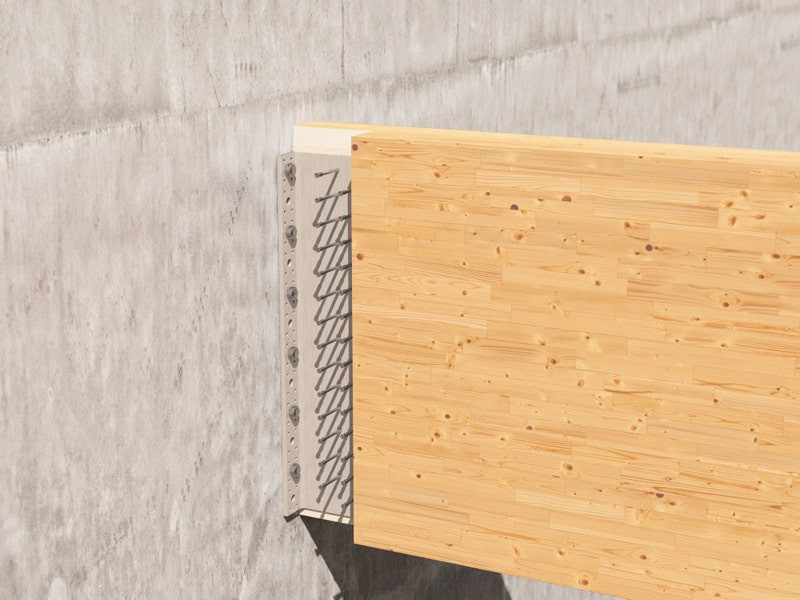

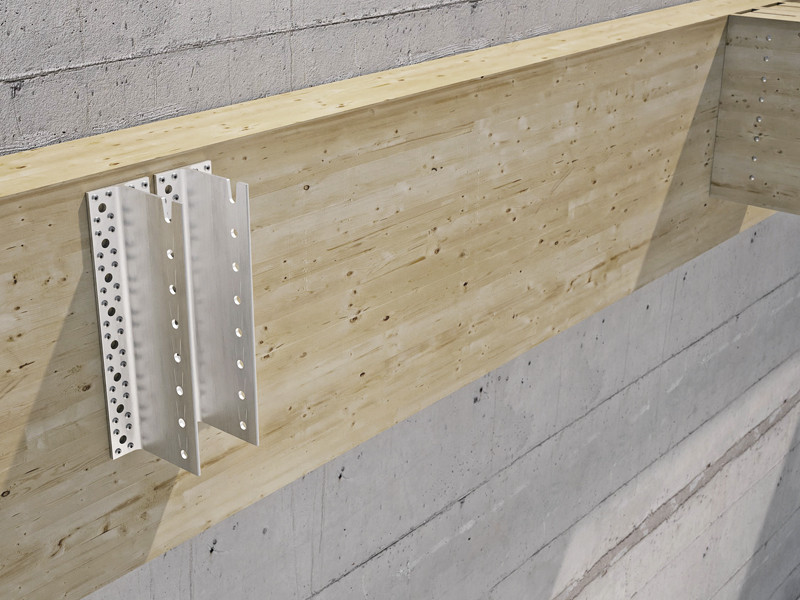

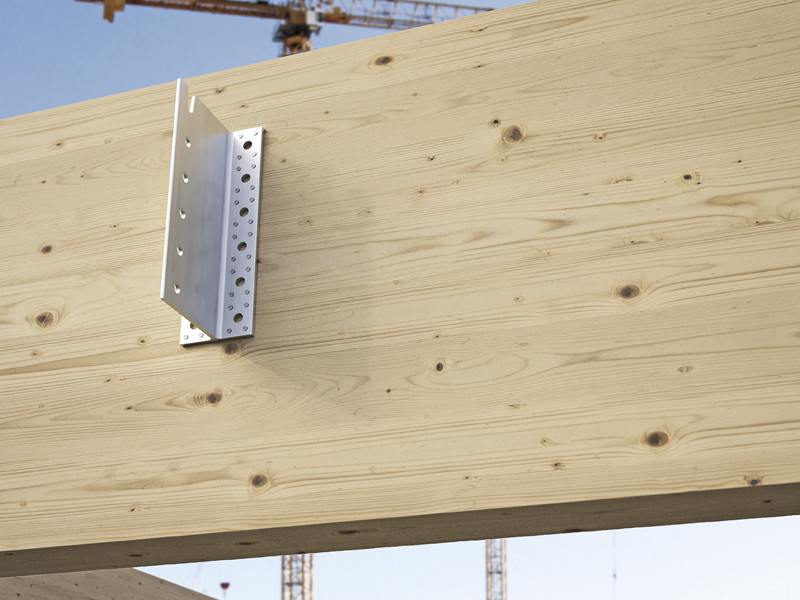

Concepita per realizzare giunzioni a taglio legno-legno e legno-calcestruzzo, sia ortogonali che inclinate. Ideale per utilizzo con legno massiccio e lamellare, X-LAM, LVL e pannelli a base legnosa.
Documentazione
| Scheda Tecnica | |
|---|---|
| Scheda Tecnica USA | |
| Scheda Tecnica CANADA | |
| Certificato ETA | |
| Dichiarazione di prestazione (DOP) | Scarica |
| Voce di capitolato | |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |

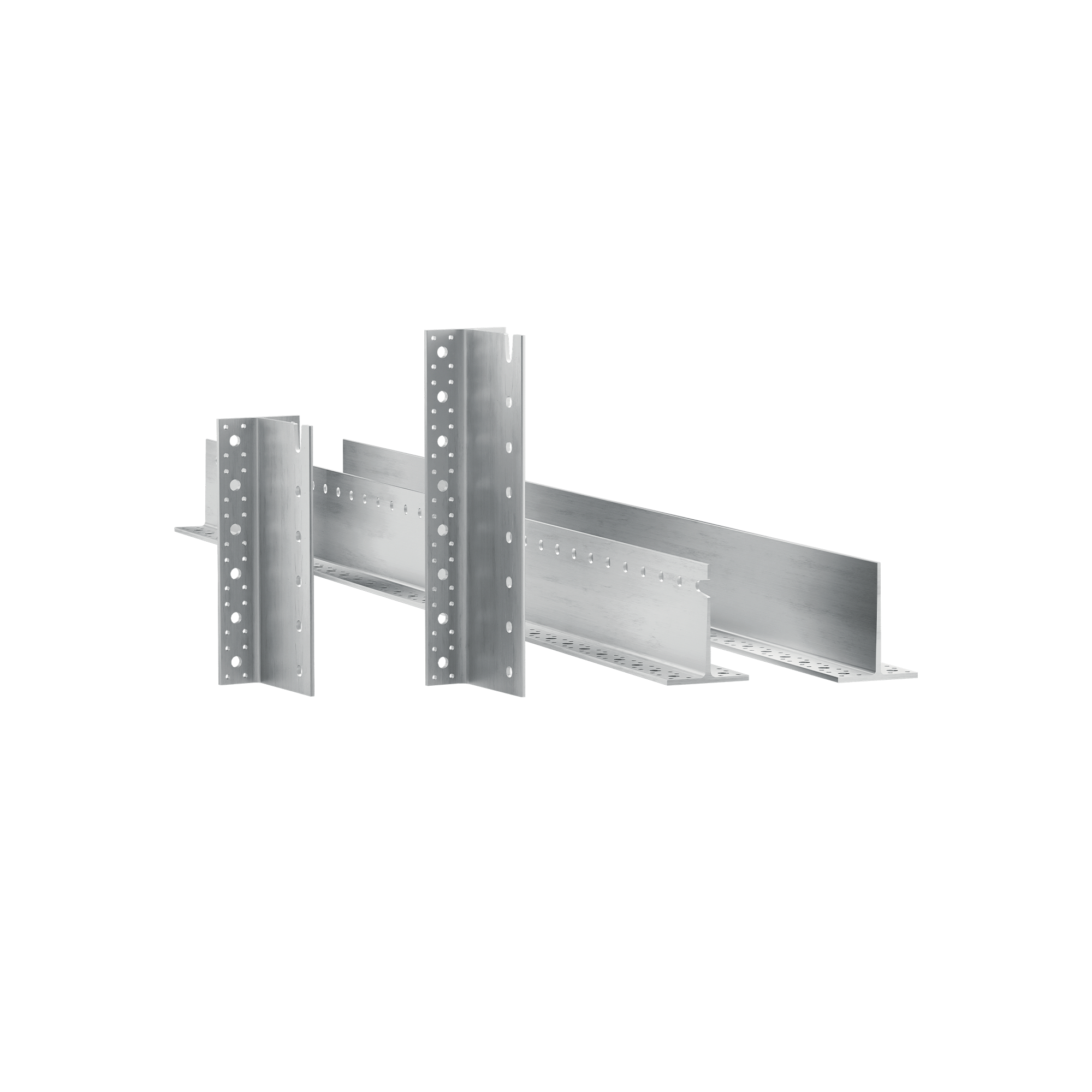

ALUMAXI CON FORI
| CODICE | H
[mm]
|
pz. |
|---|---|---|
| ALUMAXI384L | 384 | 1 |
| ALUMAXI512L | 512 | 1 |
| ALUMAXI640L | 640 | 1 |
| ALUMAXI768L | 768 | 1 |
| ALUMAXI2176L | 2176 | 1 |
ALUMAXI SENZA FORI
| CODICE | H
[mm]
|
pz. |
|---|---|---|
| ALUMAXI2176 | 2176 | 1 |
Voci di Capitolato
ALUMAXI
Fornitura e posa in opera di staffa a scomparsa senza fori per strutture in legno, tipo ALUMAXI.
Marcatura CE in accordo a ETA 09/0361
Campi d'impiego:
– Giunzioni legno-legno e legno-calcestruzzo
Materiale:
– Piastra forata tridimensionale in lega di alluminio
Geometria:
– H (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
ALUMAXI L
Fornitura e posa in opera di staffa a scomparsa con fori per strutture in legno, tipo ALUMAXI L.
Marcatura CE in accordo a ETA 09/0361
Campi d'impiego:
– Giunzioni legno-legno e legno-calcestruzzo
Materiale:
– Piastra forata tridimensionale in lega di alluminio
Geometria:
– H (mm) = :
– Spessore s (mm) = :
Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
