ANGOLARE PER FORZE DI TRAZIONE

WHT

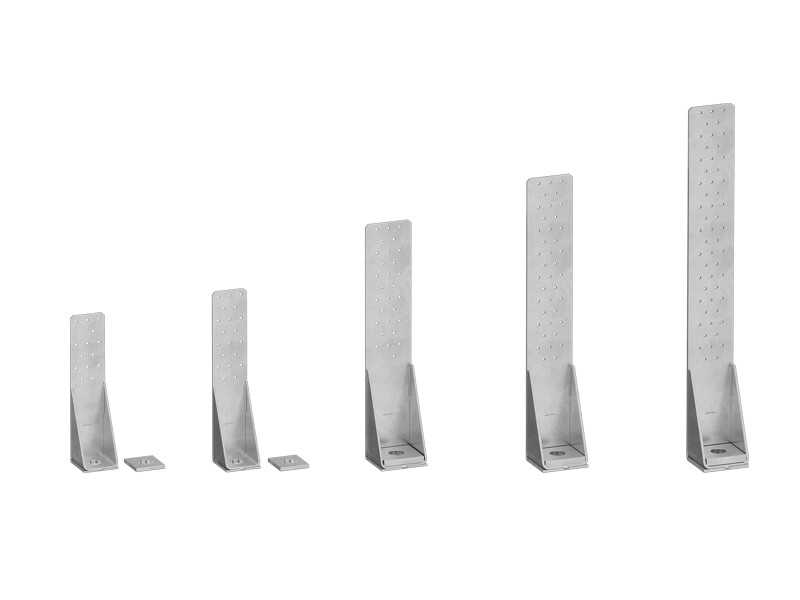

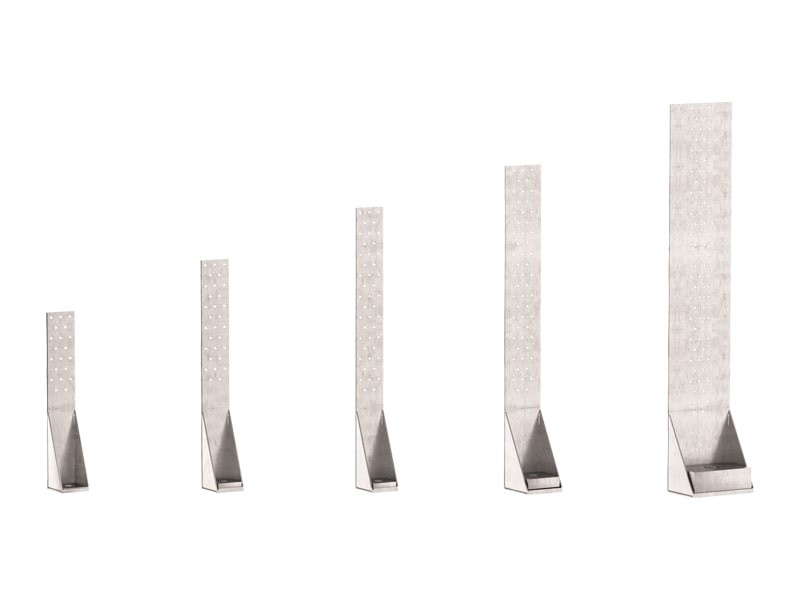

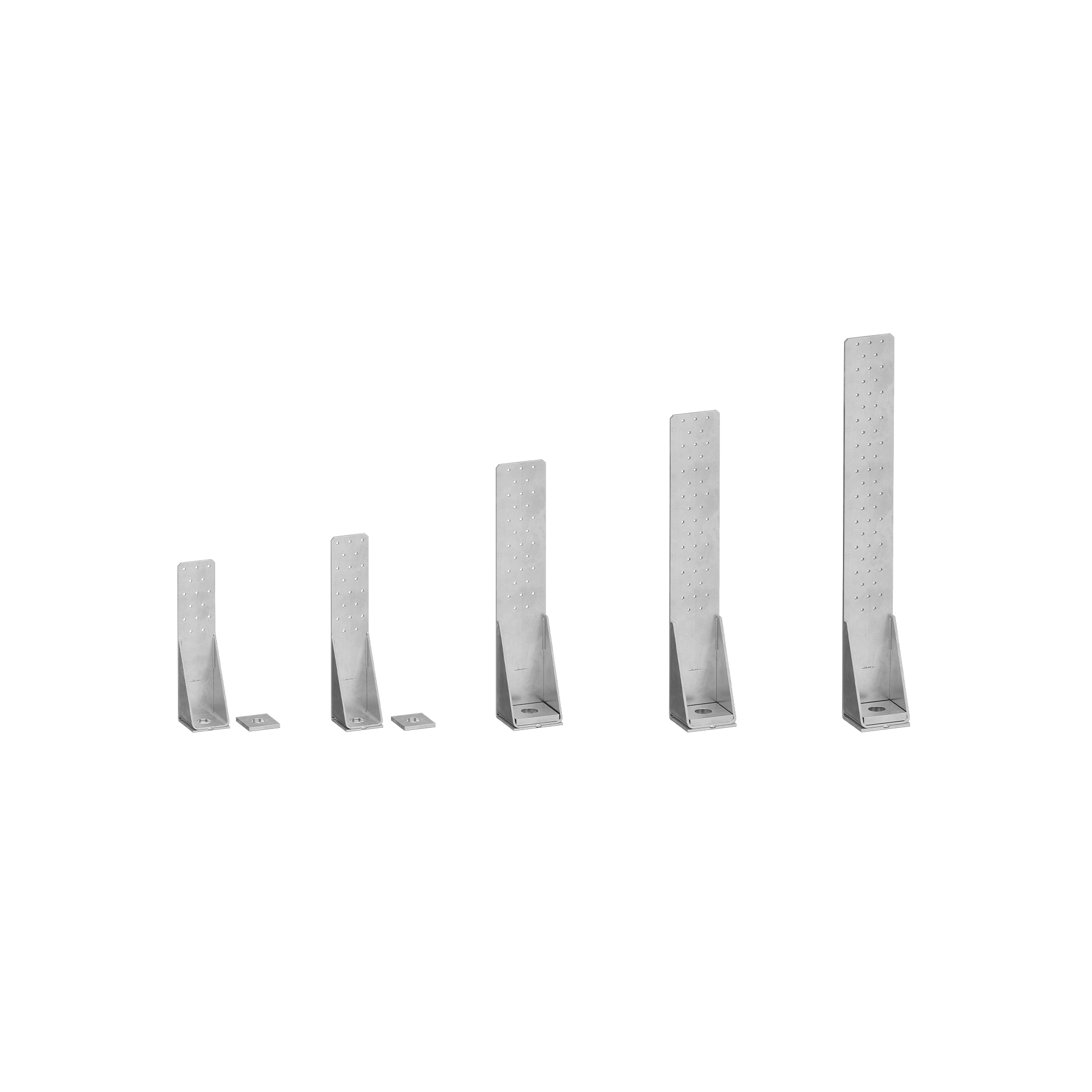

WHT è l’angolare per legno realizzato in 5 misure che, in combinazione con le 5 rondelle disponibili, determina 10 possibili configurazioni per soddisfare ogni esigenza di performance statica.

angolare per forze di trazione
  • angolare per forze di trazione
  • angolare per forze di trazione
  • angolare per forze di trazione
  • angolare per forze di trazione

PIASTRE ANGOLARI PER LEGNO WHT, UN HOLD DOWN PER OGNI ESIGENZA STATICA

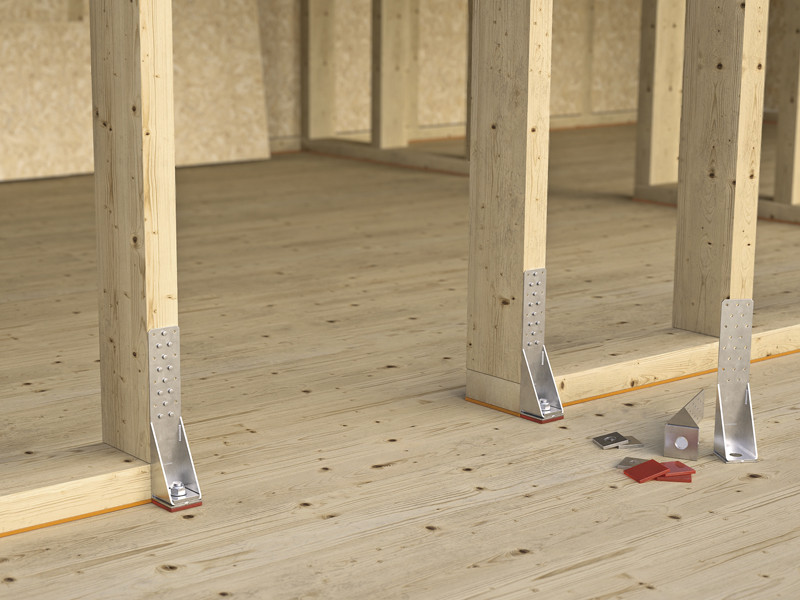

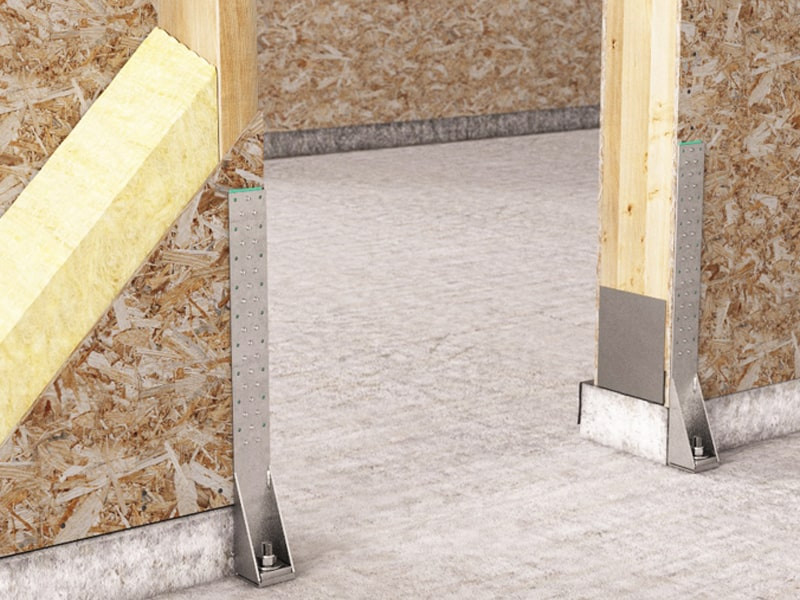

Le 5 versioni della piastra angolare possono essere combinate con più rondelle per permettere al progettista e al carpentiere di individuare l‘applicazione adeguata, sia su pannello massiccio (XLAM - Cross Laminated Timber) che intelaiato (Platform frame).

L‘acciaio S355, le flange laterali di rinforzo e il foro di diametro maggiorato garantiscono resistenze elevate anche nelle applicazioni con chiodatura parziale. La qualità delle piastre WHT è comprovata da molteplici test eseguiti sul prodotto e relativi fissaggi (chiodi, viti, barra filettata e ancorante chimico).

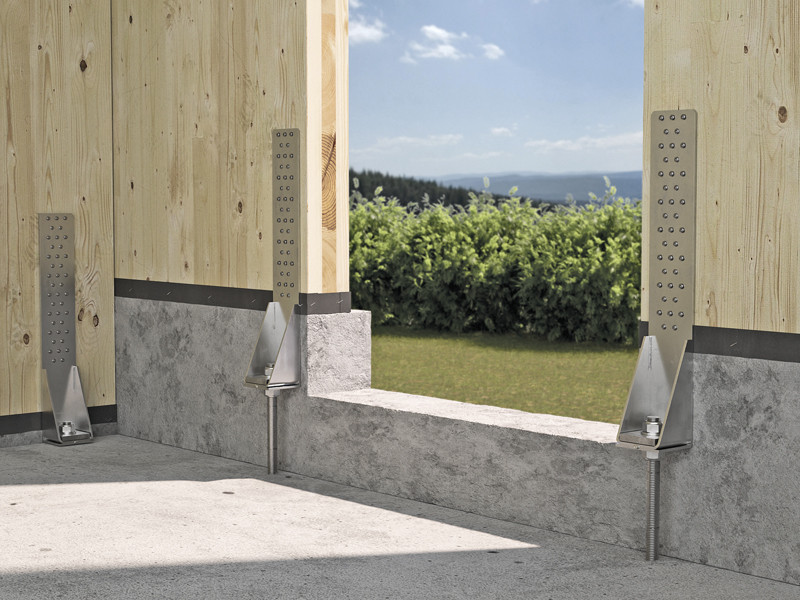

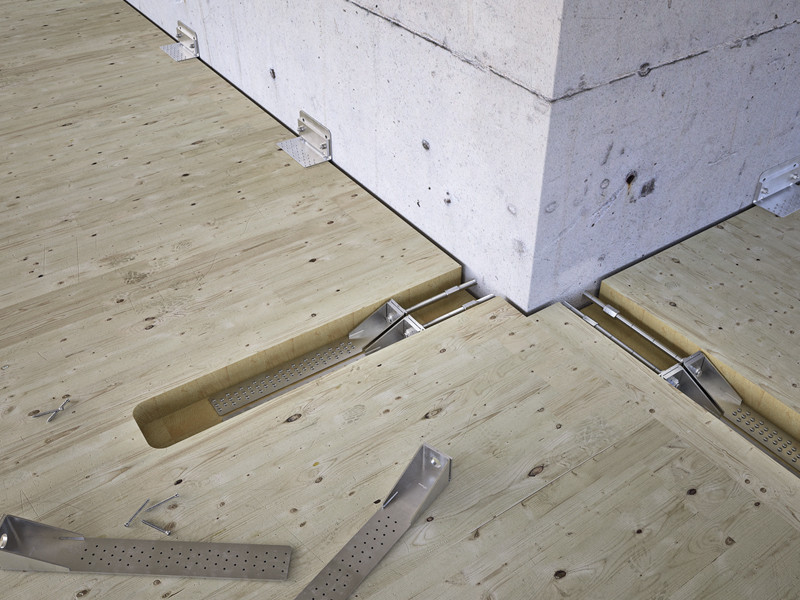

Nell‘ambito del progetto di ricerca Seismic-rev, la giunzione e i fissaggi correlati sono stati sottoposti a numerosi test statici e ciclici che hanno fornito parametri di rigidezza (Kser) e classi di duttilità. L’angolare WHT è ideale per la realizzazione di giunzioni a trazione legno-calcestruzzo e legno-legno per pannelli e travi in X-LAM, struttura a telaio, pannelli a base di legno, LVL, legno massiccio e legno lamellare.

Contatta l'agente di zona Scarica il Catalogo

Documentazione

Scheda Tecnica
Scheda Tecnica USA
Certificato ETA
Dichiarazione di prestazione (DOP) Scarica
Voce di capitolato
File CAD
File BIM.ifc
File BIM.rfa
Contatta l'agente di zona Scarica il Catalogo

ANGOLARE WHT

CODICE B
[mm]
 P
[mm]
 H
[mm]
 pz.
WHT340 60 63 340 10
WHT440 60 63 440 10
WHT540 60 63 540 10
WHT620 80 83 620 10
WHT740 140 83 740 1

RONDELLA WHTW

CODICE d₁
[mm]
 B
[mm]
 P
[mm]
 s
[mm]
 pz.
WHTW50 18 50 56 10 80
WHTW50L 22 50 56 10 80
WHTW70 22 70 77 20 20
WHTW70L 26 70 77 20 20
WHTW130 29 130 77 40 1

Voci di Capitolato

WHT

Fornitura e posa in opera di angolare per forze di trazione per strutture in legno, tipo WHT.
Marcatura CE in accordo a ETA 11/0086

Campi d'impiego:

– Giunzioni legno-calcestruzzo, OSB-calcestruzzo, legno-legno, legno-OSB e legno-acciaio

Materiale:

– Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica

Geometria:

  • H (mm) = :
  • Foro alla base (mm) = : Ø

– Spessore s (mm) = :

Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.

WHT + WASHER

Fornitura e posa in opera di angolare per forze di trazione per strutture in legno, tipo WHT + washer.
Marcatura CE in accordo a ETA 11/0086

Campi d'impiego:

– Giunzioni legno-calcestruzzo, OSB-calcestruzzo, legno-legno, legno-OSB e legno-acciaio

Materiale:

– Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica

Geometria:

Angolare: :

– H (mm) = :
– Foro alla base (mm) = : Ø

Rondella:

– Spessore s (mm) = :
– Foro (mm) = :

Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.

**WHT XXL + WASHER

Fornitura e posa in opera di angolare per elevate forze di trazione per strutture in legno, tipo WHT XXL + washer.
Marcatura CE in accordo a ETA 11/0086

Campi d'impiego:

– Giunzioni legno-calcestruzzo, OSB-calcestruzzo, legno-legno, legno-OSB e legno-acciaio

Materiale:

– Piastra forata tridimensionale in acciaio al carbonio con zincatura galvanica

Geometria:
Angolare: :

– H (mm) = :
– Foro alla base (mm) = : Ø

Rondella:

– Spessore s (mm) = :
– Foro (mm) = :

Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.

WHT PLATE

Fornitura e posa in opera di piastra per forze di trazione per strutture in legno, tipo WHT PLATE.
Marcatura CE in accordo a EN 14545

Campi d'impiego:

– Giunzioni legno-calcestruzzo, OSB-calcestruzzo, legno-acciaio

Materiale:

– Piastra forata bidimensionale in acciaio al carbonio con zincatura Z275

Geometria:

– B (mm) = :
– H (mm) = :

– Spessore s (mm) = :

Indicazioni di posa in opera e prestazioni meccaniche secondo quanto riportato nelle schede tecniche di prodotto e previsto dagli elaborati tecnici di progetto.
