  5. TITAN V

ANGOLARE PER FORZE DI TAGLIO E TRAZIONE

TITAN V

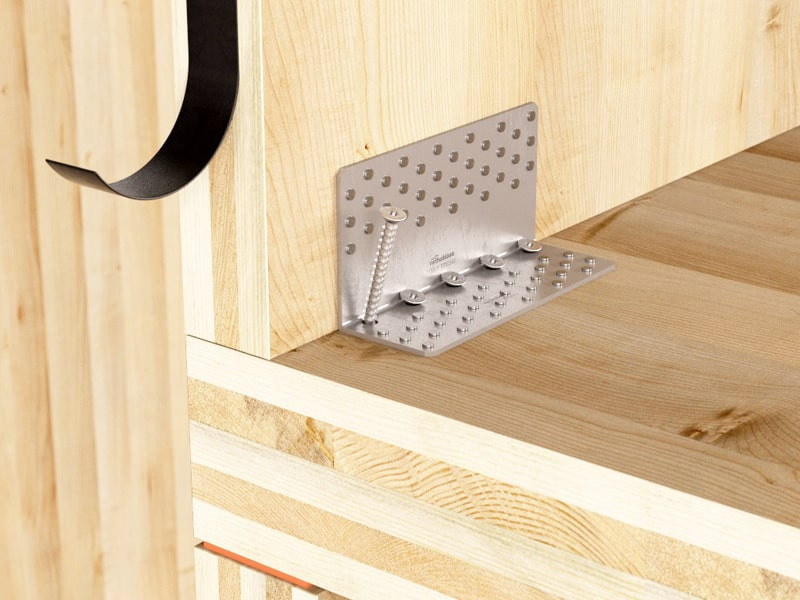

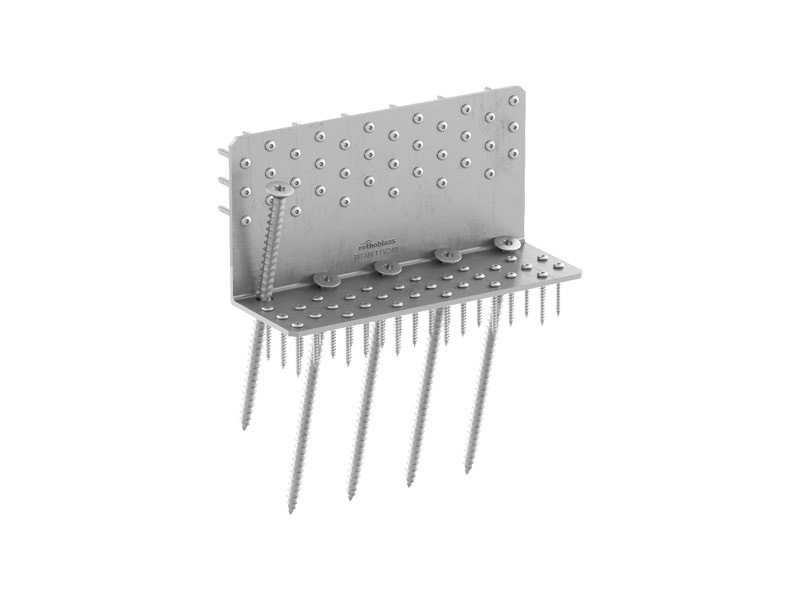

TITAN V è l’angolare per legno ideale per connessioni legno-legno su X-LAM. Le viti inclinate tutto filetto VGS Ø11 offrono resistenze eccezionali e consentono di fissare le pareti di interpiano anche di spessore differente.

Video

ANGOLARE PER LEGNO TITAN V, STRAORDINARIE RESISTENZE A TAGLIO E TRAZIONE IN UN’UNICA SOLUZIONE

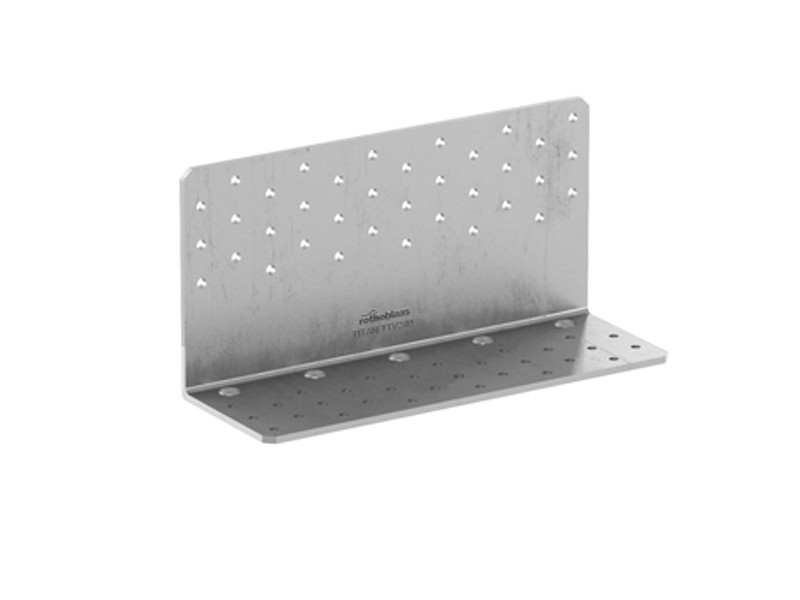

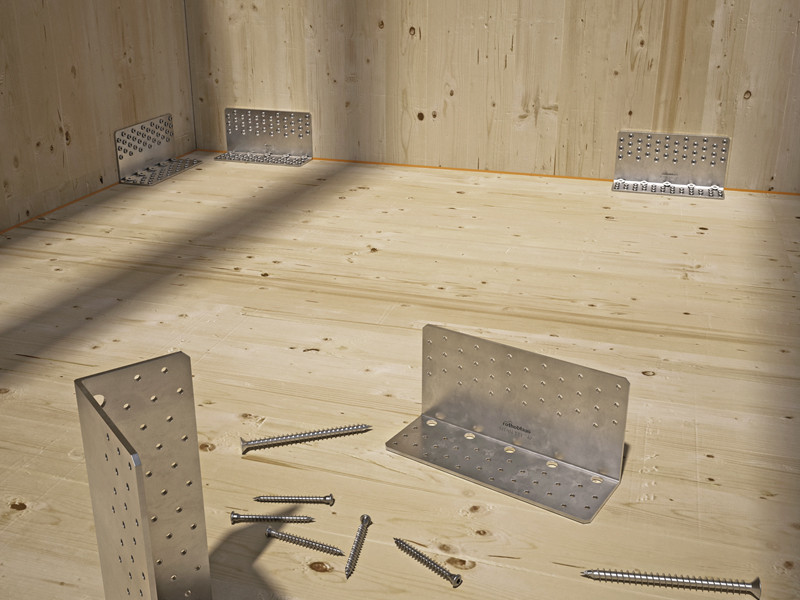

La piastra angolare TITAN V è la risposta perfetta per le necessità di grandi resistenze a taglio e trazione in un'unica soluzione. È ideale per connessioni legno-legno sia come hold down alle estremità delle pareti, sia come angolare a taglio lungo le pareti.

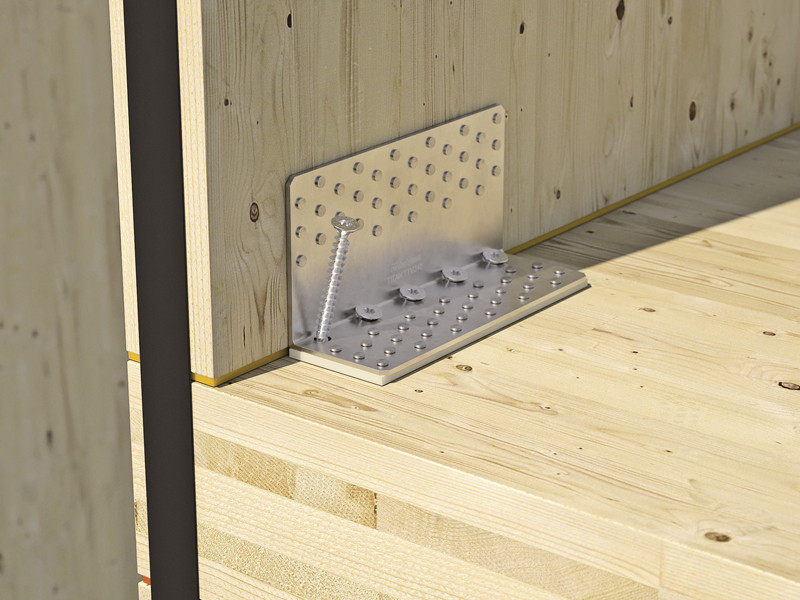

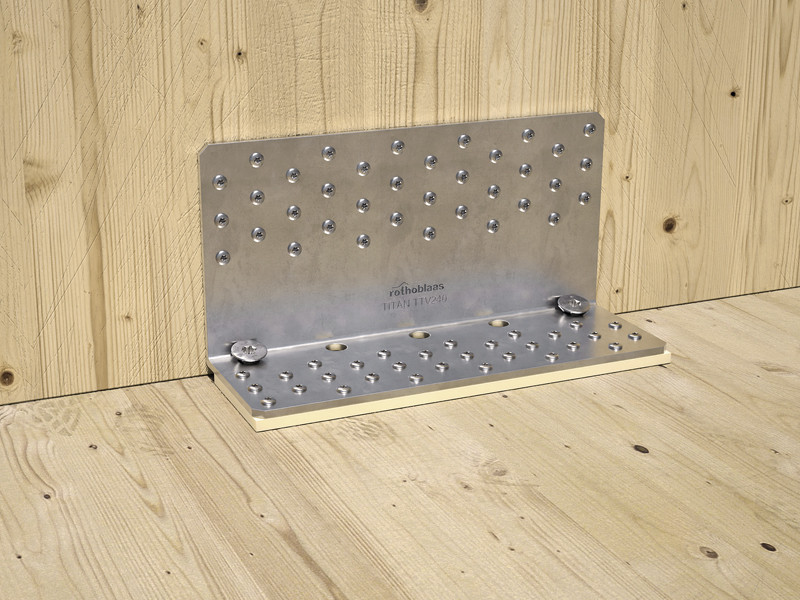

L'altezza ridotta della flangia verticale consente di integrare e nascondere l'angolare all'interno del pacchetto del solaio, per un effetto a scomparsa nel caso di esigenze estetiche con pannelli a vista. Su legno, l'angolare TTV garantisce eccezionali resistenze sia a trazione (R1,k fino 101,0 kN) che a taglio (R2,k fino a 59,7 kN). I valori sono calcolati, testati e certificati anche con fissaggio parziale e con profili acustici interposti.

In acciaio al carbonio con zincatura galvanica, è eccellente per la realizzazione di giunzioni a taglio o a trazione legno-legno su X-LAM, LVL, legno massiccio e legno lamellare.

Documentazione

Scheda Tecnica
Certificato ETA
Dichiarazione di prestazione (DOP) Scarica
File CAD
File BIM.ifc
File BIM.rfa

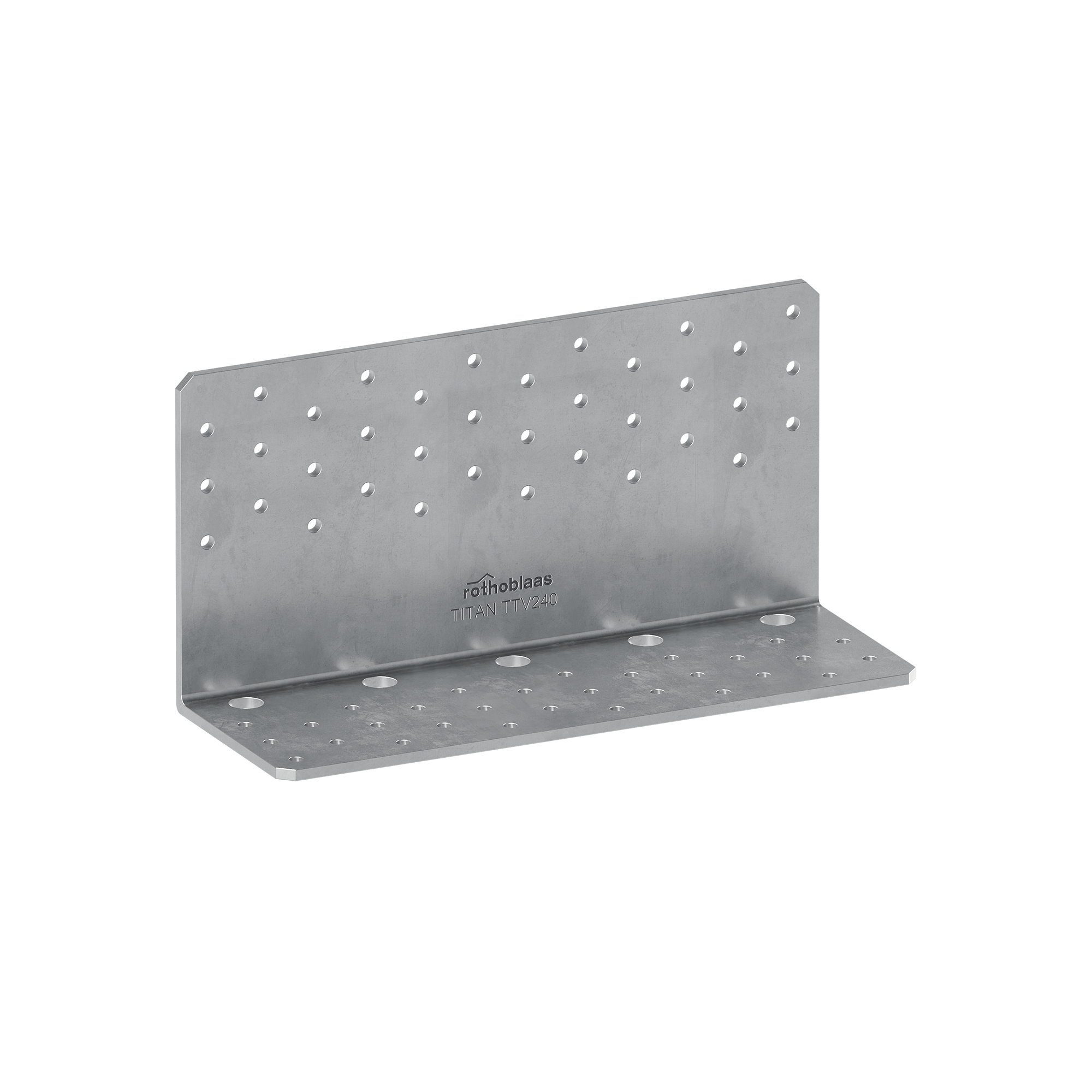

TITAN V - TTV

CODICE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pz.
TTV240 240 83 120 4 10
