ISOLAMENTO ACUSTICO PAVIMENTO: LAMINA IN BITUME E FELTRO DI POLIESTERE SILENT FLOOR BYTUM
Isolamento acustico pavimento in strutture in legno e laterocemento

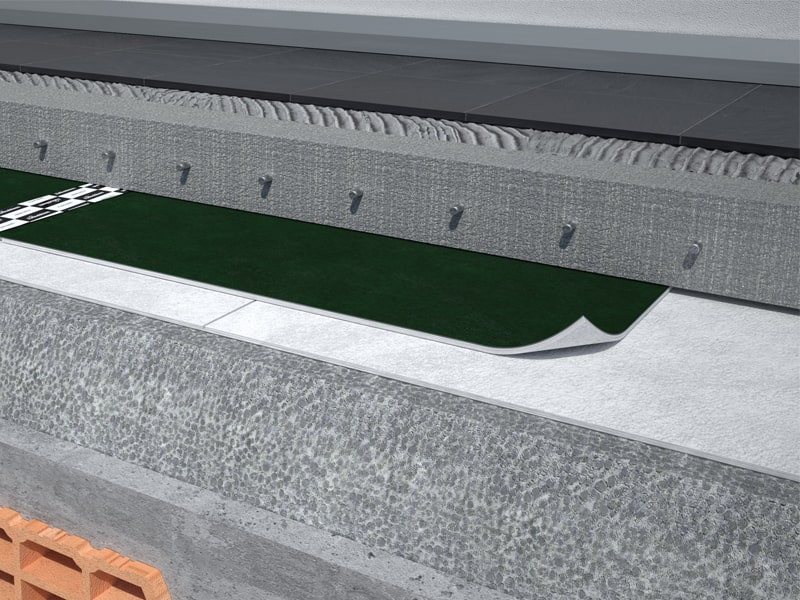

SILENT FLOOR BYTUM è l'isolante acustico per pavimento che funziona secondo il principio massa-molla-massa: la lamina in bitume elastoplastomerico e feltro di poliestere agisce da strato resiliente tra solaio strutturale e massetto, dissipando l'energia trasmessa dall'impatto. Riduce il rumore da calpestio di 20 dB (ISO 10140-3) su solaio in X-LAM. La mescola bituminosa tende a richiudersi intorno ai sistemi di fissaggio, mantenendo l'impermeabilità del pacchetto.
La posa è possibile da sopra nella stesura del massetto o da sotto in presenza di controsoffitto, su solai in legno, muratura e laterocemento.
Dati tecnici e composizione dell'isolante acustico per pavimento SILENT FLOOR BYTUM

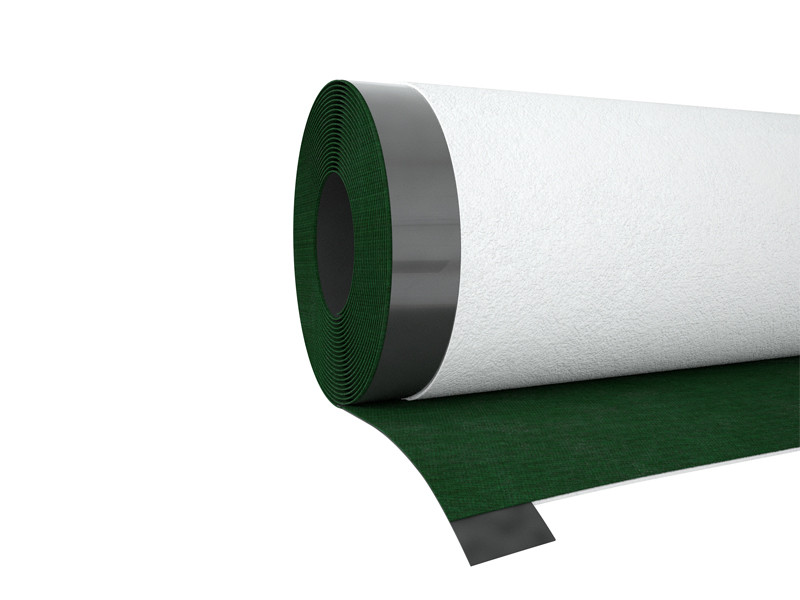

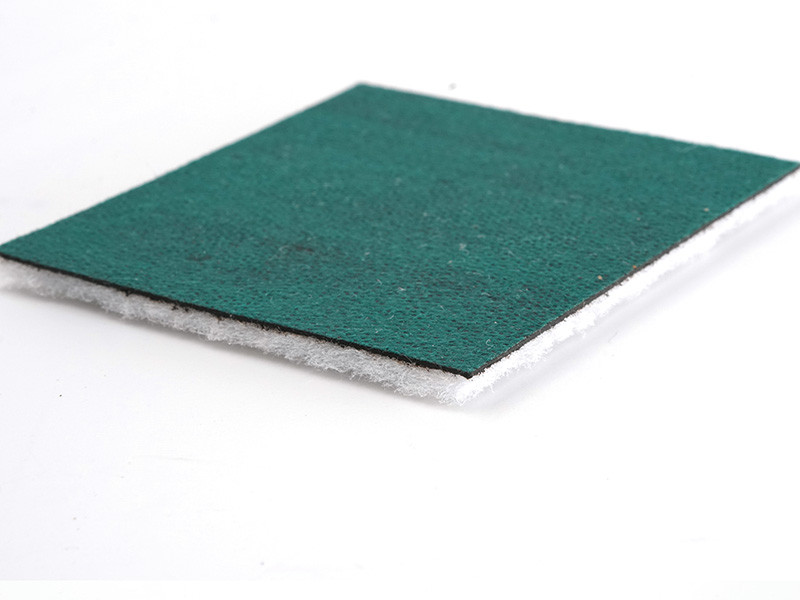

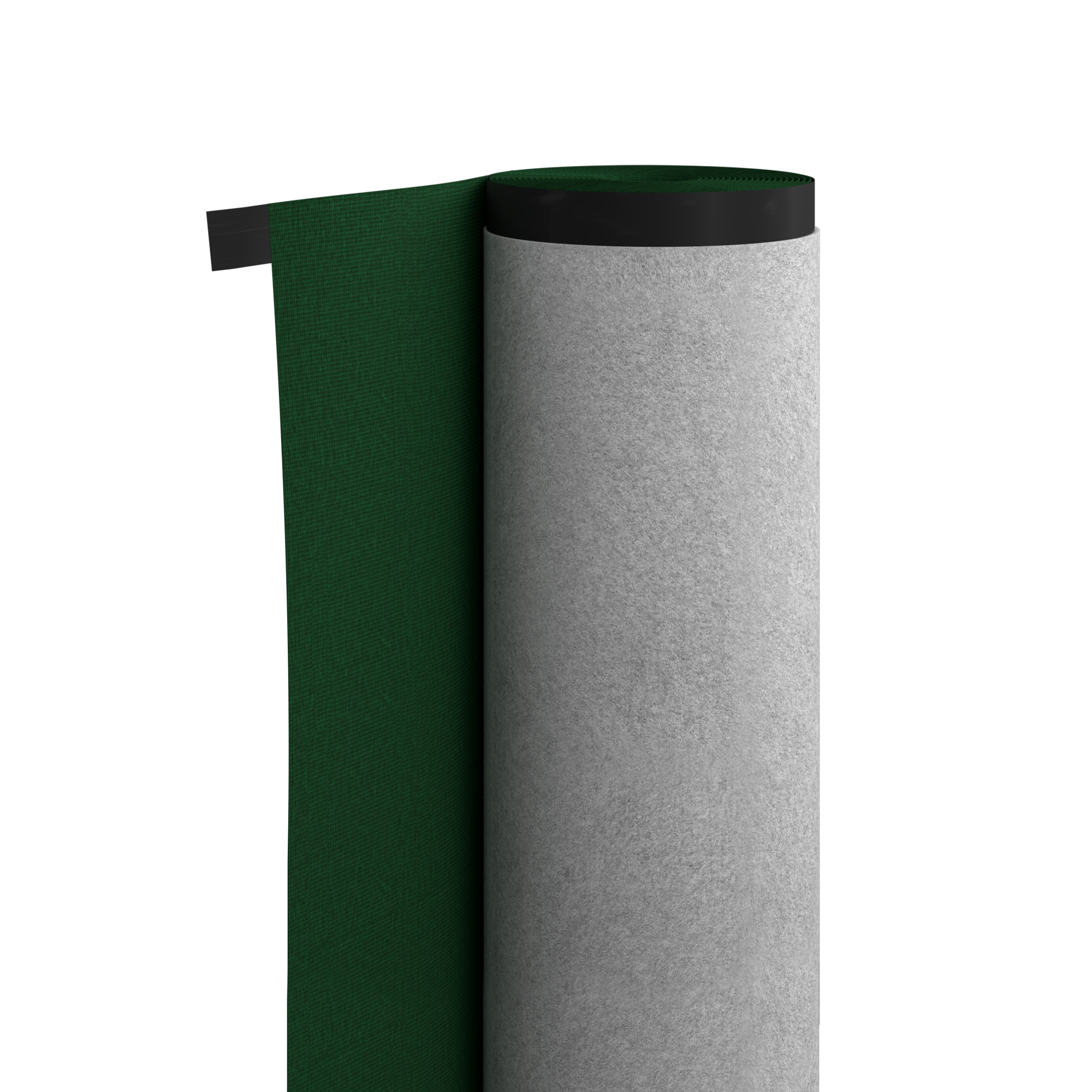

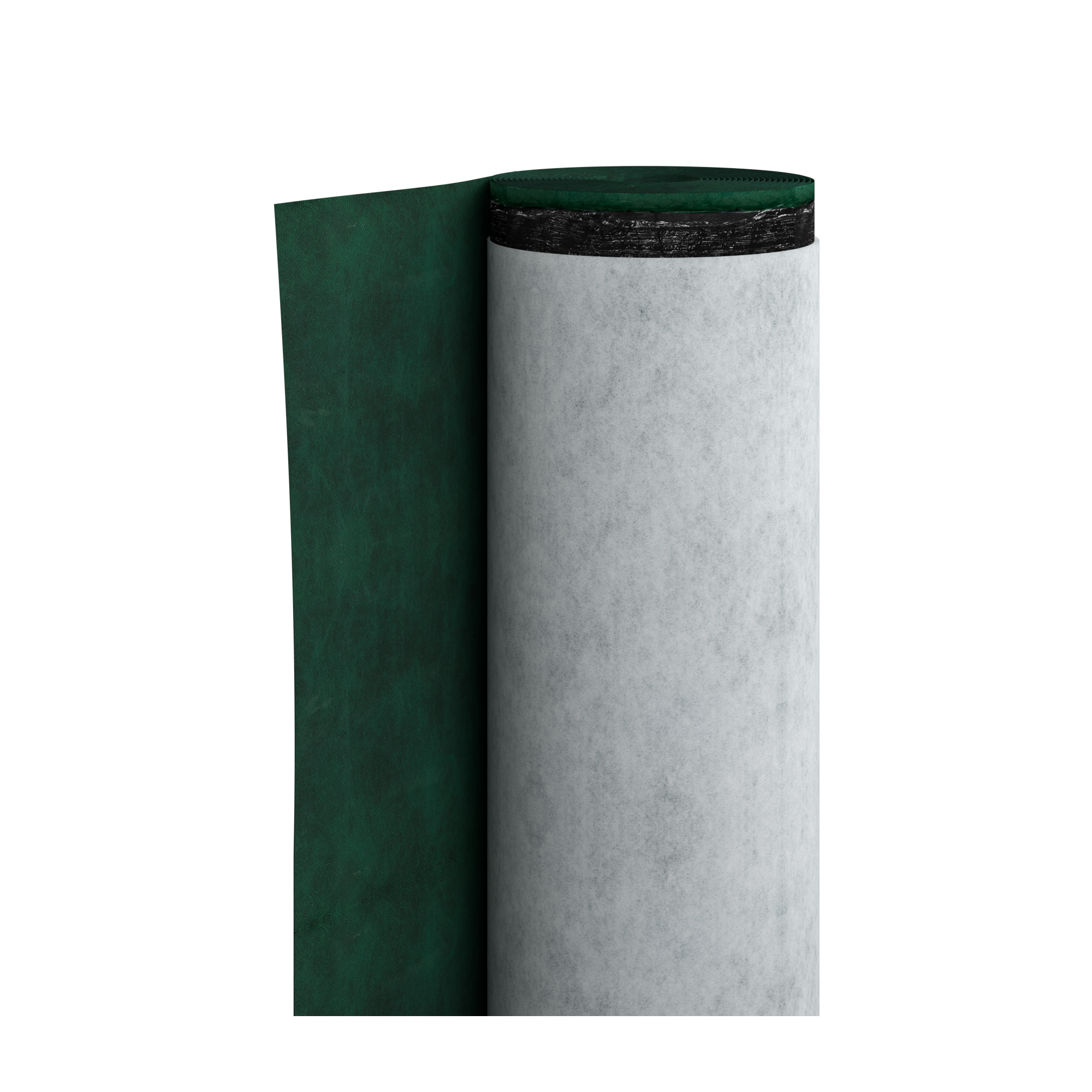

La lamina è composta da una membrana impermeabilizzante in bitume elastoplastomerico accoppiata a un feltro in fibra di poliestere da scarti post-consumo. Lo spessore di 5 mm e la rigidità dinamica s' di 27 MN/m³ (EN 29052-1) classificano il prodotto come strato resiliente per sistemi a massetto galleggiante.
Caratteristiche tecniche principali:
— Riduzione rumore da calpestio ΔLw: 20 dB (ISO 10140-3)
— Stima teorica ΔLw: 27,7 dB (ISO 12354-2, m'=125 kg/m²)
— Rigidità dinamica s': 27 MN/m³ (EN 29052-1)
— Classe di comprimibilità: CP2 (EN 12431)
— Spessore: 5 mm · Massa superficiale: 1,2 kg/m²
— CREEP a compressione: ≤ 1 mm (EN 1606)
— Trasmissione vapore Sd: > 70 m
SILENT FLOOR BYTUM è compatibile con sistemi di isolamento acustico pavimento su solaio in X-LAM?
Sì. I test condotti dalla University of Northern British Columbia documentano un miglioramento AIIC da 18 a 25 dB al variare dello spessore del massetto (38–100 mm) su solaio in X-LAM da 139 mm.
Su pacchetto completo con massetto da 60 mm, i laboratori Akustik Center Austria — Holzforschung Austria hanno misurato Ln,w(Cl) = 42 (0) dB e IIC = 67 (ISO 10140-3), con potere fonoisolante Rw(C;Ctr) = 60 (-1;-4) dB (ISO 10140-2).
Come funziona un isolante acustico per pavimenti in doppio strato e quando conviene?
Il doppio strato di SILENT FLOOR BYTUM, con feltri contrapposti, riduce la rigidità dinamica da 27 a 14,5 MN/m³ e porta la stima teorica ΔLw a 31,6 dB (ISO 12354-2, m'=125 kg/m²).
La configurazione a doppio strato si usa quando il pacchetto deve sostenere carichi elevati o quando si richiedono prestazioni superiori. La posa richiede fascia perimetrale SILENT EDGE continua lungo tutto il perimetro, in quanto ogni interruzione costituisce un ponte acustico che compromette le prestazioni del sistema.[
SILENT FLOOR BYTUM per l'isolamento acustico di pavimento esistente: è applicabile in ristrutturazione?
Sì. Le misurazioni in cantiere su solai in laterocemento documentano valori L'n,w compresi tra 55 e 58 dB (UNI-EN 10708-3/ISO 717-2) su pacchetti con massetto sabbia-cemento e massetto alleggerito.
La mescola bituminosa elastoplastomerica rende SILENT FLOOR BYTUM stabile nel tempo e compatibile con calcestruzzo fresco. Nelle applicazioni con connettori legno-calcestruzzo, la lamina evita il percolamento del massetto, caratteristica determinante per l'isolamento acustico di pavimenti esistenti in edifici storici o di pregio dove lo spessore del pacchetto è vincolato.
SILENT FLOOR BYTUM
| CODICE | H
[m]
|
L
[m]
|
s
[mm]
|
A
[m²]
|
pz./bancale |
|---|---|---|---|---|---|
| SILFLOORBYT5 | 1.05 | 10 | 5 | 10.5 | 20 |
Voci di Capitolato
SILENT FLOOR BYTUM
Fornitura e posa in opera di lamina sottomassetto resiliente in bitume e feltro di poliestere Tipo SILENT FLOOR BYTUM.
Proprietà
-
Spessore [mm]: 5
-
Densità ρ [kg/m^3]: 300
-
Rigidità dinamica apparente s't [MN/m^3]: 7
-
Rigidità dinamica apparente s't doppio strato [MN/m^3]: 4
-
Rigidità dinamica s' [MN/m^3]: 27
-
Rigidità dinamica s' doppio strato [MN/m^3]: 14,5
-
Classe di comprimibilità: CP2
-
Classe di comprimibilità doppio strato: CP3
-
Riduzione del livello di pressione sonora da calpestio ΔLw [dB]: 20
-
Riduzione del livello di pressione sonora da calpestio ΔLw doppio strato [dB]: 21
-
Trasmissione del vapore d'acqua Sd [m]: >100
Descrizione
Lamina sottomassetto resiliente per aumentare la protezione dal rumore da calpestio e incrementare l'isolamento acustico del solaio finito
Il prodotto è costituito da una membrana impermeabilizzante in bitume elastoplastomerico accoppiata a un feltro in fibra di poliestere ottenuto da scarti post-consumo, a conferma della sua natura sostenibile.
La composizione e struttura rendono questa lamina sicura anche per applicazioni in edifici storici o di pregio, dove è essenziale evitare il percolamento del massetto, in particolare nei sistemi con connettori legno-cemento.

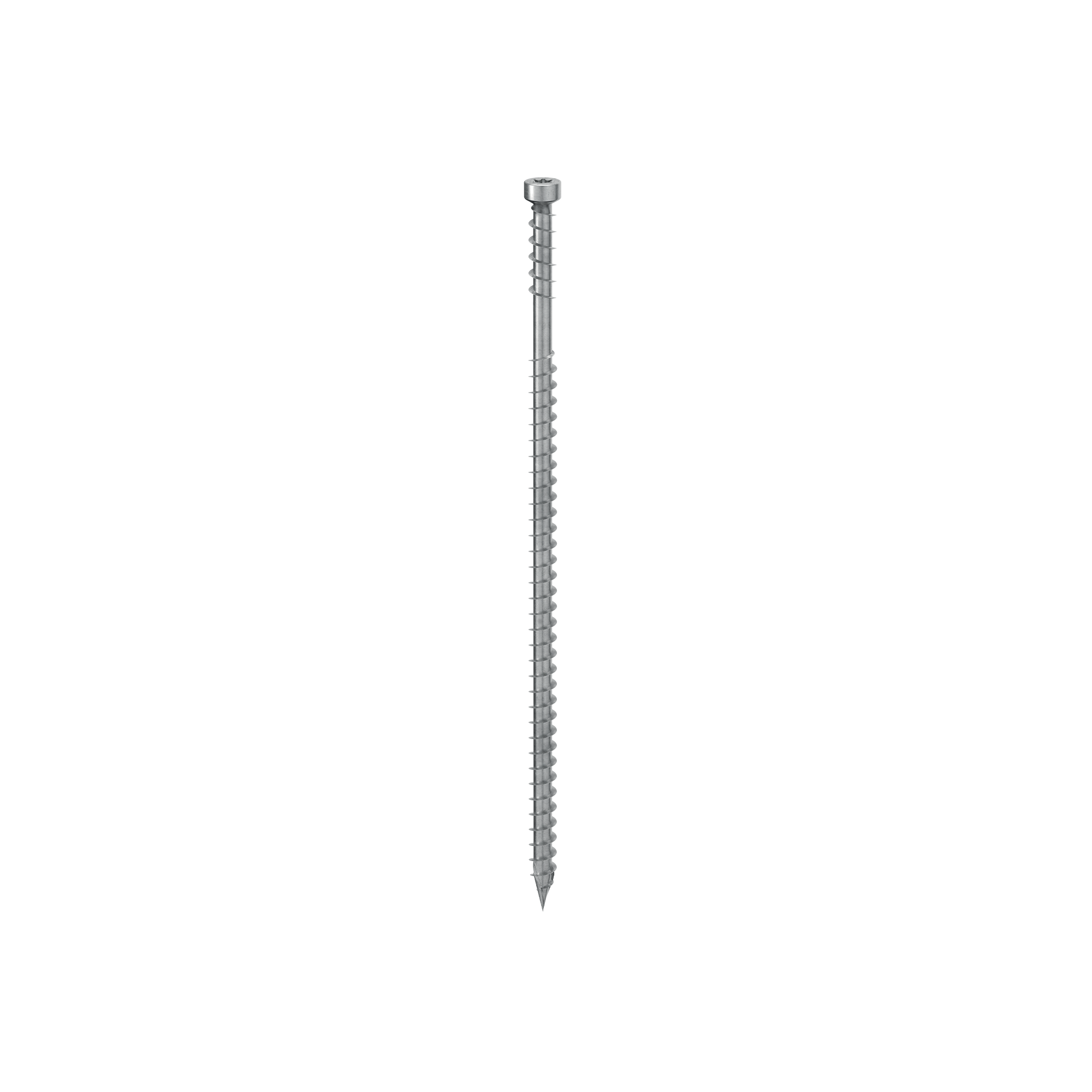

Grazie alla sua mescola bituminosa, la lamina si richiude intorno agli elementi di fissaggio, garantendo un’elevata impermeabilità anche in presenza di forature puntuali. Può essere efficacemente abbinato ai connettori a gambo cilindrico, doppio filetto e punta autoforante tipo CTC.
Il materiale è riciclabile, imputrescibile, non solubile in acqua e non provoca irritazioni a contatto con pelle, occhi o vie respiratorie. Non contiene sostanze nocive per l’uomo e per l’ambiente.
Posa in opera
La lamina viene generalmente applicata in nuove costruzioni o interventi di riqualificazione, nel rispetto delle modalità previste per la realizzazione del “massetto galleggiante”.
Per garantire le performance acustiche, è fondamentale che lo strato resiliente sia continuo: ogni interruzione rappresenta un potenziale ponte acustico.
Le nastrature devono essere realizzate con nastro tipo FLEXY BAND, EASY BAND, SPEEDY BAND. Eventuali approfondimenti sulla posa possono essere trovati nelle istruzioni specifiche messe a disposizione dal fornitore.
