STUOIE TRIDIMENSIONALI PER COPERTURE METALLICHE
TRASPIR METAL

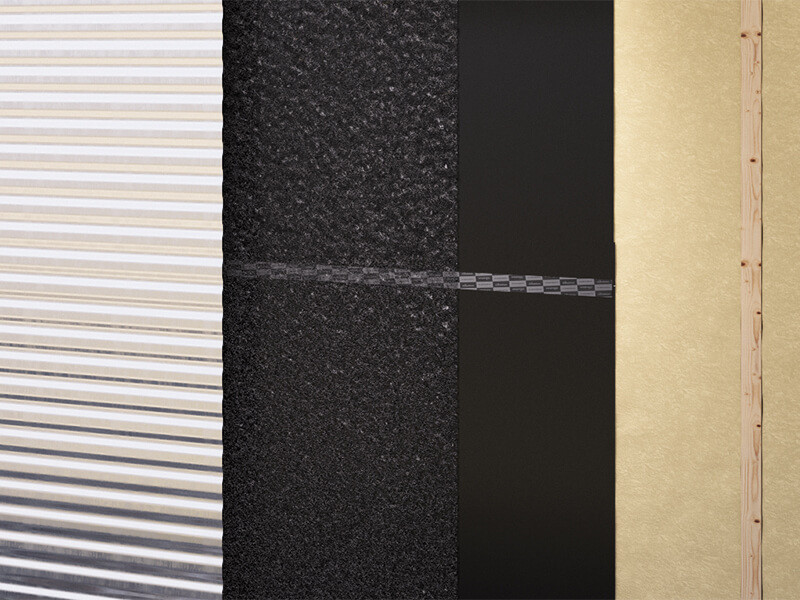

Posata su supporto continuo, la stuoia tridimensionale per insonorizzazione TRASPIR METAL favorisce la microventilazione delle coperture metalliche, impedendone la corrosione e aumentandone così la durabilità. La gamma TRASPIR METAL è completa: è disponibile con membrana inferiore impermeabile traspirante e con TNT superiore drenante.
TRASPIR METAL: l’unica soluzione del suo genere testata in opera dal punto di vista dell’isolamento acustico dalla pioggia battente in copertura.
Membrana altamente traspirante accoppiata ad una stuoia tridimensionale e feltro protettivo. Il feltro superiore impedisce l’ingresso delle impurità nella stuoia e migliora la pedonabilità, prevenendo il ristagno d’acqua. L’efficacia di TRASPIR METAL come soluzione per l’isolamento acustico contro il rumore da pioggia battente è certificata dall’Istituto Giordano.
Caratteristiche
| Campi di impiego | Stuoia 3D per coperture metalliche |
|---|---|
| Materiale | Membrana traspirante con rete 3D e feltro protettivo |
| Dimensioni rotolo | 8,5 mm x 1,35 m x 33 m |
| Grammatura | 610 (350) g/m2 |
| Rw** | 28 dB |
Documentazione
| Scheda Tecnica |
|---|
TRASPIR 3D COAT TT
| CODICE | descrizione | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pz./bancale |
|---|---|---|---|---|---|---|---|---|---|
| TTTMET610 | TRASPIR 3D COAT TT | TT | 1.35 | 33 | 44.55 | 4' 5 1/8'' | 108 | 480 | 4 |
3D NET
| CODICE | descrizione | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pz./bancale |
|---|---|---|---|---|---|---|---|---|---|
| NET350 | NET 350 | - | 1.25 | 50 | 62.5 | 4' 1 1/4'' | 164 | 673 | 4 |
Dati Tecnici TRASPIR 3D COAT TT
| Proprietà | Normativa | Valori Testati | Conversione USC |
|---|---|---|---|
| Grammatura | EN 1849-2 | 610 g/m² | 2 oz/ft² |
| Spessore | EN 1849-2 | 8 mm | 315 mil |
| Trasmissione del vapore d'acqua (Sd) | EN 1931 | 0,02 m | 174.825 PERM |
| Resistenza a trazione MD/CD | EN 12311-1 | 325 / 225 N/50mm | 37 / 26 lb/in |
| Allungamento MD/CD | EN 12311-1 | 45 / 70 % | - |
| Resistenza a lacerazione del chiodo MD/CD | EN 12310-1 | 185 / 195 N | 42 / 44 lbf |
| Impermeabilità all'acqua | EN 1928 | classe W1 | - |
| Resistenza termica | - | -30 / 80 °C | -22 / 176 °F |
| Reazione al fuoco | EN 13501-1 | classe E | - |
| Resistenza al passaggio dell'aria | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Conduttività termica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calore specifico | - | 1800 J/(kg·K) | - |
| Densità | - | ca. 65 kg/m³ | - |
| Fattore di resistenza al vapore (μ) | - | ca. 33 | - |
| Contenuto VOC | - | < 0,02 % | - |
| Stabilità UV | EN 13859-2 | 3 mesi | - |
| Esposizione agli agenti atmosferici | - | 2 settimane | - |
| Colonna d'acqua | ISO 811 | > 250 cm | > 98.4252 in |
| Dopo invecchiamento artificiale - impermeabilità all'acqua | EN 1297 / EN 1928 | classe W1 | - |
| Dopo invecchiamento artificiale - resistenza a trazione MD/CD | EN 1297 / EN 12311-1 | 285 / 195 N/50mm | 33 / 22 lb/in |
| Dopo invecchiamento artificiale - allungamento | EN 1297 / EN 12311-1 | 35 / 30 % | - |
| Flessibilità alle basse temperature | EN 1109 | -30 / °C | -22 / °F |
| Indice dei vuoti | - | 95 % | - |
| Variazione dell'indice di valutazione del potere fonoisolante ΔRw | ISO 10140-2 / ISO 717-1 | 1 dB | - |
| Variazione del livello globale di intensità sonora ponderato A da rumore da pioggia battente ΔLiA | ISO 140-18 | ca. 4 dB | - |
| indice di attenuazione al calpestio ΔLw | ISO 140-8 | 28 dB | - |
Dati Tecnici 3D NET
| Proprietà | Normativa | Valori Testati | Conversione USC |
|---|---|---|---|
| Grammatura | EN 1849-2 | 350 g/m² | 1.15 oz/ft² |
| Spessore | EN 1849-2 | 7,5 mm | 295 mil |
| Resistenza a trazione NET MD/CD | EN 12311-1 | 1,3 / 0,5 N/50mm | 0 / 0 lb/in |
| Allungamento NET MD/CD | EN 12311-1 | 95 / 65 % | - |
| Resistenza termica | - | -40 / 80 °C | -40 / 176 °F |
| Reazione al fuoco | EN 13501-1 | classe F | - |
| Conduttività termica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calore specifico | - | 1800 J/(kg·K) | - |
| Densità | - | ca. 35 kg/m³ | - |
| Contenuto VOC | - | < 0,02 % | - |
| Stabilità UV | EN 13859-2 | 3 mesi | - |
| Esposizione agli agenti atmosferici | - | 4 settimane | - |
| Indice dei vuoti | - | 95 % | - |
| Variazione dell'indice di valutazione del potere fonoisolante ΔRw | ISO 10140-2 / ISO 717-1 | 1 dB | - |
| Variazione del livello globale di intensità sonora ponderato A da rumore da pioggia battente ΔLiA | ISO 140-18 | 4 dB | - |
| indice di attenuazione al calpestio ΔLw | ISO 140-8 | 28 dB | - |
Voci di Capitolato
Fornitura e posa in opera di stuoie tridimensionali per coperture metalliche, tipo TRASPIR METAL
Marcatura CE in accordo a : EN 13859-1
Indicazioni di posa per: TETTO

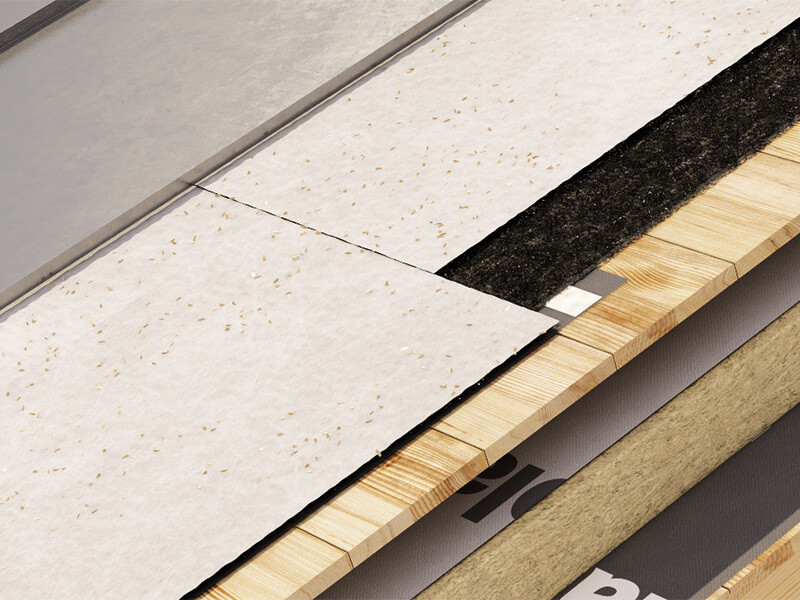

TRASPIR METAL si pone parallelamente alla linea di gronda, a partire dal bordo inferiore del tetto. Il secondo strato deve essere sovrapposto almeno 10-20 centimetri al precedente (in base alla pendenza della copertura), come viene indicato sul layout secondo le regole del buon costruire. Il telo deve essere applicato su un supporto continuo con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una volta giunti in sommità della copertura, è consigliabile che la membrana sporga oltre la linea di colmo per almeno 30 centimetri favorendo una perfetta sovrapposizione con gli starti di telo che si sovrapporranno sull'altra falda della copertura. Si raccomanda inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua si raccomanda l'utilizzo di EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE. L'eventuale presenza di doppia banda adesiva integrata può sostituire la corretta sigillatura all'aria e all'acqua.
Indicazioni di posa per: PARETE
TRASPIR METAL si pone parallelamente alla trave di banchina o al solaio se posa su parete. Il secondo strato deve essere sovrapposto almeno 15 centimetri al precedente. Ogni strato deve essere fissato al supporto con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Si consiglia inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua, si raccomanda l'utilizzo di EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE oppure in caso di superfici ruvide valutare l'utilizzo del PRIMER in aggiunta a FLEXI BAND, PRIMER SPAY, PRIMER .

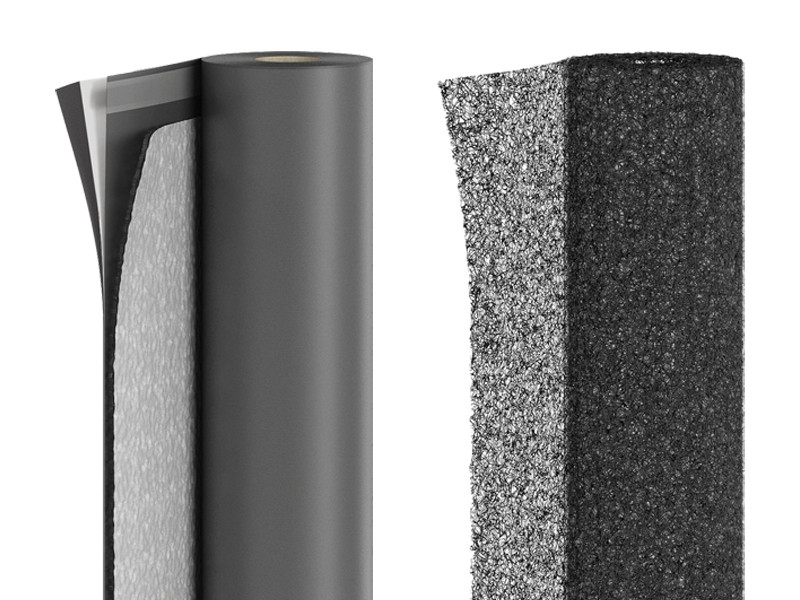

Composizione TRASPIR 3D COAT TT
| STRATO DI PROTEZIONE | tessuto non tessuto in PP |
|---|---|
| RETE 3D | stuoia tridimensionale in PP |
| STRATO SUPERIORE | tessuto non tessuto in PP |
| STRATO INTERMEDIO | film traspirante in PP |
| STRATO INFERIORE | tessuto non tessuto in PP |
Composizione 3D NET
| RETE 3D | stuoia tridimensionale in PP |
|---|
