MEMBRANA ALTAMENTE TRASPIRANTE MONOLITICA CLASSE B-S1, D0

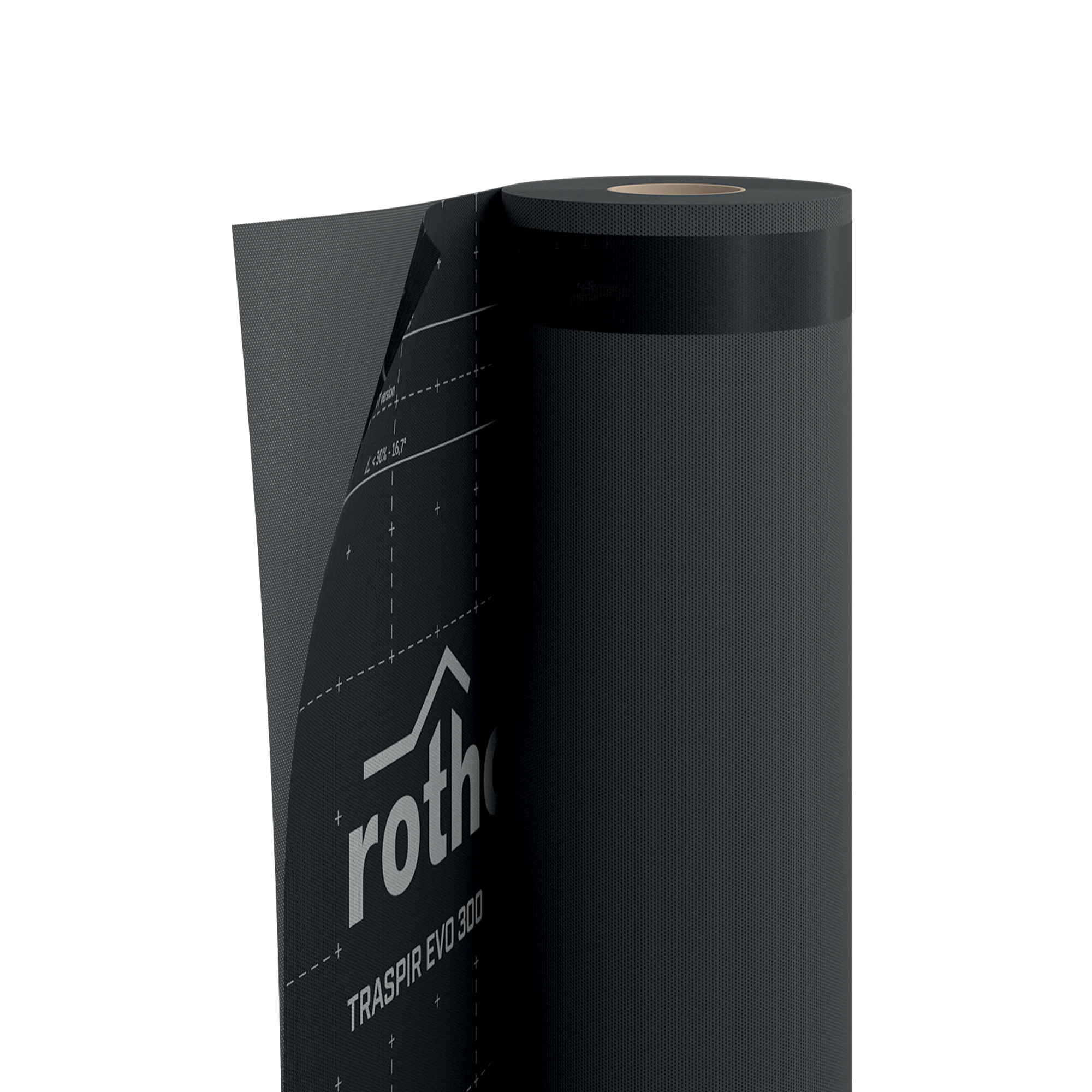

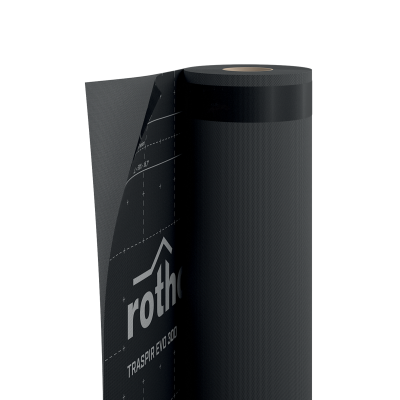

TRASPIR EVO 300

TRASPIR EVO 300 è la membrana altamente traspirante monolitica che garantisce elevata impermeabilizzazione e un’ottima reazione al fuoco. Si compone di un film monolitico in mescola acrilica spalmato su un’armatura in poliestere, ed è concepita per applicazione sul lato esterno e su quello interno della copertura.

Video

Membrana monolitica TRASPIR EVO 300: stabilità insuperabile alle alte temperature.

La membrana traspirante con struttura monolitica TRASPIR EVO 300 assicura una classe di reazione al fuoco B-s1, d0, che indica la capacità del prodotto di non partecipare alla propagazione delle fiamme durante un incendio.

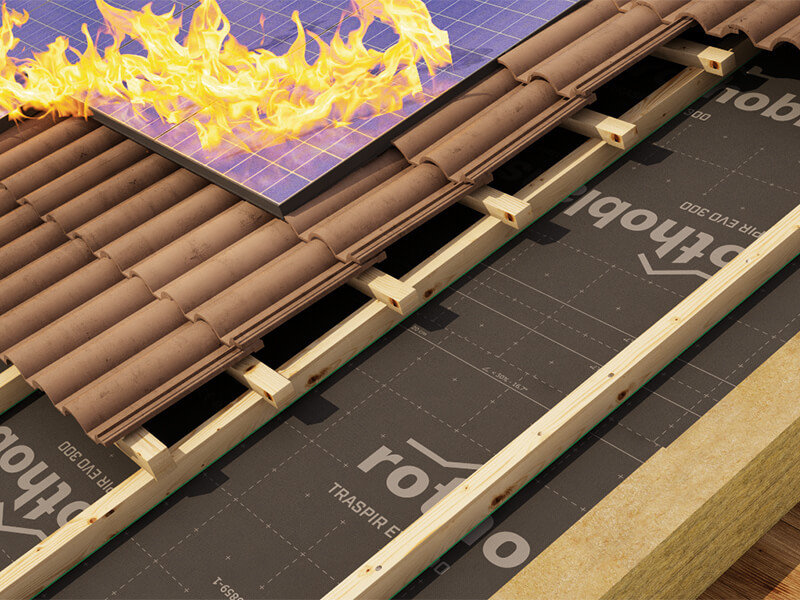

Con un’esposizione parziale a giunti aperti fino a 50 mm di larghezza ed entro il 40% della superficie totale, la stabilità ai raggi UV è garantita in modo permanente; la particolare composizione di TRASPIR EVO 300, tuttavia, assicura un’eccellente resistenza ai raggi UV anche durante le fasi di cantiere. Il film funzionale in poliacrilato offre una resistenza termica fino a +120°C, ideale per applicazione anche sotto pannelli fotovoltaici e solari termici.

Documentazione

Scheda Tecnica
Dichiarazione di prestazione (DOP) Scarica
Xml-File WUFI
Consigli di posa
Environmental Product Declaration (EPD)

TRASPIR EVO 300

CODICE descrizione tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
pz./bancale
TEVO300 TRASPIR EVO 300 - 1.5 50 75 4' 11'' 164 807 24
TTTEVO300 TRASPIR EVO 300 TT TT 1.5 50 75 4' 11'' 164 807 24

Dati Tecnici
EN 13859-1
L C A L C A
EPD EPD EP D
national-classifications AT Önorm B4119 UD Typ I US
national-classifications CH SIA 232 UD (g)
national-classifications DE ZVDH USB-A UDB-A
national-classifications FR DTU 31.2 E1 Sd1 TR1 E600 J0 C2
national-classifications IT UNI 11470 A/R2
EN 13501-1 B-s1,d0

Proprietà Normativa Valori Testati Conversione USC
Grammatura EN 1849-2 300 g/m² 0.98 oz/ft²
Spessore EN 1849-2 0,5 mm 20 mil
Trasmissione del vapore d'acqua (Sd) EN 1931 0,04 m 87.413 PERM
Resistenza a trazione MD/CD EN 12311-1 380 / 250 N/50mm 43 / 29 lb/in
Allungamento MD/CD EN 12311-1 25 / 25 % -
Resistenza a lacerazione del chiodo MD/CD EN 12310-1 160 / 190 N 36 / 43 lbf
Impermeabilità all'acqua EN 1928 classe W1 -
Resistenza termica - -40 / 120 °C -40 / 248 °F
Reazione al fuoco EN 13501-1 classe B-s1,d0 -
Resistenza al passaggio dell'aria EN 12114 < 0,02 m³/(m²·h·50Pa) < 0.001 cfm/ft² at 50Pa
Conduttività termica (λ) - 0,3 W/(m·K) 2.08 (BTU·in)/(h·ft²·°F)
Calore specifico - 1800 J/(kg·K) -
Densità - ca. 600 kg/m³ -
Fattore di resistenza al vapore (μ) - ca. 80 -
Resistenza dei giunti EN 12317-2 > 280 / N/50mm > 31.976824 / lb/in
Contenuto VOC - 0 % -
Stabilità UV senza rivestimento finale EN 13859-2 9 mesi -
Stabilità UV con giunti fino a 50 mm di larghezza e che scoprono massimo 40% della superficie EN 13859-2 permanente -
Esposizione agli agenti atmosferici senza rivestimento finale - 16 settimane -
Colonna d'acqua ISO 811 > 500 cm > 196.8504 in
Dopo invecchiamento artificiale - impermeabilità all'acqua EN 1297 / EN 1928 classe W1 -
Dopo invecchiamento artificiale - resistenza a trazione MD/CD EN 1297 / EN 12311-1 370 / 240 N/50mm 42 / 27 lb/in
Dopo invecchiamento artificiale - allungamento EN 1297 / EN 12311-1 23 / 23 % -
Flessibilità alle basse temperature EN 1109 -40 / °C -40 / °F
Test pioggia battente TU Berlin superato -

Voci di Capitolato

Fornitura e posa in opera di membrana altamente traspirante monolitica , tipo TRASPIR EVO 300
Marcatura CE in accordo a : EN 13859-1

Proprietà:

Grammatura [g/m²] : 300
Trasmissione del vapore d'acqua Sd [m] : 0,04
Resistenza a trazione MD/CD [N/50mm] : 380/250
Allungamento MD/CD [%] : 25/25
Resistenza lacerazione chiodo MD/CD [N] : 160/190
Impermeabilità all'acqua : classe W1
Emissioni VOC (COV) (% (classe A+)) : 0
Resistenza termica [°C] : -40/+120
Reazione al fuoco : B-s1, d0

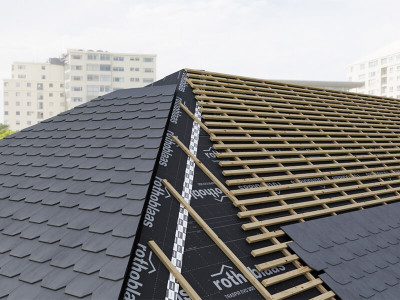

Indicazioni di posa per: TETTO

TRASPIR EVO 300 si pone parallelamente alla linea di gronda, a partire dal bordo inferiore del tetto. Il secondo strato deve essere sovrapposto almeno 10-20 centimetri al precedente (in base alla pendenza della copertura), come viene indicato sul layout secondo le regole del buon costruire. Il telo deve essere applicato su un supporto continuo con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una volta giunti in sommità della copertura, è consigliabile che la membrana sporga oltre la linea di colmo per almeno 30 centimetri favorendo una perfetta sovrapposizione con gli starti di telo che si sovrapporranno sull'altra falda della copertura. Si raccomanda inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua si raccomanda l'utilizzo di FRONT BAND UV 210, EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE. L'eventuale presenza di doppia banda adesiva integrata può sostituire la corretta sigillatura all'aria e all'acqua.

Indicazioni di posa per: PARETE

TRASPIR EVO 300 si pone parallelamente alla trave di banchina o al solaio se posa su parete. Il secondo strato deve essere sovrapposto almeno 15 centimetri al precedente. Ogni strato deve essere fissato al supporto con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Si consiglia inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua, si raccomanda l'utilizzo di FRONT BAND UV 210, EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE oppure in caso di superfici ruvide valutare l'utilizzo del PRIMER in aggiunta a FLEXI BAND, PRIMER SPAY, PRIMER .

Composizione

STRATO SUPERIORE film traspirante monolitico in acrilato
STRATO INTERMEDIO tessuto in PL
