TEGOLA BITUMINOSA (CANADESE)

SHINGLE

SHINGLE è la tegola bituminosa canadese marcata CE secondo ETA che funge da strato finale impermeabile in copertura. Resiste alle intemperie, isola acusticamente dalla pioggia battente e, grazie allo strato superiore di graniglia, assicura stabilità permanente ai raggi UV.

SHINGLE, la tegola canadese bituminosa dalla stabilità permanente ai raggi UV.

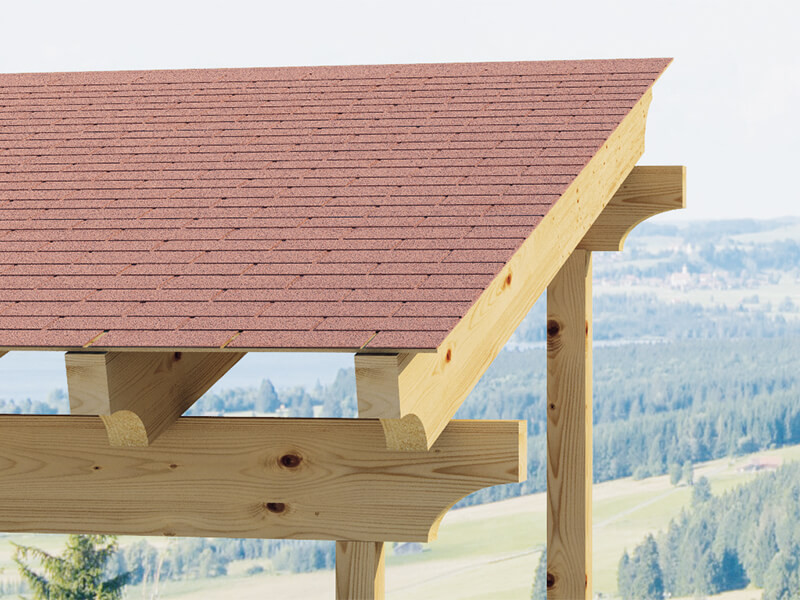

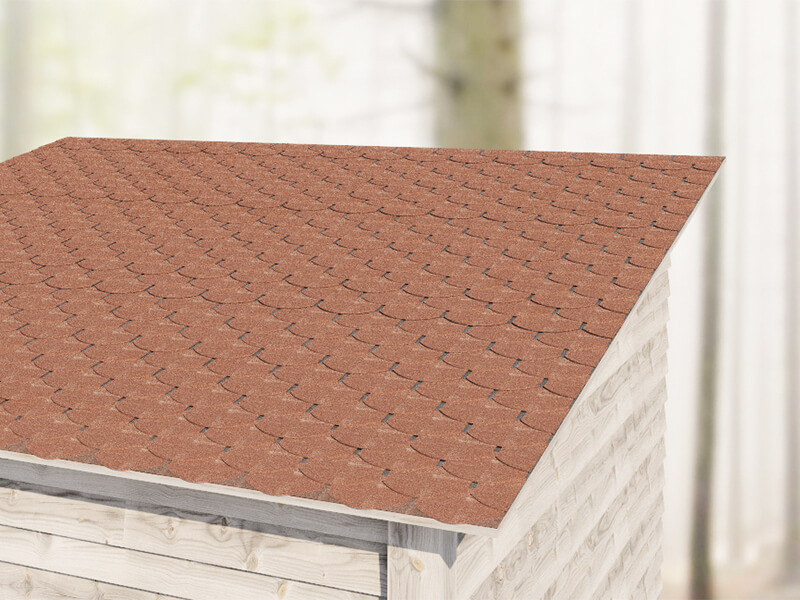

La tegola canadese SHINGLE è semplice da trasportare grazie alla dimensione contenuta della confezione (80 cm x 34 cm) e al suo peso ridotto (circa 20kg). È la soluzione ideale per la realizzazione di coperture di strutture di piccole dimensioni come tettoie, pergolati o porticati.

È eccellente anche in combinazione con lo schermo bituminoso sottotegola BYTUM 400, per un'efficace impermeabilizzazione anche su basse pendenze della copertura.

Documentazione

Scheda Tecnica
Dichiarazione di prestazione (DOP)

SHINGLE

CODICE versione B
[mm]
L
[mm]
B
[in]
L
[in]
colore pz.

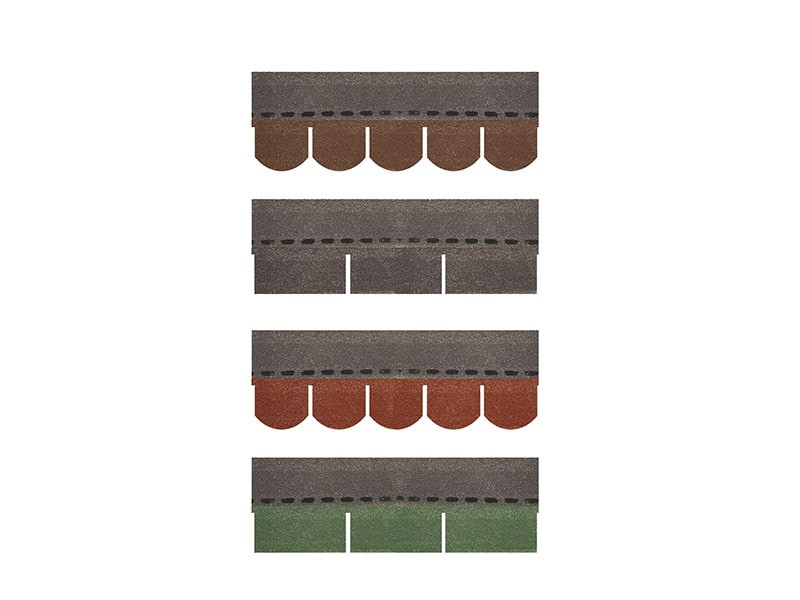

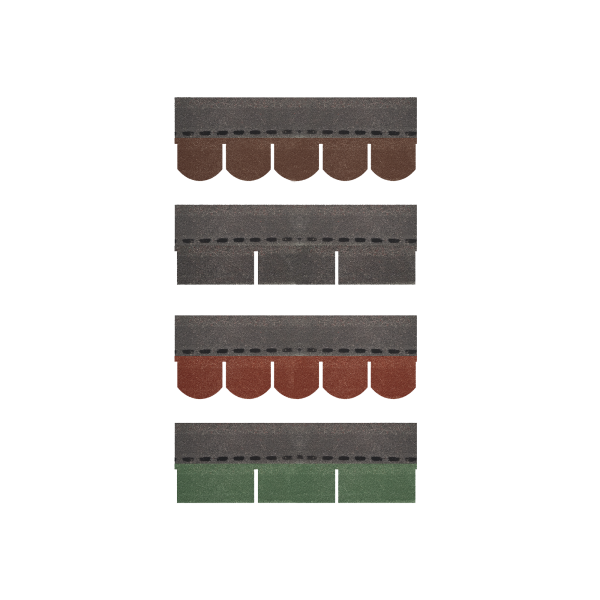

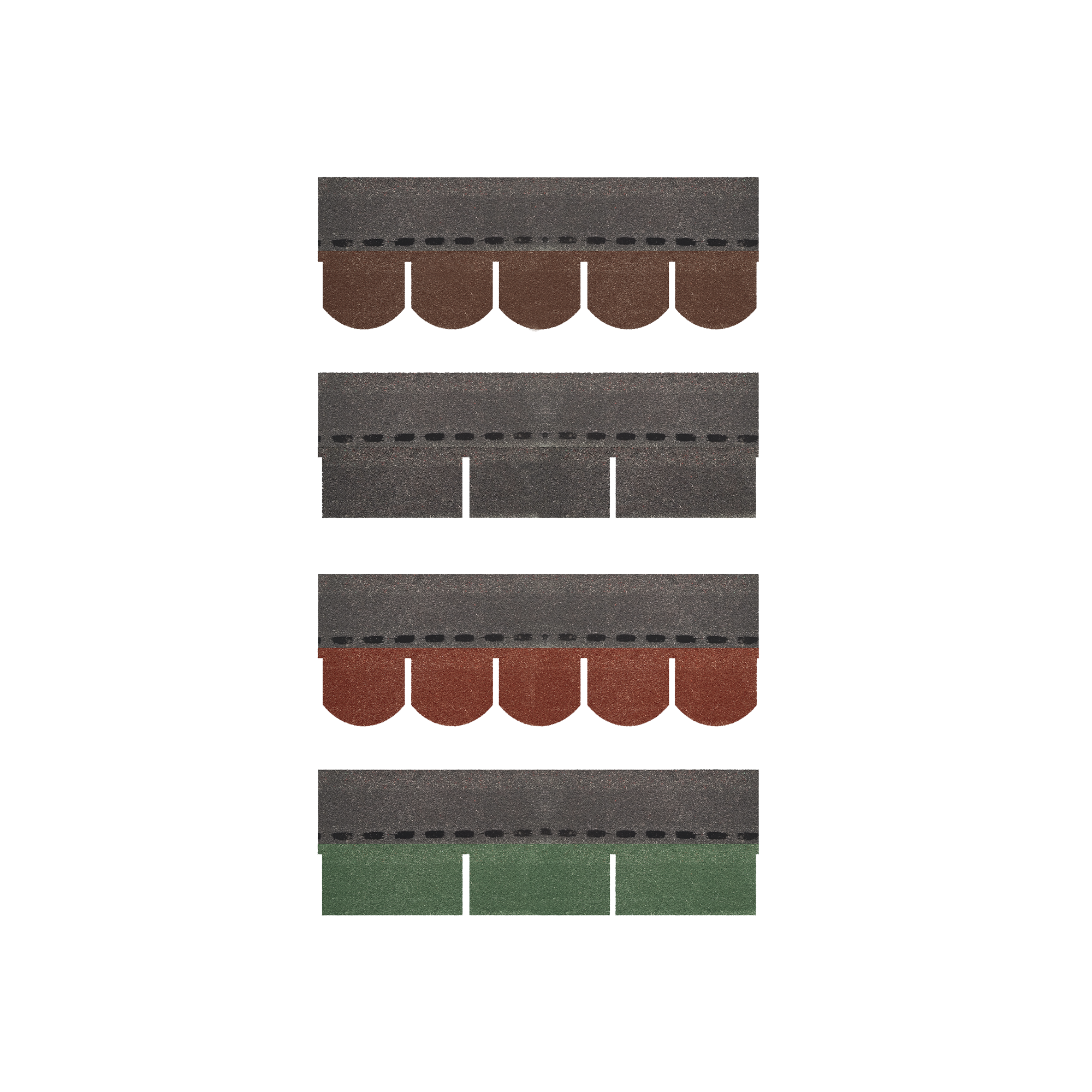

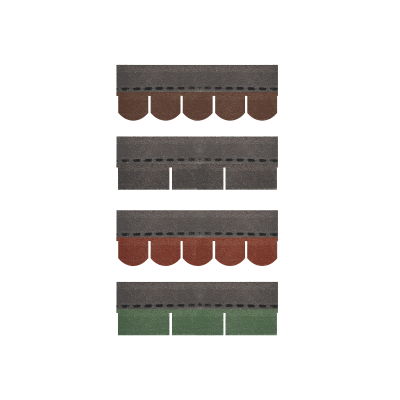

SHIREDR Rectangular 777 336 30.6 13.23 red 18
SHIBROR Rectangular 777 336 30.6 13.23 brown 18
SHIGRER Rectangular 777 336 30.6 13.23 green 18
SHIBLAR Rectangular 777 336 30.6 13.23 black 18
SHIREDB beaver 808 336 31.9 13.23 red 17
SHIBROB beaver 808 336 31.9 13.23 brown 17
SHIGREB beaver 808 336 31.9 13.23 green 17
SHIBLAB beaver 808 336 31.9 13.23 black 17

Dati Tecnici SHINGLE RECTANGULAR
ETA
BITUMEN B A SED

Grammatura ETA-07/0266 9600 g/m² 31.46 oz/ft²
Spessore - 3 mm 118 mil
Resistenza a trazione MD/CD EN 544 750 / 550 N/50mm 86 / 63 lb/in
Allungamento MD/CD EN 544 3,5 / 3,5 % -
Resistenza a lacerazione del chiodo MD/CD EN 544 120 / N 27 / lbf
Impermeabilità all'acqua (massa del bitume) ETA-07/0266 896 g/m² 2.936242 oz/ft²
Resistenza termica - -20 / 80 °C -4 / 176 °F
Reazione al fuoco EN 13501-1 classe E -
Comportamento fuoco esterno EN 13501-5 classe BROOF (t1) -
Dopo invecchiamento artificiale - resistenza a trazione MD/CD EN 544 600 / 400 N/50mm 69 / 46 lb/in
Dopo invecchiamento artificiale - resistenza a lacerazione del chiodo MD/CD EN 544 100 / N 22 / lbf
Dopo invecchiamento artificiale - scivolamento a caldo EN 544 < 2 mm < 0.07874 in
Dopo invecchiamento artificiale - aderenza della graniglia EN 544 < 2,5 g < 0.088185 oz
Flessibilità alle basse temperature EN 1109 -20 / °C -4 / °F
Densità del bitume ETA-07/0266 1,2 kg/L -
Temperatura di applicazione ETA-07/0266 0 / 40 °C 32 / 104 °F
Assorbimento acqua EN 544 2 % -
Stabilità UV - - -

Dati Tecnici SHINGLE BIBER
ETA
BITUMEN B A SED

Grammatura ETA-07/0266 9000 g/m² 29.49 oz/ft²
Spessore - 3 mm 118 mil
Resistenza a trazione MD/CD EN 544 750 / 550 N/50mm 86 / 63 lb/in
Allungamento MD/CD EN 544 3,5 / 3,5 % -
Resistenza a lacerazione del chiodo MD/CD EN 544 100 / N 22 / lbf
Impermeabilità all'acqua (massa del bitume) ETA-07/0266 896 g/m² 2.936242 oz/ft²
Resistenza termica - -20 / 80 °C -4 / 176 °F
Reazione al fuoco EN 13501-1 classe E -
Comportamento fuoco esterno EN 13501-5 classe BROOF (t1) -
Dopo invecchiamento artificiale - resistenza a trazione MD/CD EN 544 600 / 400 N/50mm 69 / 46 lb/in
Dopo invecchiamento artificiale - resistenza a lacerazione del chiodo MD/CD EN 544 100 / N 22 / lbf
Dopo invecchiamento artificiale - scivolamento a caldo EN 544 < 2 mm < 0.07874 in
Dopo invecchiamento artificiale - aderenza della graniglia EN 544 < 2,5 g < 0.088185 oz
Flessibilità alle basse temperature EN 1109 -20 / °C -4 / °F
Densità del bitume ETA-07/0266 1,2 kg/L -
Temperatura di applicazione ETA-07/0266 0 / 40 °C 32 / 104 °F
Assorbimento acqua EN 544 2 % -
Stabilità UV - - -

Voci di Capitolato

Fornitura e posa in opera di tegola bituminosa (canadese), tipo SHINGLE

Proprietà:

Grammatura [g/m²] : 9,6/9
Trasmissione del vapore d'acqua Sd [m] :
Resistenza a trazione MD/CD [N/50mm] : >600/400
Allungamento MD/CD [%] : 3,5/3,5
Resistenza lacerazione chiodo MD/CD [N] : >100
Impermeabilità all'acqua : 896 kg/m2
Emissioni VOC (COV) (% (classe A+)) : 0
Resistenza termica [°C] : -20/+80
Reazione al fuoco : classe E

Indicazioni di posa per: TETTO

SHINGLE si pone parallelamente alla linea di gronda, a partire dal bordo inferiore del tetto. Il secondo strato deve essere sovrapposto almeno 10-20 centimetri al precedente (in base alla pendenza della copertura), come viene indicato sul layout secondo le regole del buon costruire. Il telo deve essere applicato su un supporto continuo con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una volta giunti in sommità della copertura, è consigliabile che la membrana sporga oltre la linea di colmo per almeno 30 centimetri favorendo una perfetta sovrapposizione con gli starti di telo che si sovrapporranno sull'altra falda della copertura. Si raccomanda inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua si raccomanda l'utilizzo di ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 236.L'eventuale presenza di doppia banda adesiva integrata può sostituire la corretta sigillatura all'aria e all'acqua.

Indicazioni di posa per: PARETE

SHINGLE si pone parallelamente alla trave di banchina o al solaio se posa su parete. Il secondo strato deve essere sovrapposto almeno 15 centimetri al precedente. Ogni strato deve essere fissato al supporto con un dispositivo di fissaggio meccanico (es: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Si consiglia inoltre di sovrapporre i teli di almeno 30 centimetri anche nelle giunzioni di testa. Per ottenere una corretta sigillatura all'aria e all'acqua, si raccomanda l'utilizzo di ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 236 oppure in caso di superfici ruvide valutare l'utilizzo del PRIMER in aggiunta a FLEXI BAND, PRIMER SPAY, PRIMER .

Composizione SHINGLE RECTANGULAR

STRATO SUPERIORE graniglia basaltica colorata per ceramizzazione e punti termo adesivi
COMPOUND bitume ossidato
ARMATURA fibra di vetro rivestita di bitume
COMPOUND bitume ossidato
STRATO INFERIORE minerali fini

Composizione SHINGLE BIBER

STRATO SUPERIORE graniglia basaltica colorata per ceramizzazione e punti termo adesivi
COMPOUND bitume ossidato
ARMATURA fibra di vetro rivestita di bitume
COMPOUND bitume ossidato
STRATO INFERIORE minerali fini
